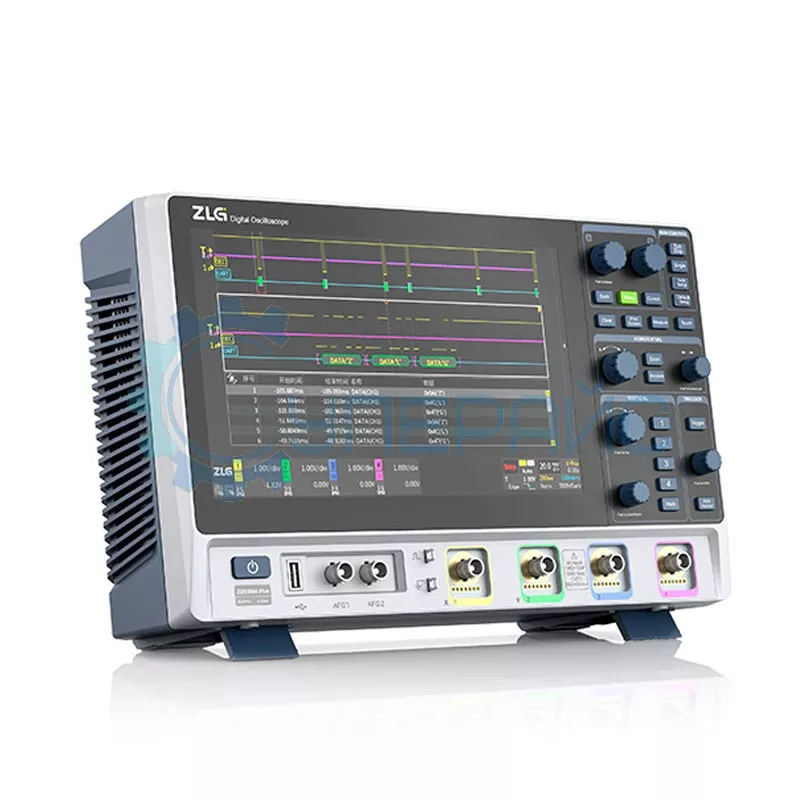

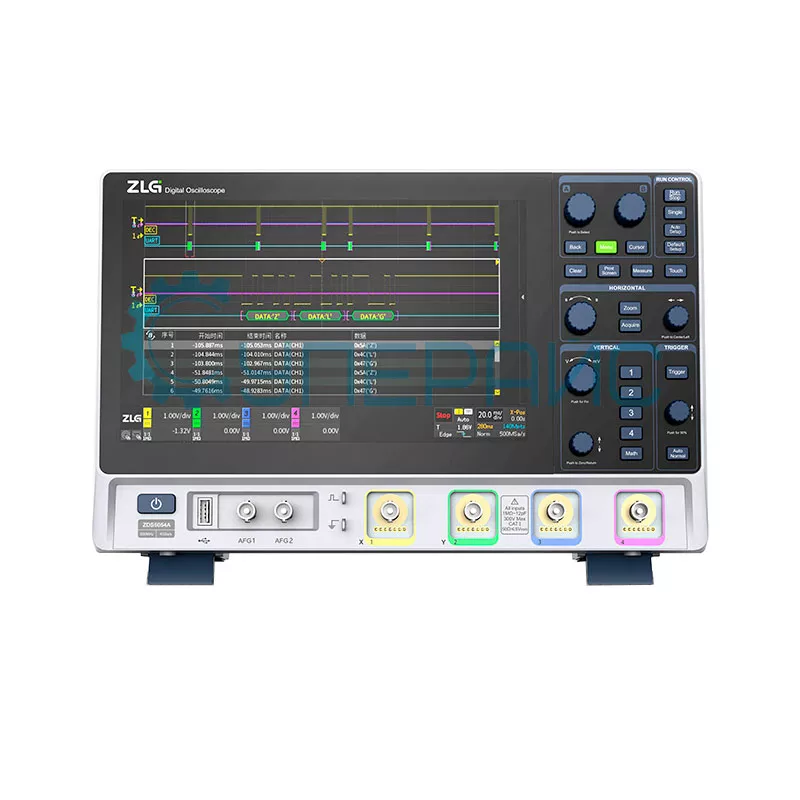

Осциллограф цифровой ZLG ZDS5054A
Артикул (код товара): 17707
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
1 375 480 ₽
1 375 480 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17707
Модель (серия)
ZDS5054A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ZLG ZDS5054A
Общие данные
Артикул (код товара)
17707
Производитель (бренд)
Модель (серия)
ZDS5054A
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
SPI
CAN
RS485
UART
SPI
CAN
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
LAN
VGA
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание ZLG ZDS5054A
Технические характеристики ZLG ZDS5054A
| Полоса пропускания | до 500 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени | 4 Гвыб/с |
| Максимальная глубина хранения | 250 Мб |
| Диапазон чувствительности входного сигнала | 2 мВ/деление - 10 В/деление, с шагом 1-2-5 |
| Автоматическое измерение | 54 вида |
| Декодирование протоколов | 36 видов |
| Входные параметры | |
| Развязка вход | DC, AC, GND |
| Входное сопротивление |
1 МОм ± 1 %, ≤ 12 пФ ± 4 пФ 50 Ом ± 1,5 % |
| Установка коэффициента затухания датчика | 0,1 X - 10000 X, с шагом 1-2-5 |
| Максимальное входное напряжение |
300 В, при 1 МОм 5 В, при 50 Ом |
| Горизонтальная система | |
| Коэффициент развёртки | 500 пс / дел - 1 кс / дел |
| Погрешность временной базы | 25 ppm ± 5 ppm |
| Частота обновления формы сигнала | 330 кВт/с |
| Диапазон задержки | 40 мс - 2000 с |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение |
| Время нарастания сигнала | 0,8 нс |
| Диапазон вертикального смещения |
2 мВ / дел до 100 мВ / дел, ± 2 В 200 мВ / дел до 1 В / дел, ± 20 В 2 В / дел до 10 В / дел, ± 40 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 5 Гц |
| Система синхронизации | |
| Типа триггера | фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, CAN, SPI и т.д. |
| Режимы триггера | автоматический, нормальный |
| Источник триггера | CH1, CH2, CH3, CH4, внешний триггер, сетевой триггер |
| Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
| Диапазон удержания триггера | от 8 нс до 16 с |
| Чувствительность триггера |
внутренний: 0,1 - 1,5 div внешний: 300 мВ |
| Генератор сигналов | |
| Количество каналов | 2 |
| Максимальная частота | 30 МГц |
| Частота дискретизации | 200 МВыб/с |
| Стандартная форма сигнала | синусоидальная, прямоугольная, импульсная, треугольная, шум, постоянный ток |
| Произвольная волна | настраиваемая |
| Тип модуляции | AM, FM, PM, BASK, BFSK, BPSK, PWM |
| Частотная характеристика | синусоидальная волна: 1 мкГц - 30 МГц |
| прямоугольная волна: 1 мкГц - 10 МГц | |
| треугольная волна: 1 мкГц - 100 кГц | |
| импульсная волна: 1 мкГц - 1 МГц | |
| шум: аналоговая полоса пропускания 30 МГц | |
| произвольная волна: 1 мкГц - 5 МГц | |
| разрешение: 1 мкГц | |
| точность: > 5 Г: ± 2 ppm, 18 °С - 28 °С | |
| Плоскостность |
< 1 МГц: ± 0,1 дБ < 30 МГц: ± 0,2 дБ |
| Выходное сопротивление | 50 Ом |
| Защита от короткого замыкания | есть |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов TFT ЖК - экран, 800 * 480 точек |
| Рабочая температура | от 10 °С до 40 °С |
| Температура хранения | от - 20 °С до 70 °С |
| Рабочая влажность | ≤ 60% |
| Рабочая высота | до 3000 м |

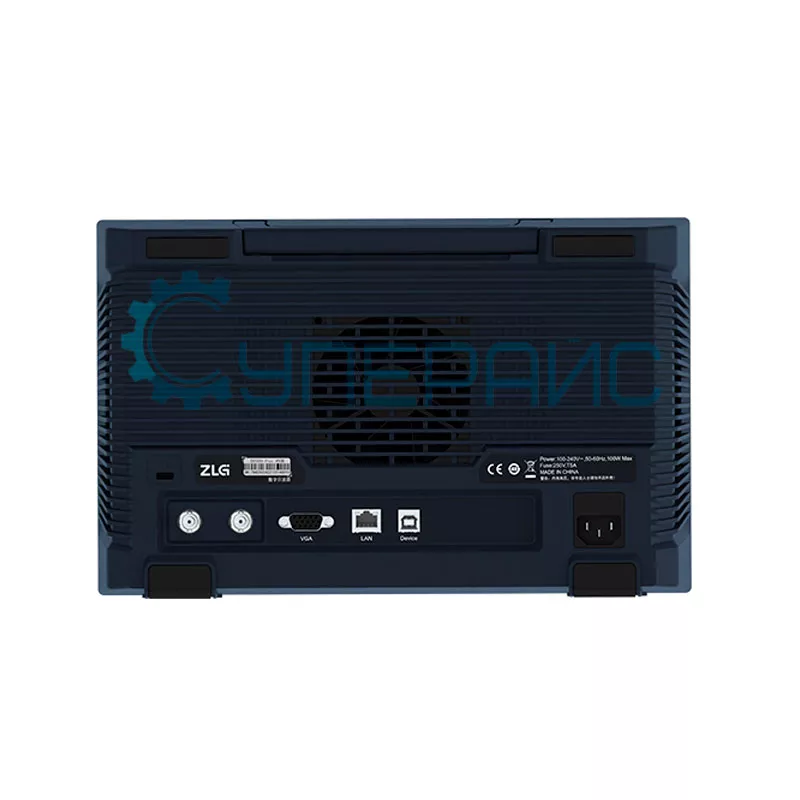

| Интерфейс передачи данных | USB, LAN, VGA |
| Габариты | 336 мм х 214 мм х 129 мм |
| Вес нетто | 3,8 кг |
| Комплектация |
осциллограф цифровой ZLG ZDS5054A - 1 шт кабель USB - 1 шт кабель питания - 1 шт датчик для осциллографа - 4 шт руководство пользователя - 1 шт отчет о калибровке - 1 шт сертификат соответствия - 1 шт осушитель - 1 шт |
Осциллограф цифровой ZLG ZDS5054A
Осциллограф на 500 МГц ZLG ZDS5054A — высокоточное четырёхканальное цифровое устройство, спроектированное для решения самых сложных задач в области электроники и сигнальной обработки. Он обладает внушительной полосой пропускания до 500 МГц, что гарантирует точное и надёжное измерение сигналов.
Мощное устройство для профессиональных задач
С четырьмя каналами и частотой дискретизации 4 ГВыб/с, он подходит для разных задач, включая исследование электрических сигналов, отладку цифровых систем и многое другое. Он подходит для инженеров, электронщиков и специалистов в области связи, предоставляя им необходимые инструменты для успешного выполнения их задач.
Преимущества модели:
- Четыре канала для одновременного измерения и анализа нескольких сигналов.
- Полоса пропускания до 500 МГц для высокоточного измерения даже высокочастотных сигналов.
- Интегрированный 10,1-дюймовый экран для контроля, управления и отображения результатов измерений.
- Компактный настольный дизайн предоставляет удобство работы даже в ограниченных пространствах.
- Частота дискретизации 4 ГВыб/с гарантирует надёжный захват сигналов с минимальными потерями.
- Интуитивно понятный интерфейс делает осциллограф доступным как для профессионалов, так и для начинающих пользователей.
Четырёхканальный осциллограф ZLG ZDS5054A — это функциональный инструмент для инженеров и техников. Высокая скорость обработки, широкая полоса пропускания и четыре канала делают его выбором для серьёзных задач: от разработки и отладки электроники и высокоточных приборов до анализа сигналов в сложных системах связи и телекоммуникаций.
Документация и ПО ZLG ZDS5054A
Название
Язык
Версия
Размер и тип
Спецификация для осциллографа ZLG ZDS5054A
Язык:
Китайский
Размер и тип:
371 КБ,
PDF
