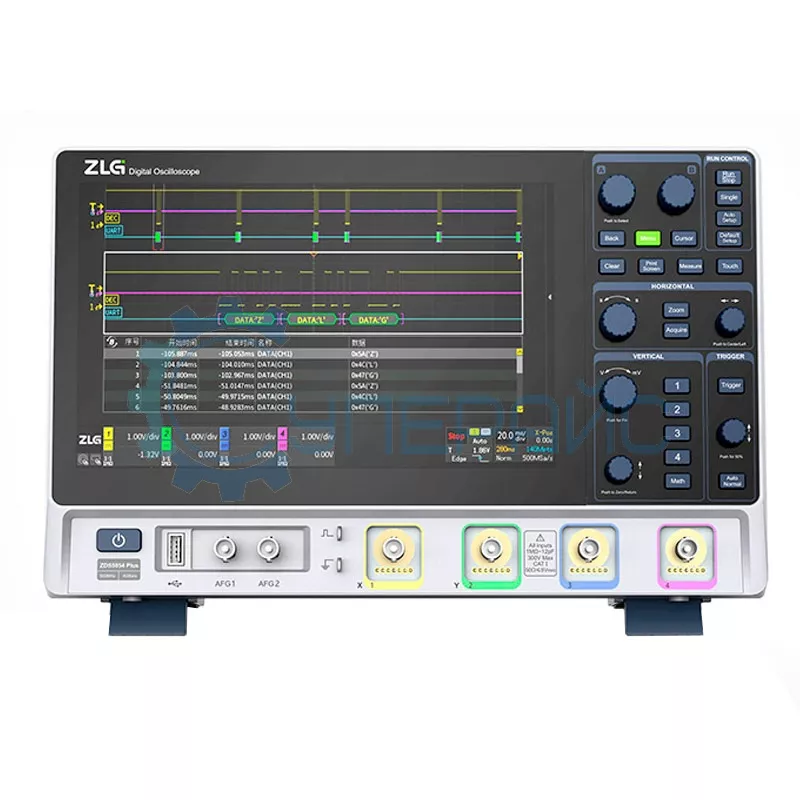

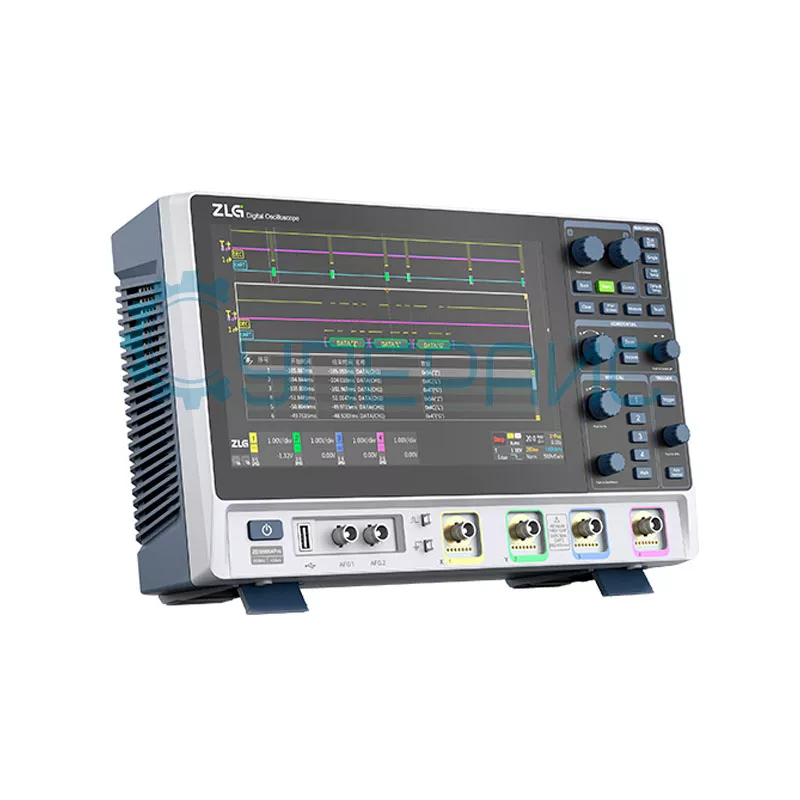

Осциллограф профессиональный ZLG ZDS5054Pro
Артикул (код товара): 17702
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
2 126 070 ₽
2 126 070 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17702
Модель (серия)
ZDS5054Pro
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ZLG ZDS5054Pro
Артикул (код товара)
17702
Модель (серия)
ZDS5054Pro
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание ZLG ZDS5054Pro
Технические характеристики ZLG ZDS5054Pro
| Полоса пропускания | до 500 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени | 4 Гвыб/с |
| Максимальная глубина хранения | 512 Мб |
| Диапазон чувствительности входного сигнала | 2 мВ/деление - 10 В/деление, с шагом 1-2-5 |
| Автоматическое измерение | 54 вида |
| Декодирование протоколов | 45 видов |
| Входные параметры | |
| Развязка вход | DC, AC, GND |
| Входное сопротивление |
1 МОм ± 1 %, ≤ 12 пФ ± 4 пФ 50 Ом ± 1,5 % |
| Установка коэффициента затухания датчика | 0,1 X - 10000 X, с шагом 1-2-5 |
| Максимальное входное напряжение |
300 В, при 1 МОм 5 В, при 50 Ом |
| Горизонтальная система | |
| Коэффициент развёртки | 500 пс / дел - 1 кс / дел |
| Погрешность временной базы | 25 ppm ± 5 ppm |
| Частота обновления формы сигнала | 1 wfms/s |
| Диапазон задержки | 40 мс - 2000 с |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение |
| Время нарастания сигнала | 0,8 нс |
| Диапазон вертикального смещения |
2 мВ / дел до 100 мВ / дел, ± 2 В 200 мВ / дел до 1 В / дел, ± 20 В 2 В / дел до 10 В / дел, ± 40 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 5 Гц |
| Система синхронизации | |
| Типа триггера | фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, CAN, SPI и т.д. |
| Режимы триггера | автоматический, нормальный |
| Источник триггера | CH1, CH2, CH3, CH4, внешний триггер, сетевой триггер |
| Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
| Диапазон удержания триггера | от 8 нс до 16 с |
| Чувствительность триггера |
внутренний: 0,1 - 1,5 div внешний: 300 мВ |
| Генератор сигналов | |
| Количество каналов | 2 |
| Максимальная частота | 30 МГц |
| Частота дискретизации | 200 МВыб/с |
| Стандартная форма сигнала | синусоидальная, прямоугольная, импульсная, треугольная, шум, постоянный ток |
| Произвольная волна | настраиваемая |
| Тип модуляции | AM, FM, PM, BASK, BFSK, BPSK, PWM |
| Частотная характеристика | синусоидальная волна: 1 мкГц - 30 МГц |
| прямоугольная волна: 1 мкГц - 10 МГц | |
| треугольная волна: 1 мкГц - 100 кГц | |
| импульсная волна: 1 мкГц - 1 МГц | |
| шум: аналоговая полоса пропускания 30 МГц | |
| произвольная волна: 1 мкГц - 5 МГц | |
| разрешение: 1 мкГц | |
| точность: > 5 Г: ± 2 ppm, 18 °С - 28 °С | |
| Плоскостность |
< 1 МГц: ± 0,1 дБ < 30 МГц: ± 0,2 дБ |
| Выходное сопротивление | 50 Ом |
| Защита от короткого замыкания | есть |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов TFT ЖК - экран, 800 * 480 точек |
| Рабочая температура | от 10 °С до 40 °С |
| Температура хранения | от - 20 °С до 70 °С |
| Рабочая влажность | ≤ 60% |
| Рабочая высота | до 3000 м |

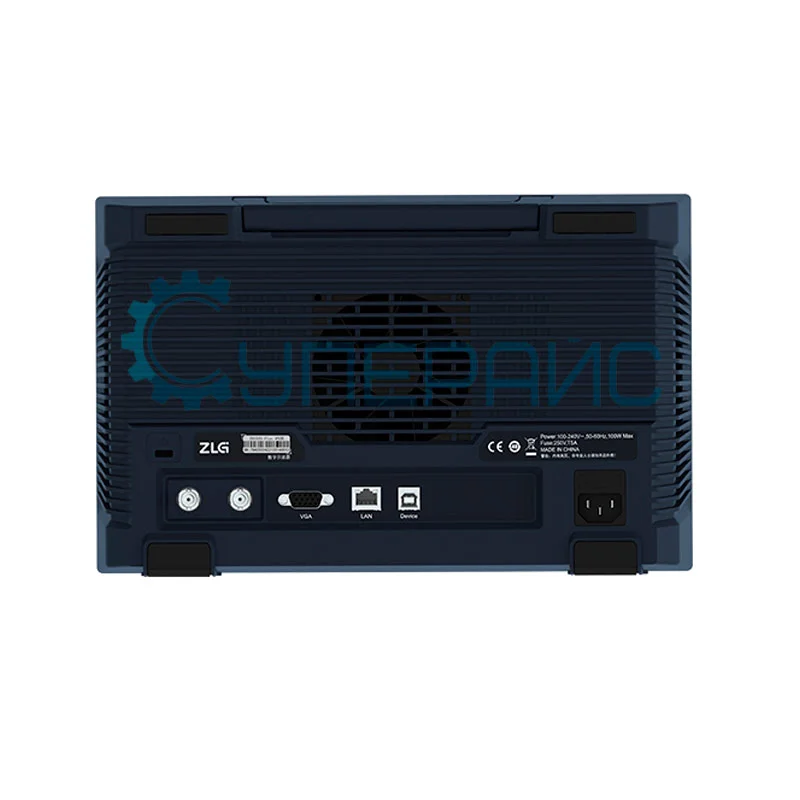

| Интерфейс передачи данных | USB, LAN, VGA |
| Габариты | 336 мм х 214 мм х 129 мм |
| Вес нетто | 3,8 кг |
| Комплектация |
осциллограф профессиональный ZLG ZDS5054Pro - 1 шт зонд для осциллографа - 1 шт кабель питания - 1 шт кабель USB - 1 шт компакт-диск - 1 шт |
