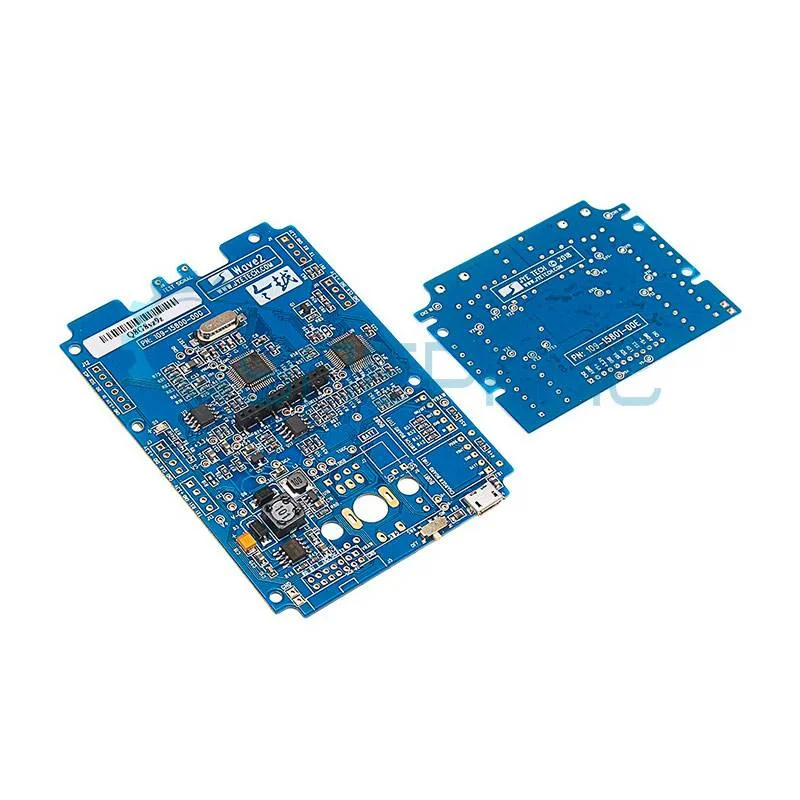

Двухканальный осциллограф JYE Tech WAVE2 (конструктор)
Артикул (код товара): 11495
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
8 790 ₽
8 790 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 8 шт.
Артикул (код товара)
11495
Модель (серия)
WAVE2
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JYE Tech WAVE2
Общие данные
Артикул (код товара)
11495
Производитель (бренд)
Модель (серия)
WAVE2
Страна производства
Китай
Гарантия, мес.
3
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание JYE Tech WAVE2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JYE Tech WAVE2
| Характеристики портативного осциллографа | |
|
Количество каналов |
2 |
|
Полоса пропускания |
200 кГц |
|
Максимальная частота дискретизации в реальном времени |
1 МВыб / с |
| Входные параметры | |
|
Развязка входа |
DC, AC |
|
Входной импеданс |
1 МОм, 25 пФ |
|
Установка коэффициента затухания датчика |
1 Х |
|
Максимальное входное напряжение |
50 В |
| Горизонтальная система | |
| Глубина хранения | 1,024 Кб |
|
Коэффициент развёртки |
10 мкс / дел - 500 с / дел |
| Вертикальная система | |
|
Вертикальное разрешение |
12 бит |
|
Вертикальная развёртка |
5 мВ / дел - 20 В / дел |
| Чувствительность | < 5% |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, одиночныый |
| Тип триггера | фронт (нарастающий, ниспадающий) |
|
Источник триггера |
CH1, CH1, EXT |
| Максимальное напряжение триггера | 15 В |
| Внешний предел триггера | LVTTL |
| Система измерения | |
| Режим отображения | X-Y |
| Хранение формы волны | 4 формы волны |
| Функциональный генератор сигналов | |
| Количество каналов | 2 |
| Форма волны | синусоидальная, прямоугольная, пилообразная, ступенчатая |
| Диапазон частот | DC - 20 кГц (синусоидальная волна) |
| Диапазон амплитуды | 0 - 3 В |
| Смещение | 0 В или + 3,3 В |
| Рабочий цикл | 0 - 100% |
| Фаза | от -360 до 360 градусов |
| Общие характеристики | |
|

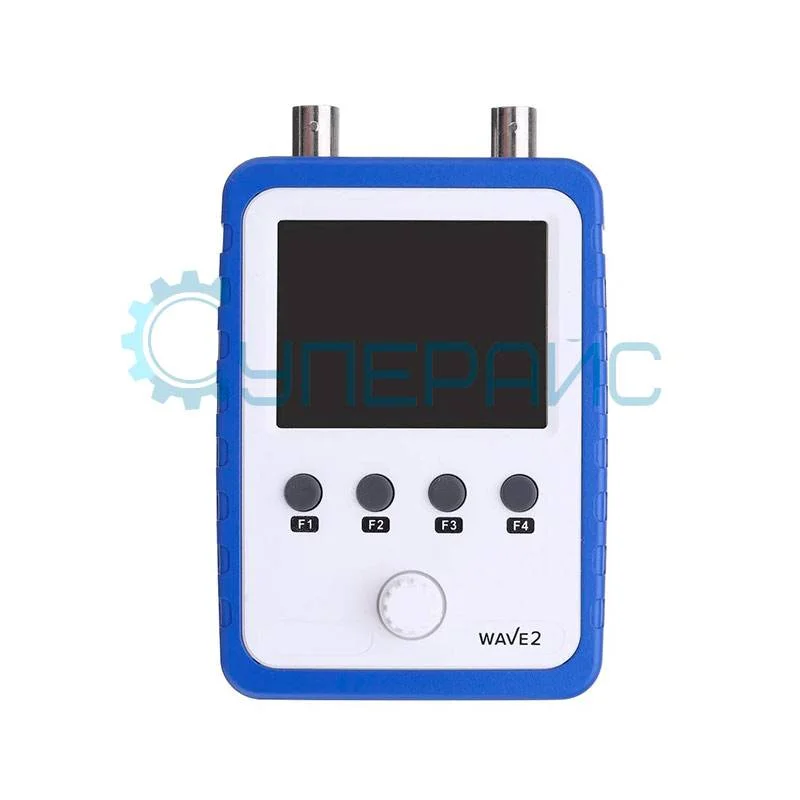

Дисплей |
2,4 дюйма, TFT сенсорный дисплей, 320 х 240 |
|
Питание |
USB встроенный литий ионный аккумулятор 3,7 В |
| Время работы от аккумулятора | около 3 часов (при полной зарядке) |
| Функция автоматического отключения питания | есть |
| Интерфейс | USB |
| Габариты | 115 х 72 х 30 мм |
| Вес нетто | 290 г |

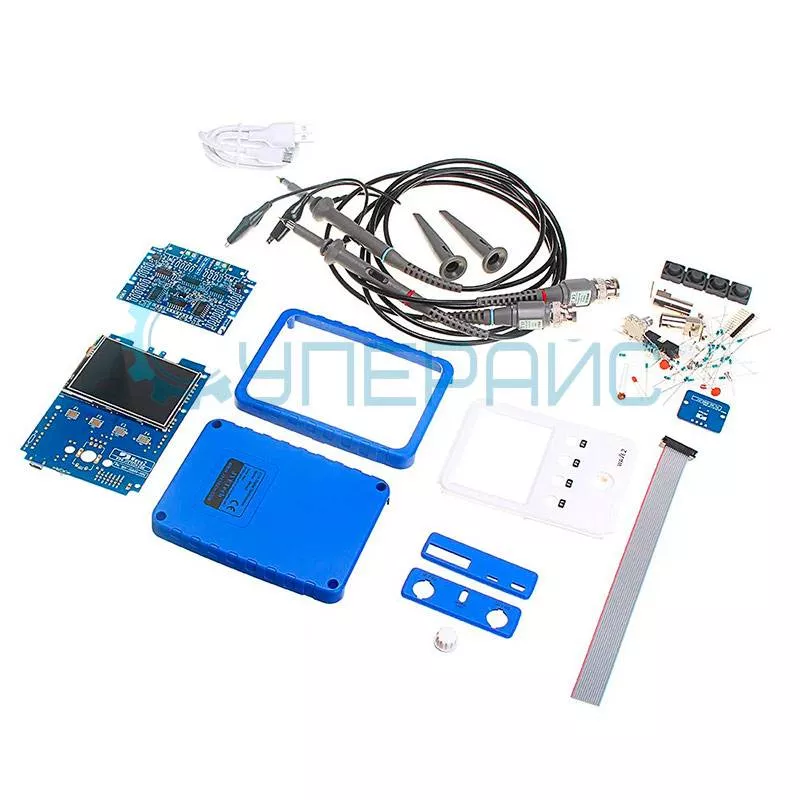

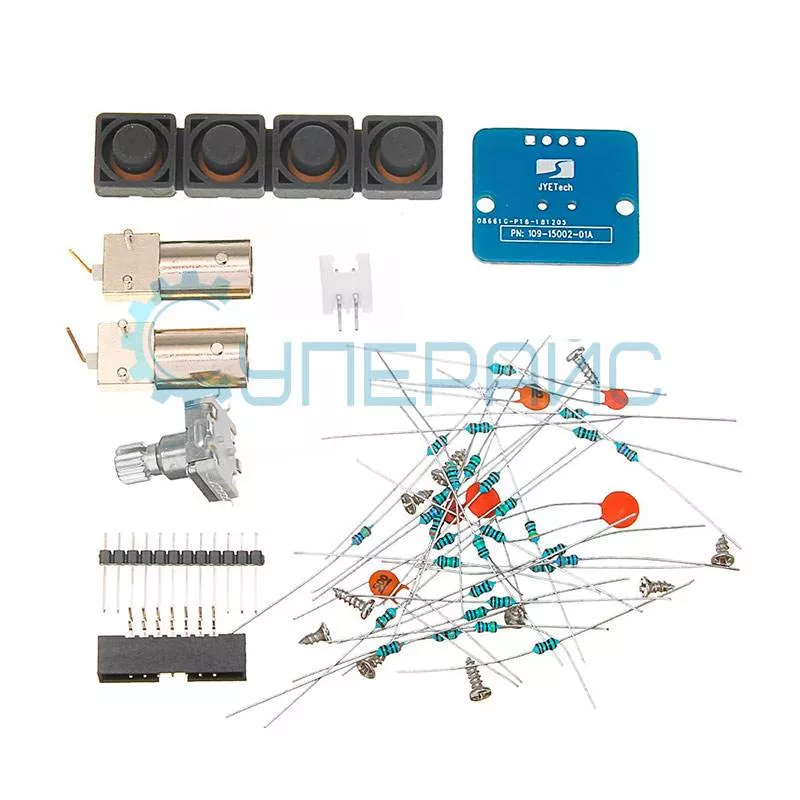

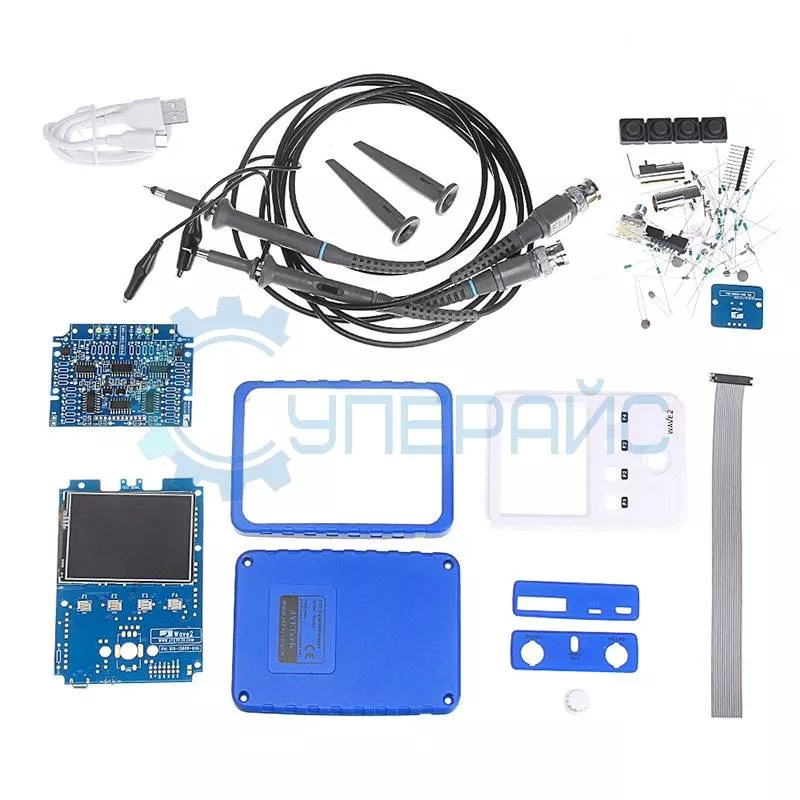

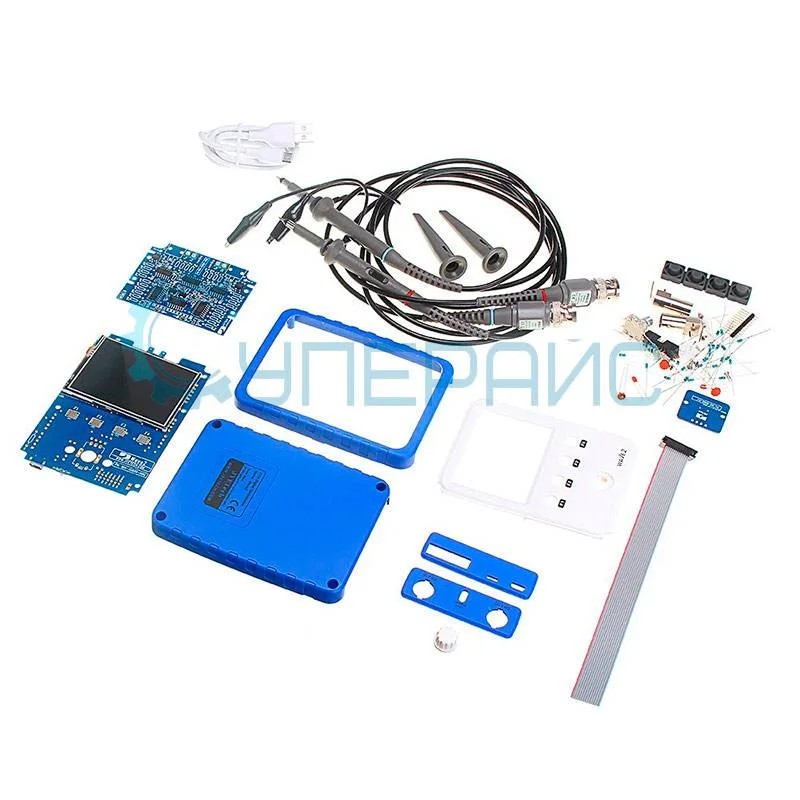

| Комплектация | портативный осциллограф JYE Tech WAVE2 (конструктор) - 1 комплект |
|
|
щупы для осциллографа - 2 шт USB кабель - 1 шт |
Документация и ПО JYE Tech WAVE2
Название
Язык
Версия
Размер и тип
Руководство по сборке переносного осциллографа JYE Tech WAVE2
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Инструкция по эксплуатации переносного осциллографа JYE Tech WAVE2
Язык:
Английский
Размер и тип:
513 КБ,
PDF
Схема основной платы переносного осциллографа JYE Tech WAVE2 (версия J)
Язык:
Английский
Размер и тип:
179 КБ,
PDF
Схема основной платы переносного осциллографа JYE Tech WAVE2 (версия G)
Язык:
Английский
Размер и тип:
177 КБ,
PDF
Схема аналоговой платы 15803 переносного осциллографа JYE Tech WAVE2
Язык:
Английский
Размер и тип:
151 КБ,
PDF
Схема аналоговой платы 15801 переносного осциллографа JYE Tech WAVE2
Язык:
Английский
Размер и тип:
150 КБ,
PDF
Схема платы коммутатора 117 переносного осциллографа JYE Tech WAVE2
Язык:
Английский
Размер и тип:
111 КБ,
PDF
Схема интерфейсной платы 161 переносного осциллографа JYE Tech WAVE2
Язык:
Английский
Размер и тип:
134 КБ,
PDF
Схема платы зарядного устройства 118 переносного осциллографа JYE Tech WAVE2
Язык:
Английский
Размер и тип:
104 КБ,
PDF
Инструкция по обновлению прошивки переносного осциллографа JYE Tech WAVE2
Язык:
Английский
Размер и тип:
358 КБ,
PDF
Прошивка для переносного осциллографа JYE Tech WAVE2
Язык:
Английский
Размер и тип:
103 КБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы JYE Tech WAVE2
Alex72
04.03.2024 16:07:11
Пришёл некомплект заказа. Отсутствуют четыре однорядных 4-pin разъёма. Пришлось докупать. Несоответствие основной платы, указанрой руководстве по сборке. В руководстве по сборке указана плата 109-15800-00J/M, а пришла в заказе 109-15800-00M. Сейчас
SUPEREYES.RU
Ответ Alex72 01.06.2026 04:13
Добрый день!
Спасибо за ваш отзыв. Мы приносим извинения за причиненные неудобства.
Касательно отсутствия разъемов. Наш менеджер свяжется с вами в ближайшее время, чтобы решить проблему. В случае возникновения подобных ситуаций вы всегда можете обратиться к нам за поддержкой. Для этого:
Напишите нам на email: sales@supereyes.ru
Позвоните по телефону: 8 800 550-13-57
Мы постараемся быстро и эффективно решить любые вопросы.
Что касается платы. Есть разные версии платы - "J" или "M". На данный момент на сайте поставщика представлена обновленная модель платы (PN: 109-15800-00M), которая пришла в вашей комплектации. Отличия от более ранней версии "J" заключается в добавлении конвертера USB-Uart на основной плате, который позволяет осуществлять последовательную передачу данных и обновление встроенного программного обеспечения через USB-порт питания. А также схемы распределительных плат BOB1 (JYE118, зарядное устройство) и BOB2 (JYE117, выключатель питания) уже встроены в основную печатную плату.
Надеемся на ваше понимание.
С уважением, Администрация магазина Суперайс
Спасибо за ваш отзыв. Мы приносим извинения за причиненные неудобства.
Касательно отсутствия разъемов. Наш менеджер свяжется с вами в ближайшее время, чтобы решить проблему. В случае возникновения подобных ситуаций вы всегда можете обратиться к нам за поддержкой. Для этого:
Напишите нам на email: sales@supereyes.ru
Позвоните по телефону: 8 800 550-13-57
Мы постараемся быстро и эффективно решить любые вопросы.
Что касается платы. Есть разные версии платы - "J" или "M". На данный момент на сайте поставщика представлена обновленная модель платы (PN: 109-15800-00M), которая пришла в вашей комплектации. Отличия от более ранней версии "J" заключается в добавлении конвертера USB-Uart на основной плате, который позволяет осуществлять последовательную передачу данных и обновление встроенного программного обеспечения через USB-порт питания. А также схемы распределительных плат BOB1 (JYE118, зарядное устройство) и BOB2 (JYE117, выключатель питания) уже встроены в основную печатную плату.
Надеемся на ваше понимание.
С уважением, Администрация магазина Суперайс
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
3584
Модель (серия):
DSO138 mini
Производитель:
JYE Tech
Страна производства:
Китай
Гарантия, мес.:
3
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1
Добавить в избранное
Артикул (код товара):
358
Модель (серия):
DSO138
Производитель:
JYE Tech
Страна производства:
Китай
Гарантия, мес.:
3
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7823
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Добавить в избранное
Артикул (код товара):
23946
Модель (серия):
AS400
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
400°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23957
Модель (серия):
AR862D+
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
1000°С
Время отклика, с:
0,5
Оптическое разрешение:
20:1
Сохранение результатов тестирования:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
35330
Модель (серия):
D450L LCD
Производитель:
Levenhuk
Страна производства:
Россия
Гарантия, мес.:
12
Конструкция:
Прямой
Тип:
Биологический
Мин. геометрическое увеличение, крат:
40
Макс. геометрическое увеличение, крат:
1000
Разреш. матрицы цифровой камеры, число Мпк:
2,0
Добавить в избранное
Артикул (код товара):
22951
Модель (серия):
BST-VC830L
Производитель:
BEST
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 500 В
Макс. напряжение (DC):
до 500 В
Макс. ток (AC):
нет
Макс. ток (DC):
до 10 А
Сопротивление:
да
Добавить в избранное
Артикул (код товара):
25279
Модель (серия):
FWT8X
Производитель:
BSIDE
Страна производства:
Китай
Гарантия, мес.:
12
Измерение длины кабеля:
Да
Измерение макс. длины кабеля, м:
300
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
2000
Проверка целостности кабеля:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30497
Модель (серия):
ИП320
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Тип панели:
Кнопочная
Размер экрана:
3.7"
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23949
Модель (серия):
ST650
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
680°С
Время отклика, с:
0,5
Сохранение результатов тестирования:
Да
Звуковая индикация:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
83403
Модель (серия):
UT210D
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Измерение постоянного тока:
Да
Измерение переменного тока:
Да
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
до 200 A
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9667
Модель (серия):
ST-80
Производитель:
ATTEN
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
80
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20651
Модель (серия):
ET828
Производитель:
TOOLTOP
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
1-3
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
15421
Модель (серия):
moveit
Производитель:
WHEELTEC
Страна производства:
Китай
Гарантия, мес.:
3
Модель мини компьютера:
Raspberry Pi 4B (4 ГБ памяти)
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Конфигурация:
Набор для сборки (конструктор)
Камера:
Есть
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16984
Модель (серия):
DS4T1012
Производитель:
DreamSourceLab
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11495
Модель (серия):

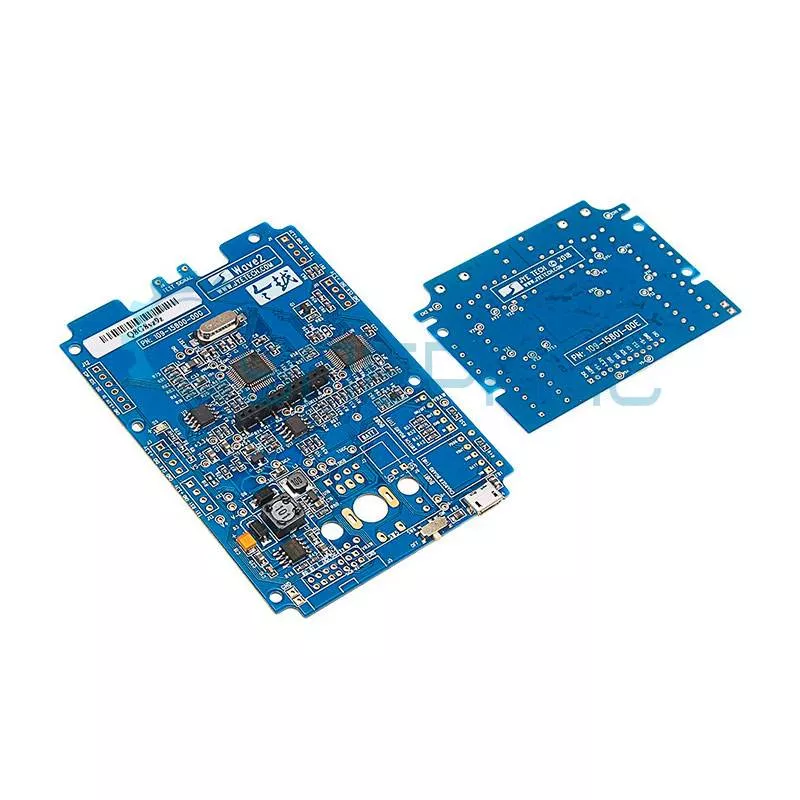

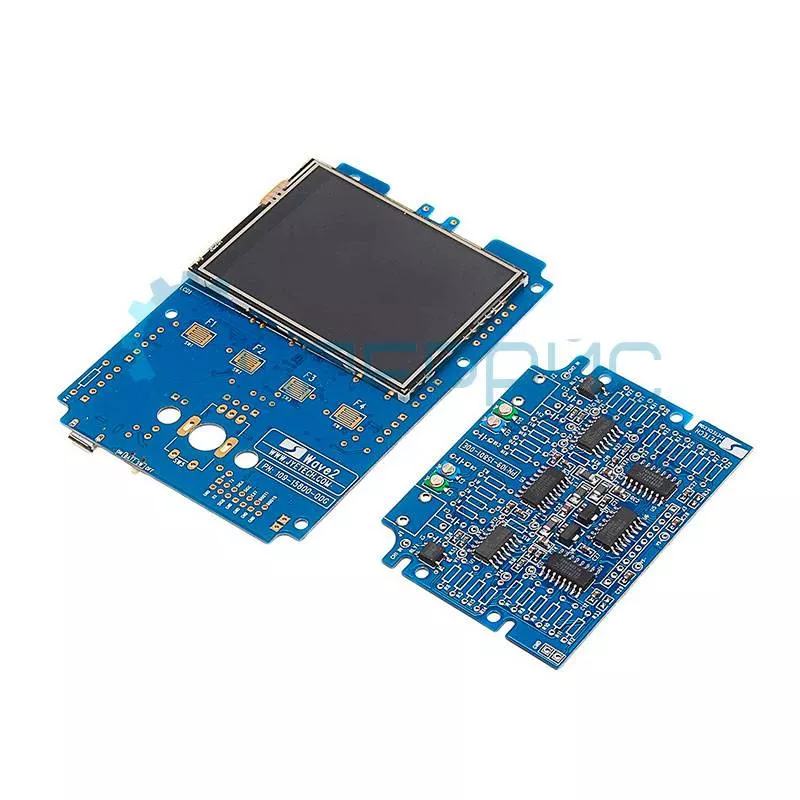

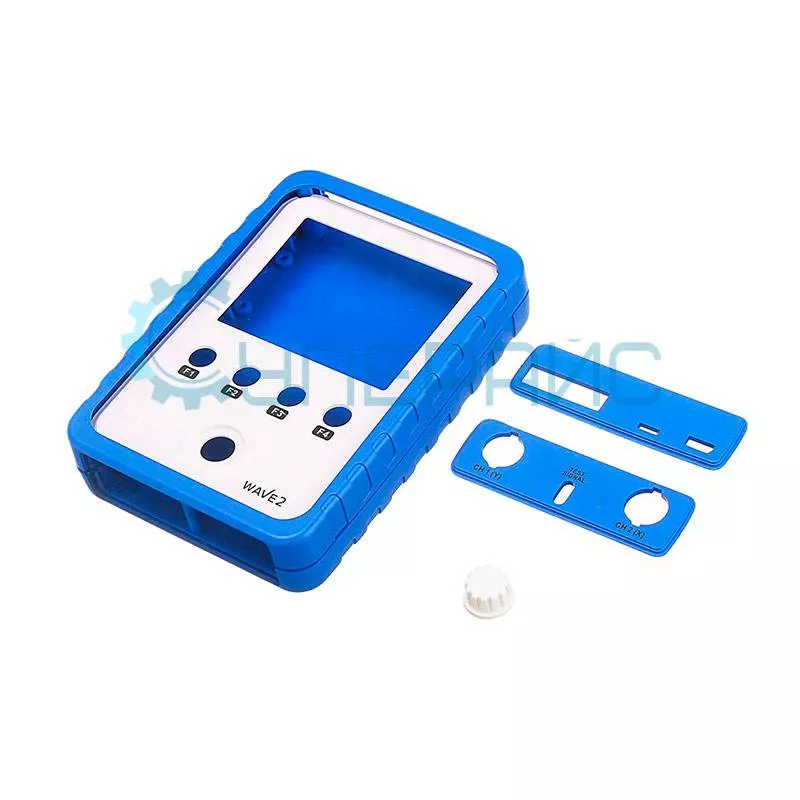

WAVE2
Производитель:
JYE Tech
Страна производства:
Китай
Гарантия, мес.:
3
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1
Добавить в избранное
Артикул (код товара):
6711
Модель (серия):
U96P
Производитель:
JUWEI
Страна производства:
Китай
Гарантия, мес.:
3
Мин. измеряемое значение напряжения, В:
4
Макс. измеряемое значение напряжения, В:
30
Мин. измеряемое значение тока, А:
0
Макс. измеряемое значение тока, А:
5.1
Сохранение результатов тестирования:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15570
Модель (серия):
-
Производитель:
WHEELTEC
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Роботы на базе:
STM32
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5937
Модель (серия):
-
Производитель:
Xiao-r
Страна производства:
Китай
Гарантия, мес.:
3
Модель мини компьютера:
Raspberry Pi 4B (4 ГБ памяти)
Конфигурация:
Набор для сборки (конструктор)
Камера:
Есть
Роботы на базе:
Raspberry Pi
Благодарственные письма
