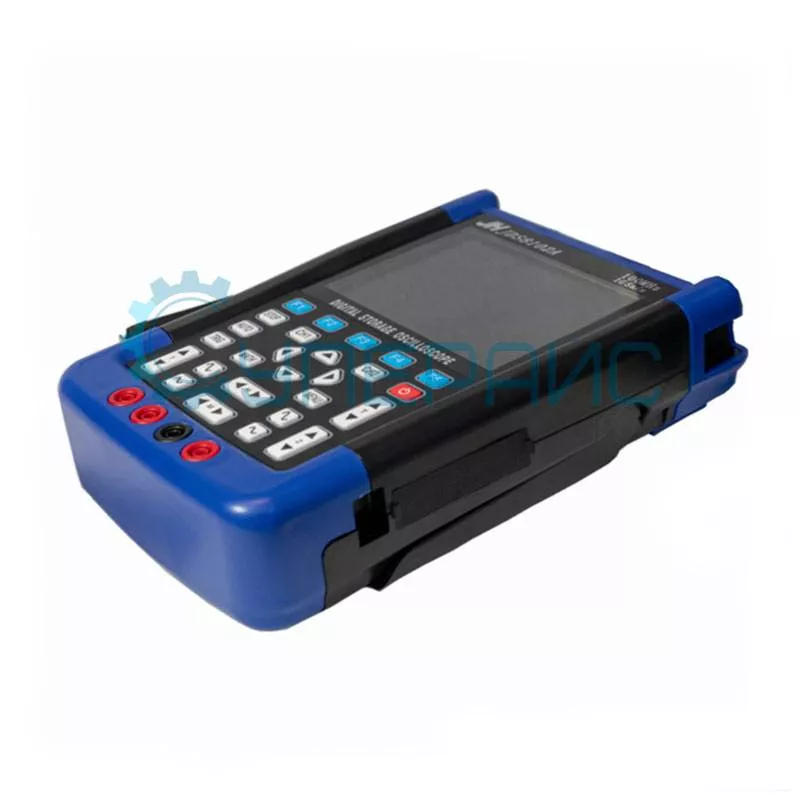

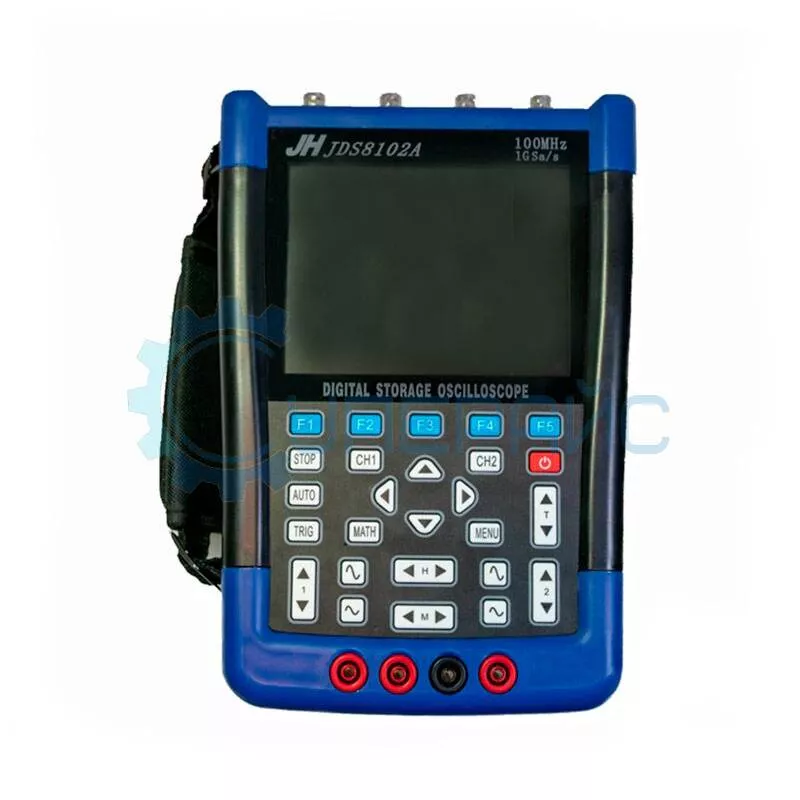

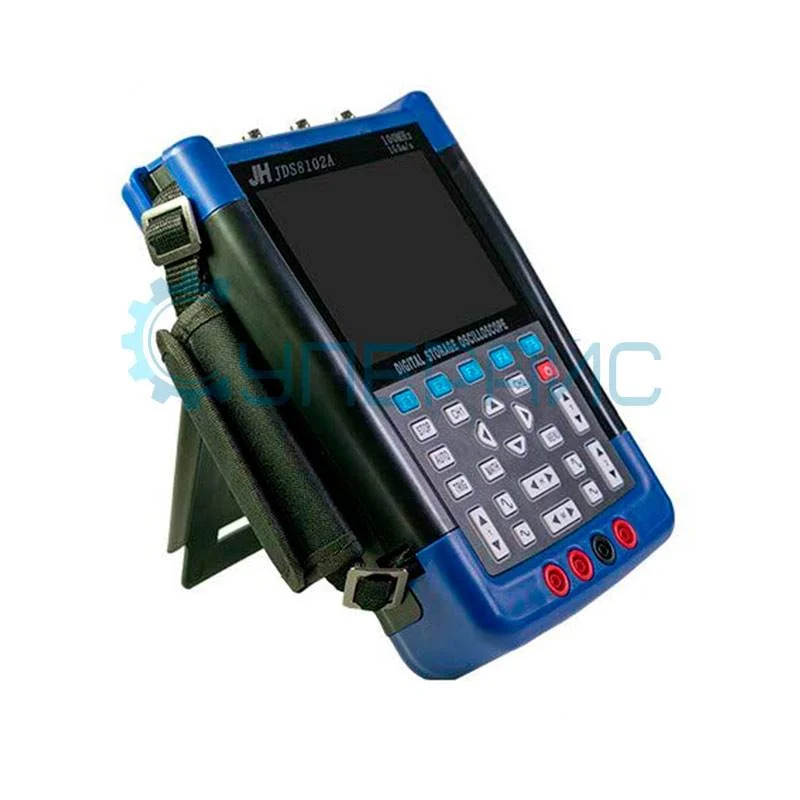

Двухканальный осциллограф JINHAN JDS8102A
Артикул (код товара): 6121
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
52 620 ₽
52 620 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6121
Модель (серия)
JDS8102A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JINHAN JDS8102A
Общие данные
Артикул (код товара)
6121
Производитель (бренд)
Модель (серия)
JDS8102A
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание JINHAN JDS8102A
ВНИМАНИЕ! Производство двухканального осциллографа JINHAN JDS8102A ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Портативный цифровой осциллограф Hantek DSO1102E
Технические характеристики JINHAN JDS8102А
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
1 ГВыб/с (в одноканальном режиме) 500 МВыб/с (в двухканальном режиме) |
| Глубина записи | 16 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х |
| Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х), 4000 В (100 Х) |
| Горизонтальная система | |
| Чувствительность |
10 с - 5 нс 1, 2, 5 шаг 10 с - 200 мс (режим сканирования) |
| Вертикальная система | |
| Входной диапазон | 10 мВ - 5 В (1 Х) 1, 2, 5 шаг |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Автоматическое обнаружение | 50 Гц - 100 МГц |
| Система измерения | |
| Автоматические измерения | пиковое значение, рабочий цикл, частота, период, максимум, минимум, среднее значение, среднеквадратичное значение (поддержка 50 Гц - 60 МГц) |
| Курсорные измерения | поддержка курсоров времени и напряжения |
| Режим отображения | YT, XY, FFT |
| Мультиметр | |
| Полная шкала | 6000 отсчетов |
| Напряжение постоянного тока | 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В, 6000 В |
| Напряжение переменного тока | 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В, 6000 В |
| Постоянный и переменный ток |
600,0 мкА / 6000 мкА, 60,00 мА / 600,0 мА, 6000 А / 60,00 А, 600,0 А / 6000 А |
| Сопротивление | 600,0 Ом, 6,000 кОм, 60,00 кОм, 600,0 кОм, 6,000 МОм, 60,00 МОм, 600,0 МОм, 6000 МОм |
| Емкость | 40,00 нФ, 400,0 нФ, 4,000 мкФ, 40,00 мкФ, 400,0 мкФ, 4000 мкФ (удерживайте 30 секунд после использования этой функции) |
| Диод | 0 - 2,0 В |
| Генератор сигналов | |
| Частота |
синусоидальная (1 Гц - 20 МГц) прямоугольная волна (1 Гц - 5 МГц) другие волны (1 Гц - 1 МГц) |
| Рабочий цикл | 0 - 100% |
| Амплитуда | 100 мВ - 4 В |
| Смещение | ± (0 - 2 В) |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 5.6 дюймов, 640 x 480 точек |
| Интерфейс | USB |
| Питание | встроенная литий ионная батарея, 5 часов непрерывной работы |
| Функция сохранения осциллограмм (скриншот) | есть |
| Энергосберегающий режим | есть |
| Функция автоматического отключения | есть |
| Вес | 2500 г |

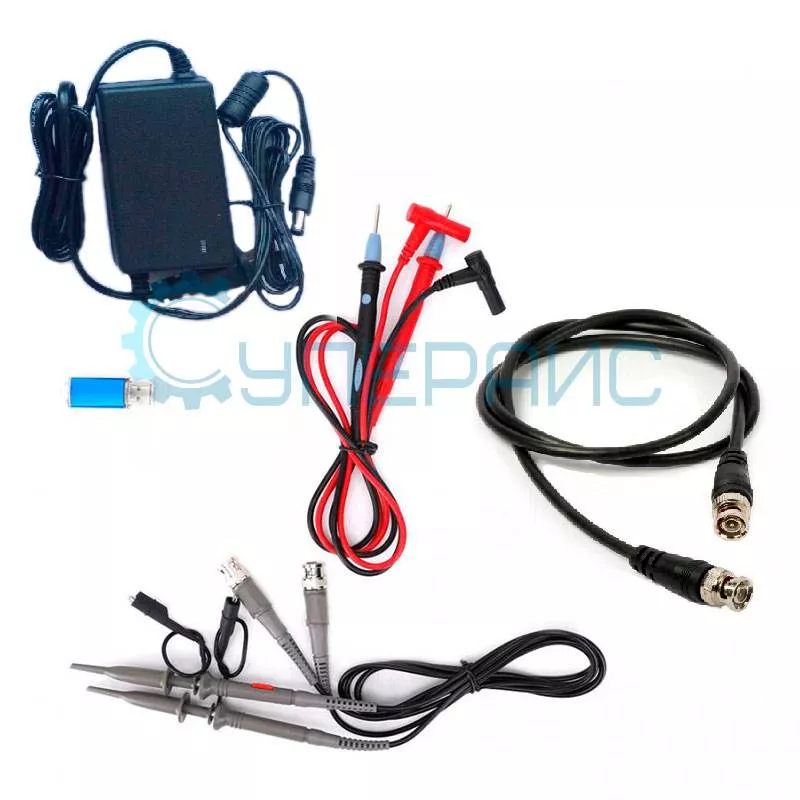

| Комплектация | осциллограф JINHAN JDS8102А - 1 шт |
|
|
чехол для хранения - 1 шт щупы для осциллографа - 2 шт блок питания - 1 шт тестовые провода - 2 шт BNC-кабель - 1 комплект USB-накопитель (инструкция по эксплуатации) - 1 шт |
Документация и ПО JINHAN JDS8102A
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации двухканального осциллографа JINHAN JDS8102A
Язык:
Английский
Размер и тип:
831 КБ,
PDF
Отзывы JINHAN JDS8102A
Михаил Фирсов
22.04.2021 14:19:57
нормальная шарманка, для звуковоспроизведения выше крыши.
мануал_ен https://cloud.mail.ru/public/DFSc/xmyrVHT7o
что знаю подскажу по [URL=mailto:firsov.mv@yandex.ru]firsov.mv@yandex.ru
мануал_ен https://cloud.mail.ru/public/DFSc/xmyrVHT7o
что знаю подскажу по [URL=mailto:firsov.mv@yandex.ru]firsov.mv@yandex.ru
Михаил Фирсов
22.04.2021 14:24:53
страница модели на оф.сайте
http://www.jinhandz.cn/index.php?catid=27
