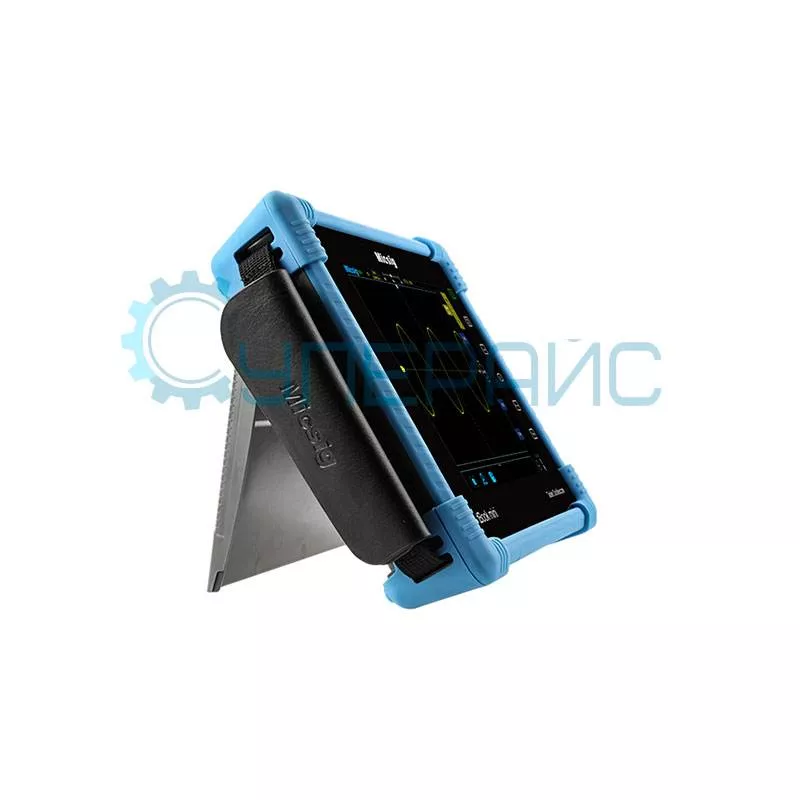

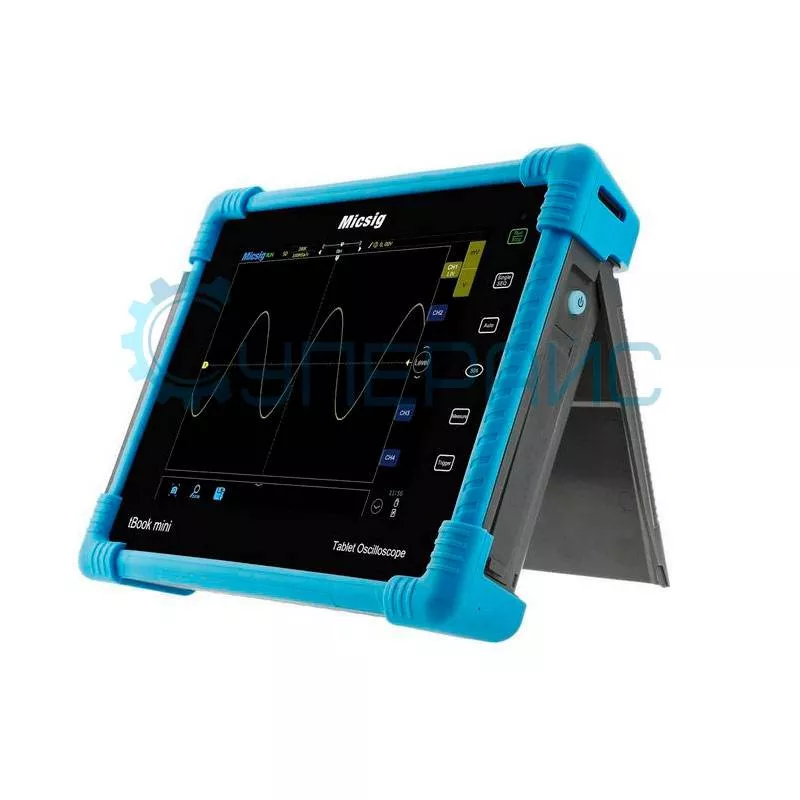

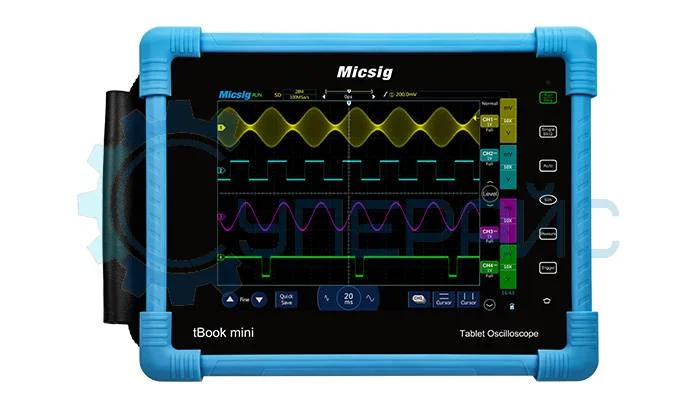

Цифровой планшетный осциллограф Micsig TO1152 Plus (2 канала, 150 МГц)
76 479 ₽
76 479 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4582
Модель (серия)
TO1152
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig TO1152
Общие данные
Артикул (код товара)
4582
Производитель (бренд)
Модель (серия)
TO1152
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Описание Micsig TO1152
ВНИМАНИЕ! Производство цифрового планшетного осциллографа Micsig TO1152 Plus (2 канала, 150 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Планшетный цифровой осциллограф Micsig TO1102 Plus (2 канала, 100 МГц)
Технические характеристики Micsig TO1152 Plus
| Серия | tBook Mini TO1000series |
| Количество каналов | 2 |
| Полоса пропускания | 0 - 150 МГц |
| Время нарастания фронта импульса | ≤ 2,3 нс |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Максимальная глубина записи | 28 Мб |
| Максимальная скорость захвата формы волны | 80000 осц/сек |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц |

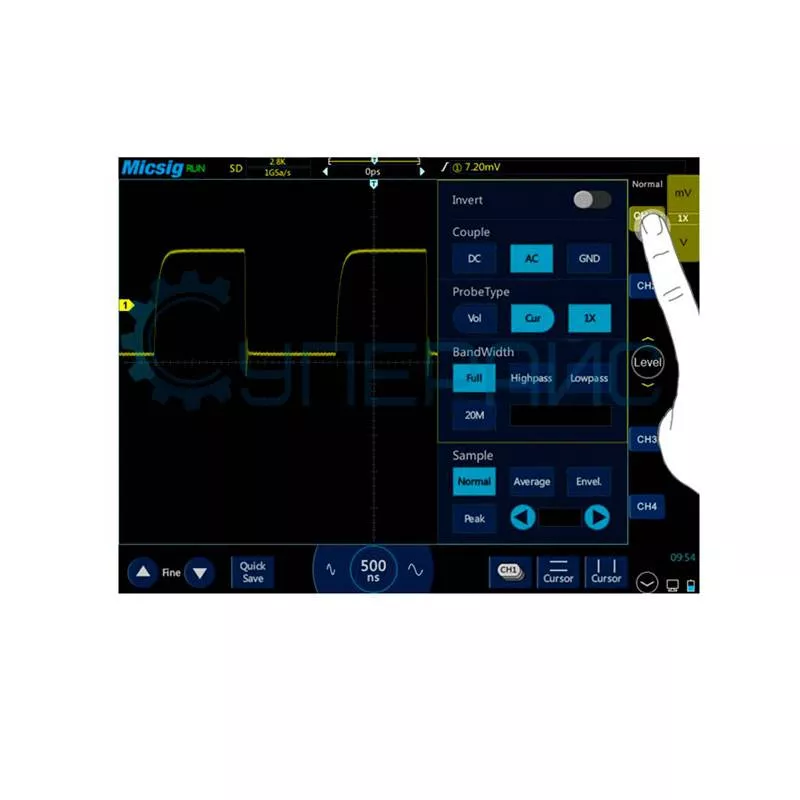

| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1% параллельно с 14,5 пФ ± 3 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2% (1 МОм) |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) |
| Диапазон смещения | ± 6 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система сбора сигналов | |
| Режимы выборки | прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации |
| Усреднение | 2, 4, 8, 16, 32, 54, 128, 256 |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Триггерная связь | DC, AC, HF фильтр (> 50 кГц), LF фильтр (< 50 кГц), подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |

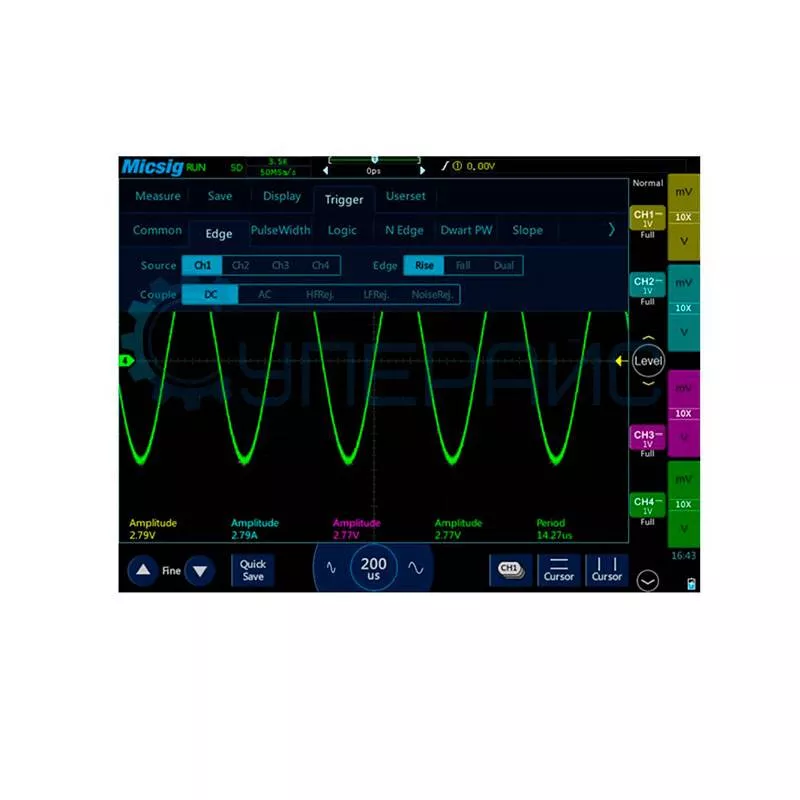

| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту |
| Связи | DC, AC, HF фильтр, LF фильтр и подавление шума |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с |
| отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с | |
| Запуск по видео сигналу | |
| Условие запуска | запуск по всем или отдельным строкам, чётным / нечётным или всем полям |
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P |
| Запуск по истечении времени | |
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени |
| Запуск по наклону | |
| Условие запуска | запуск по положительному / отрицательному наклону |
| Запуск по ранту | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска | запуск по N-му фронту импульсного пакета, который появляется после заданной паузы, максимальный номер фронта: 65536. |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия |

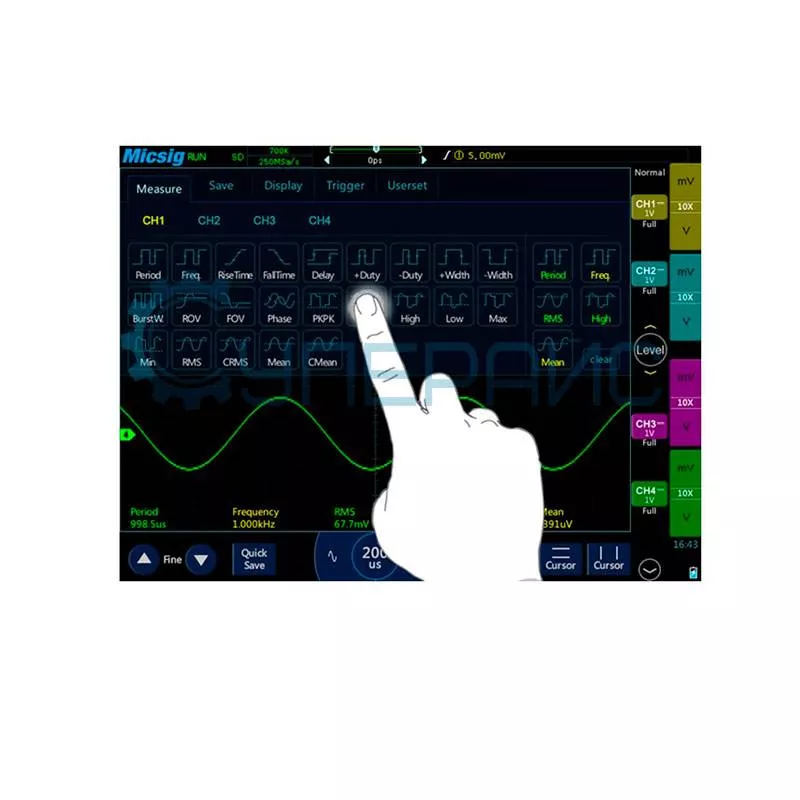

| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Математические функции | сложение, вычитание, умножение, деление |

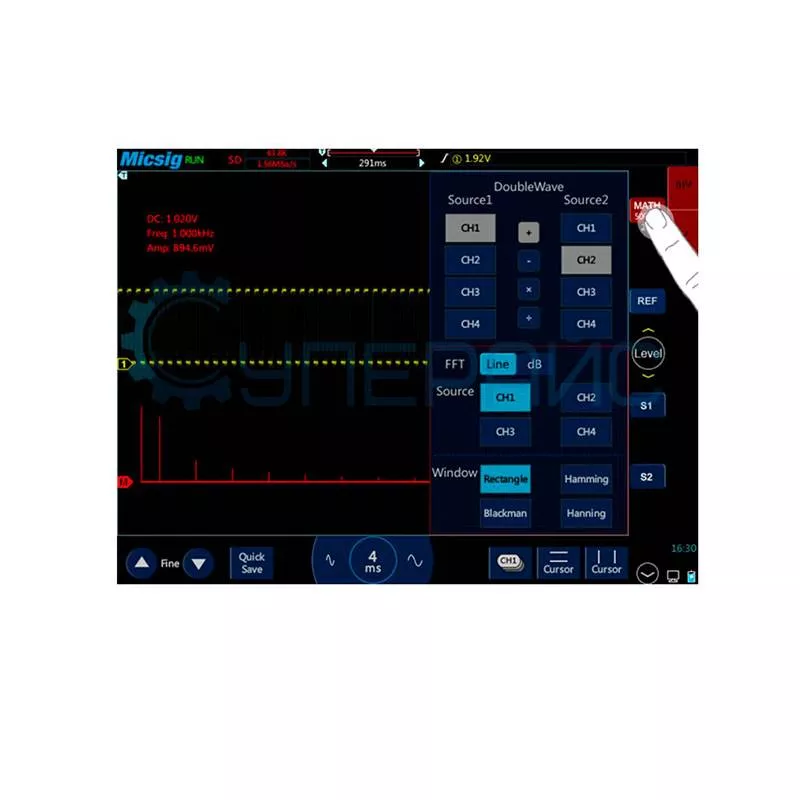

| БПФ | Spectral magnitude |
| FFT Vertical Scale: Linear RMS or dBV RMS | |
| FFT Windows to Rectangular, Hamming, Hanning, or Blackman-Hariis | |
| Общие характеристики | |
| Дисплей | цветной TFT 8 дюймов 800 x 600 точек |
| Способ управления устройством | сенсорный экран, мышь |

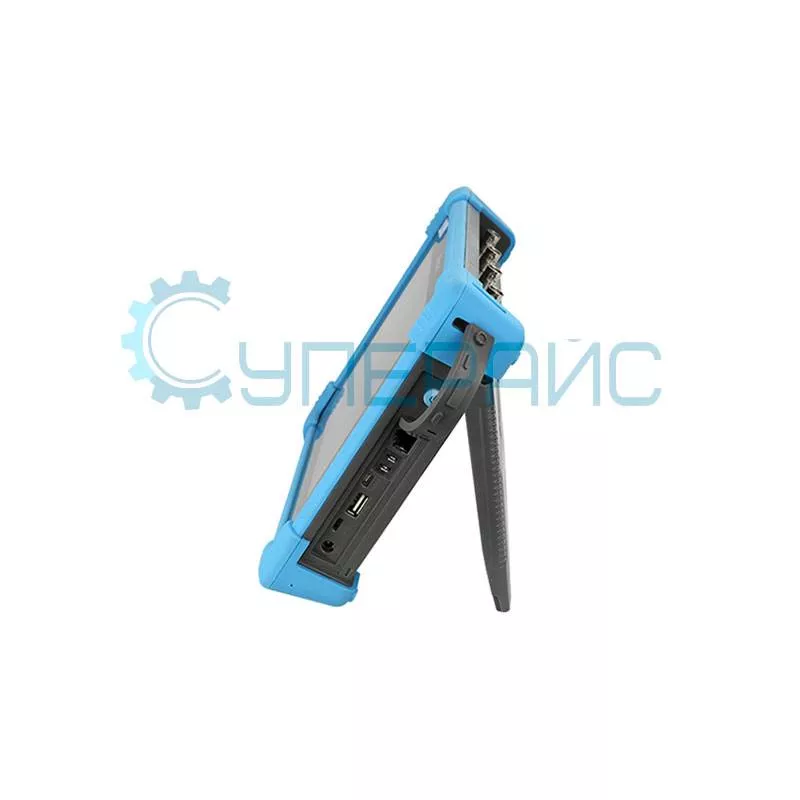

| Интерфейс передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi |
| Декодирование протоколов | I2C, SPI, LIN, CAN,UART |
| Встроенная память | 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана |
| Программные возможности | возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана, возможность произвести моментальный снимок экрана |
| Питание | литиевый аккумулятор 8000 мА/ч, 7,4 В |
| Адаптер | входное напряжение: 100 В - 240 В |
| выходное напряжение: 5 В/8 Вт постоянного тока | |
| Рабочая среда | температура: 0℃ - 45℃ |
| 5% - 85% | |
| Температура хранения | температура: -10℃ - 50℃ |
| влажность: ≤ 85 % | |
| Рабочая высота | 0 - 3000 м |
| Габариты | 200 мм х 250 мм х 55 мм |
| Вес | 1580 г |

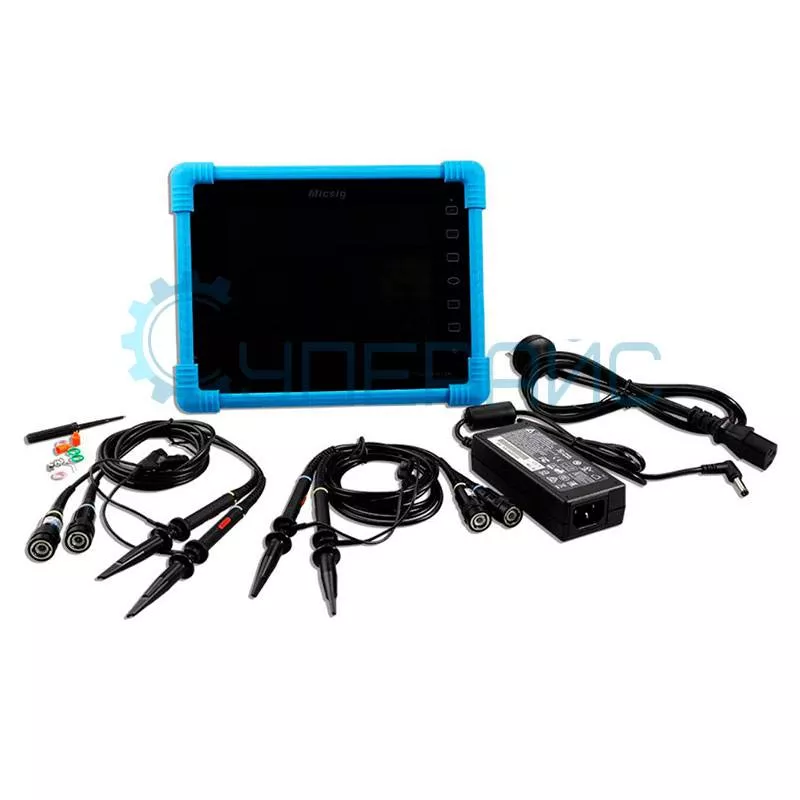

| Комплектация | осциллограф Micsig TO1152 Plus - 1 шт |
|
аккумуляторная батарея - 1 шт осциллографический пробник - 2 шт адаптер питания - 1 шт цветные маркировочные кольца для щупа с разъемом BNC - 3 шт |
|
Обзорная таблица
| Модель |
TO1072 |
TO1072 Plus | TO1102 | TO1102 Plus | TO1152 | TO1152 Plus | TO1074 | TO1074 Plus | TO1104 | TO1104 Plus |
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 70 МГц | 100 МГц | 150 МГц | 70 МГц | 100 МГц | |||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 14 Мб | 28 Мб | 14 Мб | 28 Мб | ||||||
| Время нарастания сигнала | ≤ 5 нс | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 5 нс | ≤ 3,5 нс | |||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера |
Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge |
|||||||||
| Интерфейсы передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi | |||||||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В |
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||||||
Документация и ПО Micsig TO1152
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового планшетного осциллографа Micsig TO1152 Plus
Язык:
Английский
Размер и тип:
5 МБ,
PDF
Руководство пользователя по использованию FTP для передачи файлов между PC и Micsig TO1152 Plus
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Руководство пользователя по подключению осциллографа Micsig TO1152 Plus к компьютеру через беспроводную локальную сеть
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Спецификация планшетного осциллографа Micsig TO1152 Plus
Язык:
Английский
Размер и тип:
1 МБ,
PDF
Программное обеспечение для планшетного осциллографа Micsig TO1152 Plus
Язык:
Английский
Размер и тип:
15 МБ,
RAR
RAR
Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig TO1152 Plus
Язык:
Английский
Размер и тип:
2 МБ,
ZIP
ZIP
Приложение Android для планшетного осциллографа Micsig TO1152 Plus с Wi-Fi модулем
Язык:
Английский
Размер и тип:
1,2 МБ,
RAR
RAR
Сертификаты CE, RoHS планшетного осциллографа Micsig TO1152 Plus
Язык:
Английский
Размер и тип:
20 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы Micsig TO1152
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16038
Модель (серия):
HDS272S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3050
Модель (серия):
ADO102
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4636
Модель (серия):
2C42
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
40
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13324
Модель (серия):
DSO2512G
Производитель:
sigPeak (ZEEWEII)
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
42627
Модель (серия):
DC700H
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1200°С
Добавить в избранное
Артикул (код товара):
41850
Модель (серия):
130T-8
Производитель:
NAPUI
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28503
Модель (серия):
HY4308
Производитель:
HAO instech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1800°С
Добавить в избранное
Артикул (код товара):
9553
Модель (серия):
LF988
Производитель:
KELLYSHUN
Страна производства:
Китай
Гарантия, мес.:
Вид:
Твердый (тугоплавкий)
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
35231
Модель (серия):
Сталкер 75-12
Производитель:
Радио Сервис
Страна производства:
Россия
Гарантия, мес.:
12
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
10000
Звуковая индикация:
Да
Генератор сигналов:
Да
Добавить в избранное
Артикул (код товара):
9529
Модель (серия):
V4S35
Производитель:
MECHANIC
Страна производства:
Китай
Гарантия, мес.:
Способ пайки:
Бессвинцовая
Вид:
Твердый (тугоплавкий)
Безотмывочная:
Да
Температура начала плавления, °C:
217
Содержание олова (Sn), %:
96,5
Добавить в избранное
Артикул (код товара):
20766
Модель (серия):
XCER-100
Производитель:
XCER
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
100
Тип:
электрический
Регулировка температуры:
Нет
Возм. смены жала:
да
Макс. температура нагрева, °C:
500
Добавить в избранное
Артикул (код товара):
9528
Модель (серия):
V3S35
Производитель:
MECHANIC
Страна производства:
Китай
Гарантия, мес.:
Вид:
Твердый (тугоплавкий)
Добавить в избранное
Артикул (код товара):
25871
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21058
Модель (серия):
DT-9989
Производитель:
CEM
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
19118
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Тип контактного разъема датчиков:
Разъем KF2510
Наличие обучающего материала:
Есть (на китайском языке)
Наборы на базе:
cовместимые с платформой Arduino
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23493
Модель (серия):
DSO3254
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Глубина памяти на канал:
128 Мб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
25346
Модель (серия):
T80P
Производитель:
Punctual Atomic
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
100
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

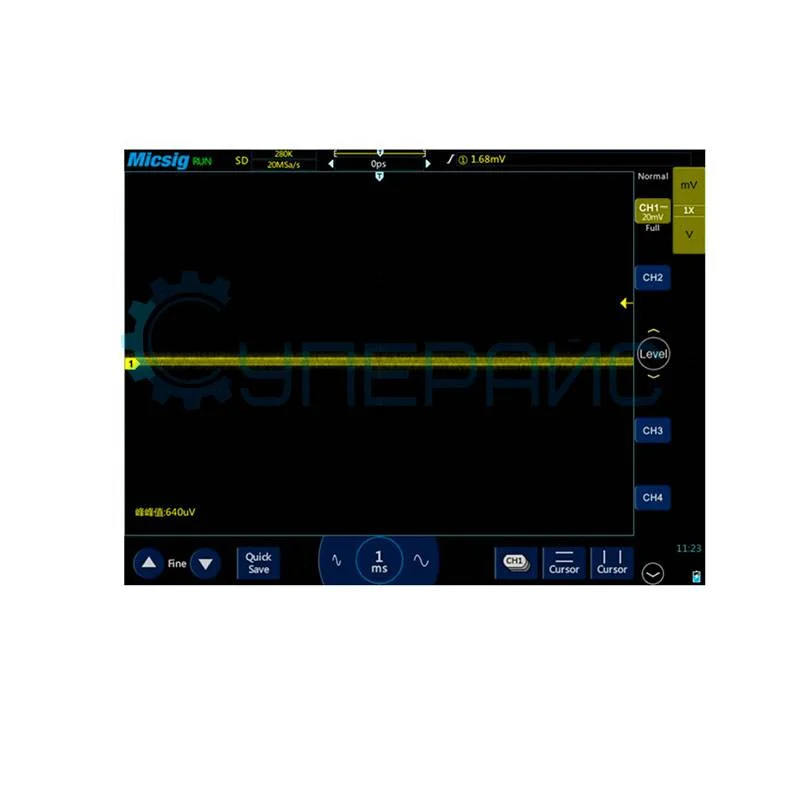

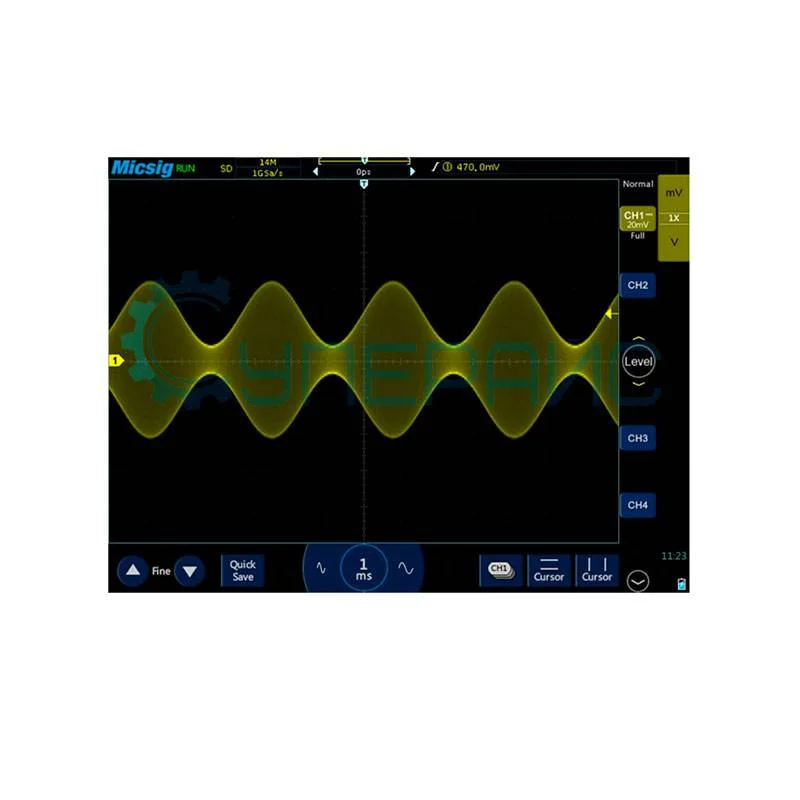

Артикул (код товара):
4582
Модель (серия):
TO1152
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4895
Модель (серия):
DSO-6074BE
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17061
Модель (серия):
270
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
2641
Модель (серия):
PM18
Производитель:
Peakmeter
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Сопротивление:
да
Добавить в избранное
Артикул (код товара):
146
Модель (серия):
GM900
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
900°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Да
Благодарственные письма
