Портативный цифровой осциллограф Hantek DSO1102E
67 300 ₽
67 300 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4913
Модель (серия)
DSO1102E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO1102E
Общие данные
Артикул (код товара)
4913
Производитель (бренд)
Модель (серия)
DSO1102E
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Декодирование сигналов шин
Нет
Общие характеристики

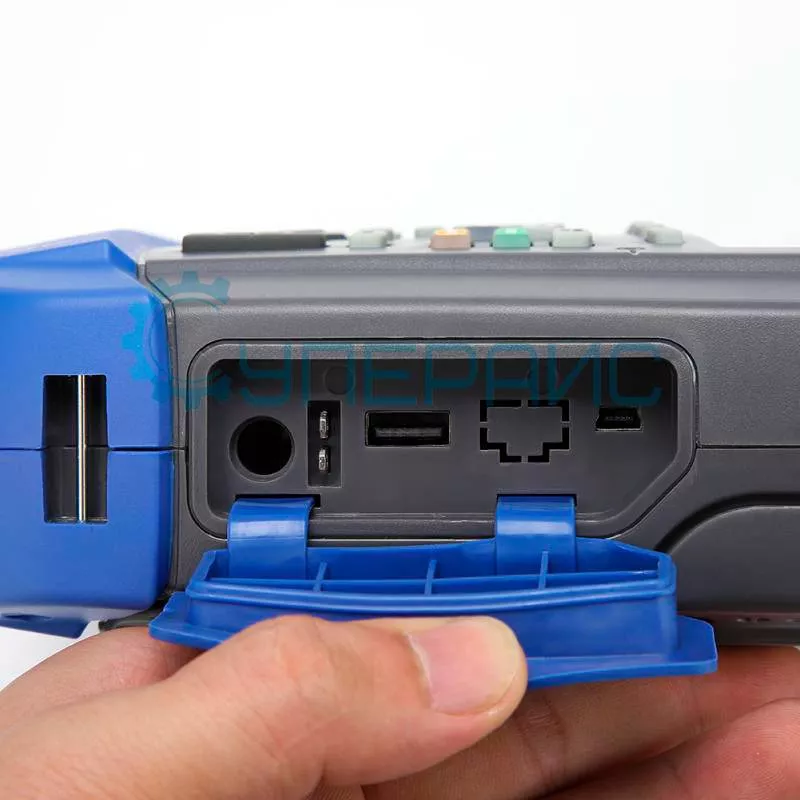

ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Hantek DSO1102E
ВНИМАНИЕ! Производство цифрового осциллографа Hantek DSO1102E ПРЕКРАЩЕНО. Выпущена новая модель: Портативный осциллограф Hantek DSO8202E
Технические характеристики Hantek DSO1102E
| Серия | DSO1000E |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 25 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
1 Мб в одноканальном режима 512 Кб в двухканальном режиме |
| Коэффициент развёртки | 4 нс / дел - 2 кс / дел, 2, 4, 8 шаг |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 100 В / дел на входе BNC |
| Время нарастания | < 3.5 нс |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
100 В / дел - 20 В / дел, ± 400 В 10 В / дел - 5 В / дел ± 50 В 2 В / дел - 500 мВ / дел, ± 40 В 200 мВ / дел - 2 мВ / дел, ± 2 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 100 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), наклон, овертайм, частота |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 8 деления от центра экрана |
| Чувствительность триггера | CH1: 1 дел DC-10 МГц |
| CH2: 1.5 дел 10 МГц и выше | |
| Точность уровня триггера | CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по частоте | |
| Разрешение считывания | 6 цифр |
| Точность | ± 30 ppm |
| Диапазон частот | переменный ток, от 4Гц номинальной полосы пропускания |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
| Автоматическое измерение | Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Положительный импульс, Отрицательный импульс, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF |
| Мультиметр | |
| Максимальное разрешение | 6000 отсчетов |
| Максимальное напряжение | 600 V AC, 800 V DC |
| Максимальный ток | 10 A |
| Входной импеданс | 10 МОм |
| Общие характеристики | |
| Тип дисплея | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек |
| Питание | 100-240 В, 50-60 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты | 260 х 220 х 75 мм |
| Вес | 2,5 кг |

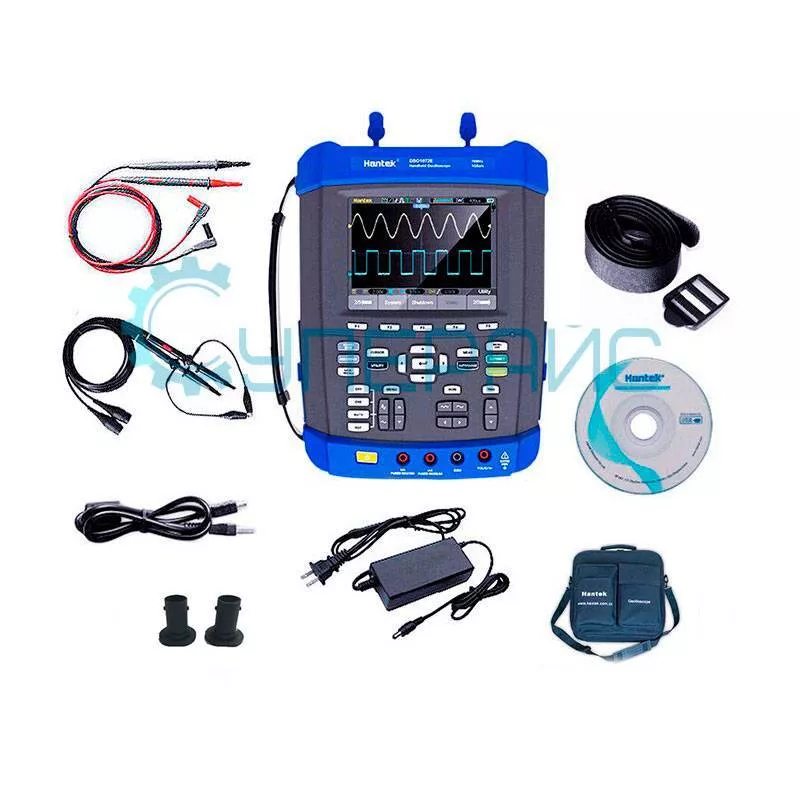

| Комплектация |
портативный осциллограф Hantek DSO1102E - 1 шт щупы для осциллографа - 2 шт щупы для ЦММ - 2 шт блок питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт ремень - 1 шт |

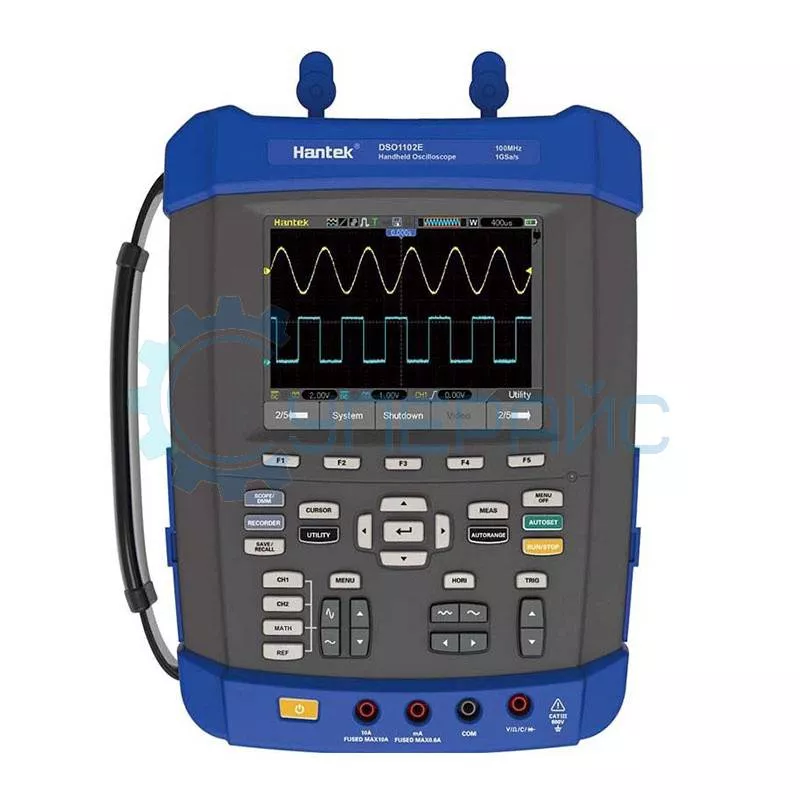

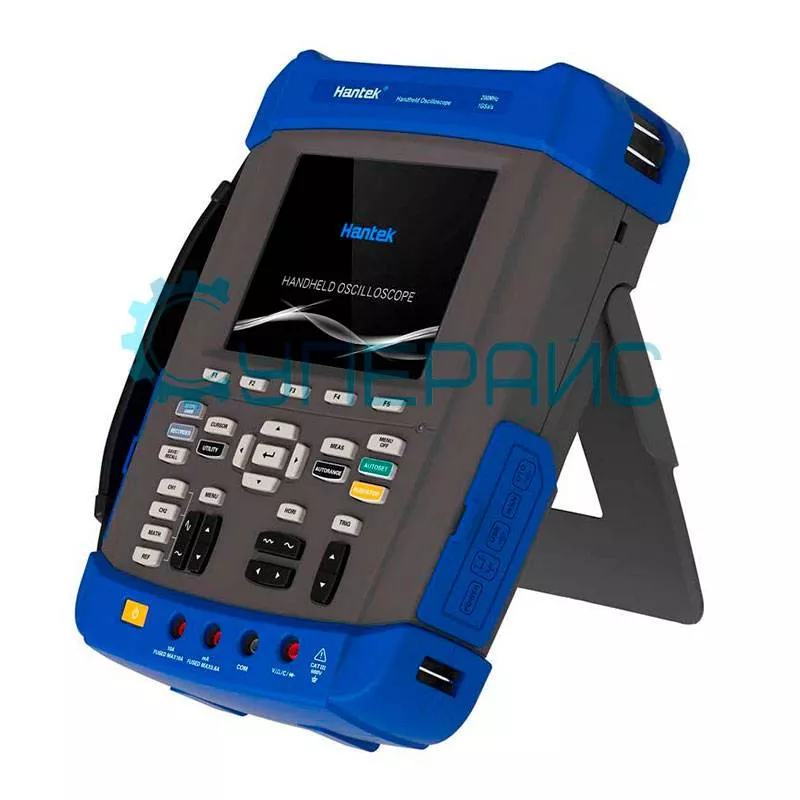

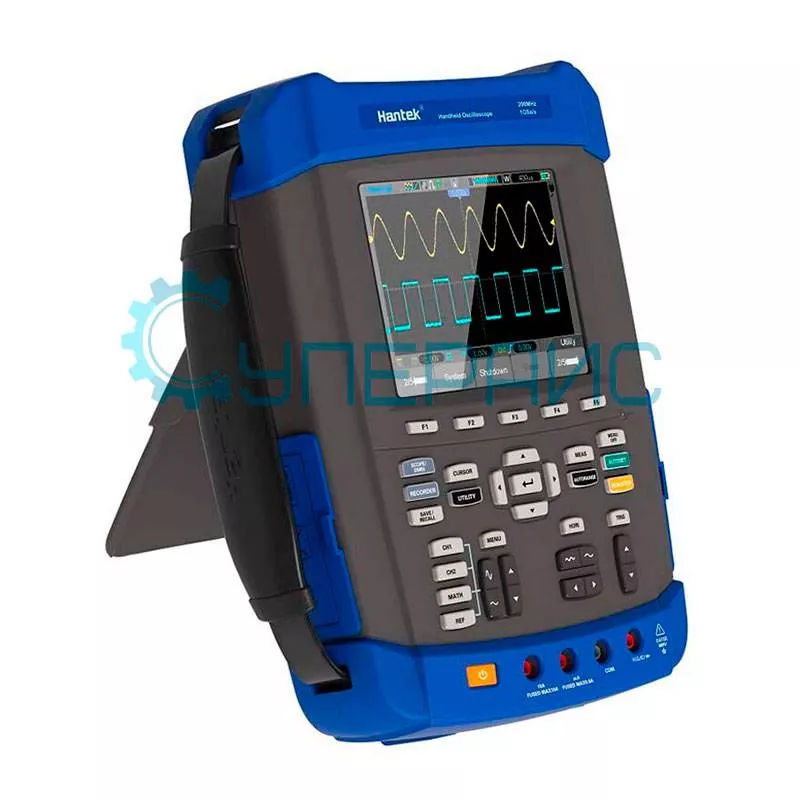

Ручной осциллограф DSO1102E
Hantek DSO1102E это точный и надёжный инструмент для проведения большого перечня исследований в области физики колебаний. Функционал этой двухканальной модели даёт возможность измерять временные интервалы, проводить запуски по фронту, видеосигналу и наклону, а также в других режимах триггера, курсорные и автоматические измерения. Полоса пропускания составляет 100 МГц.
Цифровой ручной осциллограф DSO1102E оснащён мультиметром, что существенно расширяет возможности устройства – работать можно с напряжением и током, мультиметр располагает входным импедансом 10 Мом. Дисплей модели, представленный ЖК-экраном TFT, даёт возможность легко считывать данные измерений и облегчает управление. У прибора небольшие габариты и сравнительно малый вес. На корпусе расположены отзывчивые физические кнопки и подставка для установки в стоячем положении.
Цифровой осциллограф Hantek – это профессиональное решение для самых разных задач и работы в условиях, требующих компактности и эргономичности применяемого оборудования.
В комплект поставки входят щупы, диск с программным обеспечением, а также сумка для транспортировки, ремень и другие аксессуары.
Заказать товар можно на нашем сайте. Работает доставка по Москве курьерской службой, а также транспортной компанией по другим городам России и странам СНГ. Доступен самовывоз из магазина.
Документация и ПО Hantek DSO1102E
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации портативных осциллографов Hantek DSO1102E серии DSO1000E
Язык:
Английский
Размер и тип:
890 КБ,
PDF
Прошивка для портативных осциллографов Hantek DSO1102E
Язык:
Английский
Размер и тип:
1.64 МБ,
ZIP
ZIP
Драйвер для портативных осциллографов Hantek серии DSO1000E
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
Программное обеспечение для портативных осциллографов Hantek серии DSO1000E
Язык:
Английский
Размер и тип:
9.98 МБ,
PDF
Показать больше
Показать меньше
