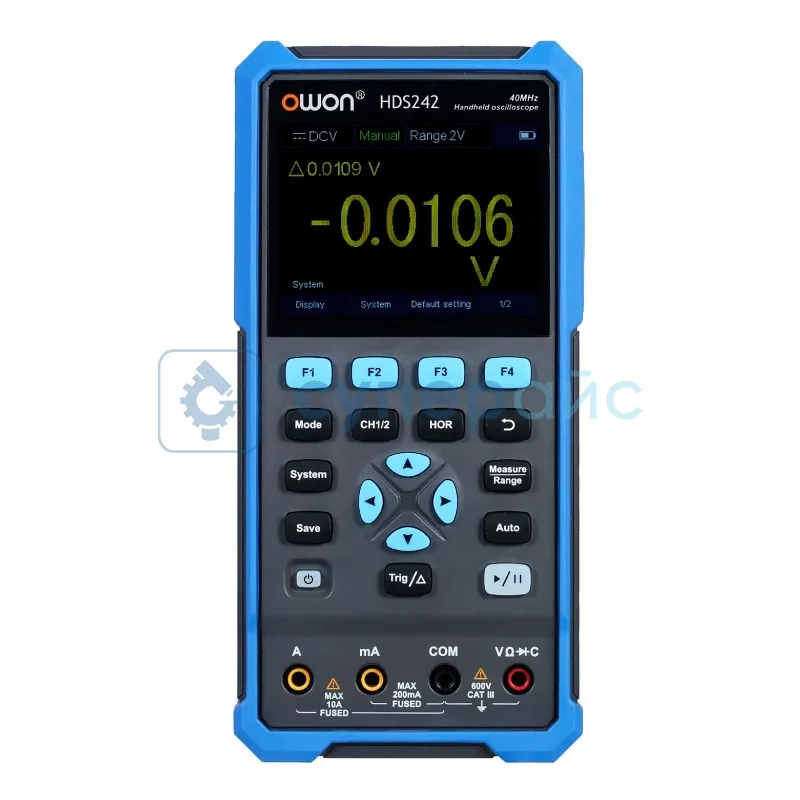

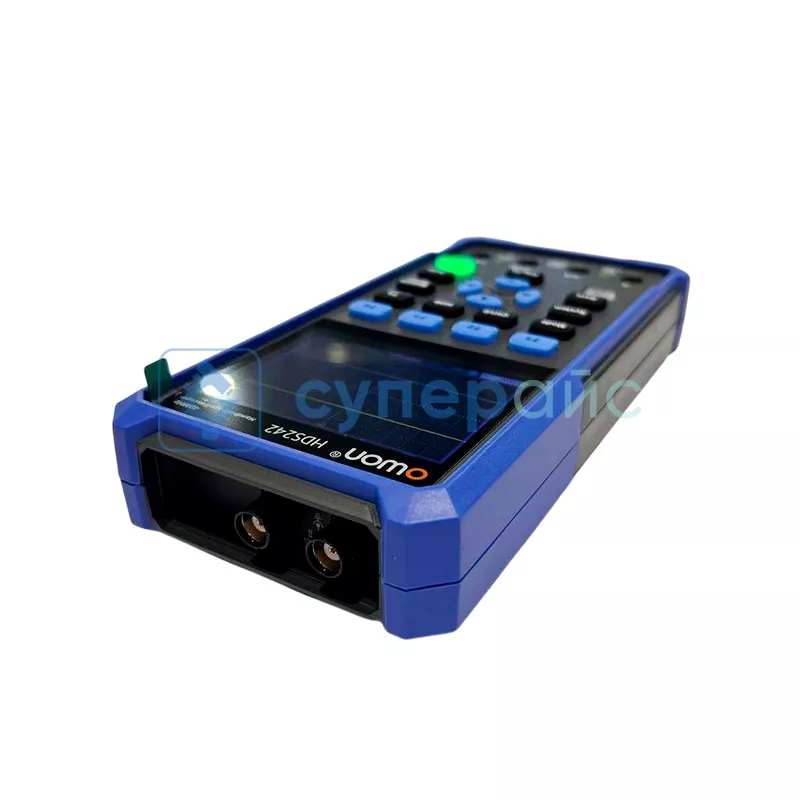

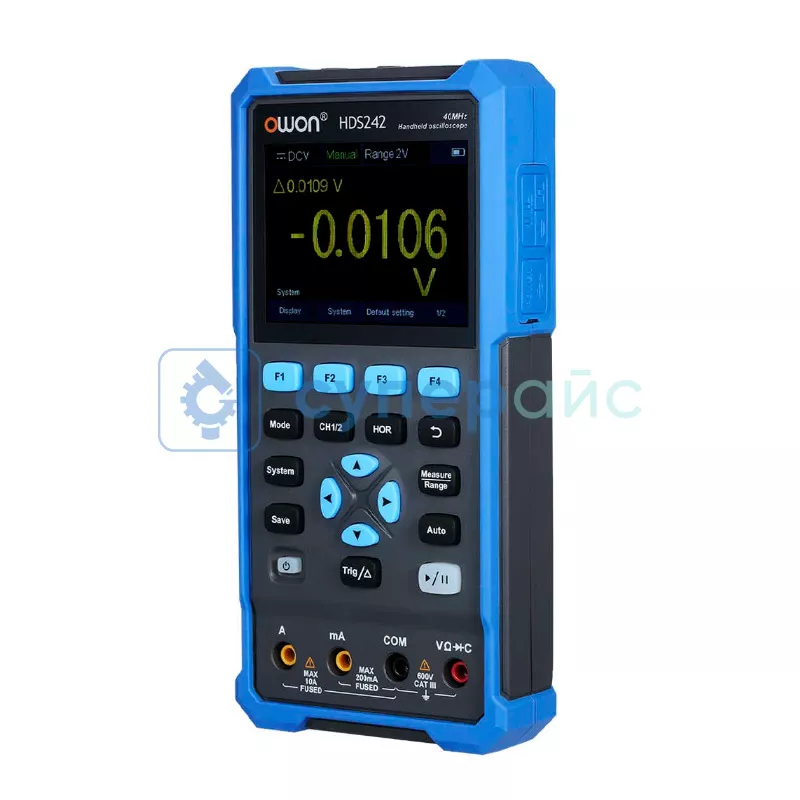

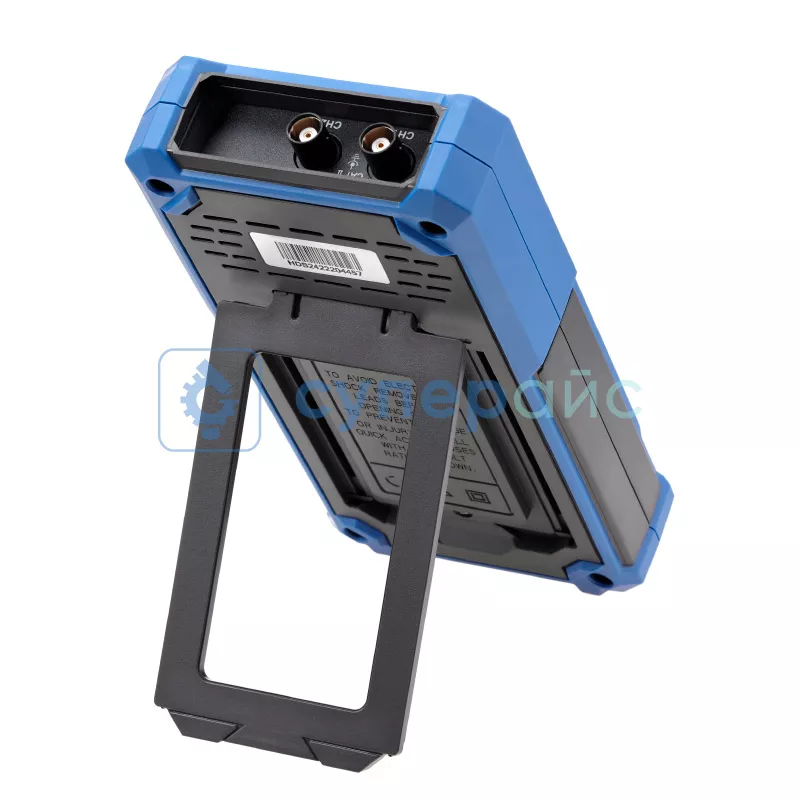

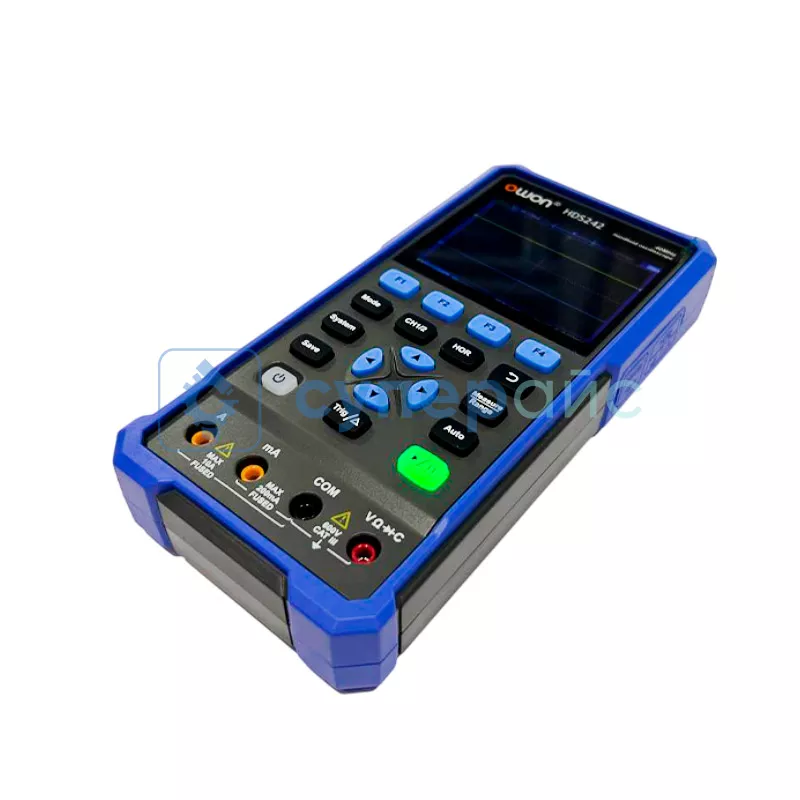

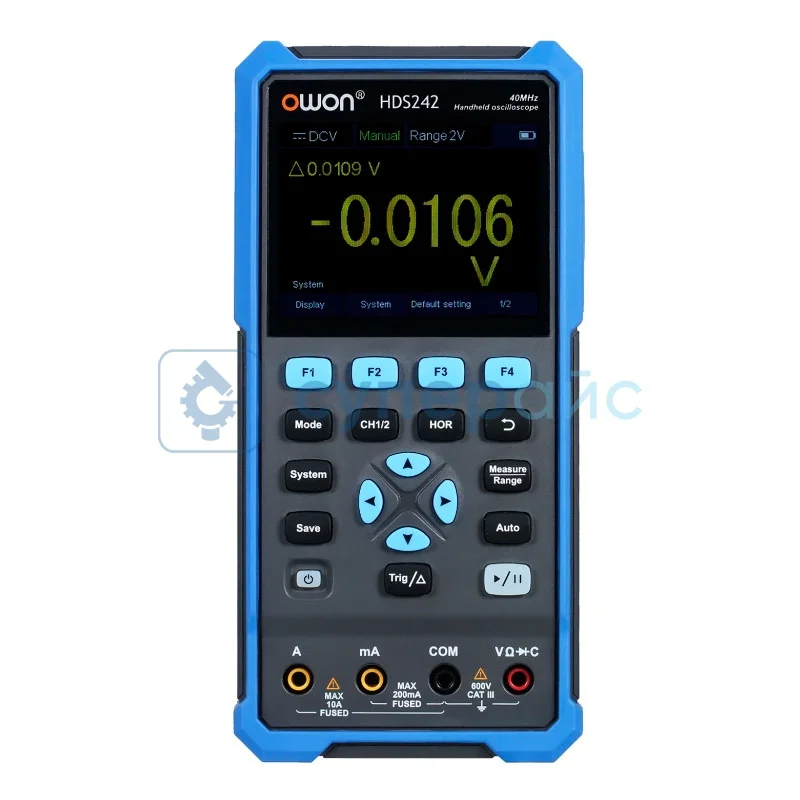

Портативный осциллограф OWON HDS242 2 в 1 (2 канала, 40 МГц)
12 500 ₽
12 500 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
15972
Модель (серия)
HDS242
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS242
Общие данные
Артикул (код товара)
15972
Производитель (бренд)
Модель (серия)
HDS242
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON HDS242
Технические характеристики OWON HDS242
| Количество каналов | 2 |
| Полоса пропускания | 40 МГц |
| Частота дискретизации |
125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме |
| Глубина записи |
8 K в одноканальном режиме 4 К в двухканальном режиме |
| Скорость обновления сигналов | 10 000 осц/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 16 пФ ± 10 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 X, 1000 X, 10000 X |
| Максимальное входное напряжение | 400 В |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0,25 выб/с ~ 250 Мвыб/с |
| Форма волны интерполяции | (Sinx)/x |
| Коэффициент развёртки | 5 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 100 ppm |
| Вертикальная система | |
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
| Диапазон смещения | ± 6 дел |
| Время нарастания | ≤ 8 нс |
| Погрешность коэф. усиления | 3% |
|
Система измерения |
|
| Курсорные измерения |
разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT |
| Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда |
| Система синхронизации | |
| Источник запуска | CH1, CH2 |
| Тип запуска | Запуск по фронту |
| Способ соединения | DC, AC |
| Режим триггера | Авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Погрешность уровня запуска | ± 0,3 деления |
| Смещение запуска | В соответствии с длинной записи и временной осью |
| Запуск по фронту | Нарастающий, спадающий |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Режим тестирования | напряжение, ток, сопротивление, емкость, проверка диодов |
| Максимальное напряжение |
AC: 750 В DC: 1000 В |
| Максимальный ток |
AC: 10 А DC: 10 А |
| Напряжение постоянного тока |
200 мВ, мин. разрешение 0,01 мВ, точность ± (0,3% + 10) 2 В, мин. разрешение 0,1 мВ, точность ± (0,3% + 5) 20В, мин. разрешение 1 мВ, точность ± (0,3% + 5) 200 В, мин. разрешение 0,01 В, точность ± (0,3% + 5) 1000 В, мин. разрешение 0,1 В, точность ± (0,3% + 5) |
| Напряжение переменного тока |
200 мВ, мин. разрешение 0,01 мВ, точность ± (0,8% + 10) 2 В, мин. разрешение 0,1 мВ, точность ± (0,8% + 10) 20 В, мин. разрешение 1 мВ, точность ± (0,8% + 10) 200 В, мин. разрешение 0,01 В, точность ± (0,8% + 10) 750 В, мин. разрешение 0,1 В, точность ± (1% + 10) диапазон частоты: 40 - 1000 Гц |
| Постоянный ток |
200 мА, мин. разрешение 0,01 мА, точность ± (0.8% + 10) 10 A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
| Переменный ток |
200 мА, мин. разрешение 0,01 мА, точность ± (1% + 10) 10 A, мин. разрешение 1 мА, точность ± (2,8% + 10) диапазон частоты: 40 - 1000 Гц |
| Сопротивление |
200 Ом, мин. разрешение 0,01 Ом, точность ± (0,8% + 10) 2 кОм, мин. разрешение 0,1 Ом, точность ± (0,8% + 5) 20 кОм, мин. разрешение 1 Ом, точность ± (0,8% + 3) 200 кОм, мин. разрешение 10 Ом, точность ± (0,8% + 3) 2 MОм, мин. разрешение 0,1 кОм, точность ± (0,8% + 3) 20 MОм, мин. разрешение 1 кОм, точность ± (1% + 3) 100 MОм, мин. разрешение 0,01 МОм, точность ± (5% + 10) |
| Емкость |
20 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2 мкФ, мин. разрешение 0,1 нФ, точность ± (3% + 10) 20 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2 мФ, мин. разрешение 0,1 мкФ точность ± (3% + 10) |
| Прозвонка | есть (< 50 Ом) |
| Тест диодов | есть (0 - 2 В) |
| Автоматический диапазон | есть |
| TrueRMS | есть |
| Общие характеристики | |
| Дисплей | 3,5-дюймовый, LCD, 320 x 240, 65536 цветов |
| Питание |
AC 100 - 240 В, 50 - 60 Гц DC 5 В, 2 А |
| Аккумулятор | 2200mAh*2（3.7V, 18650） |

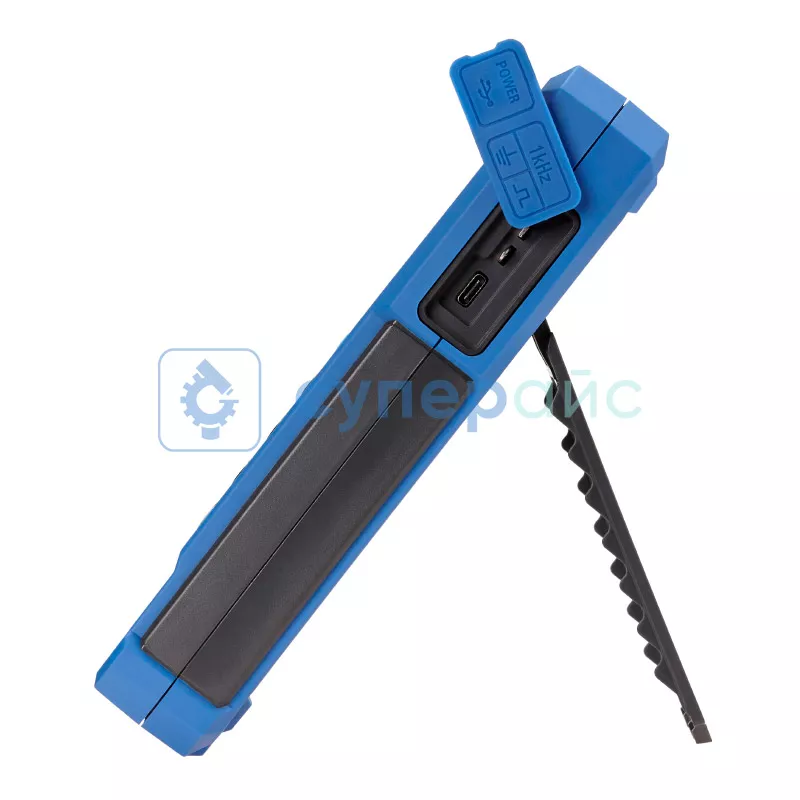

| Интерфейс | USB-C |
| Мощность потребления | < 5 Вт |
| Температура работы | 0 - 40 С° |
| Температура хранения | -20 - 60 С° |
| Способ охлаждения | Пассивный |
| Относительная влажность | ≤ 90% |
| Габариты | 198 × 96 × 38 мм |
| Габариты упаковки | 240 x 155 x 90 мм |
| Вес брутто | 1,07 кг |

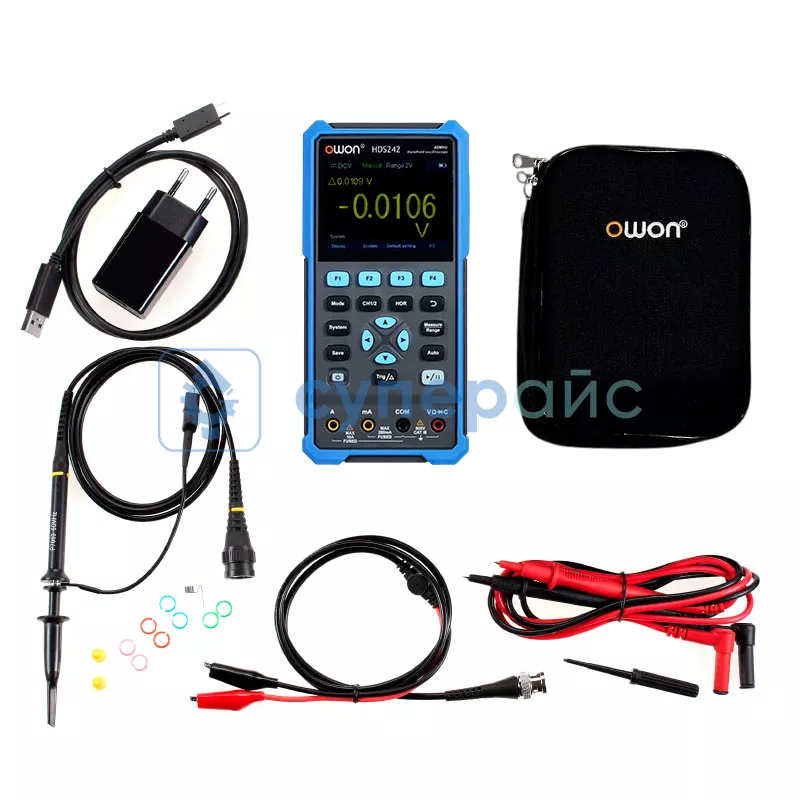

| Комплектация |
портативный осциллограф Owon HDS 242 - 1 шт зарядное устройство - 1 шт USB кабель - 1 шт пассивный пробник - 1 шт провод BNC/крокодил - 1 шт комплект измерительных щупов мультиметра - 1 шт набор для настройки пробника - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт |
Обзорная таблица портативных осциллографов OWON HDS серии
| Характеристики | OWON HDS242 | OWON HDS272 | OWON HDS2102 | OWON HDS2202 |
| Количество каналов | 2 | |||
| Полоса пропускания | 40 МГц | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
125 Мвыб/с (1к) 250 Мвыб/с (2к) |
125 Мвыб/с (1к) 250 Мвыб/с (2к) |
500 Мвыб/с | 1 Гвыб/с |
| Глубина записи |
8K (1к) 4K (2к) |
8K (1к) 4K (2к) |
8K | 8K |
| Скорость обновления сигналов | 10 000 осц/с | |||
| Входной импеданс | 1 МОм ± 2%, 16 пФ ± 10 пФ | |||
| Установка коэффициента затухания датчика | 1Х, 10Х, 100X, 1000X, 10000X | 1Х, 10Х, 100X, 1000X | 1Х, 10Х, 100X, 1000X, 10000X | 1Х, 10Х, 100X, 1000X, 10000X |
| Максимальное входное напряжение | 400 В | |||
| Ограниченная полоса пропускания | 20 МГц | |||
| Время нарастания | ≤ 8 нс | ≤ 5 нс | - | ≤ 1,75 нс |
| Аккумулятор | 2200mAh×2 (3.7V, 18650) | 2200mAh×2 (3.7V, 18650) | 2200mAh×2 (3.7V, 18650) | 2600mAh×2 (3.7V, 18650) |
Портативный осциллограф OWON HDS242: 2-в-1 для точных измерений
Цифровой прибор OWON HDS242 объединяет двухканальный осциллограф (40 МГц) и мультиметр в компактном корпусе. С частотой дискретизации 250 Мвыб/с и скоростью обновления 10 000 осц/с он фиксирует даже кратковременные аномалии сигналов. Устройство подходит для задач, где важны мобильность и точность: от ремонта электроники до полевых исследований. Работа от аккумулятора (до 6 часов) и вес 1.07 кг делают его идеальным для выездных работ.
Главные достоинства:
- Портативность — размеры 198×96×38 мм, USB-C для зарядки от Power Bank.
- Точность — погрешность 0.3% по напряжению, 1% по емкости.
- Универсальность — 2 канала осциллографа + мультиметр с TrueRMS.
- Надежность — защита от перегрузок (до 400 В на входах).
- Простота — автоматические замеры 7 параметров сигнала.
Эффективность
OWON HDS242 — это многофункциональный инструмент, заменяющий три устройства. Его цифровой осциллограф с разрешением 10 мВ/дел выявляет шумы в цепях питания, а встроенный мультиметр измеряет напряжение до 1000 В и ток до 10 А. Благодаря времени нарастания ≤8 нс, прибор точно отображает импульсные процессы в ШИМ-контроллерах или логических схемах.
Преимущества для повседневных задач
Прибор особенно полезен при ограниченном рабочем пространстве. Например, при ремонте ноутбука можно:
- Анализировать сигналы на материнской плате (2 канала одновременно).
- Проверять емкость конденсаторов мультиметром.
- Фиксировать кратковременные помехи с помощью режима однократного запуска.
Яркий 3.5-дюймовый экран с разрешением 320×240 пикселей отображает детализированные графики даже при ярком освещении. А поддержка USB-C позволяет передавать данные на ПК для дальнейшего анализа.
Идеальный выбор для динамичных условий
Благодаря пассивному охлаждению и защите от влажности (до 90%), HDS242 работает в гаражах, цехах или на открытом воздухе. В комплекте — сумка, щупы и пробники, что делает его готовым к использованию сразу после распаковки.
Документация и ПО OWON HDS242
Название
Язык
Версия
Размер и тип
Руководство пользователя OWON HDS242
Язык:
Русский
Версия:
V1.0.7
Размер и тип:
580 КБ,
PDF
Инструкция по эксплуатации для осциллографов OWON серии HDS200
Язык:
Английский
Размер и тип:
519 Кб,
pdf
Краткая инструкция по применению для портативных осциллографов OWON серии HDS200
Язык:
Английский
Размер и тип:
326 Кб,
pdf
SCPI протоколы для осциллографов OWON серии HDS200
Язык:
Английский
Размер и тип:
246 Кб,
pdf
Программное обеспечение для портативных осциллографов OWON серии HDS200
Язык:
Английский
Размер и тип:
80 Мб,
zip
zip
Показать больше
Показать меньше
Отзывы OWON HDS242
Евгений
24.09.2025 12:30:38
Начну с комплектации. Всё положили ничего не забыли, щуп один в комплектации только пришлось еще докупать, чехол удобный, но много щупов в него не положишь уже экран будет царапаться
по поводу самого осциллографа. Удобно что есть функция мультиметра, но это только опция поэтому немного медлит. В полевых условиях удобен т.к компактный, управление понятное, инструкция на русском есть, меню тоже русифицированное, по заявленным хар-кам все норм. Я доволен
по поводу самого осциллографа. Удобно что есть функция мультиметра, но это только опция поэтому немного медлит. В полевых условиях удобен т.к компактный, управление понятное, инструкция на русском есть, меню тоже русифицированное, по заявленным хар-кам все норм. Я доволен
SUPEREYES.RU
25.09.2025 06:47:23
Евгений
Начну с комплектации. Всё положили ничего не забыли, щуп один в комплектации только пришлось еще докупать, чехол удобный, но много щупов в него не положишь уже экран будет царапаться
по поводу самого осциллографа. Удобно что есть функция мультиметра, но это только опция поэтому немного медлит. В полевых условиях удобен т.к компактный, управление понятное, инструкция на русском есть, меню тоже русифицированное, по заявленным хар-кам все норм. Я доволен
Начну с комплектации. Всё положили ничего не забыли, щуп один в комплектации только пришлось еще докупать, чехол удобный, но много щупов в него не положишь уже экран будет царапаться
по поводу самого осциллографа. Удобно что есть функция мультиметра, но это только опция поэтому немного медлит. В полевых условиях удобен т.к компактный, управление понятное, инструкция на русском есть, меню тоже русифицированное, по заявленным хар-кам все норм. Я доволен
Здравствуйте, Евгений!
Выражаем вам благодарность за столь подробный отзыв о портативном осциллографе OWON HDS242. Нам приятно, что вы остались довольны его компактностью и удобством для работы в полевых условиях, а также оценили удобство русифицированного меню и полноту комплектации.
Спасибо, что выбрали нас. Пусть осциллограф надежно помогает в работе!
С уважением, Администрация магазина Суперайс
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6130
Модель (серия):
ADO204
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
19589
Модель (серия):
DSO152
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Частота дискретизации на канал, МВыб/с:
2,5
Добавить в избранное
Артикул (код товара):
16350
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
783
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
40613
Модель (серия):
JK5000-8
Производитель:
Jinko
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1800°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25558
Модель (серия):
NF-817L
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Измерение макс. длины кабеля, м:
500
Трассировка и идентификация кабеля:
Нет
Проверка целостности кабеля:
Нет
Добавить в избранное
Артикул (код товара):
21643
Модель (серия):
P-20A
Производитель:
GJ
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
20
Тип:
электрический
Регулировка температуры:
Нет
Возм. смены жала:
да
Макс. температура нагрева, °C:
420
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25571
Модель (серия):
NF-818L
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Измерение макс. длины кабеля, м:
800
Трассировка и идентификация кабеля:
Нет
Макс. дистанция обнаружения кабеля, м:
0,8
Добавить в избранное
Артикул (код товара):
21566
Модель (серия):
JST2901
Производитель:
AOTUO
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
100
Тип:
электрический
Регулировка температуры:
Нет
Возм. смены жала:
да
Тип нагревательного элемента:
медный
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3766
Модель (серия):
373
Производитель:
CXG
Страна производства:
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
5
Тип нагревательного элемента:
керамический
Добавить в избранное
Артикул (код товара):
25738
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
31487
Модель (серия):
SAT1015
Производитель:
HTOOL
Страна производства:
Китай
Гарантия, мес.:
12
Встроенный дисплей:
Да
Добавить в избранное
Артикул (код товара):
31315
Модель (серия):
SL107
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
65
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
420
Добавить в избранное
Артикул (код товара):
25553
Модель (серия):
NF-801B
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Измерение макс. длины кабеля, м:
2000
Трассировка и идентификация кабеля:
Нет
Проверка целостности кабеля:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
13769
Модель (серия):
650
Производитель:
SUGON
Страна производства:
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
60
Макс. температура нагрева, °C:
480
Добавить в избранное
Артикул (код товара):
859
Модель (серия):
-
Производитель:
Другой
Страна производства:
Гарантия, мес.:
3
Тип модуля:
Bluetooth
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
175
Модель (серия):
GM130
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая толщина, мм:
1
Макс. измеряемая толщина, мм:
300
Точность, %:
3
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4899
Модель (серия):
DSO1152S
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21716
Модель (серия):
NF-8509
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Измерение длины кабеля:
Да
Измерение макс. длины кабеля, м:
200
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
600
Проверка целостности кабеля:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
1103
Модель (серия):
UT70A
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
1104
Модель (серия):
UT70B
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

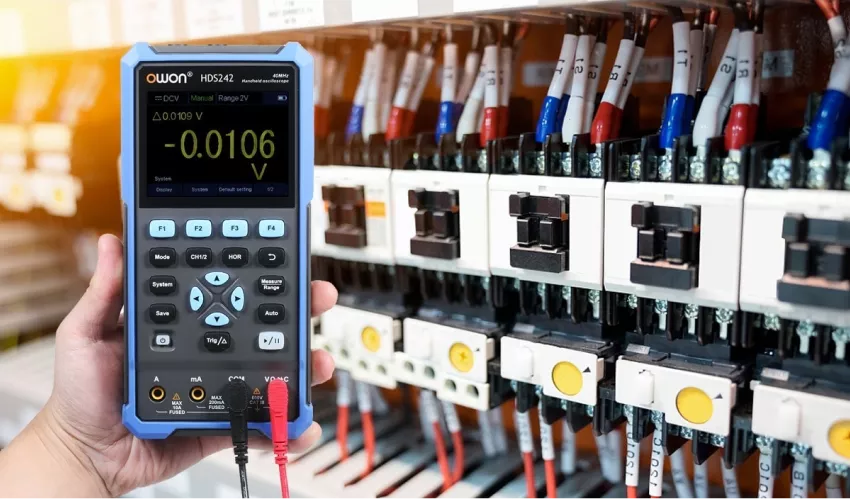

Артикул (код товара):
15972
Модель (серия):
HDS242
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
40
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
