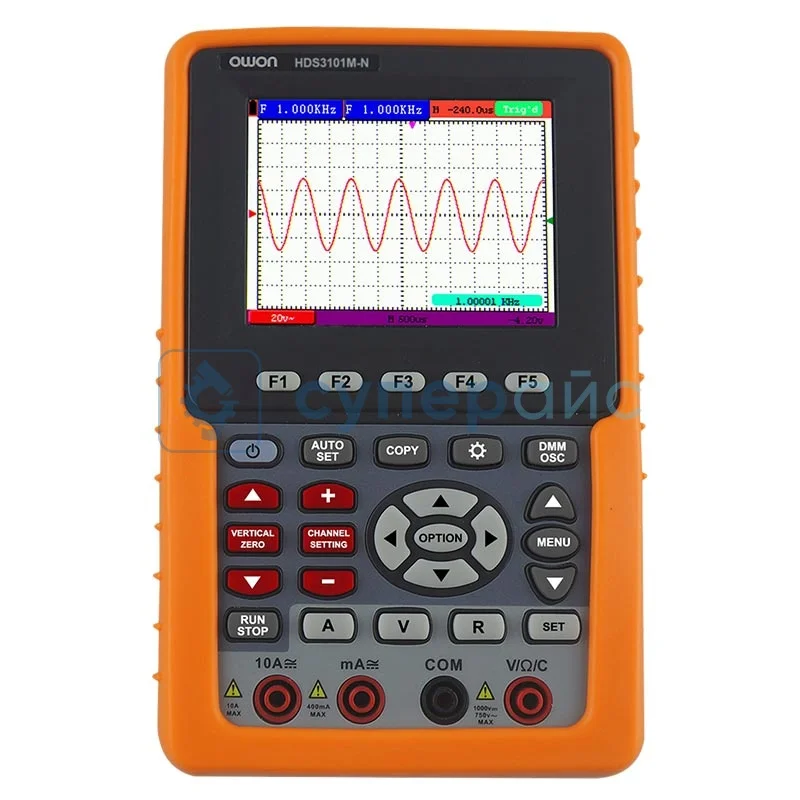

Портативный осциллограф OWON HDS3101M-N
23 760 ₽
23 760 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
24581
Модель (серия)
HDS3101M-N
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS3101M-N
Общие данные
Артикул (код товара)
24581
Производитель (бренд)
Модель (серия)
HDS3101M-N
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Коэффициенты пробников
1Х, 10Х, 100X, 1000 X
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
5 мВ/дел - 200 мВ/дев (смещение ±2 В), 500 мВ/дел - 5 В/дел (смещение ±50 В)
Точность усиления постоянного тока
±3%
Система синхронизации
Базовые типы триггера
по фронту, чередование
Расширенные типы триггера
видео
Горизонтальная система
Горизонтальная развёртка
5 нс/дел - 100 с/дел, шаг 1 - 2 - 5
Интерполяция
(Sinx)/x
Система измерения
Автоматические измерения
Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B
Математические операции
＋, －, ×, ÷, invert, FFT
Встроенные функции и опции
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
mini USB
RS-232
RS-232
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Обучение и научные исследования
Автомобильная диагностика
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты упаковки
340 x 80 x 240 мм
Вес брутто, кг
1,6

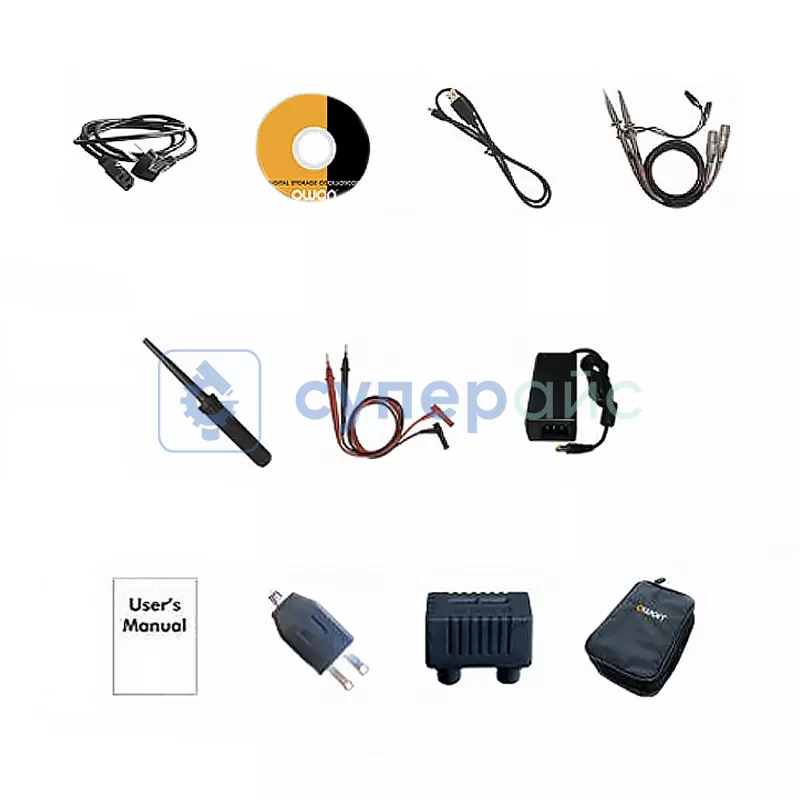

Комплектация
Комплектация
кабель питания - 1 шт
выход 5 В, 1 кГц - 1 шт
USB кабель - 1 шт
регулятор датчика - 1 шт
датчик - 1 шт
набор щупов мультиметра - 1 шт
адаптер - 1 шт
внешний модуль емкости - 1 шт
кейс для хранения - 1 шт
руководство пользователя - 1 шт
диск с программным обеспечением - 1 шт
выход 5 В, 1 кГц - 1 шт
USB кабель - 1 шт
регулятор датчика - 1 шт
датчик - 1 шт
набор щупов мультиметра - 1 шт
адаптер - 1 шт
внешний модуль емкости - 1 шт
кейс для хранения - 1 шт
руководство пользователя - 1 шт
диск с программным обеспечением - 1 шт
Описание OWON HDS3101M-N
Часто задаваемые вопросы
Чем портативный осциллограф отличается от настольного?
Ручной прибор работает от аккумулятора и помещается в руку, поэтому подходит для выездов и тесных мест. Настольный выигрывает по полосе, глубине памяти и экрану, но привязан к розетке. Выбор зависит от того, где вы измеряете чаще.
Что даёт совмещение осциллографа и мультиметра?
Комбинированный прибор заменяет два инструмента: вы смотрите форму сигнала и тут же меряете напряжение или сопротивление. На выезде это экономит место и время, потому что не нужно переключаться между разными устройствами и носить их отдельно.
На что смотреть по полосе пропускания?
Полоса показывает, до какой частоты прибор передаёт сигнал без заметного завала амплитуды. Берите с запасом относительно частот ваших сигналов, иначе быстрые фронты исказятся. Для цифровых импульсов запас особенно важен из-за высокочастотных составляющих.
Зачем в осциллографе встроенный генератор?
Генератор подаёт в цепь тестовый сигнал заданной формы и частоты, чтобы проверить прохождение и реакцию схемы. Это удобно при отладке фильтров, усилителей и датчиков, когда нужен управляемый источник, а внешний генератор с собой не взять.
Документация и ПО OWON HDS3101M-N
Название
Язык
Версия
Размер и тип
Программное обеспечение для осциллографов OWON серии HDS-N
Язык:
Английский
Размер и тип:
69.2 МБ,
ZIP
ZIP
Руководство пользователя для одноканальных осциллографов OWON серии HDS-N
Язык:
Английский
Версия:
1.1.3
Размер и тип:
2.53 МБ,
PDF
