Характеристики OWON TAO3102A
Общие данные
Основные характеристики
Встроенные функции и опции
I²C
SPI
CAN (опция)
Вертикальная система
Общие характеристики
LAN
Обучение и научные исследования
Описание OWON TAO3102A
Технические характеристики OWON TAO3102A
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Вертикальное разрешение | 14 бит |
| Длина записи | 40М |
| Частота обновления сигнала | 45 000 осциллограмм/с |
| Горизонтальный масштаб | 1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Входное сопротивление | 1 МОм ± 2 %, параллельно с 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 1 МОм ≤ 300 В (среднеквадратичное значение) |
| Точность усиления постоянного тока | ± 3 % |
| Коэффициент ослабления пробника | 0,001X - 1000X, шаг 1 - 2 - 5 |
| Частота дискретизации | ± 2,5 ч / млн |
| Вертикальная чувствительность | 1 мВ / дел - 10 В / дел (на входе) |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
| Декодирование шин | I2C, SPI, RS232, CAN |
| Режим триггера | автоматический, нормальный и одиночный |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
| Математические функции | ＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter |
| Хранение сигналов | 100 |
| Поддержка SCPI и LabVIEW | есть |
| Функция мультитриггера и декодирования шин | есть |
| Характеристики мультиметра | |
| Диапазон измерения постоянного напряжения | 2 - 1000 В |
| Диапазон измерения переменного напряжения | 2 - 750 В |
| Диапазон измерения постоянного тока | 20 А |
| Диапазон измерения переменного тока | 20 А |
| Диапазон измерения сопротивления | 200 Ом – 100 МОм |
| Тест диода | есть |
| Функция автоматического выбора диапазона | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB, LAN, Wi-Fi |
| Питание | аккумуляторная батарея 7,4 В, 8000 мАч |
| Время автономной работы | 5 ч |
| Габариты изделия | 270 x 191 x 48 мм |
| Габариты упаковки | 360 х 110 х 255 мм |
| Вес брутто | 3,6 кг |
| Комплектация |
осциллограф OWON TAO3102A - 1 шт кабель питания - 1 шт; адаптер питания - 1 шт; зонд - 1 шт; тестовый кабель мультиметра - 1 шт; модуль расширения - 1 шт; переходник BNC-SAM - 1 шт; USB micro кабель - 1 шт; USB кабель - 1 шт; держатель подставки - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица осциллографов OWON TAO серии
| Характеристики | TAO3072 | TAO3072A | TAO3074 | TAO3074A | TAO3102 | TAO3102A | TAO3104 | TAO3104A |
| Количество каналов | 2 | 2 | 4 | 4 | 2 | 2 | 4 | 4 |
| Полоса пропускания | 70 МГц | 70 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 100 МГц | 100 МГц |
| Частота дискретизации | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Мвыб/с |
| Вертикальное разрешение | 8 бит | 8/12/14 бит | 8 бит | 8/12/14 бит | 8 бит | 14 бит | 8 бит | 8/12/14 бит |
| Глубина памяти | 40 Мб | |||||||
| Частота обновления сигнала | 45 000 волн/с | |||||||
| Дисплей | 8 дюймов, 800×600 точек | |||||||
| Питание | Li-ion 8000 мАч, 5 часов работы | |||||||

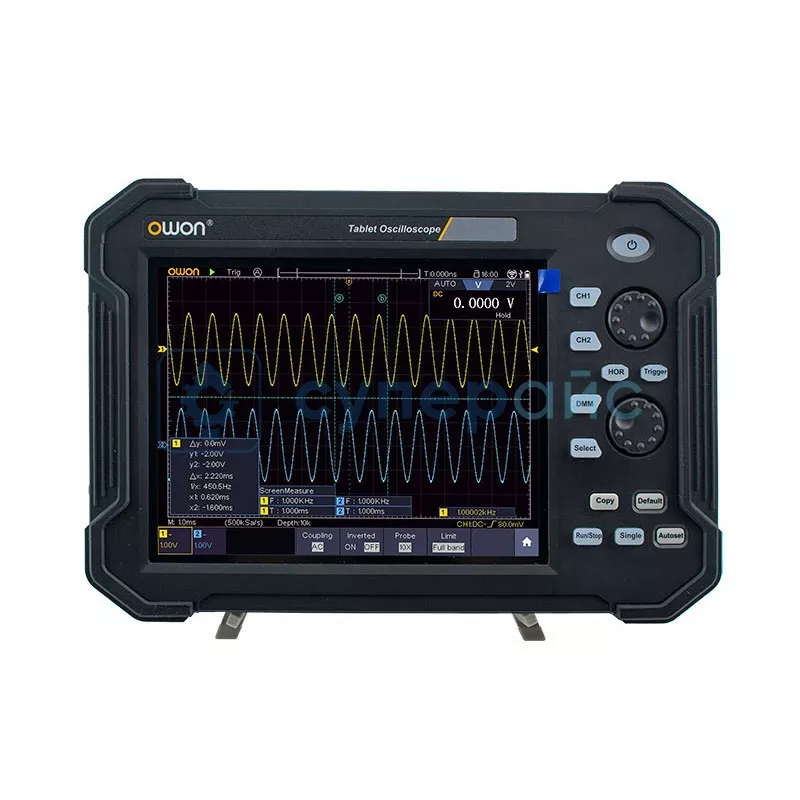

Портативный осциллограф OWON TAO3102A
Двухканальный цифровой осциллограф OWON TAO3102A - это высокотехнологичное компактное устройство, предназначенное для точного измерения и анализа сигналов. Модель располагает множеством функций, которые делают данный прибор выбором для профессионалов, работающих в области электроники и инженерного дела.
Этот мобильный осциллограф поддерживает стандартные протоколы SCPI и LabVIEW, что помогает легко интегрировать устройство в различные комплексы управления и автоматизации. Оснащен двумя каналами, что делает возможным одновременное отслеживание парных сигналов. Полоса пропускания устройства составляет 100 МГц, что обеспечивает высокую точность измерений даже при работе с высокочастотными сигналами. Частота дискретизации достигает 1 ГВыб/сек, что гарантирует максимально подробную информацию о каждом сигнале.
Устройство снабжено ярким и четким TFT ЖК экраном, который делает работу удобной, а результаты измерений — наглядными. Благодаря USB, LAN и WiFi-интерфейсам осциллограф можно подключить к компьютеру или другим устройствам для передачи данных или удаленного управления. Это упрощает работу и повышает эффективность оборудования.
Встроенный мультиметр может выполнять широкий спектр измерительных задач без необходимости приобретения дополнительного оборудования. Портативный осциллограф USB поддерживает быструю обработку информации для последующего анализа данных, что важно при работе в условиях ограничений по времени.
TAO3102A - надежное решение для тех, кто ценит качество и точность в работе. Возможности и характеристики делают модель подходящим инструментом для инженеров, научных работников и преподавателей в области электронной техники.
Документация и ПО OWON TAO3102A
Отзывы OWON TAO3102A
