Технические характеристики Victor 2202S
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 ГВыб/с на каждый канал |
| Коэффициент развёртки | 5 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
| Частота обновления сигнала | 10000 волн/с |
| Входные параметры | |
| Входной импеданс | 1 МОм ± 2%, параллельно 16 pF ± 10 pF |
| Максимальное входное напряжение | 400 В |
| Входные соединения | DC, AC, GND |
| Коэффициент ослабления датчика | 1 x, 10 x, 100 x, 1000 x |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ / дел - 10 В / дел |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Система измерения | |
| Курсорные измерения | XY |
| Режим мультиметра | |
| Постоянное напряжение (DC) | 200 мВ / 2 В / 20 В / 200 В / 1000 В |
| Переменное напряжение (AC) | 200 мВ / 2 В / 20 В / 200 В / 750 В |
| Постоянный ток (DC) | 200 мА / 10 А |
| Переменный ток (AC) | 200 мА / 10 А |
| Сопротивление | 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 МОм / 100 МОм |
| Емкость | 20 нФ / 200 нФ / 2 мкФ / 20 мкФ / 200 мкФ / 2 мФ |
| Точность |
±(0,05% / 0,3% / 0,5% + 3) постоянное напряжение ±(0,8% / 1% + 5) переменное напряжение ±(0,8% / 2,5% + 2) постоянный ток ±(1% / 2,8% + 5) переменный ток ±(0,8% / 1% / 3% + 3) сопротивление ±(3% + 10) емкость |
| Тест диодов | 0 В - 2 В |
| Удержание вычислений | есть |
| Генератор сигналов | |
| Частота формы волны |
синусоидальная волна: 0,1 Гц - 25 МГц прямоугольная волна: 0,1 Гц - 5 МГц треугольная волна: 0,1 Гц - 1 МГц пульсовая волны: 0,1 Гц - 5 МГц произвольная волна: 0,1 Гц - |
| Канал | 1 |
| Частота дискретизации | 125 МВыб/с |
| Вертикальное разрешение | 14 бит |
| Амплитуда | 0,01 Vpp - 2,5 Vpp (50 Ом) |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |
| Дисплей | цветной ЖК-дисплей, 3,5 дюймов |
| Питание |
литиевая батарея 18650, 3,7 В батарея 2200 мАч x 2 |
| Время работы | 6 часов |
| Индикатор уровня заряда батареи | есть |
| Интерфейс | USB Type C |
| Габариты | 198 х 96 х 38 мм |
| Габариты упаковки | 240 x 160 x 90 мм |
| Вес | ~ 600 г (без батареи) |
| Вес брутто | 1,06 кг |
| Комплектация |
осциллограф Victor 2202S - 1 шт кабель питания - 1 шт кабель USB Type-C - 1 шт |

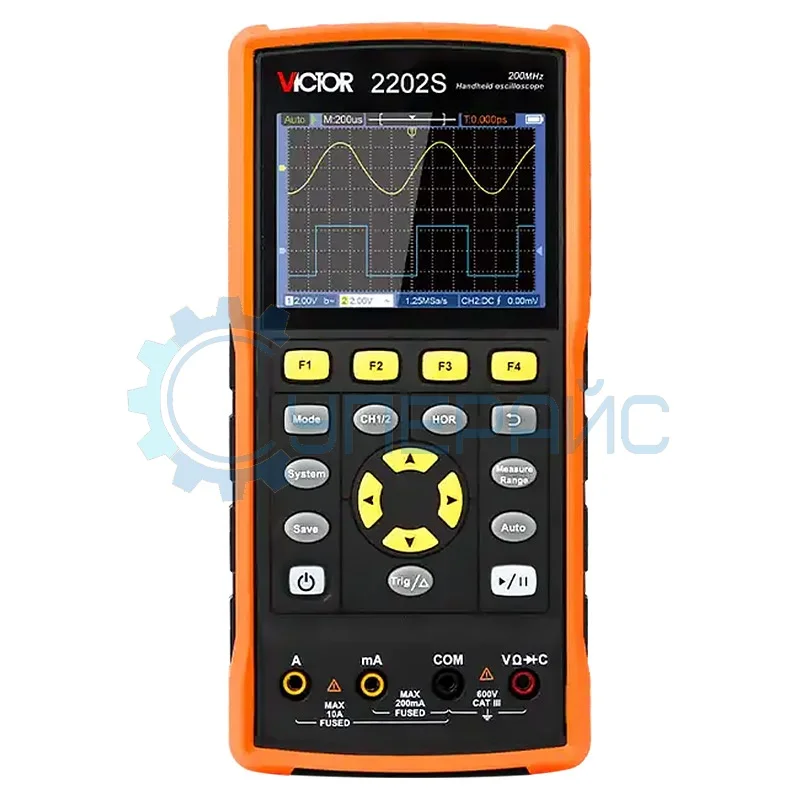

Профессиональный осциллограф Victor 2202S
Usb осциллограф портативный Victor 2202S — это цифровой измерительный прибор для работы с электрическими сигналами. Встроенный генератор сигналов даёт точное воспроизведение тестовых форм. Модель имеет двухканальный формат. Эта разработка фирмы Victor отличается эргономичным корпусом с удобно расположенными элементами управления.
Интерфейс USB Type C облегчает подключение к компьютеру либо ноутбуку. Такой подход помогает синхронизировать сбор данных при выездных работах, а также ускоряет передачу результатов.
Два канала располагают к параллельному анализу сигналов. Пропускная полоса 200 МГц обуславливает фиксацию высокочастотных колебаний.
Конструктивные аспекты:
- компактное исполнение;

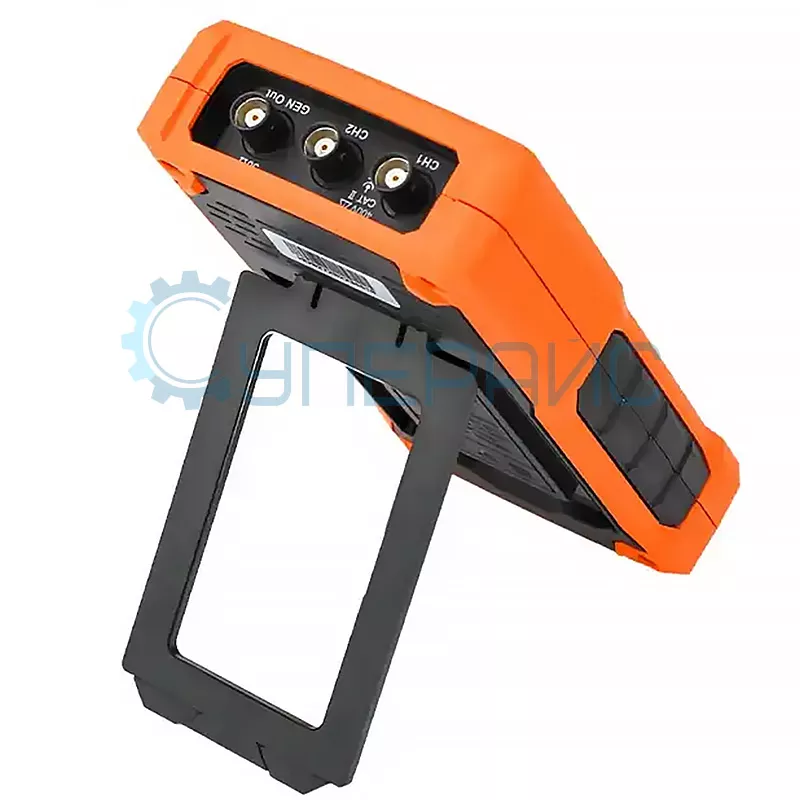

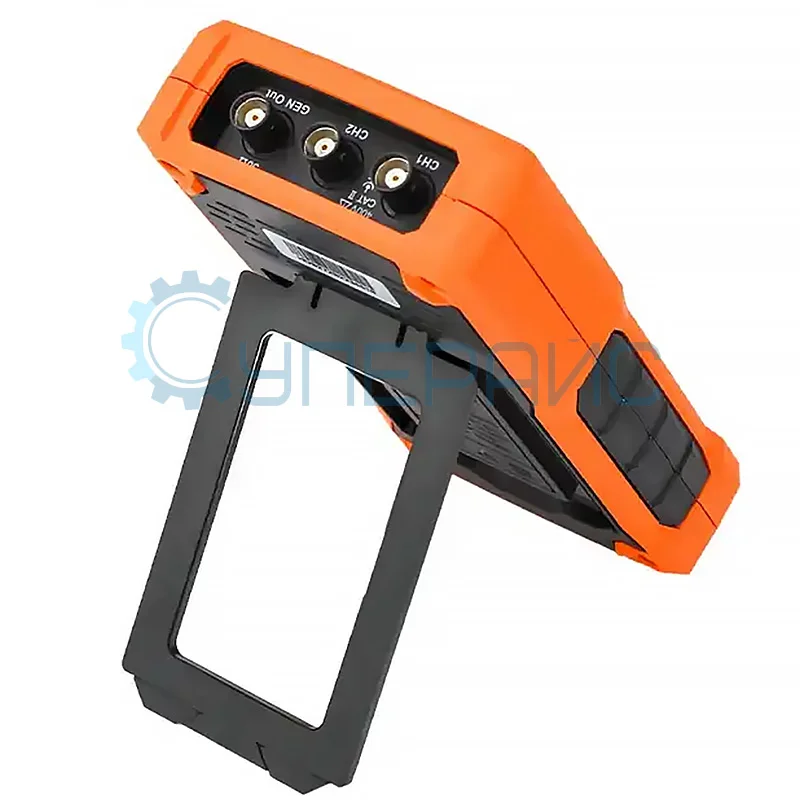

- наклонная подставка для установки на плоскости;
- разноцветные кнопки для лёгкой ориентации на панели.
Предлагаемый прибор Victor будет полезен при проверке радиоблоков. Мастера также применяют подобные осциллографы при диагностике электронных модулей. Аналитические группы с применением такого оборудования рассматривают различные отклики сигналов. Исследователи - анализируют работу схем в научных проектах. Сервисные отделы используют аппараты такой конфигурации при тестировании неисправных каскадов. Прибор может применяться при работе с лабораторными стендами.
Дополнительные выгоды:
- настройка под разные задачи;
- удобство в условиях ограниченного пространства;
- до шести часов автономной работы.
