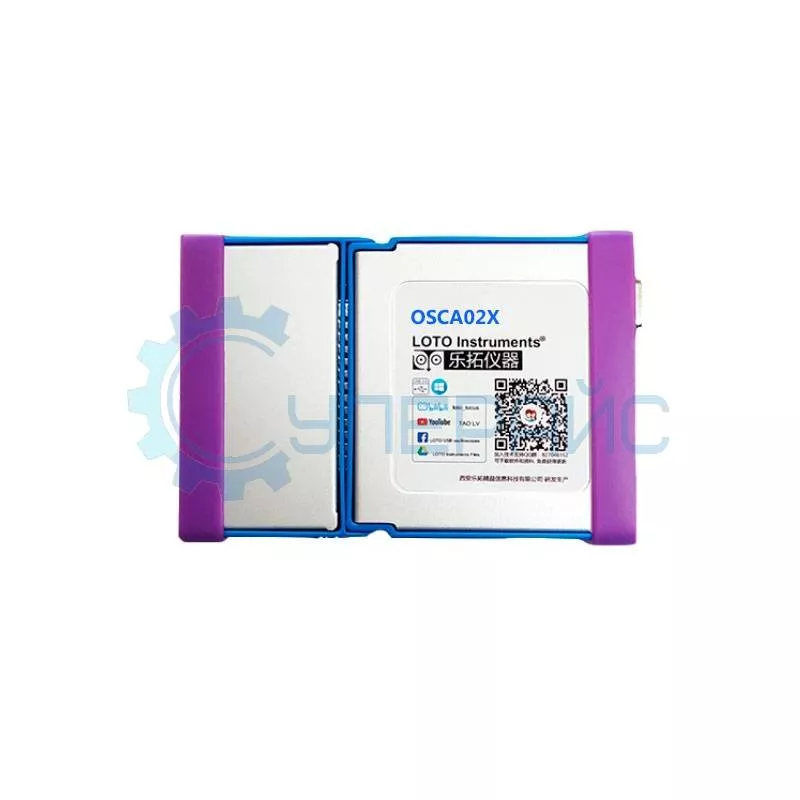

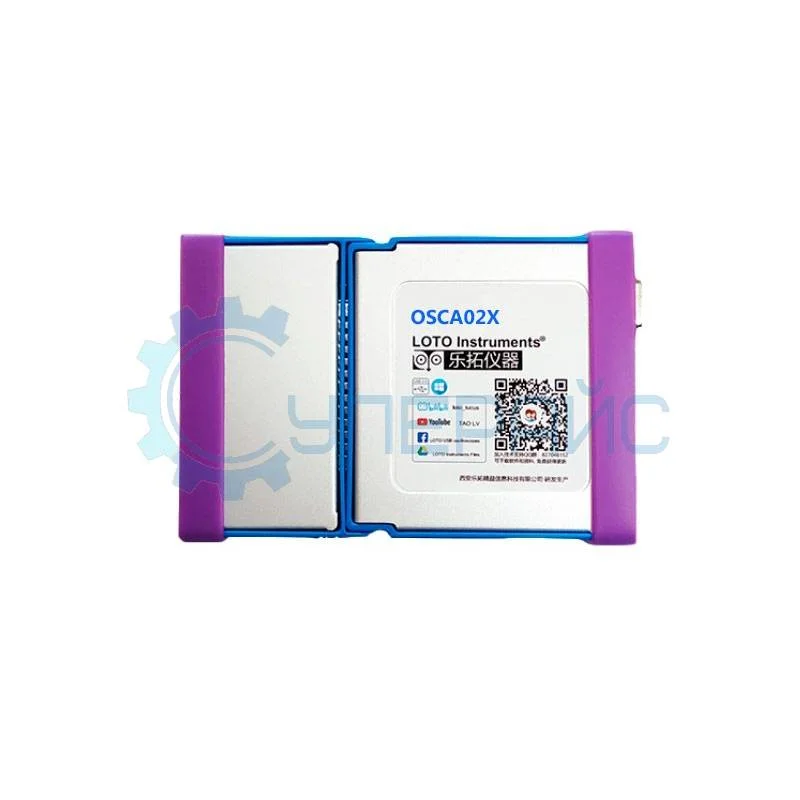

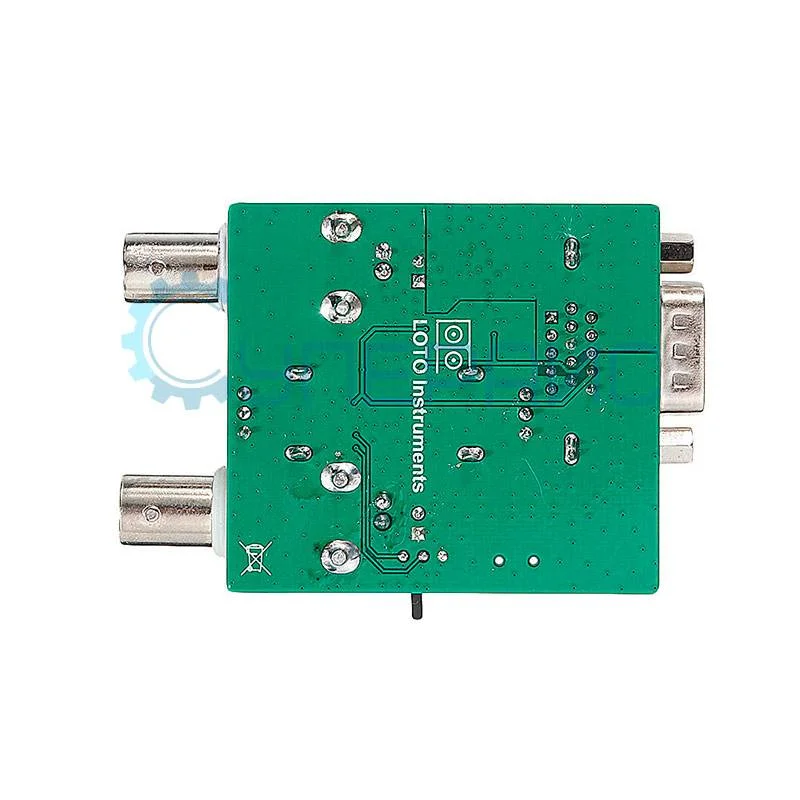

Виртуальный цифровой осциллограф LOTO OSCA02X
Артикул (код товара): 10062
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
16 410 ₽
16 410 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
10062
Модель (серия)
OSCA02X
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCA02X
Общие данные
Артикул (код товара)
10062
Производитель (бренд)
Модель (серия)
OSCA02X
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Digital I/O
Digital I/O
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Описание LOTO Instruments OSCA02X
Технические характеристики LOTO OSCA02X
| Количество каналов | 2 |
| Полоса пропускания | 35 МГц |
| Частота дискретизации | 100 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 60 с / дел, в 32 диапазонах |
| Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса |
| Режим триггера | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 1 - 99 % от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики |
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа |
| Функция Pass / Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 Кб |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 Мб - 20 Гб |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |
| Модуль логического анализатора | |
| Количество каналов | 6 |
| Уровень | TTL |
| Низкое входное напряжение | 0 - 0,8 В |
| Высокое входное напряжение | 2 - 3,3 В |
| Модуль генератора сигналов | |
| Количество каналов | 1 |
| Полоса пропускания | 13 МГц |
| Выходной сигнал | синусоидальный, треугольный, прямоугольный |
| Амплитудный диапазон | 0 - 4 В |
| Амплитудное разрешение | 50 мВ |
| Амплитудный шум | 40 мВ - 80 мВ |
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
| Диапазон смещения постоянного тока | 0 - 4 В |
| Разрешение смещения постоянного тока | 100 мВ |
| Автоматическая развертка частоты | с помощью поддержки ПО |
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания |
| Общие характеристики | |
| Интерфейс | USB |
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg |
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) |
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 до 40 ℃ |
| Температура хранения | от -20 до 60 ℃ |
| Габариты | 153 х 93 х 23 мм |
| Вес нетто | 210 г |

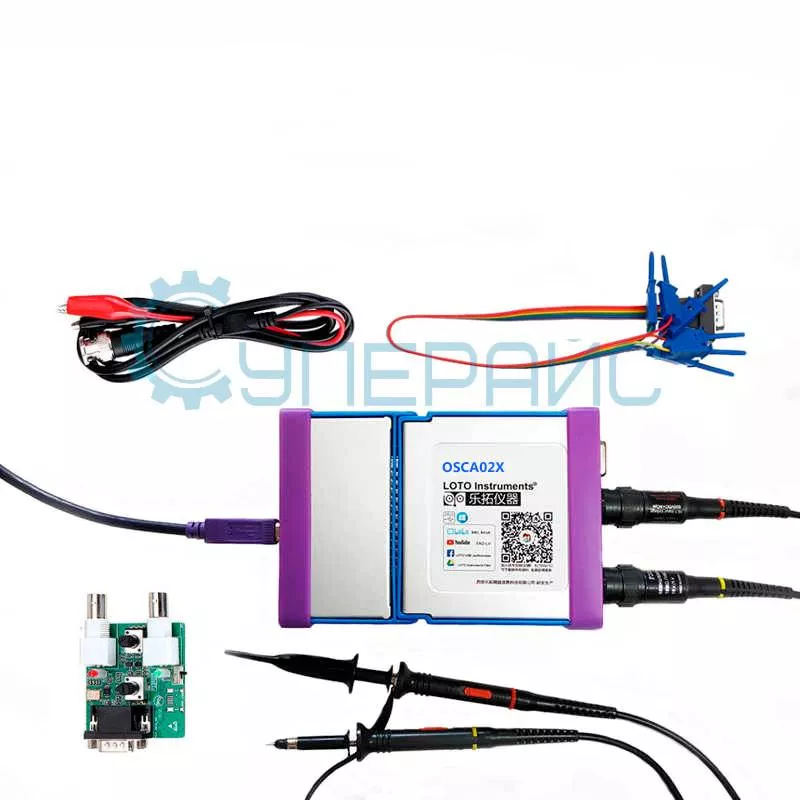

| Комплектация | USB осциллограф LOTO OSCA02X - 1 шт |
|
USB кабель - 1 шт щупы для осциллографа - 2 шт модуль логического анализатора - 1 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт |
|
| Совместимость |
кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием дифференциальный модуль изоляции LOTO IDM01 токовый пробник LOTO AC100A дифференциальный токовый пробник LOTO C30A |
USB осциллограф LOTO OSCA02X
Этот виртуальный осциллограф — решение для инженеров, энтузиастов и профессионалов, которые ищут высококачественный инструмент для анализа сигналов. С LOTO OSCA02X вы раскроете потенциал своих проектов и улучшите навыки в области электроники.
Преимущества модели
Этот осциллограф в виде USB-приставки — надёжный, универсальный и высокофункциональный инструмент, который поможет в решении разных задач. Его достоинства:
- Превосходные входные характеристики. Осциллограф обладает высокой пропускной способностью и широким диапазоном частот, что позволяет точно анализировать сигналы.
- Обеспечивает точную синхронизацию электросигналов, что позволяет получать точные результаты измерений. Система синхронизации важна при работе с двумя каналами или сложными сигналами.
- Обладает несколькими каналами ввода для одновременного измерения и анализа нескольких сигналов. Количество каналов, равное двум, делает его подходящим инструментом для наблюдения за двумя независимыми процессами или сложными проектами.

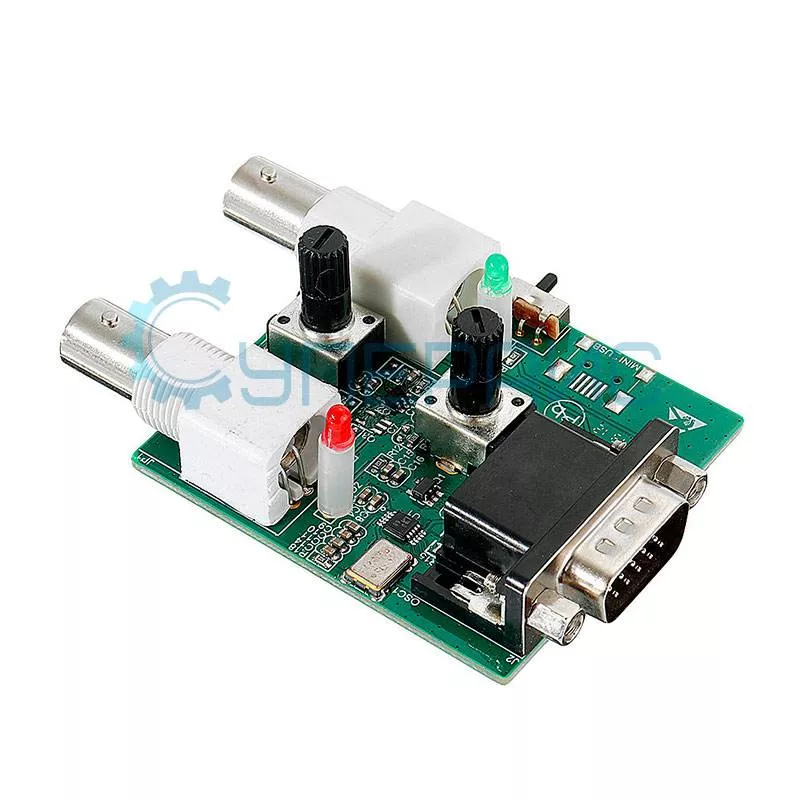

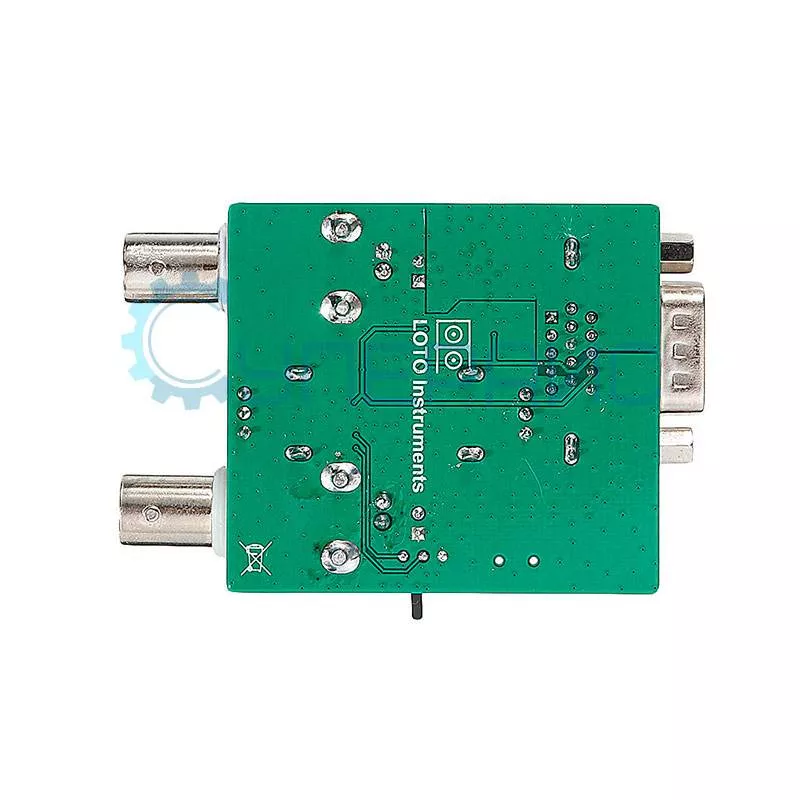

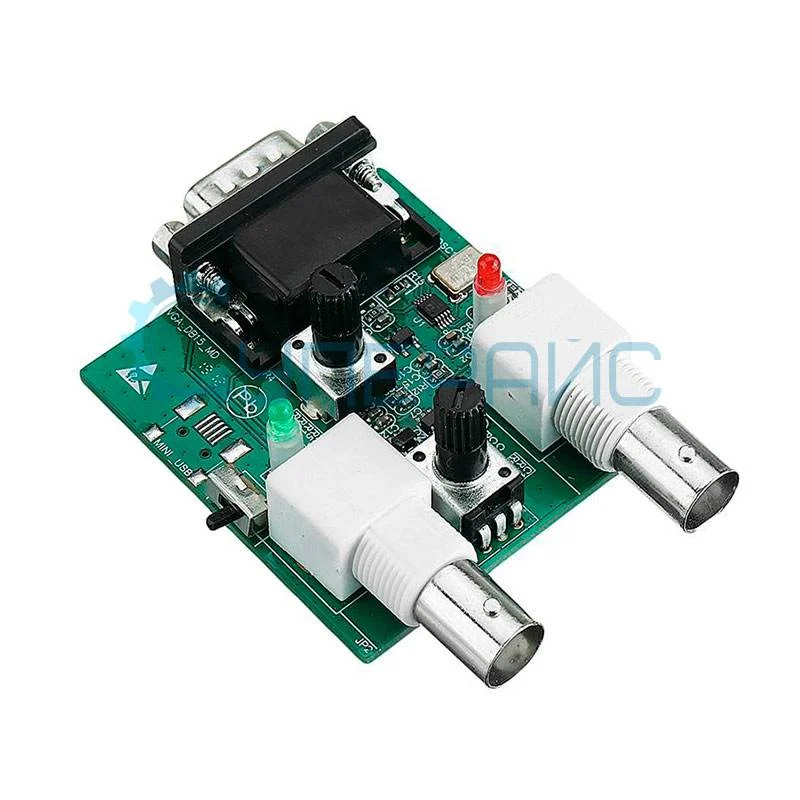

Этот осциллограф, а также комплектные модуль логического анализатора и генератора сигналов станут помощниками в проектах, независимо от того, начинающий вы инженер или профессионал.
Документация и ПО LOTO Instruments OSCA02X
Название
Язык
Версия
Размер и тип
Спецификация для цифрового USB осциллографа LOTO OSCA02X
Язык:
Английский
Версия:
15.0
Размер и тип:
1.4 МБ,
PDF
Инструкция по эксплуатации программного обеспечения цифрового USB осциллографа LOTO OSCA02X
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Драйвер для цифрового USB осциллографа LOTO OSCA02X
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Программное обеспечение цифрового для USB осциллографа LOTO OSCA02X
Язык:
Английский
Размер и тип:
6.29 МБ,
RAR
RAR
Показать больше
Показать меньше
