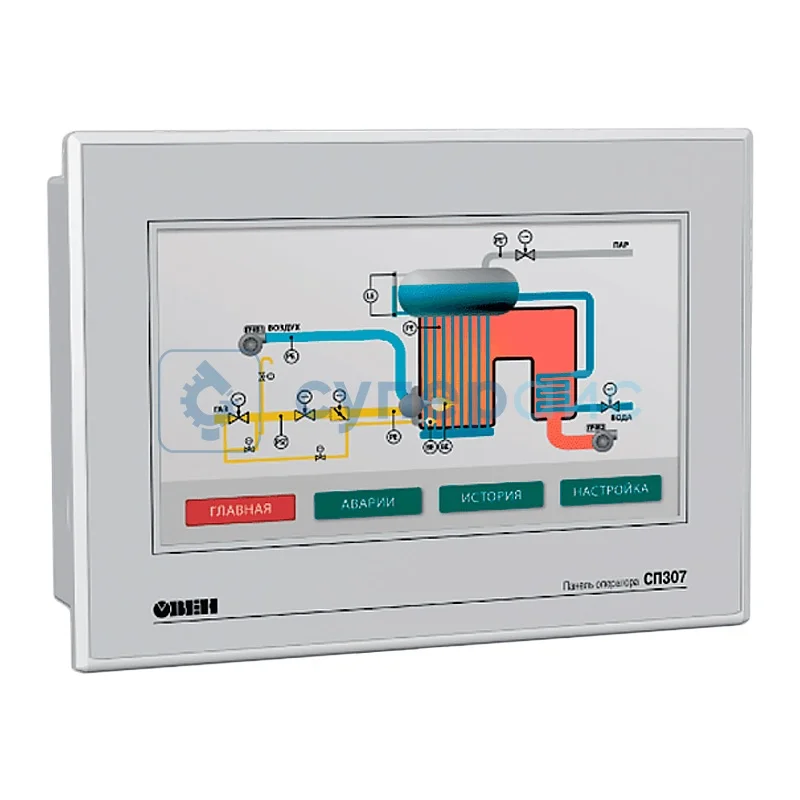

Панель оператора Овен СП307-Р
Артикул (код товара): 30480
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
43 229 ₽
43 229 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
30480
Модель (серия)
СП307-Р
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен СП307-Р
Общие данные
Артикул (код товара)
30480
Производитель (бренд)
Модель (серия)
СП307-Р
Страна производства
Россия
Гарантия, мес.
12
Основные характеристики
Безопасность и защита
Степень защиты IP
IP65
Общие характеристики
Интерфейсы
RS-485
RS-232
Ethernet
USB
RS-232
Ethernet
USB
Описание Овен СП307-Р
Технические характеристики Овен СП307-Р
| Процессор | AT91SAM9G35-CU |
| Частота | 400 МГц |
| Память программ (Flash) | 128 Мб |
| Допустимое число циклов перезаписи Flash-памяти, на блок данных | 75 000 |
| Оперативная память | 128 Мб |
| Часы реального времени (RTC) | есть, энергонезависимые |
| Звук | пьезоизлучатель, с возможностью управления из программы |
| DIP-переключатели | 4 шт (два – свободно программируемые) |
| Дисплей | |
| Тип | TFT LCD, сенсорный |
| Тип подсветки | LED (светодиодная подсветка) |
| Количество цветов | 16,7 млн (TrueColor) |
| Диагональ | 7 дюймов |
| Разрешение | 800 × 480 пикселей |
| Рабочая зона | 154,1 x 85,9 мм |
| Яркость | 200 кд / м² |
| Контрастность | 500:1 |
| Время наработки на отказ подсветки | 50000 часов при температуре 25 °C |
| Интерфейсы | |
| COM-порты |
1 x RS-232 / RS-485 (Download-порт / DB9M) – для подключения устройств и загрузки проектов; 1 x RS-232 / RS-485 (PLC-порт / DB9M) – для подключения устройств (интерфейсы RS-232 и RS-485 являются аппаратно-независимыми) |
| Сигналы RS-232 | RXD, TXD, GND |
| Сигналы RS-485 | A, B |
| Поддерживаемые протоколы | Modbus RTU (Master/Slave), Modbus ASCII (Master) |
| USB Device | 1 x USB 2.0 B – для загрузки проектов |
| Ethernet | 1 x 10 / 100 Мбит / c (RJ45) – для подключения устройств |
| Поддерживаемые протоколы | Modbus TCP (Master / Slave) |
| USB Host | 1 x USB 2.0 A – для архивов, импорта файлов |
| Поддерживаемые файловые системы | FAT16, FAT32 |
| Поддерживаемый размер накопителей | до 32 Гб |
| Общие характеристики | |
| Потребляемая мощность | 8 Вт |
| Потребляемый ток | 0,25 А |
| Питание | DC: 23 - 27 В (номинальное 24 В), сопротивление изоляции 10 МОм |
| Степень защиты | IP20, IP65 |
| Средний срок службы | 10 лет |
| Интерфейс | RS-485, RS-232, USB, Ethernet |
| Рабочая температура | 0 - 50 °С |
| Температура хранения | - 20 - 60 °С, влажность 10 - 90 % |
| Габариты | 200,4 x 146,9 x 49,0 мм |
| Вес | 1 кг |
| Комплектация | панель оператора Овен СП307-Р – 1 шт |
| руководство по эксплуатации – 1 шт | |
Часто задаваемые вопросы
Зачем нужна панель оператора?
Панель выводит на экран показания, кнопки и мнемосхемы, поэтому оператор видит весь процесс и управляет установкой касанием. Она заменяет россыпь физических кнопок и ламп одним дисплеем, экономя место на дверце щита. Это делает управление наглядным и понятным, а оператор работает со схемой установки, а не с абстрактными переключателями и лампочками.
Панель сама управляет процессом?
Нет, логику считает контроллер, а панель показывает его величины и передаёт команды оператора обратно в систему. Экраны рисуют заранее в среде разработки и привязывают к переменным контроллера. Панель работает как интерфейс между человеком и системой, а не как вычислитель, поэтому без подключённого и запрограммированного контроллера она сама ничем не управляет.
Как проверить совместимость с контроллером?
Смотрят интерфейсы и протоколы связи панели и контроллера: они должны совпадать, иначе приборы не поймут друг друга. Многие панели работают с распространёнными промышленными протоколами, что упрощает подключение к типовому оборудованию. Перед покупкой сверяют список поддерживаемых интерфейсов с тем, что есть у вашего контроллера, чтобы связь заработала без дополнительных преобразователей.
Какую диагональ экрана выбрать?
Диагональ подбирают под объём информации: чем больше параметров и мнемосхем, тем крупнее нужен экран, чтобы всё читалось. Мелкий дисплей экономит место в щите, но тесен для сложных установок с множеством узлов. Оценивают, сколько величин оператор должен видеть одновременно, и берут запас, чтобы экраны не выходили перегруженными и мелкими.
Документация и ПО Овен СП307-Р
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации панели оператора Овен серии СП3хх
Язык:
Русский
Версия:
1.5
Размер и тип:
1 МБ,
PDF
Конфигуратор СП300 для панелей оператора Овен
Язык:
Русский
Размер и тип:
43,9 МБ,
ZIP
ZIP
