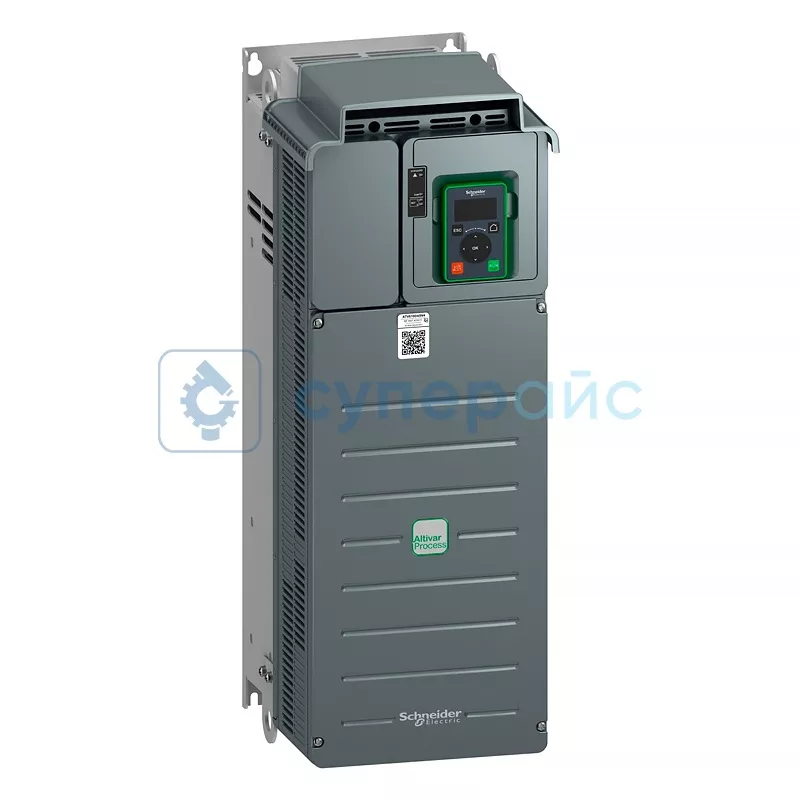

Частотный преобразователь Schneider Electric ATV610D45N4
Артикул (код товара): 30018
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
147 250 ₽
147 250 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
30018
Модель (серия)
ATV610D45N4
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATV610D45N4
Артикул (код товара)
30018
Модель (серия)
ATV610D45N4
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Описание Schneider Electric ATV610D45N4
Технические характеристики Schneider Electric ATV610D45N4
| Серия | ATV610 |
| Тип | преобразователь частоты |
| Исполнение | устанавливаемый в шкафу |
| Количество аналоговых входов | 3 |
| Количество дискретных входов | 6 |
| Количество аналоговых выходов | 2 |
| Количество релейных выходов | 3 |
| Тип охлаждения | принудительная конвекция |
| Мощность двигателя |
45 кВт нормальная нагрузка; 37 кВт для тяжелых условий |
| Линейный ток |
92,9 A в 380 В (нормальная нагрузка); 82,7 A в 460 В (нормальная нагрузка); 80,5 A в 380 В (для тяжелых условий); 69,6 A в 460 В (для тяжелых условий) |
| Предполагаемый линейный Isc | 22 кА |
| Полная мощность |
65,9 кВт в 460 В (нормальная нагрузка); 55,4 кВт в 460 В (для тяжелых условий) |
| Непрерывный выходной ток |
88 А в 4 кГц для нормальная нагрузка; 75 А в 4 кГц для тяжелых условий |
| Макс. переходной ток |
97 A в течение 60 с (нормальная нагрузка); 112 A в течение 60 с (для тяжелых условий) |
| Номинальная частота коммутации | 4 кГц |
| Частота коммутации | 2 - 12 кГц регулируемая |
| Количество скоростей | 16 предустановленных скоростей |
| Протокол порта связи | Modbus serial |
| Длительность выборки |
5 мс ± 0,1 мс (AI1, AI2, AI3) - аналоговый вход; 2 мс ± 0,5 мс (DI1…DI6) задаваемый - дискретный вход; 5 мс ± 1 мс (DI5, DI6) задаваемый - импульсный ввод; 10 мс ± 1 мс (AQ1, AQ2) - аналоговый выход |
| Точность |
± 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход; ± 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Время обновления | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Защита от | повышенной температуры, короткого замыкания, перенапряжения, перегрузки по току |
| Разрешение по частоте |
дисплейный блок: 0,1 Гц; аналоговый вход: 0,012 / 50 Гц |
| Электрическое соединение |
управление, винтовой зажим: 0,5 - 1,5 мм²; со стороны линии, винтовой зажим: 35 - 50 мм²; двигатель, винтовой зажим: 35 - 50 мм² |
| Скорость передачи | 4,8, 9,6, 19,2, 38,4 кб/с для Modbus serial |
| Уровень шума | 65 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Общие характеристики | |
| Номинальное напряжение сети | 380 - 460 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP20 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Рабочая температура | -15 - 45 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 226 x 613 x 271 мм |
| Вес нетто | 25,5 кг |
| Вес брутто | 30,2 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV610D45N4 – 1 шт |
Преобразователь частоты Schneider Electric ATV610D45N4
Преобразователь частоты Schneider Electric ATV610D45N4 выступает устройством управления электродвигателями в промышленных системах. Аппарат относится к серии ATV610 и предназначен для установки в шкафу управления.
Основные технические параметры:
- номинальное напряжение сети составляет 380-460 В (трёхфазовое);
- поддерживается непрерывный выходной ток 88 или 75 А при частоте коммутации 4 кГц в зависимости от нагрузки;
- рабочая температура лежит в диапазоне от -15 до +45 градусов Цельсия;
- реализована степень защиты IP20;
- уровень шума заявлен как 65 дБ.
ATV610D45N4 работает с двигателем мощностью до 45 кВт в режиме нормальной нагрузки или 37 кВт для тяжелых условий эксплуатации. Преобразователи частоты для автоматизации этой модели рассчитаны на линейный ток 92,9 А при напряжении 380 В и 82,7 А при 460 В для стандартного режима работы.
Устройство располагает развитой системой входов и выходов, предназначенных для интеграции в автоматизированные комплексы. Преобразователь имеет 3 аналоговых и 6 дискретных входов. Конструкция включает также 2 аналоговых и 3 релейных выхода.
Возможности управления и настройки:
- частота коммутации настраивается в диапазоне 2-12 кГц;
- программируются 16 предустановленных скоростей работы;
- устанавливается разрешение по частоте 0,1 Гц через дисплейный блок;
- максимальный переходной ток 97 А достигается в течение 60 секунд при нормальной нагрузке.
Преобразователь поддерживает протокол Modbus serial для интеграции в сети промышленной автоматизации. Интерфейс RJ-45 с двухпроводной линией RS-485 работает на скоростях передачи от 4,8 до 38,4 кб/с. Количество адресуемых устройств составляет от 1 до 247 узлов.
Такие комплектующие для системы автоматизации подходят специалистам по наладке электроприводов, инженерам систем управления и техникам промышленного оборудования. Устройство может найти применение на производственных линиях, насосных станциях и в вентиляционных системах.
Документация и ПО Schneider Electric ATV610D45N4
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации преобразователей частот Schneider Electric серии ATV610
Язык:
Русский
Размер и тип:
2.84 МБ,
PDF
Отзывы Schneider Electric ATV610D45N4
Анатолий
14.10.2025 08:36:07
Поставили преобразователь на насосную станцию для 45-кВт двигателя. Компактный, легко установили в шкаф. Тянет ток стабильно, выдерживает без перегрева. Modbus работает без сбоев, настройка через SoMove заняла пару часов. Шум вентиляторов заметен, но это не проблема. Консультанты этого магазина пошли на уступки по доставке, помогли с выбором
SUPEREYES.RU
15.10.2025 06:39:15
Анатолий
Поставили преобразователь на насосную станцию для 45-кВт двигателя. Компактный, легко установили в шкаф. Тянет ток стабильно, выдерживает без перегрева. Modbus работает без сбоев, настройка через SoMove заняла пару часов. Шум вентиляторов заметен, но это не проблема. Консультанты этого магазина пошли на уступки по доставке, помогли с выбором
Поставили преобразователь на насосную станцию для 45-кВт двигателя. Компактный, легко установили в шкаф. Тянет ток стабильно, выдерживает без перегрева. Modbus работает без сбоев, настройка через SoMove заняла пару часов. Шум вентиляторов заметен, но это не проблема. Консультанты этого магазина пошли на уступки по доставке, помогли с выбором
Здравствуйте, Анатолий!
Выражаем вам благодарность за отзыв о преобразователе частоты. Мы рады, что прибор успешно справляется с питанием 45-кВт двигателя на насосной станции, и вы оценили его стабильность и компактность при установке в шкаф. Нам также приятно, что подключение по Modbus и настройка через SoMove прошли успешно.
Отдельно благодарим вас за высокую оценку работы наших консультантов и готовности пойти на уступки в вопросе доставки и выбора оборудования.
С уважением, Администрация магазина Суперайс
