Характеристики Овен ПЛК110-23.30-ТЛ
Общие данные
Описание Овен ПЛК110-23.30-ТЛ
Технические характеристики Овен ПЛК110-24.30-ТЛ
| Серия | ПЛК110-ТЛ |
| Напряжение питания | 24 В |
| Количество точек ввода/вывода | 30 |
| Система исполнения ПЛК | Телемеханика Лайт |
| Функционал | |
| Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ | есть |
| Объединение в один проект большого количества контроллеров | есть |
| Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты | есть |
| Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике | есть |
| Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений | есть |
| Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа | есть |
| Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)) | есть |
| Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень | есть |
| Три уровня доступа: чтение данных, конфигурирование, администрирование | есть |
| Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер) | есть |
| Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS | есть |
| Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104 | есть |
| Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение | есть |
| Ведение архива на USB-носителе | есть |
| Применение |
построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/0,4 кВ); построение систем телемеханики и АСУ ТП железнодорожного транспорта; создание распределенных систем противоаварийной автоматики и контроля электроснабжения; построение систем электроснабжения предприятий; системы мониторинга работы оборудования; системы управления освещением |
| Цифровые (дискретные) входы | |
| Количество входов | 18 |
| Тип входов по ГОСТ Р 51841-2001 | 1 |
| Напряжение «логического нуля» | -3 - 5 В |
| Максимальный ток «логического нуля» | 2 мА |
| Напряжение «логической единицы» | 15 - 30 В |
| Максимальный ток «логической единицы» | 9 мА (при 30 В) |
| Минимальная длительность импульса, воспринимаемого дискретным входом | для обычных входов: 1,6 мс (меандр) |
| Подключаемые входные устройства |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором; дискретные сигналы с напряжением от минус 3 до 30 В |
| Дискретные выходы (контакты электромагнитных реле) | |
| Количество релейных выходных каналов | 12 |
| Максимальный ток, коммутируемый контактами реле | не более 3 А |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно | не более 10 мс (выходы DО1…DО12) |
| Суммарный максимальный ток нагрузки группы реле |
COM1-COM2: 3 А; COM3: 3 А; COM4: 3 А; COM5: 12 А; COM6: 12 А |
| Механический ресурс реле | не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке; не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной |
| Интерфейсы связи | |
| RS-485 | 2 |
| RS-232 | 1 |
| RS-232-Debug | 1 |
| Ethernet 100 Base-T | 1 |
| Общие характеристики | |
| Напряжение питания |
от 9 до 30 В постоянного тока при Т > минус 20 °С; от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С; (номинальное 12 или 24 В) |
| Потребляемая мощность | 28 Вт |
| Параметры встроенного источника питания | выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА |
| Комплектация |
контроллер Овен ПЛК110-24.30-ТЛ – 1 шт; кабель КС14 – 1 шт; паспорт и гарантийный талон – 1 экз; руководство по эксплуатации – 1 экз |

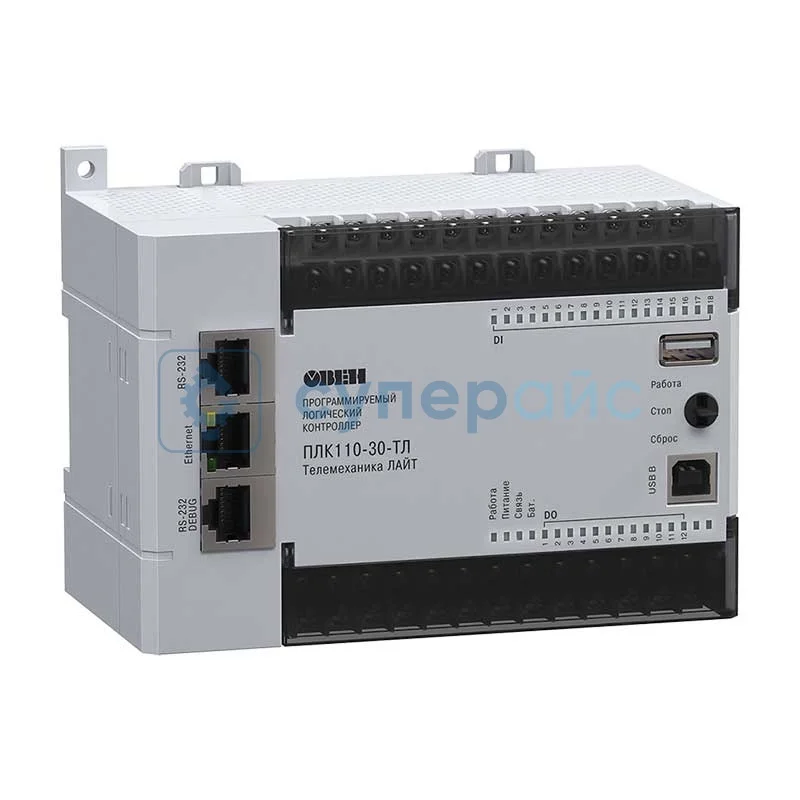

Логический контроллер Овен ПЛК110-23.30-ТЛ
Программируемые логические контроллеры PLC Овен ПЛК110-23.30-ТЛ разработаны для нужд промышленной автоматизации. Особенностью этих устройств выступает тип системы исполнения ПЛК - реализованная "Овен" "Телемеханика лайт".
Напряжение питания 24 В и 18 цифровых входов обуславливают универсальность прибора. Модель легко интегрировать в уже работающие комплексы автоматизации.
Прозрачный канал доступа по протоколу TCP/IP обуславливает удобство удаленного управления.
Система исполнения предоставляет обширный набор инструментов для проектирования. Функционал контроллера позволяет программировать из SCADA-системы "Телемеханика ЛАЙТ". Поддерживается объединение множества контроллеров в одном проекте. Встроенная библиотека устройств "ОВЕН" предлагает готовые решения конфигурации.
Модель работает на основе 12 выходных каналов электромагнитного реле. Этот тип встроенного выходного элемента обуславливает надежность и долговечность контроллера.
Преимущества модели:
- гибкость интеграции;
- поддержка масштабируемости;
- быстрая разработка и внедрение;
- безопасная долгосрочная эксплуатация;
- совместимость с другим оборудованием бренда.
Сферой возможного применения ПЛК охватываются:
- промышленные объекты с распределенными системами управления;
- объекты с потребностью в удаленном мониторинге (железнодорожная инфраструктура, электрические подстанции)
- производства с частым обновлением технологических процессов.
