Характеристики Schneider Electric ATV630D18N4
Описание Schneider Electric ATV630D18N4
Технические характеристики Schneider Electric ATV630D18N4
| Серия | ATV630 |
| Тип | преобразователь частоты |
| Исполнение | стандартное |
| Количество аналоговых входов | 3 |
| Количество дискретных входов | 8 |
| Количество аналоговых выходов | 2 |
| Количество релейных выходов | 3 |
| Тип охлаждения | принудительная конвекция |
| Мощность двигателя |
18,5 кВт нормальная нагрузка; 15 кВт для тяжелых условий |
| Линейный ток |
33,4 A в 380 В (нормальная нагрузка); 28,9 A в 480 В (нормальная нагрузка); 27,7 A в 380 В (для тяжелых условий); 24,4 A в 480 В (для тяжелых условий) |
| Предполагаемый линейный Isc | 50 кА |
| Полная мощность |
24 кВт в 480 В (нормальная нагрузка); 20,3 кВт в 480 В (для тяжелых условий) |
| Непрерывный выходной ток |
39,2 А в 4 кГц для нормальная нагрузка; 31,7 А в 4 кГц для тяжелых условий |
| Макс. переходной ток |
43,1 A в течение 60 с (нормальная нагрузка); 47,6 A в течение 60 с (для тяжелых условий) |
| Номинальная частота коммутации | 4 кГц |
| Частота коммутации |
2 - 12 кГц регулируемая; 4 - 12 кГц регулируемая |
| Количество скоростей | 16 предустановленных скоростей |
| Протокол порта связи | Modbus serial |
| Длительность выборки |
5 мс ± 0,1 мс (AI1, AI2, AI3) - аналоговый вход; 2 мс ± 0,5 мс (DI1…DI6) задаваемый - дискретный вход; 5 мс ± 1 мс (DI5, DI6) задаваемый - импульсный ввод; 10 мс ± 1 мс (AQ1, AQ2) - аналоговый выход |
| Точность |
± 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход; ± 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Время обновления | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Защита от | повышенной температуры, короткого замыкания, перенапряжения, перегрузки по току |
| Разрешение по частоте |
дисплейный блок: 0,1 Гц; аналоговый вход: 0,012 / 50 Гц |
| Электрическое соединение |
управление, винтовой зажим: 0,5 - 1,5 мм²; двигатель, винтовой зажим: 10 - 16 мм²; со стороны линии, винтовой зажим: 10 - 16 мм² |
| Скорость передачи |
10, 100 Мбит; 4800, 9600, 19200 бит / с, 38,4 Кбит / с |
| Уровень шума | 59,5 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Общие характеристики | |
| Номинальное напряжение сети | 380 - 480 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP21 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Рабочая температура | -15 - 50 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 211 x 546 x 232 мм |
| Вес нетто | 14,2 кг |
| Вес брутто | 17,2 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV630D18N4 – 1 шт |
Обзорная таблица преобразователей частоты Schneider Electric ATV630
| Характеристики | D11N4 | D15N4 | D18N4 | D22N4 | D30N4 | D37N4 | D45N4 | D55N4 | D75N4 | D90N4 |
| Мощность двигателя (норм. нагрузка) | 11 кВт | 15 кВт | 18,5 кВт | 22 кВт | 30 кВт | 37 кВт | 45 кВт | 55 кВт | 75 кВт | 90 кВт |
| Мощность двигателя (тяж. условия) | 7,5 кВт | 11 кВт | 15 кВт | 18,5 кВт | 22 кВт | 30 кВт | 37 кВт | 45 кВт | 55 кВт | 75 кВт |
| Номинальное напряжение сети | 380 - 480 В, 3-х фазовое, 50 - 60 Гц | |||||||||
| Количество аналоговых входов | 3 | |||||||||
| Количество дискретных входов | 8 | |||||||||
| Количество аналоговых выходов | 2 | |||||||||
| Количество релейных выходов | 3 | |||||||||
| Тип охлаждения | принудительная конвекция | |||||||||
| Степень защиты | IP21 | |||||||||
| Протокол связи | Modbus serial | Modbus serial, Ethernet, Modbus TCP | ||||||||
| Вес нетто | 7,7 кг | 13,6 кг | 14,2 кг | 14,3 кг | 28 кг | 28 кг | 28,7 кг | 56,5 кг | 55 кг | 58,5 кг |

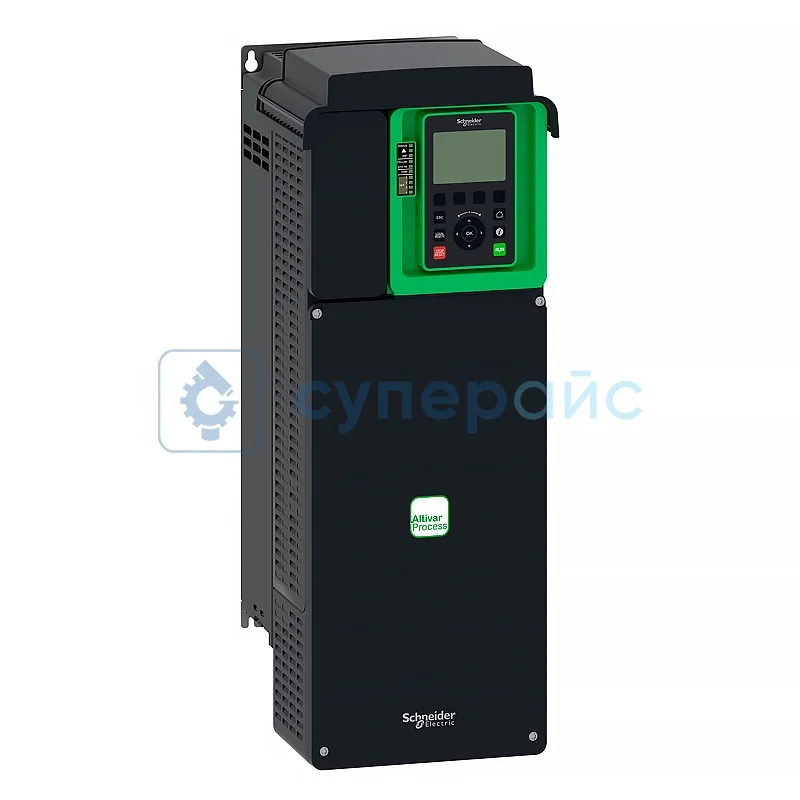

Преобразователь частоты Schneider Electric ATV630D18N4
Преобразователь частоты Schneider Electric ATV630D18N4 создан для управления электродвигателями в промышленных установках. Мощность двигателя составляет 18,5 кВт при условии нормальной нагрузки, либо 15 кВт при подключении в тяжёлых условиях. Параметры мощности делают эту модель универсальным решением для тех или иных задач автоматизации производства.
Этот частотный преобразователь выдает линейный ток в диапазоне от 24,4 А до 33,4 А в зависимости от напряжения сети и условий нагрузки (нормальная или тяжёлая). Встроенная защита рассчитана на предполагаемый линейный Isc 50 кА, что гарантирует безопасность в промышленных сетях.
Количество аналоговых входов (3) оптимально для подключения датчиков. Коммуникационные возможности реализованы через интерфейс RJ-45 с поддержкой протокола RS-485 по двухпроводной схеме. Это помогает интегрировать преобразователь в автоматизированные системы управления.
Среди функциональных возможностей модели ATV630D18N4:
- точное регулирование частоты вращения электродвигателей;
- комплексная защита двигателя от перегрузок;
- непрерывный мониторинг рабочих параметров;
- интеграция в комплексы диспетчеризации.
Реализована оболочка IP21. Высокая надежность схемотехнических решений в сочетании с продуманной системой защиты делают преобразователь эффективным инструментом автоматизации промышленного оборудования.
Поддержка протоколов связи этого аппарата обуславливает широту сферы применения, которая охватывает:
- производственные линии с переменной нагрузкой;
- конвейерные системы с регулируемой скоростью;
- насосные станции водоснабжения;
- вентиляционные установки промышленных объектов;
- компрессорное оборудование.
