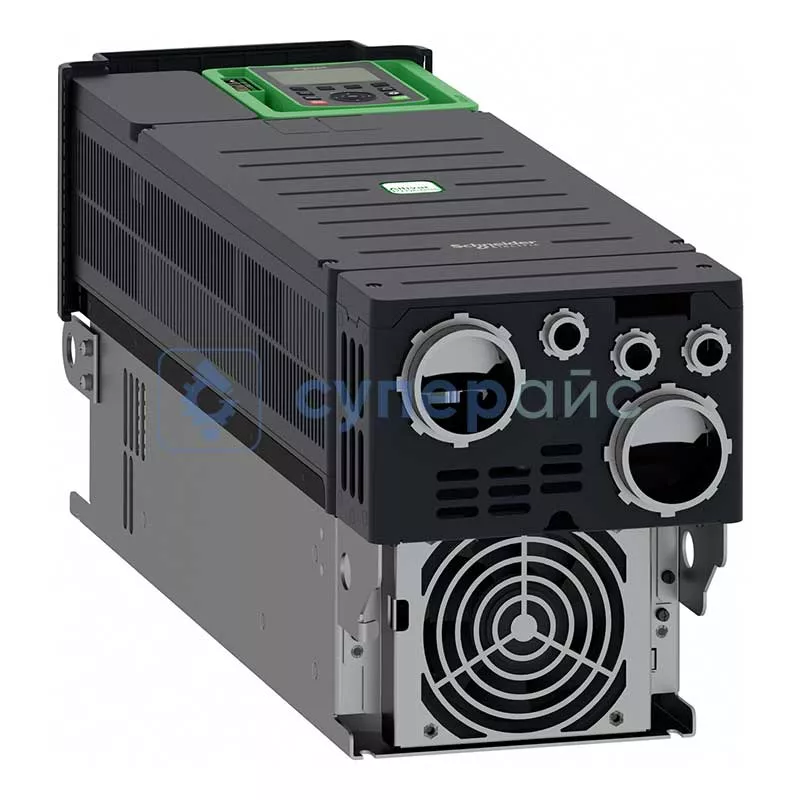

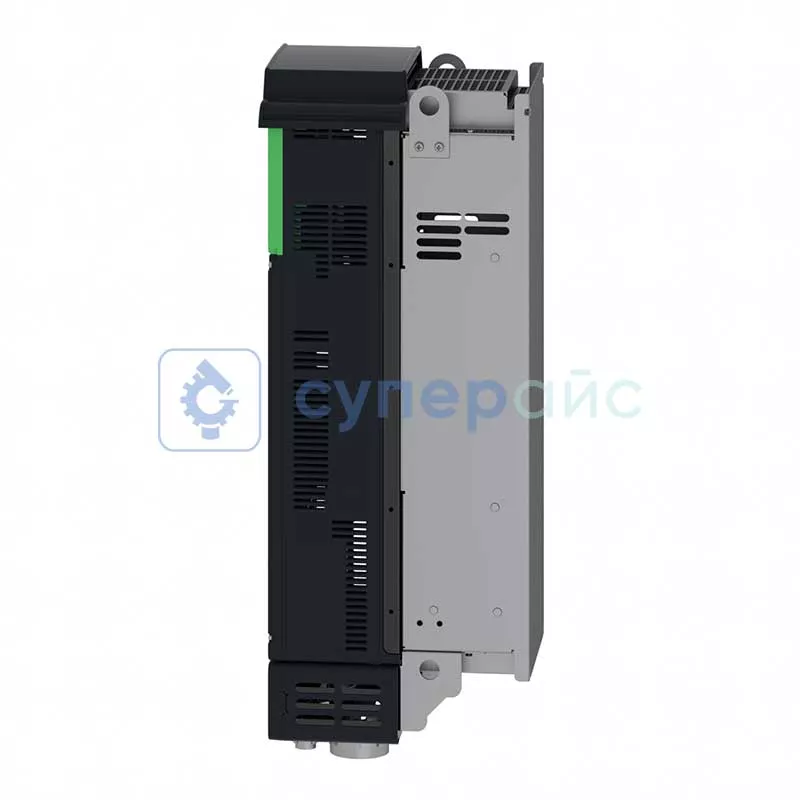

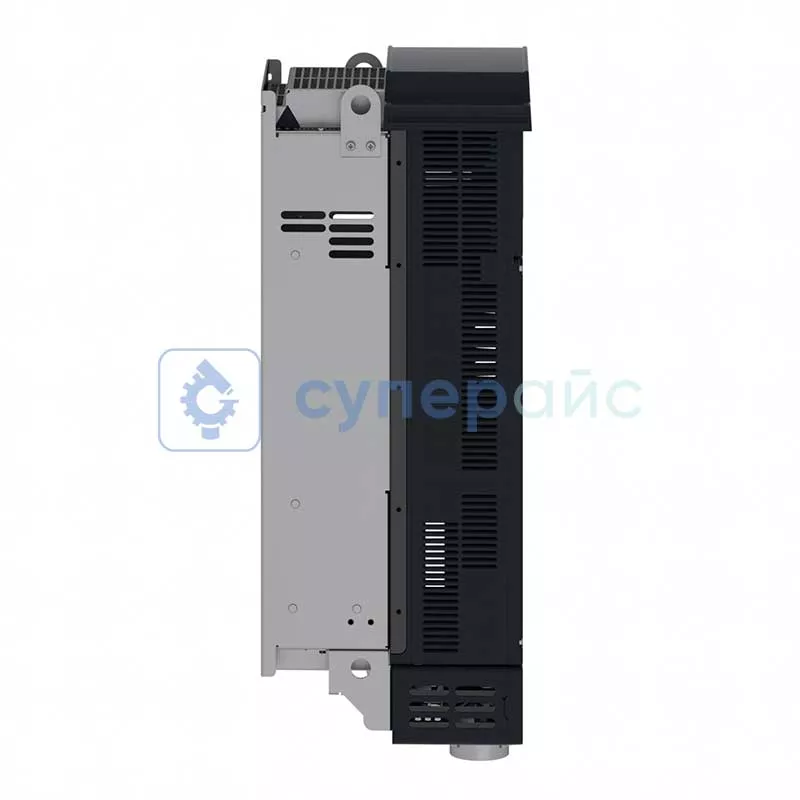

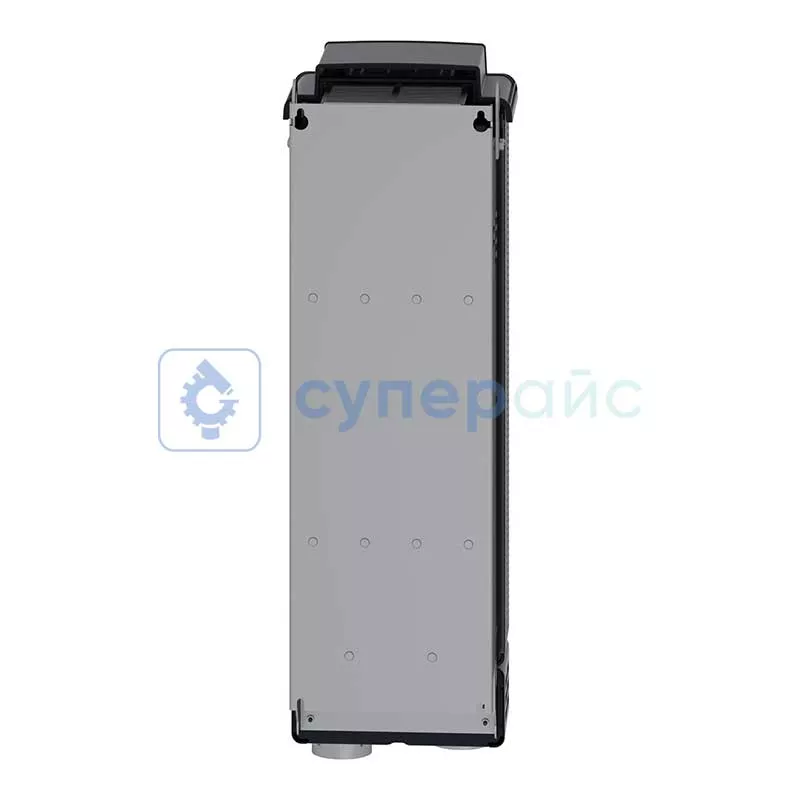

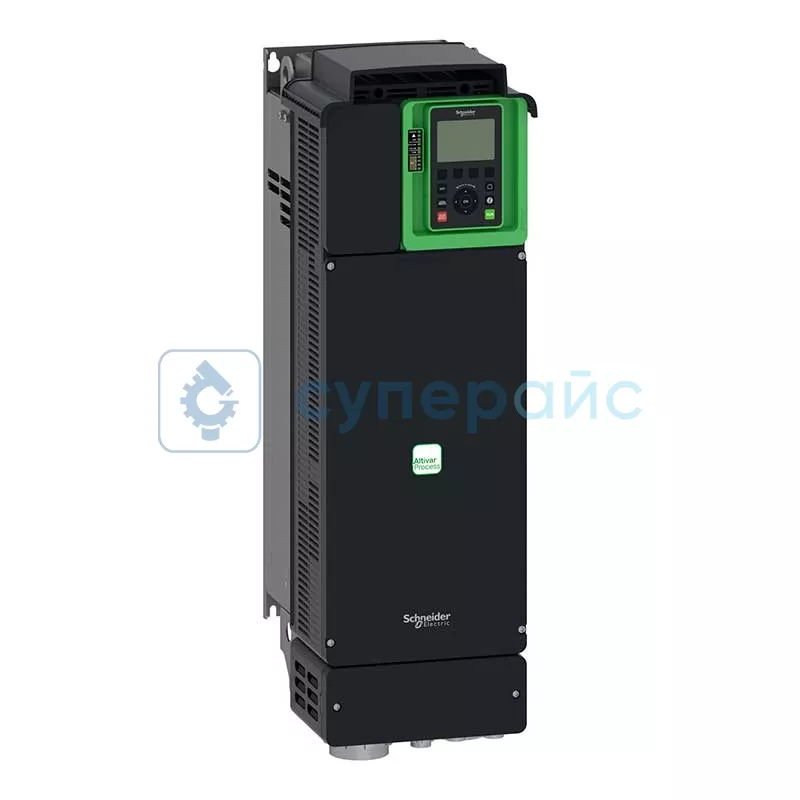

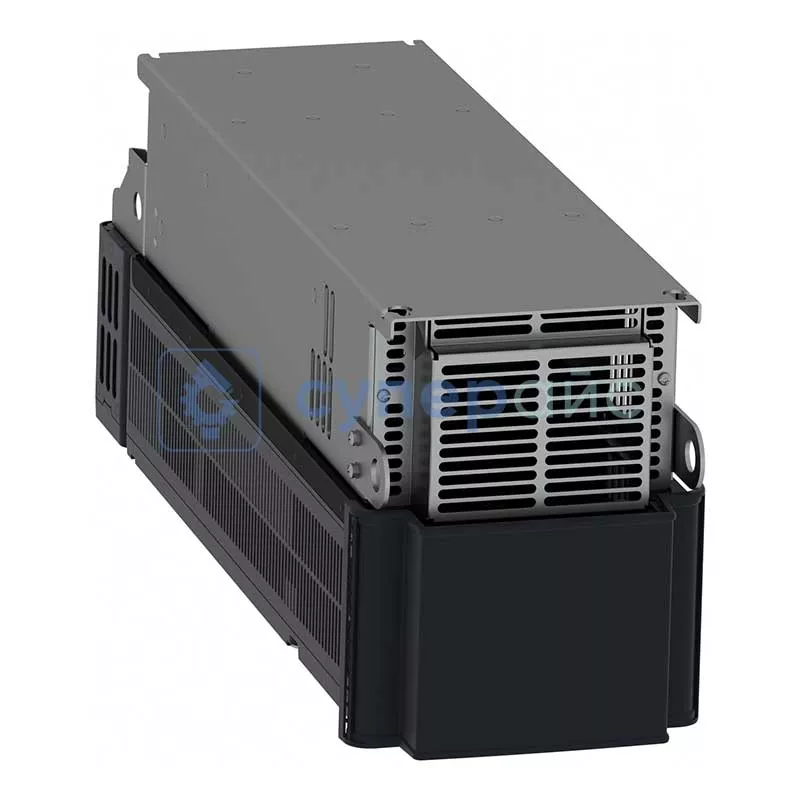

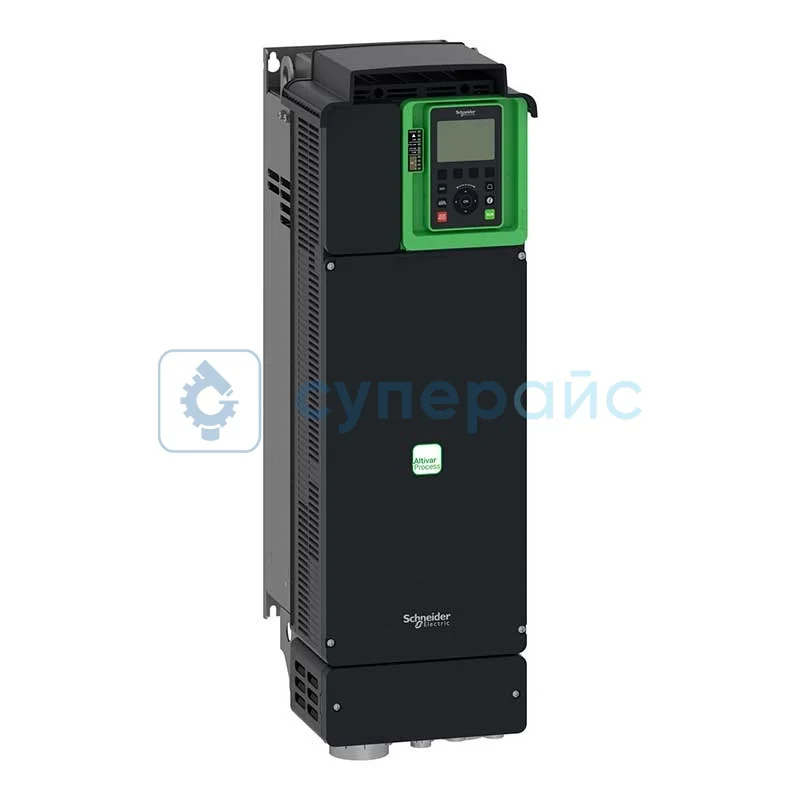

Преобразователь частоты Schneider Electric ATV630D45N4
Код товара: 30222
Гарантия 12 месяцев
О товаре Функция остановки и запуска для снижения энергопотребления
Мощность двигателя: 45 / 37 кВт
Количество аналоговых входов: 3
Линейный ток: 79,8 / 69,1 / 67,1 / 59 А
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Функция остановки и запуска для снижения энергопотребления
Мощность двигателя: 45 / 37 кВт
Количество аналоговых входов: 3
Линейный ток: 79,8 / 69,1 / 67,1 / 59 А
Технические характеристики Schneider Electric ATV630D45N4
| Серия | ATV630 |
| Тип | преобразователь частоты |
| Исполнение | стандартное |
| Назначение |
асинхронные электродвигатели; синхронные двигатели |
| Функционал |
встроенная панель управления измерением мощности и энергопотреблением; встроенные функции мониторинга и управления процессами; функция остановки и запуска для снижения энергопотребления; мониторинг и защита активов; контроль дрейфа |
| Количество аналоговых входов | 3 |
| Количество дискретных входов | 8 |
| Количество аналоговых выходов | 2 |
| Количество релейных выходов | 3 |
| Тип дискретного выхода |
релейные выходы R1A, R1B, R1C 250 В пер. ток 3000 мА; релейные выходы R1A, R1B, R1C 30 В пост. ток 3000 мА; релейные выходы R2A, R2C 250 В пер. ток 5000 мА; релейные выходы R2A, R2C 30 В пост. ток 5000 мА; релейные выходы R3A, R3C 250 В пер. ток 5000 мА; релейные выходы R3A, R3C 30 В пост. ток 5000 мА |
| Тип охлаждения | принудительная конвекция |
| Мощность двигателя |
45 кВт нормальная нагрузка; 37 кВт для тяжелых условий |
| Мощность двигателя |
60 л.с. нормальная нагрузка; 50 л.с. для тяжелых условий |
| Линейный ток |
79,8 A в 380 В (нормальная нагрузка); 69,1 A в 480 В (нормальная нагрузка); 67,1 A в 380 В (для тяжелых условий); 59 A в 480 В (для тяжелых условий) |
| Предполагаемый линейный Isc | 50 кА |
| Полная мощность |
57,4 кВА в 480 В (нормальная нагрузка); 49,1 кВА в 480 В (для тяжелых условий) |
| Непрерывный выходной ток |
74,5 А в 4 кГц для нормальная нагрузка; 61,5 А в 4 кГц для тяжелых условий |
| Макс. переходной ток |
88 A в течение 60 с (нормальная нагрузка); 74,5 A в течение 60 с (для тяжелых условий) |
| Профиль управления асинхронным электродвигателем |
постоянный стандартный момент; переменный стандартный момент; режим оптимизированного момента |
| Профиль управления синхронным двигателем |
электродвигатель с постоянными магнитами; синхронно-реактивный двигатель |
| Выходная частота привода | 0,1 - 500 |
| Номинальная частота коммутации | 4 кГц |
| Частота коммутации |
2 - 12 кГц регулируемая; 4 - 12 кГц регулируемая |
| Количество скоростей | 16 предустановленных скоростей |
| Протокол порта связи |
Modbus serial; Ethernet; Modbus TCP |
| Длительность выборки |
5 мс ± 0,1 мс (AI1, AI2, AI3) - аналоговый вход; 2 мс ± 0,5 мс (DI1…DI6) задаваемый - дискретный вход; 5 мс ± 1 мс (DI5, DI6) задаваемый - импульсный ввод; 10 мс ± 1 мс (AQ1, AQ2) - аналоговый выход |
| Точность |
± 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход; ± 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Ошибка линеаризации |
AI1, AI2, AI3: ± 0,15 % макс. значения для аналоговых входов; AO1, AO2: ± 0,2 % для аналоговых выходов |
| Время обновления | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Минимальный коммутируемый ток | релейный выход R1, R2, R3: 5 мА в 24 В постоянного тока |
| Максимальный коммутируемый ток |
релейный выход R1, R2, R3 в резистивной загрузке, cos phi = 1: 3 A в 250 В пер. ток; релейный выход R1, R2, R3 в резистивной загрузке, cos phi = 1: 3 A в 30 В пост. ток; релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 250 В пер. ток; релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 30 В пост. ток |
| Изоляция | между зажимами питания и управления |
| Максимальная выходная частота | 500 км² |
| Максимальная входной ток | 79,8 А |
| Разрешение по частоте |
дисплейный блок: 0,1 Гц; аналоговый вход: 0,012 / 50 Гц |
| Диапазон мощности двигателя AC-3 |
30 - 50 кВ в 380 - 440 В 3 фазы; 30 - 50 кВ в 480 - 500 В 3 фазы |
| Защита |
тепловая защита двигателя; защитное отключение двигателя при превышение оборотов двигателя; исчезновение фазы двигателя; тепловая защита привода; защитное отключение двигателя при превышение оборотов привода; превышение температуры привода; сверхток между выходной фазой и землей привода; перегрузка по выходному напряжению привода; защита от короткого замыкания привода; исчезновение фазы двигателя привода; перенапряжение на шине пост. тока привода; повышенное напряжение линии питания привода; повышенное напряжение питания привода; значительное уменьшение напряжения линии питания привода; превышение скорости привода; откл. в цепи управления привода; STO (безопасное выключение крутящего момента) SIL 3 |
| Скорость передачи |
10, 100 Мбит; 4800, 9600, 19200 бит / с, 38,4 Кбит / с |
| Уровень шума | 63,5 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Программы ускорения и замедления | линейная регулируемая от 0,01 - 9999 с |
| Тип разъема |
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP; RJ45 (на выносном графическом терминале) для Modbus serial |
| Формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность |
| Тип смещения | без импеданса |
| Режим обмена | полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP |
| Тип смещения | без импеданса |
| Общие характеристики | |
| Исполнение | для монтажа на стену |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Номинальное напряжение сети | 380 - 480 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP21 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Объём охлаждающего воздуха | 240 м³/ч |
| Рабочее положение | по вертикали ± 10 градусов |
| Рабочая температура | -15 - 50 °C |
| Температура хранения | -40 - 70 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Категория перенапряжения | III |
| Габариты изделия | 226 х 673 х 271 мм |
| Габариты упаковки | 550 х 330 х 840 мм |
| Вес нетто | 28,7 кг |
| Вес брутто | 38,4 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV630D45N4 – 1 шт |
Обзорная таблица преобразователей частоты Schneider Electric ATV630
| Характеристики | D11N4 | D15N4 | D18N4 | D22N4 | D30N4 | D37N4 | D45N4 | D55N4 | D75N4 | D90N4 |
| Мощность двигателя (норм. нагрузка) | 11 кВт | 15 кВт | 18,5 кВт | 22 кВт | 30 кВт | 37 кВт | 45 кВт | 55 кВт | 75 кВт | 90 кВт |
| Мощность двигателя (тяж. условия) | 7,5 кВт | 11 кВт | 15 кВт | 18,5 кВт | 22 кВт | 30 кВт | 37 кВт | 45 кВт | 55 кВт | 75 кВт |
| Номинальное напряжение сети | 380 - 480 В, 3-х фазовое, 50 - 60 Гц | |||||||||
| Количество аналоговых входов | 3 | |||||||||
| Количество дискретных входов | 8 | |||||||||
| Количество аналоговых выходов | 2 | |||||||||
| Количество релейных выходов | 3 | |||||||||
| Тип охлаждения | принудительная конвекция | |||||||||
| Степень защиты | IP21 | |||||||||
| Протокол связи | Modbus serial | Modbus serial, Ethernet, Modbus TCP | ||||||||
| Вес нетто | 7,7 кг | 13,6 кг | 14,2 кг | 14,3 кг | 28 кг | 28 кг | 28,7 кг | 56,5 кг | 55 кг | 58,5 кг |
Частотный преобразователь Schneider Electric ATV630D45N4
Schneider Electric ATV630D45N4 — это мощный преобразователь частоты, разработанный для управления приводами в промышленности. Модель входит в серию ATV630. Линейный ток составляет 79,8 / 69,1 / 67,1 / 59 А в зависимости от режима работы, что делает устройство универсальным.
Мощность двигателя может быть 45 или 37 кВт. Функция остановки и запуска помогает снизить затраты электроэнергии в периоды простоя техники. Это особенно актуально на объектах, где техпроцесс предполагает цикличную работу механизмов.
Преимущества бренда:
- глобальная техническая поддержка и развитая сервисная сеть;
- многолетний опыт разработки;
- соответствие международным стандартам качества и безопасности;
- широкий ассортимент комплектующих и аксессуаров.
Предлагаемый частотный конвертор располагает тремя аналоговыми входами, которые принимают сигналы от датчиков температуры, давления или других измерительных устройств. Два аналоговых выхода передают управляющие сигналы на исполнительные механизмы или регистрирующие приборы. Конфигурация даёт интегрировать аппарат в сложные автоматизированные комплексы.
Назначение модели охватывает управление как асинхронными электродвигателями, так и синхронными приводами. Гибкость настройки даёт быстро вводить технику в эксплуатацию. Количество входов и количество выходов определяют степень адаптации под конкретные требования.
Задачи, с которыми поможет прибор:
- регулирование скорости вращения валов механизмов;
- снижение пусковых токов при старте двигателей;
- защита электрических цепей при перегрузках или коротких замыканиях.
Подходит для управления вентиляционными установками, насосными станциями, конвейерными линиями.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
