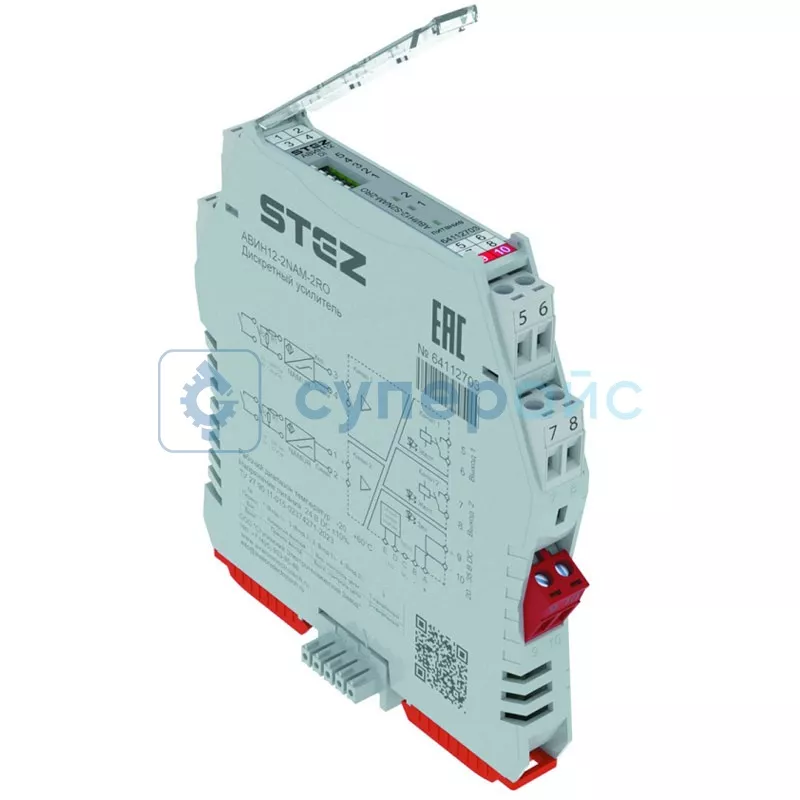

Усилитель разделительный СТЭЗ АВИН12-2NAM-2RO
Артикул (код товара): 35910
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
21 999 ₽
21 999 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Поставки товара прекращены
Артикул (код товара)
35910
Модель (серия)
АВИН12-2NAM-2RO
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики СТЭЗ АВИН12-2NAM-2RO
Общие данные
Артикул (код товара)
35910
Производитель (бренд)
Модель (серия)
АВИН12-2NAM-2RO
Страна производства
Россия
Гарантия, мес.
12
Описание СТЭЗ АВИН12-2NAM-2RO
ВНИМАНИЕ! Поставки усилителя разделительного СТЭЗ АВИН12-2NAM-2RO ПРЕКРАЩЕНЫ
Технические характеристики СТЭЗ АВИН12-2NAM-2RO
| Тип входа | NAMUR или "Сухой" контакт |
| Количество каналов | 2-канальный режим / режим разветвителя |
| Съемные винтовые терминалы | есть |
| DIP переключатели для настройки | есть |
| Общий сигнал ошибки | есть |
| Шина питания TBUS | есть |
| Входные данные | |
| Диапазон входных напряжений | 24 В DC ± 10 % |
| Сигнал на входе | NAMUR или „Сухой“ контакт |
| Напряжение питания датчика | 8,2 В |
| Порог включения | > 2,1 мА |
| Порог отключения | > 1,2 мА |
| Ток КЗ (индикация ошибки) | < 7 мА |
| Ток обрыва цепи (индикация ошибки) | > 0,1 мА |
| Индикация рабочего напряжения | зеленый светодиод |
| Выходные данные | |
| Тип выходного сигнала | реле |
| Характеристики контактов реле | 250 В AC / 2 A, 30 В DC / 2 A |
| Время отклика | 20 мс |
| Коммутация | НО / НЗ |
| Настройка | |
| Тип настройки | используются переключатели на лицевой панели |
| Конфигурация | |
| Количество входов / выходов | 1 вход, 1 выход |
| Характеристика клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Тип подключения | винтовой зажим |
| Сечение провода | 0,2 - 2,5 мм² |
| Электрические характеристики | |
| Прочность изоляции | между входом и выходом, между входом, выходом и цепью питания ≥ 100 МОм (500 В DC) |
| Электрическая прочность | между входом и выходом, между входом, выходом и цепью питания ≥ 2000 В AC / мин |
| Общие характеристики | |
| Степень защиты IP20 | есть |
| Температура окружающей среды (при эксплуатации) | -20 - 60 °C |
| Температура окружающей среды (хранение / транспортировка) | -40 - 80 °C |
| Допустимая относительной влажность воздуха (при эксплуатации) | 10 - 95 % без образования конденсата |
| Потребляемая мощность | < 1 Вт |
| Указание по ЭМС | в соответствии с ГОСТ Р МЭК 61326-1-2014, ГОСТ IEC 61326-3-1-2015 |
| Тип монтажа | DIN рейка 35 мм |
| Высота DIN-рейки | мин. 7,5 мм, для свободного снятия с DIN-рейки при использовании соединителей шины питания рекомендуется применение DIN-рейки с высотой 15 мм |
| Положение при монтаже | горизонтально, вертикально или с поворотом на 180° |
| Средняя наработка на отказ | 80 000 ч |
| Режим работы | непрерывный, круглосуточный |
| Срок службы | не менее 10 лет |
| Габариты изделия | 108 х 118 х 12,5 мм |
| Вес нетто | 111 г |
| Комплектация |
коммутатор СТЭЗ АВИН12-2NAM-2RO – 1 шт шина TBUS – 1 шт технический паспорт – 1 шт |
Часто задаваемые вопросы
Что делает усилитель СТЭЗ АВИН12-2NAM-2RO?
Это разделительный усилитель на два канала. Он принимает сигнал от датчика NAMUR или сухого контакта и передаёт его через релейные выходы, гальванически разделяя цепи.
Какое питание ему нужно?
Диапазон входного напряжения 24 В DC ± 10 %. Питание датчика прибор выдаёт 8,2 В. Рабочее напряжение показывает зелёный светодиод.
Какие пороги срабатывания у входа?
Порог включения больше 2,1 мА, порог отключения больше 1,2 мА. Ток короткого замыкания меньше 7 мА и ток обрыва цепи больше 0,1 мА распознаются как ошибки.
Что можно подключить к релейным выходам?
Контакты реле рассчитаны на 250 В AC / 2 А и 30 В DC / 2 А. Есть общий сигнал ошибки, а через шину TBUS можно объединить питание нескольких модулей.
Как настраивается работа устройства?
Режим задаётся DIP-переключателями, доступен 2-канальный режим и режим разветвителя. Клеммы съёмные винтовые, поэтому монтаж и замена в шкафу проходят быстро.
