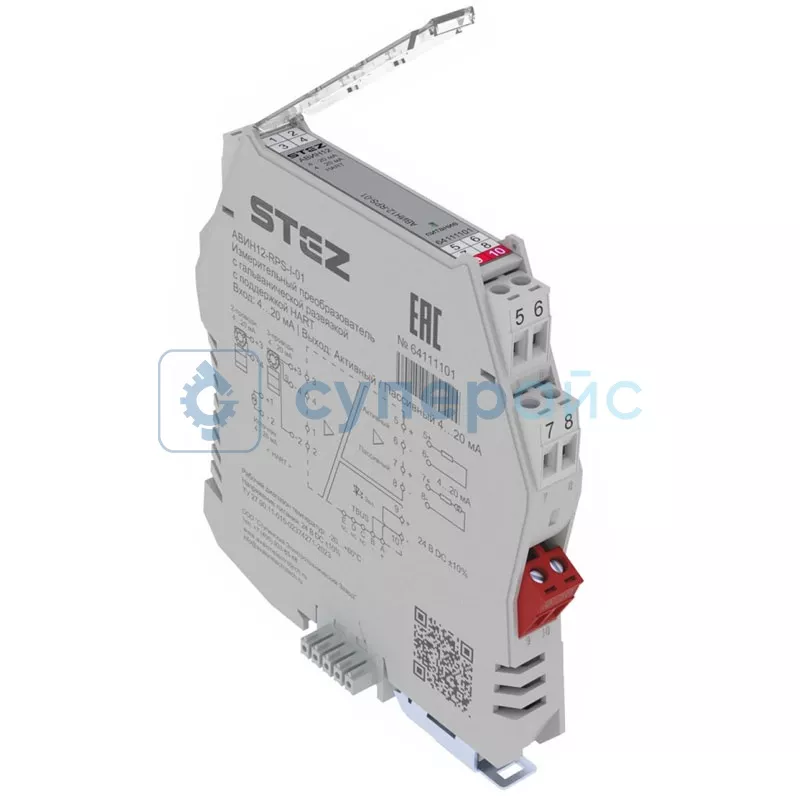

Преобразователь аналоговых сигналов СТЭЗ АВИН12-RPS-I-01
Артикул (код товара): 35884
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
18 360 ₽
18 360 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Поставки товара прекращены
Артикул (код товара)
35884
Модель (серия)
АВИН12-RPS-I-01
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики СТЭЗ АВИН12-RPS-I-01
Общие данные
Артикул (код товара)
35884
Производитель (бренд)
Модель (серия)
АВИН12-RPS-I-01
Страна производства
Россия
Гарантия, мес.
12
Описание СТЭЗ АВИН12-RPS-I-01
ВНИМАНИЕ! Поставки преобразователя аналоговых сигналов СТЭЗ АВИН12-RPS-I-01 ПРЕКРАЩЕНЫ
Технические характеристики СТЭЗ АВИН12-RPS-I-01
| Тип устройства | повторитель питания |
| Количество каналов | 1 |
| Поддержка HART | есть |
| Полная гальваническая развязка | есть |
| Защитное покрытие платы | есть |
| Шина питания TBUS | есть |
| Входные данные | |
| Диапазон входных напряжений | 24 В DC ± 10 % |
| Сигнал на входе | активный / пассивный 2-проводной или 3-проводной датчик |
| Напряжение питания датчика | ≥ 19 В при 20 мА |
| Входное сопротивление |
≤ 100 Ом с поддержкой HART для пассивного входа (1,2) ≤ 260 Ом для активного входа (3,4) ≤ 400 Ом |
| Индикация рабочего напряжения | зеленый светодиод |
| Выходные данные | |
| Тип выходного сигнала | постоянный ток 4 - 20 мА, активный, пассивный |
| Максимальное сопротивление нагрузки активного выхода | ≤ 650 Ом (сопротивление нагрузки по току), ток нагрузки по напряжению < 5 мА |
| Время отклика | < 5 мс |
| Режим работы | непрерывный, круглосуточный |
| Точность | |
| Основная приведенная погрешность | 0,1 % диапазона измерения (типовое значение: 0,05% диапазона измерения) |
| Температурный дрейф | 0,005 % диапазона измерения / °C |
| Характеристика клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Тип подключения | винтовой зажим |
| Сечение провода | 0,2 - 2,5 мм² |
| Электрические характеристики | |
| Прочность изоляции | между входом и выходом, между входом, выходом и цепью питания ≥ 100 МОм (500 В DC) |
| Электрическая прочность | между входом и выходом, между входом, выходом и цепью питания ≥ 2000 В AC / мин |
| Общие характеристики | |
| Температура окружающей среды (при эксплуатации) | -20 - 60 °C |
| Температура окружающей среды (хранение / транспортировка) | -40 - 80 °C |
| Допустимая относительной влажность воздуха (при эксплуатации) | 10 - 95 % без образования конденсата |
| Потребляемая мощность | < 1,3 Вт (выход по току), < 1 Вт (выход по напряжению) |
| Указание по ЭМС | в соответствии с ГОСТ Р МЭК 61326-1-2014, ГОСТ IEC 61326-3-1-2015 |
| Тип монтажа | DIN рейка 35 мм |
| Средняя наработка на отказ | 80 000 ч |
| Срок службы | не менее 10 лет |
| Габариты изделия | 108 х 118 х 12,5 мм |
| Вес нетто | 111 г |
| Комплектация |
коммутатор СТЭЗ АВИН12-RPS-I-01 – 1 шт шина TBUS – 1 шт технический паспорт – 1 шт |
Часто задаваемые вопросы
Что делает этот преобразователь?
Это одноканальный повторитель питания для аналоговых сигналов. Он передаёт токовую петлю 4-20 мА и питает подключённый датчик.
Поддерживает ли устройство протокол HART?
Да, HART поддерживается. Это позволяет вести цифровой обмен с полевыми приборами поверх токовой петли.
Есть ли гальваническая развязка?
Да, реализована полная гальваническая развязка, а плата покрыта защитным лаком. Это повышает надёжность в промышленных условиях.
Какие сигналы можно подключить на вход?
На входе принимается активный или пассивный 2- или 3-проводной датчик. Напряжение питания датчика от прибора не ниже 19 В при 20 мА.
Насколько он точный и быстрый?
Основная приведённая погрешность 0,1% диапазона, типовое значение 0,05%. Время отклика меньше 5 мс, режим работы круглосуточный непрерывный.
Как понять, что прибор под напряжением?
За индикацию отвечает зелёный светодиод рабочего напряжения. Питание подаётся 24 В постоянного тока с допуском ±10%, поддерживается шина TBUS.
