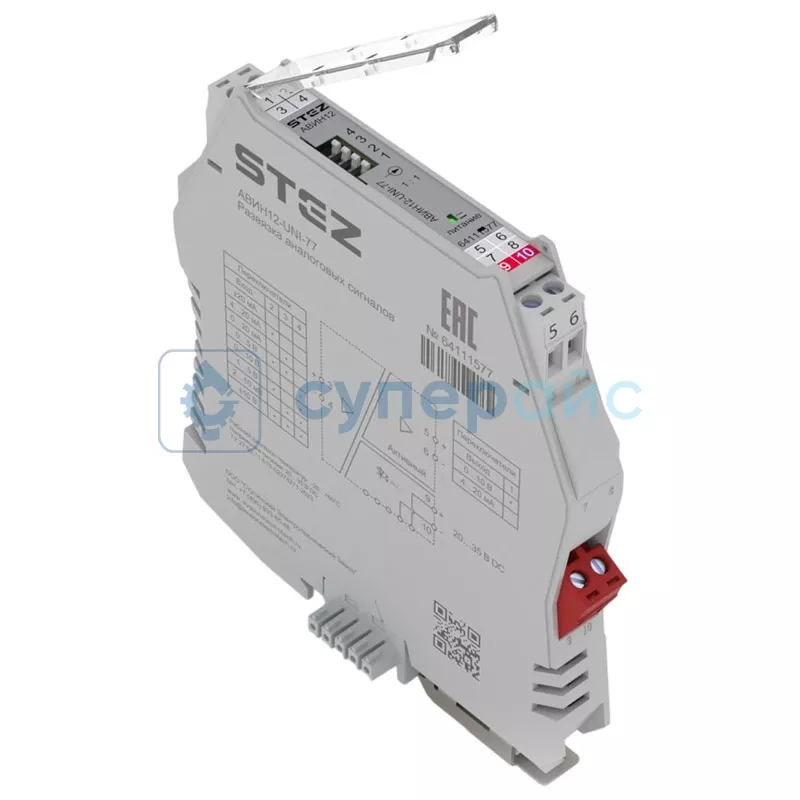

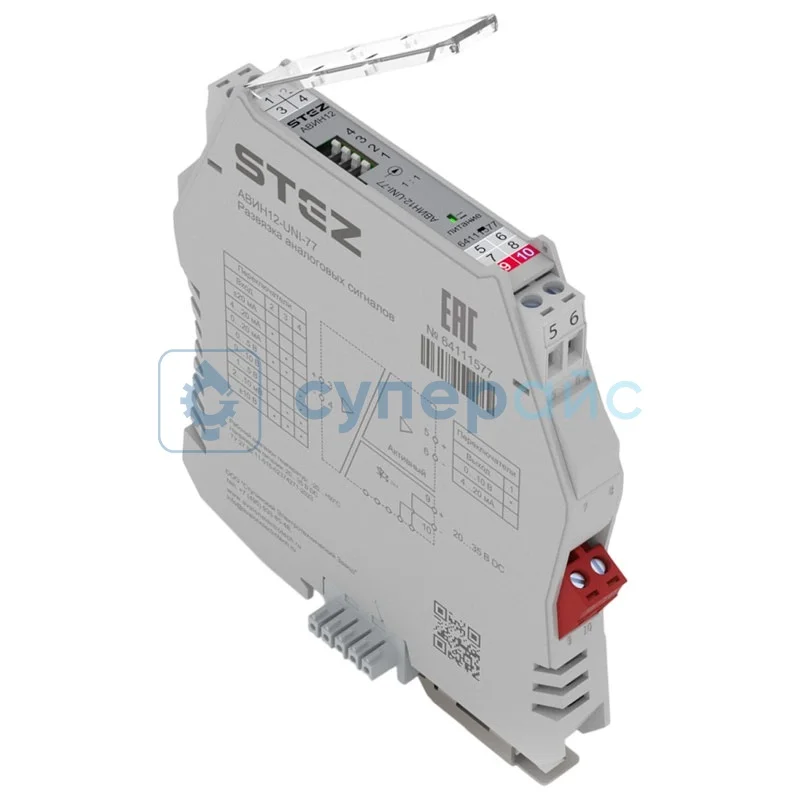

Преобразователь с гальванической развязкой СТЭЗ АВИН12-UNI-77
Артикул (код товара): 35906
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
38 150 ₽
38 150 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Артикул (код товара)
35906
Модель (серия)
АВИН12-UNI-77
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики СТЭЗ АВИН12-UNI-77
Артикул (код товара)
35906
Модель (серия)
АВИН12-UNI-77
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Описание СТЭЗ АВИН12-UNI-77
Технические характеристики СТЭЗ АВИН12-UNI-77
| Тип устройства | преобразователь нормированных сигналов |
| Количество каналов | 1 |
| Съемные винтовые терминалы | есть |
| 16 вариантов преобразования | есть |
| DIP переключатели для настройки | есть |
| Шина питания TBUS | есть |
| Входные данные | |
| Диапазон входных напряжений | 24 В DC ± 10 % |
| Сигнал на входе | ± 20 мА, 4 - 20 мА, 0 - 20 мА, 0 - 5 В, 0 - 10 В, 1 - 5 В, 0 - 75 мВ, ± 10 В |
| Количество входов | 1 |
| Индикация рабочего напряжения | зеленый светодиод |
| Выходные данные | |
| Тип выходного сигнала | 4 - 20 мА активный или 0 - 10 В |
| Предельные значения нагрузки | < 650 Ом (сопротивление нагрузки по току), ток при нагрузке по напряжению < 5 мА |
| Время отклика | < 5 мс |
| Точность | |
| Основная приведенная погрешность | 0,1 % диапазона измерения (типовое значение: 0,05 % диапазона измерения) |
| Температурный дрейф | 0,005% диапазона измерения / °C |
| Характеристика клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Тип подключения | винтовой зажим |
| Сечение провода | 0,2 - 2,5 мм² |
| Электрические характеристики | |
| Прочность изоляции | между входом и выходом, между входом, выходом и цепью питания ≥ 100 МОм (500 В DC) |
| Электрическая прочность | между входом и выходом, между входом, выходом и цепью питания ≥ 2000 В AC / мин |
| Конфигурация | |
| Количество входов / выходов | 1 вход, 1 выход |
| Настройка | DIP переключатели на фронтальной панели |
| Общие характеристики | |
| Степень защиты IP20 | есть |
| Температура окружающей среды (при эксплуатации) | -20 - 60 °C |
| Температура окружающей среды (хранение / транспортировка) | -40 - 80 °C |
| Допустимая относительной влажность воздуха (при эксплуатации) | 10 - 95 % без образования конденсата |
| Сопротивление изоляции | 100 мОм вход / выход / питание |
| Потребляемая мощность | < 0,6 Вт (выход по току), < 0,5 Вт (выход по напряжению) |
| Указание по ЭМС | в соответствии с ГОСТ Р МЭК 61326-1-2014, ГОСТ IEC 61326-3-1-2015 |
| Тип монтажа | DIN рейка 35 мм |
| Высота DIN-рейки | мин. 7,5 мм, для свободного снятия с DIN-рейки при использовании соединителей шины питания рекомендуется применение DIN-рейки с высотой 15 мм |
| Положение при монтаже | горизонтально, вертикально или с поворотом на 180° |
| Средняя наработка на отказ | 80 000 ч |
| Режим работы | непрерывный, круглосуточный |
| Срок службы | не менее 10 лет |
| Габариты изделия | 108 х 118 х 12,5 мм |
| Вес нетто | 111 г |
| Комплектация |
коммутатор СТЭЗ АВИН12-UNI-77 – 1 шт шина TBUS – 1 шт технический паспорт – 1 шт |
Документация и ПО СТЭЗ АВИН12-UNI-77
Название
Язык
Версия
Размер и тип
Руководство пользователя преобразователей сигнала СТЭЗ серии АВИН
Язык:
Русский
Размер и тип:
1.53 МБ,
PDF
