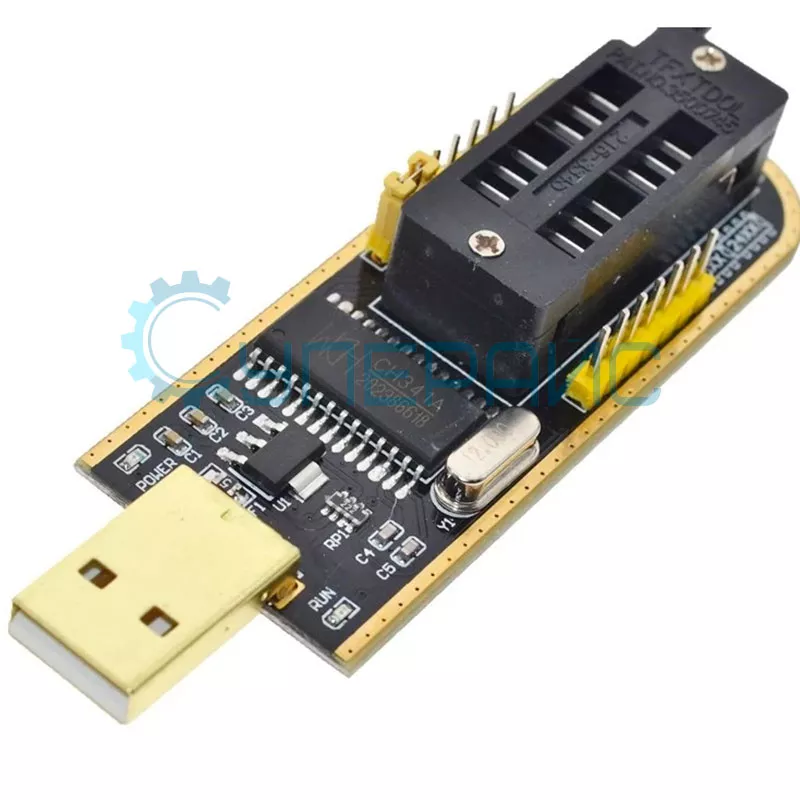

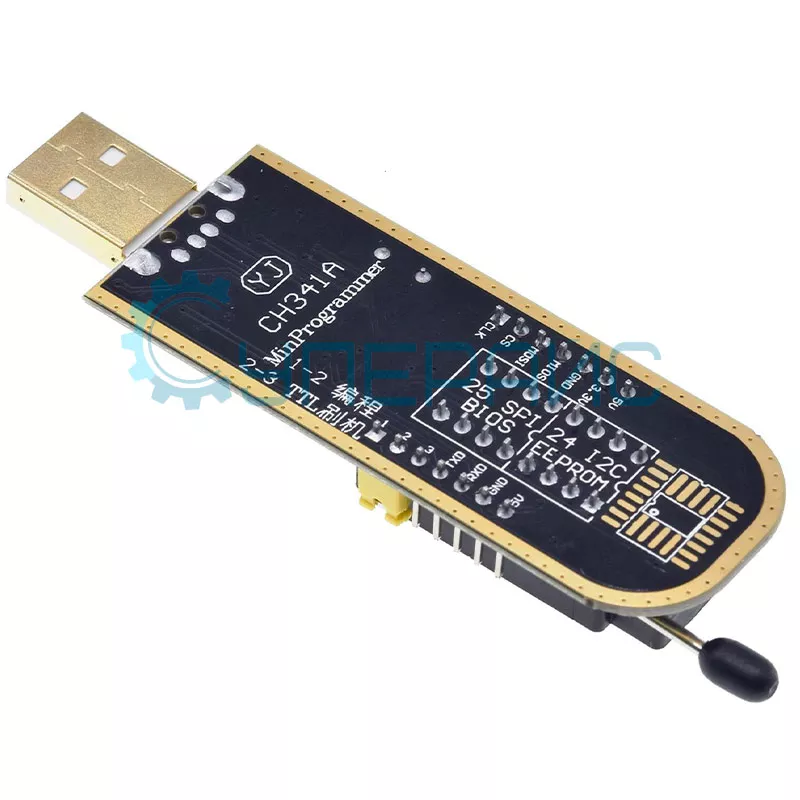

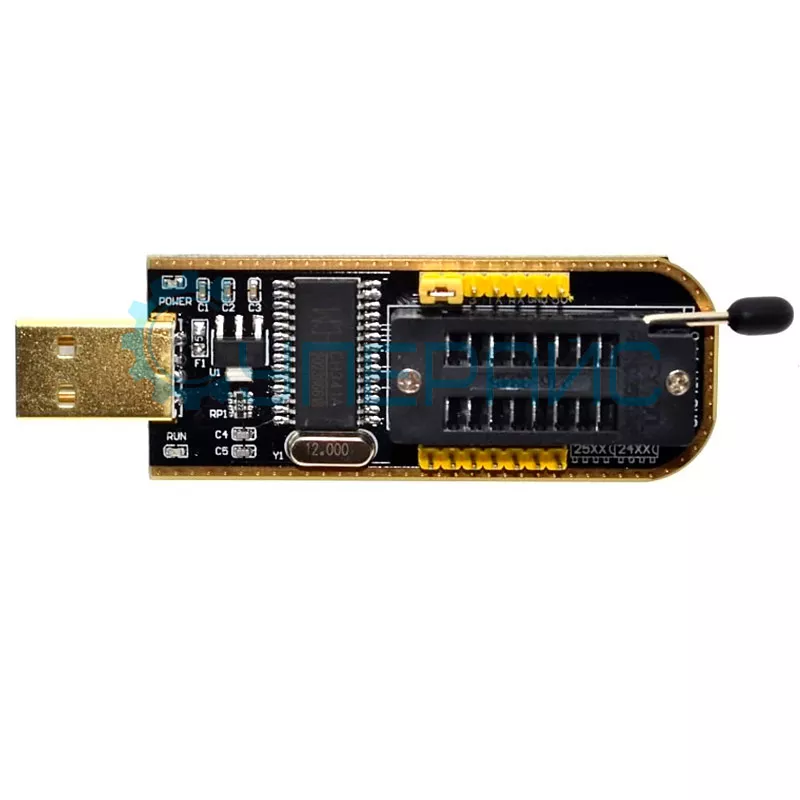

Программатор CH341A
Артикул (код товара): 3065
380 ₽
380 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 95 шт.
Артикул (код товара)
3065
Модель (серия)
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой
Артикул (код товара)
3065
Гарантия, мес.
12
Подключение к компьютеру
USB
Внутрисхемный программатор
Подключение к микросхеме
ZIF
SPI
SPI
Дополнительные функции
Автоматическое распознавание чипа
Описание Другой
Технические характеристики CH341A
| Тип | usb-программатор |
| Микросхема |
CH341A |
| Рабочее напряжение | 5 В, 3.3 В (DC) |
| Стабилизатор напряжения | AMS1117-3.3 |
| Кварцевый резонатор | 12 МГц |
| Панель | ZIF16-контактная |
| Покрытие | PCB |
| Индикатор питания | есть |
| Автоопределение микросхем | 25 серии |
| Скорость чтения 8 мегабит | 8 секунд (128 килобайт в секунду) |
| Скорость записи 8 мегабит | 60 секунд |
| Количество поддерживаемых микросхем | 440 |
| Интерфейс | ISP (6-ти контактный) |
| Общие характеристики | |
| Источник питания | USB |

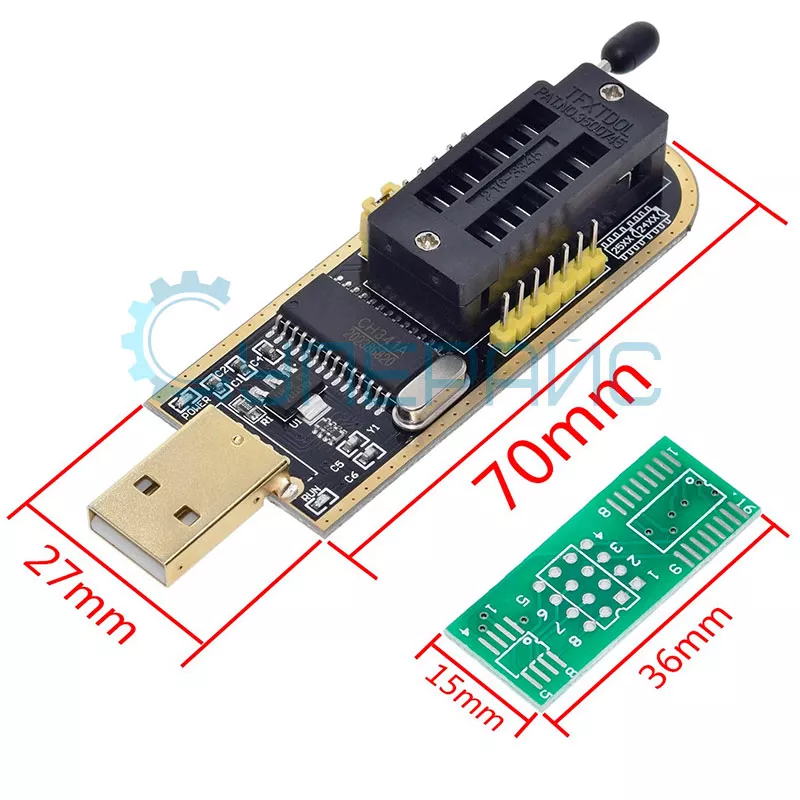

| Габариты | 84 х 28 х 15 мм |
| Вес нетто | 20 г |
| Комплектация |
программатор CH341A – 1 шт печатная плата – 1 шт штыревой разъем 1 x 4 (шаг 2.54 мм) – 2 шт |
| Совместимость |
Кабель EDID для программирования LED матриц SPI переходник 3V - 1.8V Набор адаптеров для программирования микросхем (20 шт.) Адаптеры PLCC панельки для микросхем (набор 5 в 1) Набор адаптеров для микросхем в корпусе PLCC (6 в 1) Переходники для программирования микросхем с PLCC IC экстрактором (набор 18 в 1) Переходник-панелька SSOP8/TSSOP8-DIP8 Переходник-прищепка для микросхем в корпусе SOP16 Пружинный адаптер для микросхем в корпусе SOP8> |
USB-программатор CH341A: универсальный инструмент для работы с микросхемами
Программатор CH341A — это компактное и доступное устройство, предназначенное для чтения, записи и восстановления микросхем памяти. Его главное преимущество — поддержка более 440 типов чипов, включая популярные серии SPI Flash (25Qxx), EEPROM (24Cxx) и BIOS. Благодаря совместимости с Windows (от 98 до 11) и питанию от USB-порта, он подходит как для домашнего использования, так и для профессиональных задач в сервисных центрах.
Технические особенности
- Питание: От USB-порта (5 В), не требует внешних источников.
- Интерфейсы:
- ISP-разъем для внутрисхемного программирования (без выпаивания чипов).
- RS232 для работы с устаревшим оборудованием.
- Точность: Кварцевый резонатор 12 МГц обеспечивает стабильность сигнала.
- Габариты: 84×28×15 мм — легко помещается в карман.
Ключевые возможности

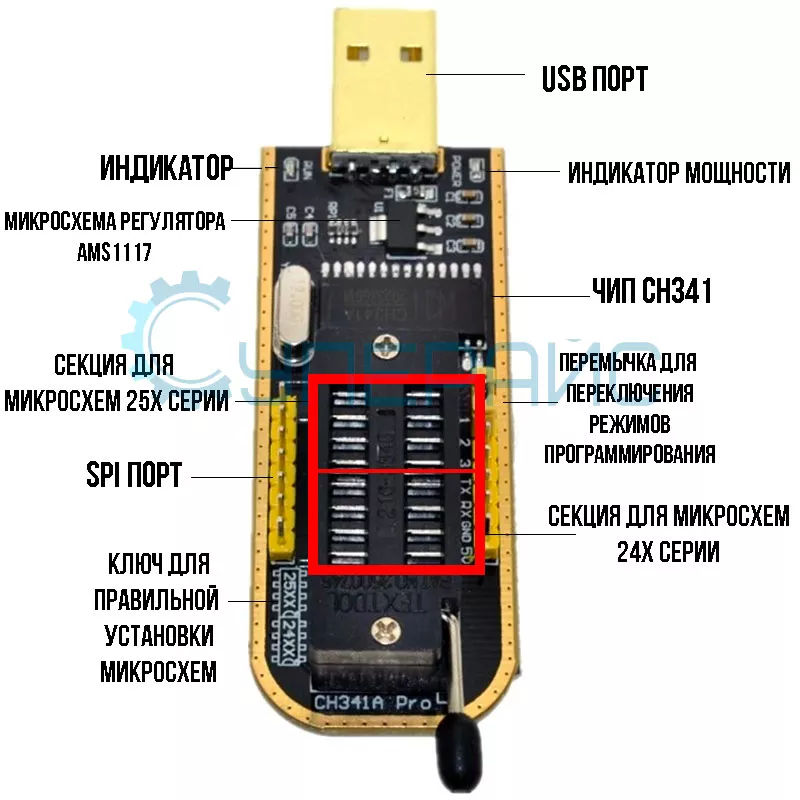

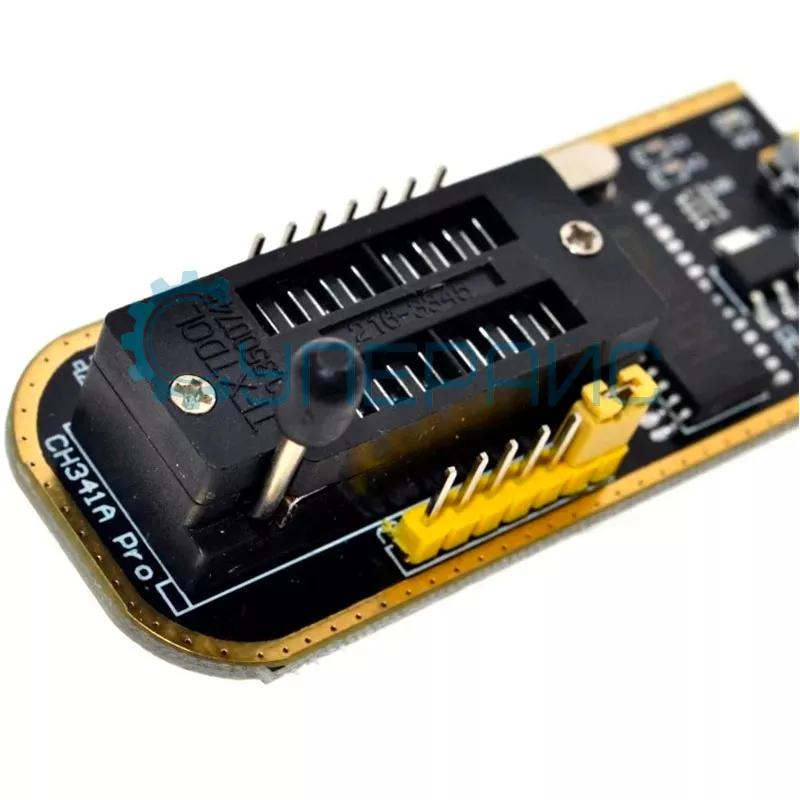

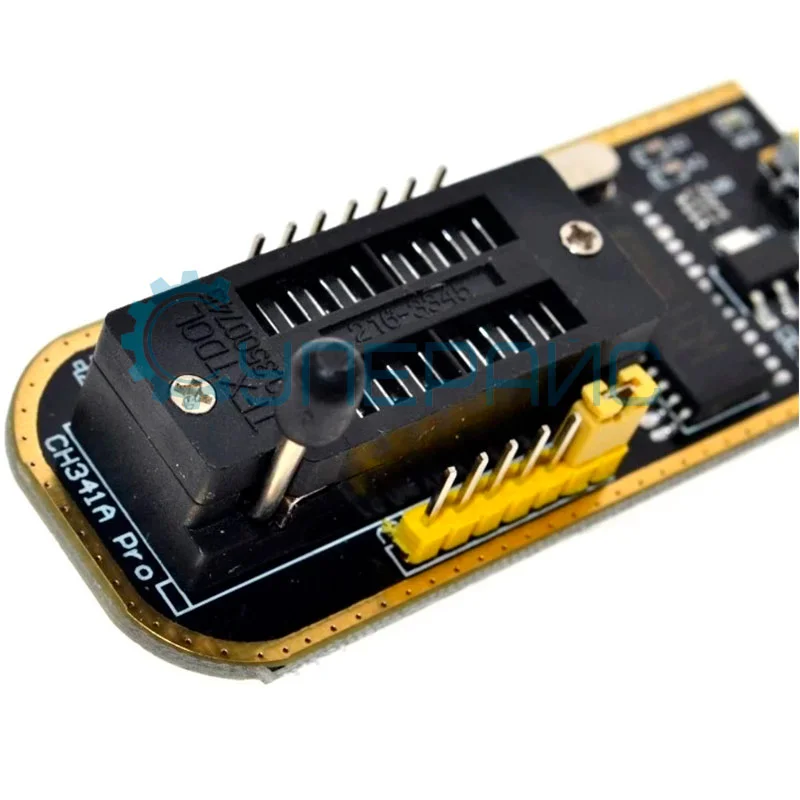

CH341A сочетает простоту и функциональность. Устройство оснащено ZIF-панелью на 16 контактов, которая надежно фиксирует микросхемы, исключая риск повреждения ножек. Встроенный стабилизатор напряжения AMS1117-3.3 позволяет работать с чипами как на 3.3 В, так и на 5 В, что делает программатор универсальным для разных поколений электроники.
Скорость чтения данных достигает 128 КБ/с (8 Мбит за 8 секунд), а запись выполняется за 60 секунд. Этого достаточно для большинства повседневных задач — от прошивки роутеров до восстановления BIOS ноутбуков.
Где пригодится программатор?
- Ремонт техники: Восстановление «слетевшего» BIOS на материнских платах, видеокартах, мониторах.
- Сетевое оборудование: Обновление прошивок маршрутизаторов, модемов, IP-камер.
- Умный дом: Настройка датчиков и программирование микроконтроллеров (Arduino, ESP32) через SPI-интерфейс.
Совет: Обновите драйверы до последней версии — это улучшит совместимость с Windows 10/11.
Итог: CH341A — это идеальный выбор для тех, кто ищет недорогой, но надежный инструмент. С ним вы сможете: вернуть к жизни роутер, настраивать датчики умного дома, создать резервную копию BIOS в кратчайшие сроки.

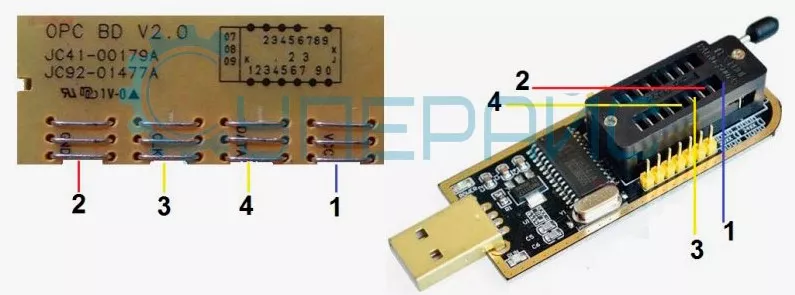

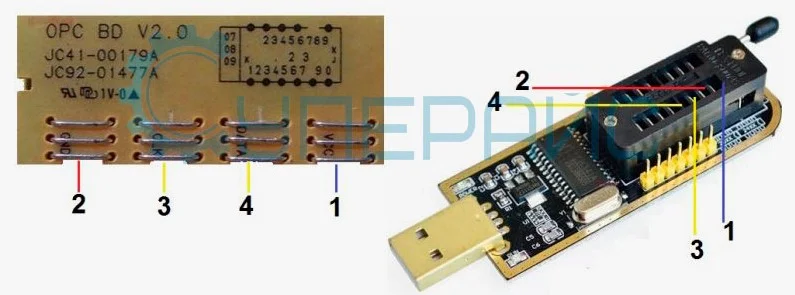

- VCC
- GND
- CLK
- DATA

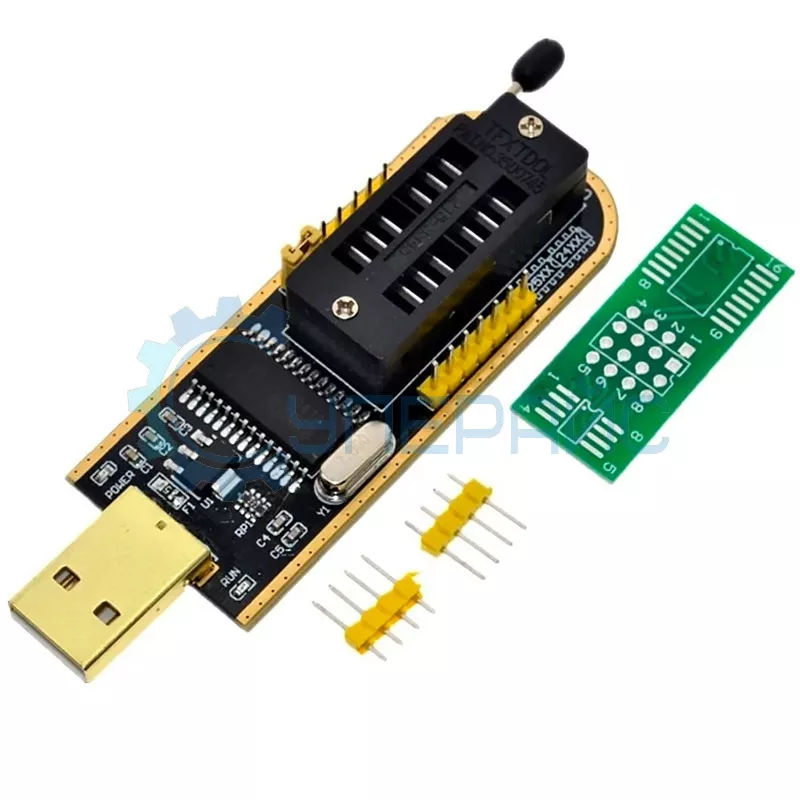

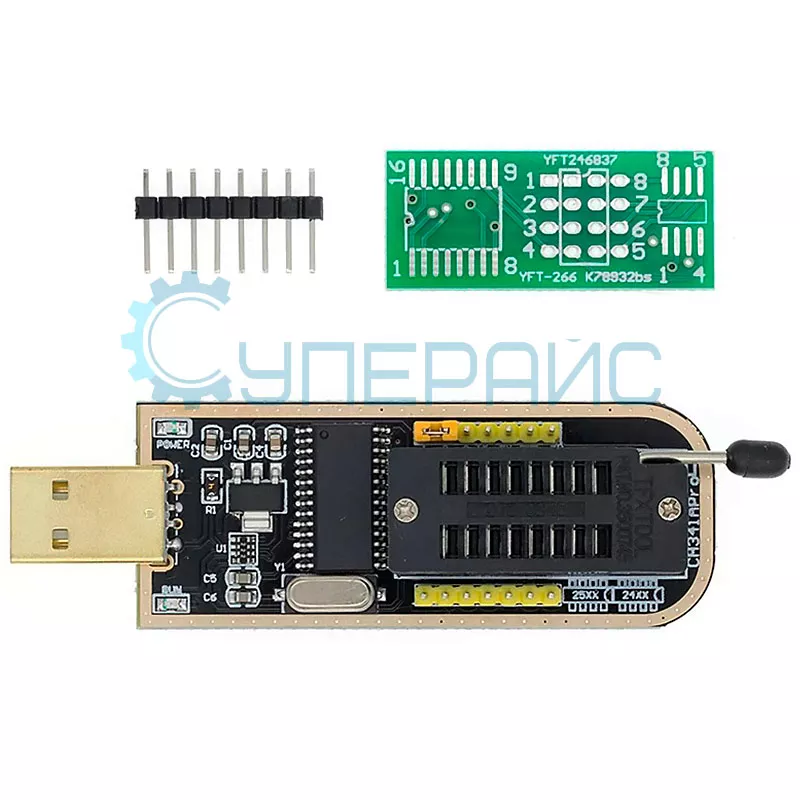

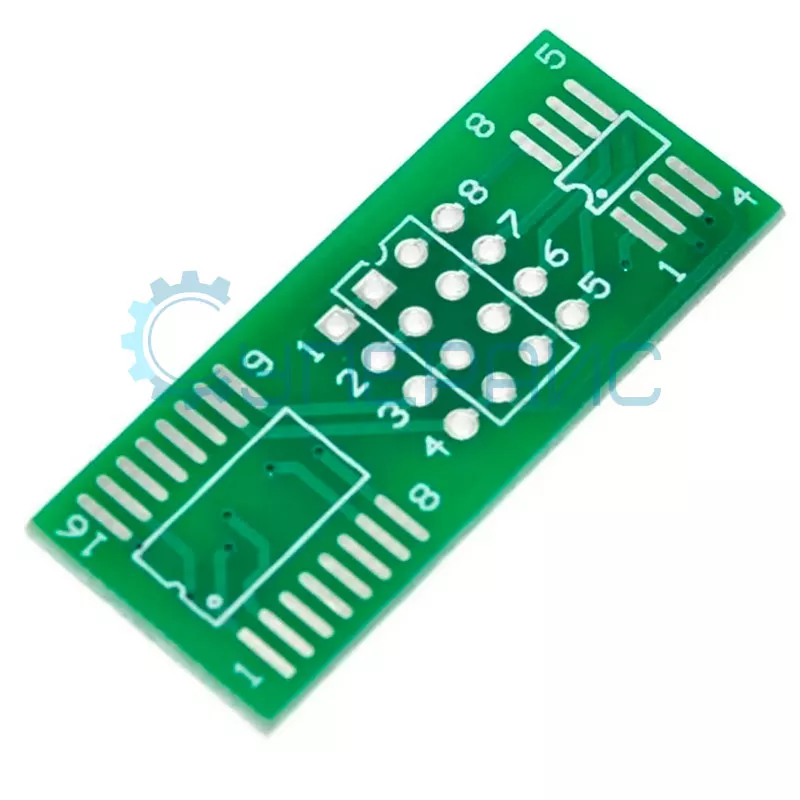

В комплектацию товара входит программатор CH341A, печатная плата, и два штыревых разъема 1 x 4 (шаг 2.54 мм).
Для полноценной работы программатора требуется скачать и установить программное обеспечение в разделе "документация и ПО" размещенное на сайте, для считывания и записи данных прошивки микросхем.
Документация и ПО Другой
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации программатора CH341A
Язык:
Русский
Размер и тип:
483 КБ,
PDF
Отзывы Другой
Влада Чувашева
27.02.2020 23:30:59
Программатор CH341A
Микросхема: CH341A
Совместимость с ОС: Windows 98, Windows ME Windows 2000, Windows XP, Windows Vista, Windows 7
Рабочее напряжение: 5 В
Guest
27.02.2020 23:30:59
Программатор имеет выходные сигналы 5вольт, поэтому для работы с микросхемами 3.3 вольт и ниже нужно использовать плату согласования уровней программатора и программируемой микросхемы ( либо активную на микросхеме или транзисторах, или же пассивную на резисторах и диодах), чтобы не повредить входы микросхемы. Схемы есть в сети. Со многими микросхемами лучше работает альтернативный софт. Обсуждение на форуме 4pda.ru.
Александр Архипов
12.10.2020 13:25:11
Программатор приехал,работает отлично), но есть маленький косячек,на плате вместо предохранителя запаена смд перемычка,имейте ввиду,что при коротком замыкании на выходе программатора можно спалить USB порт,возможно это только мне попался такой экземпляр,но я не растроен,спасибо магазину,буду и дальше заказывать железки по мере необходимости)
Виктор
17.10.2020 12:19:39
На 3.3 вольта там перемычка есть но работает она или нет ?
Guest
29.10.2020 18:32:17
Перемычка на 3.3 вольт есть, задает питание на внутренних контактах питания микросхем, которые должны программироваться.. Но сигналы с преобразователя интерфейса USB-TTL всегда идут 5 вольт, притом без ограничительных резисторов. Входы микросхемы 3.3. вольт такое напряжение может быть и выдержат, но гарантии никакой, что не будет превышен максимально допустимый входной ток входов этих микросхем ( обычно это он гарантирован не более 5 мА ( 10мА предел). Поэтому по-любому для микросхем, с питанием ниже 5 вольт требуется схема согласования уровней.
Сергей Пацура
16.04.2021 10:17:57
В работе всё чаще потребовалось использовать программатор для реанимации умерших чипов со сгоревшими материнками, CH341A отлично подходит для этих целей, товар конечно из Китая, но если заказывать в этом магазине, то доставка гораздо быстрее и не получишь «кота в мешке», брак тоже исключен, гарантия возврата, лучше немного переплатить, но будешь уверен в работоспособности устройства. Хороший, очень бюджетный программатор, все свои функции выполняет, необходимая вещь. Буду заказывать ещё, обслуживанием доволен.
Влада Чувашева
27.02.2020 23:30:59
Программатор CH341A
Микросхема: CH341A
Совместимость с ОС: Windows 98, Windows ME Windows 2000, Windows XP, Windows Vista, Windows 7
Рабочее напряжение: 5 В
Guest
27.02.2020 23:30:59
Программатор имеет выходные сигналы 5вольт, поэтому для работы с микросхемами 3.3 вольт и ниже нужно использовать плату согласования уровней программатора и программируемой микросхемы ( либо активную на микросхеме или транзисторах, или же пассивную на резисторах и диодах), чтобы не повредить входы микросхемы. Схемы есть в сети. Со многими микросхемами лучше работает альтернативный софт. Обсуждение на форуме 4pda.ru.
Александр Архипов
12.10.2020 13:25:11
Программатор приехал,работает отлично), но есть маленький косячек,на плате вместо предохранителя запаена смд перемычка,имейте ввиду,что при коротком замыкании на выходе программатора можно спалить USB порт,возможно это только мне попался такой экземпляр,но я не растроен,спасибо магазину,буду и дальше заказывать железки по мере необходимости)
Виктор
17.10.2020 12:19:39
На 3.3 вольта там перемычка есть но работает она или нет ?
Guest
29.10.2020 18:32:17
Перемычка на 3.3 вольт есть, задает питание на внутренних контактах питания микросхем, которые должны программироваться.. Но сигналы с преобразователя интерфейса USB-TTL всегда идут 5 вольт, притом без ограничительных резисторов. Входы микросхемы 3.3. вольт такое напряжение может быть и выдержат, но гарантии никакой, что не будет превышен максимально допустимый входной ток входов этих микросхем ( обычно это он гарантирован не более 5 мА ( 10мА предел). Поэтому по-любому для микросхем, с питанием ниже 5 вольт требуется схема согласования уровней.
Сергей Пацура
16.04.2021 10:17:57
В работе всё чаще потребовалось использовать программатор для реанимации умерших чипов со сгоревшими материнками, CH341A отлично подходит для этих целей, товар конечно из Китая, но если заказывать в этом магазине, то доставка гораздо быстрее и не получишь «кота в мешке», брак тоже исключен, гарантия возврата, лучше немного переплатить, но будешь уверен в работоспособности устройства. Хороший, очень бюджетный программатор, все свои функции выполняет, необходимая вещь. Буду заказывать ещё, обслуживанием доволен.
Влада Чувашева
27.02.2020 23:30:59
Программатор CH341A
Микросхема: CH341A
Совместимость с ОС: Windows 98, Windows ME Windows 2000, Windows XP, Windows Vista, Windows 7
Рабочее напряжение: 5 В
Guest
27.02.2020 23:30:59
Программатор имеет выходные сигналы 5вольт, поэтому для работы с микросхемами 3.3 вольт и ниже нужно использовать плату согласования уровней программатора и программируемой микросхемы ( либо активную на микросхеме или транзисторах, или же пассивную на резисторах и диодах), чтобы не повредить входы микросхемы. Схемы есть в сети. Со многими микросхемами лучше работает альтернативный софт. Обсуждение на форуме 4pda.ru.
Александр Архипов
12.10.2020 13:25:11
Программатор приехал,работает отлично), но есть маленький косячек,на плате вместо предохранителя запаена смд перемычка,имейте ввиду,что при коротком замыкании на выходе программатора можно спалить USB порт,возможно это только мне попался такой экземпляр,но я не растроен,спасибо магазину,буду и дальше заказывать железки по мере необходимости)
Виктор
17.10.2020 12:19:39
На 3.3 вольта там перемычка есть но работает она или нет ?
Guest
29.10.2020 18:32:17
Перемычка на 3.3 вольт есть, задает питание на внутренних контактах питания микросхем, которые должны программироваться.. Но сигналы с преобразователя интерфейса USB-TTL всегда идут 5 вольт, притом без ограничительных резисторов. Входы микросхемы 3.3. вольт такое напряжение может быть и выдержат, но гарантии никакой, что не будет превышен максимально допустимый входной ток входов этих микросхем ( обычно это он гарантирован не более 5 мА ( 10мА предел). Поэтому по-любому для микросхем, с питанием ниже 5 вольт требуется схема согласования уровней.
Сергей Пацура
16.04.2021 10:17:57
В работе всё чаще потребовалось использовать программатор для реанимации умерших чипов со сгоревшими материнками, CH341A отлично подходит для этих целей, товар конечно из Китая, но если заказывать в этом магазине, то доставка гораздо быстрее и не получишь «кота в мешке», брак тоже исключен, гарантия возврата, лучше немного переплатить, но будешь уверен в работоспособности устройства. Хороший, очень бюджетный программатор, все свои функции выполняет, необходимая вещь. Буду заказывать ещё, обслуживанием доволен.
