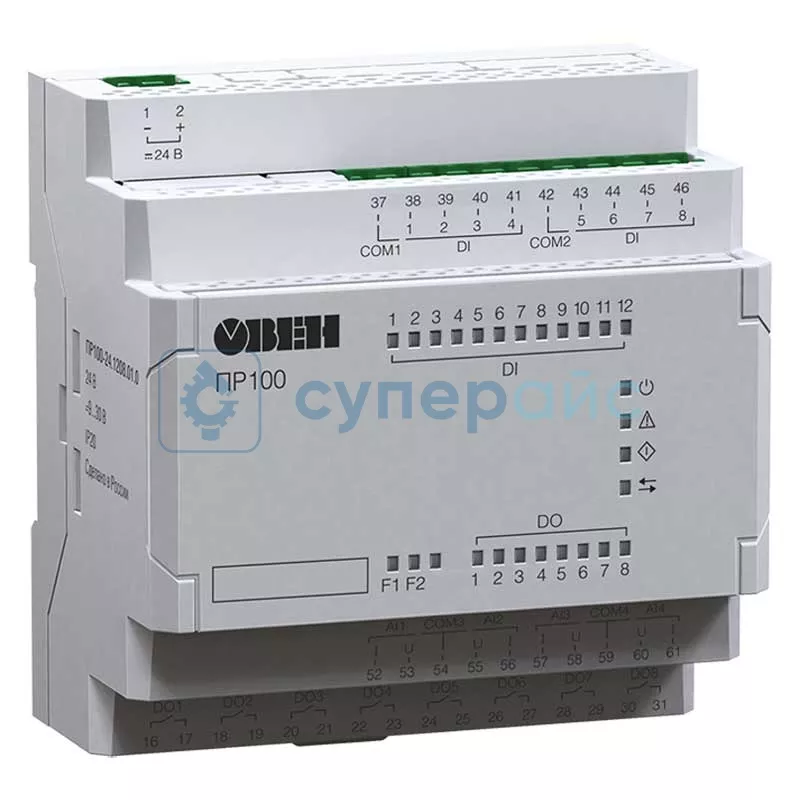

Логическое реле Овен ПР100-230.1208.01.1
Артикул (код товара): 30396
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
11 950 ₽
11 950 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Артикул (код товара)
30396
Модель (серия)
ПР100-230.1208.01.1
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен ПР100-230.1208.01.1
Артикул (код товара)
30396
Модель (серия)
ПР100-230.1208.01.1
Страна производства
Россия
Гарантия, мес.
12
Вес (кг)
0,6
Сложность
2
Описание Овен ПР100-230.1208.01.1
Технические характеристики Овен ПР100-230.1208.01.1
| Питание | 230 В |
| Дискретные входы | 12 |
| Дискретные выходы | 8 (Р) |
| Функциональные возможности |
энергонезависимые переменные; управление по дням недели и времени суток; ПИД-регулирование |
| Применение |
освещение; насосные группы; вентиляторы; небольшие станки |
| Интерфейс RS-485, режим Master/Slave |
интеграция в облачный сервис OwenCloud и SCADA-системы; визуализация процессов с помощью панелей оператора; управление внешними устройствами по RS-485 |
| Съемные клеммники – для удобства монтажа | есть |
| Настраиваемые светодиоды | есть, 2 шт. |
| Возможность питания от бортовой сети 12 В | есть |
| Быстрая замена батарейки | есть |
| Часы реального времени | есть |
| Программирование | |
| Среда программирования | Owen Logic |
| Объем Retain-памяти | 1016 байт |
| Объем памяти сетевых переменных (режим slave) | 128 байт |
| Объем памяти сетевых переменных (режим master) | 128 байт |
| Стек | динамический |
| Объем ПЗУ | 128 кбайт |
| Объем ОЗУ | 32 кбайт |
| Интерфейс программирования | microUSB |
| Интерфейс связи | |
| Протокол связи | Modbus-RTU / Modbus ASCII |
| Режим работы | Master / Slave |
| Дискретные входы | |
| Тип | дискретный (Д) |
| Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»; датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором |
| Номинальное напряжение питания | 24 В |
| Гальваническая развязка | групповая, по 4 входа (1-4 и 5-8) |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В |
| Аналоговые входы | |
| Тип измеряемых сигналов | 4 - 20 мА, 0 - 10.В, дискретный |
| Период обновления значений всех каналов | не более 20 мс |
| Предел основной приведенной погрешности | ± 0,5 % |
| Работа в дискретном режиме | есть |
| Дискретные выходы | |
| Тип | релейные (нормально-разомкнутые) |
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока, cos φ > 0,95; 3 А при напряжении не более 30В пост. тока |
| Гальваническая развязка | индивидуальная |
| Электрическая прочности изоляции | 2830 В, между выходами – 1780 В |
| Режим аналогового входа 2 (сопротивление и термисторы) типа "ДАТ" | |
| Диапазон измерения | 0 - 300 кОм |
| Значение единицы младшего разряда, не более | 1 °С |
| Предел основной приведенной погрешности для сопротивлений 0 - 150 кОм | ±1 % |
| Предел основной приведенной погрешности для сопротивлений 0 - 150 кОм | ±2 % |
| Предел основной приведенной погрешности для ТС и датчиков NTC и PTC | ±1,5 % |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | 0,5 от основной |
| Режим дискретного входа типа "ДАТ" | |
| Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» | 1 - 8 В (устанавливается в Owen Logic) |
| Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» | 2 - 9 В (устанавливается в Owen Logic) |
| Входной ток в режиме дискретного входа | 2 - 15 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом (постоянный ток) | 5 мс |
| Максимальная частота сигнала, воспринимаемая в режиме дискретного входа | 100 Гц |
| Дискретные выходы типа «К» | |
| Количество выходов | 14 |
| Тип выходного устройства | оптопара транзисторная n-p-n-типа |
| Тип коммутируемого сигнала | DC |
| Электрическая прочность изоляции |
между выходом и другими цепями: 740 В; между группами выходов: 740 В |
| Коммутируемое напряжение в нагрузке, постоянного тока | 60 В |
| Универсальные аналоговые выходы типа «АУ» | |
| Количество выходов | 2 |
| Тип аналогового выхода | универсальный (ток или напряжение) |
| Разрядность ЦАП | 12 бит |
| Напряжение питания | 15 - 30 В |
| Диапазон генерации тока | 4 - 20 мА |
| Диапазон генерации напряжения | 0 - 10 В |
| Сопротивление нагрузки для режима |
4...20 мА: 0 - 300 Ом; 0...10 В: 1 - 20 кОм |
| Предел основной приведенной погрешности | ±0,5 % |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов для режима | 0,5 от основной |
| Гальваническая развязка | есть (индивидуальная) |
| Электрическая прочность изоляции | 510 В |
| Общие характеристики | |
| Диапазон постоянного напряжения питания | 9 - 30 В (номинальное 24 В) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) |
| Тип крепления | на DIN-рейку, автоматный корпус, 5 DIN |
| Интерфейс | USB, RS-485 |
| Рабочая температура | -40 - 55 °C |
| Габариты | 89,7 х 88 х 57,8 мм |
| Комплектация | реле Овен ПР100-230.1208.01.1 – 1 шт |
|
комплект клеммных соединителей – 1 шт; руководство по эксплуатации – 1 шт; паспорт и гарантийный талон – 1 шт |
|
Документация и ПО Овен ПР100-230.1208.01.1
Название
Язык
Версия
Размер и тип
Декларация о соответствии на ОВЕН ПР100, ПР102, ПР103
Язык:
Русский
Размер и тип:
1,36 МБ,
PDF
Руководство пользователя программируемых реле Овен ПР100
Язык:
Русский
Версия:
1.57
Размер и тип:
6.78 МБ,
PDF
Руководство пользователя среды программирования OWEN Logic
Язык:
Русский
Версия:
1.88
Размер и тип:
5.29 МБ,
PDF
Показать больше
Показать меньше
