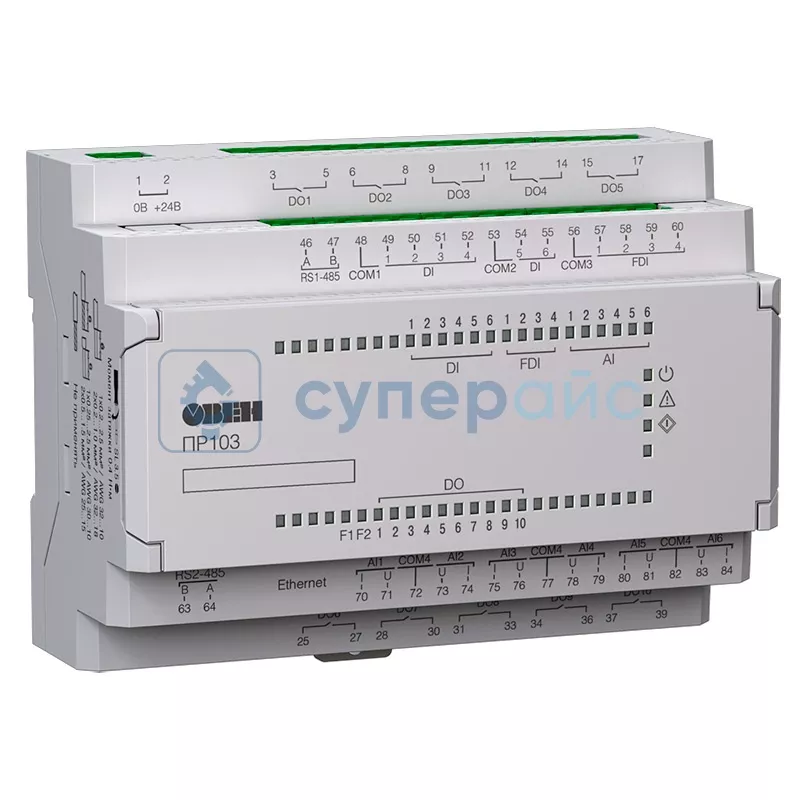

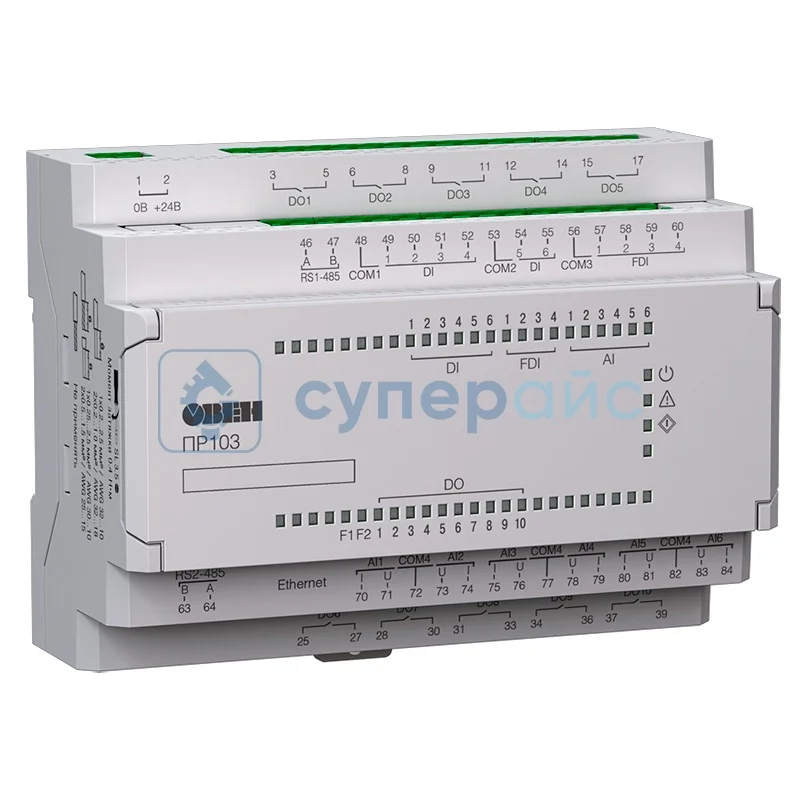

Устройство управляющее Овен ПР103-24.1610.03.2.0
Код товара: 29479
Гарантия 12 месяцев
О товаре 6 аналоговых входов типа "ДАТ"
Питание: 24 В
Дискретные выходы: 10 Р
Интерфейс: USB, Ethernet, 2 x RS-485
20 850 руб.
20 850 руб.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 6 аналоговых входов типа "ДАТ"
Питание: 24 В
Дискретные выходы: 10 Р
Интерфейс: USB, Ethernet, 2 x RS-485
Технические характеристики Овен ПР103-24.1610.03.2.0
| Минимальное время цикла | 1 мс |
| Объем памяти для сетевых переменных |
режим Slave: 2040 байт; режим Master: 128 байт |
| Модули расширения | серия ПРМ |
| Количество подключаемых модулей расширения | 2 |
| Встроенные часы реального времени | есть |
| Точность работы встроенных часов прибора при +25 °С | ± 3 с/сутки |
| Flash-память (архив) | |
| Количество циклов записи и стирания | 100 000 |
| Максимальный размер файла архива | 2048 байт |
| Максимальное количество файлов архива | 50 шт |
| Минимальный период записи архива | 10 с |
| Программирование и конфигурирование | |
| Интерфейсы программирования и конфигурирования | USB, Ethernet, RS-485 |
| Среда программирования | OwenLogic |
| ПО для конфигурирования | OWEN Configurator |
| Объем Retain-памяти | 2040 байт |
| Объем ПЗУ | 219136 байт |
| Объем ОЗУ | 51200 байт |
| Интерфейс Ethernet | |
| Протокол связи | Modbus TCP |
| Режим работы | Master / Slave |
| Скорость передачи данных по Ethernet | 10 / 100 Мбит/с |
| Электрическая прочность изоляции между Ethernet и другими цепями | 510 В |
| Интерфейс RS-485 | |
| Протокол связи | Modbus-RTU / Modbus ASCII |
| Режим работы | Master / Slave |
| Скорость передачи данных по RS-485 | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Максимальное количество интерфейсов RS-485 | 2 |
| Электрическая прочность изоляции между RS485 и другими цепями | 1500 В |
| Работа с облачным сервисом | |
| Работа с OwenCloud | есть |
| Интерфейс взаимодействия с облачным сервисом | Ethernet |
| Питание 230 В | |
| Диапазон постоянного напряжения питания | 90 - 264 В (номинальное ~ 230 В, при 50 Гц) |
| Диапазон постоянного напряжения питания | 127 - 373 В (номинальное ~ 230 В) |
| Гальваническая развязка | есть |
| Электрическая прочность изоляции между входом питания и другими цепями | 2300 В |
| Потребляемая мощность | 15 Вт |
| Дискретные входы типа «Д» | |
| Количество входов | 6 |
| Напряжение «логической единицы» | 8,8 - 30 В |
| Ток «логической единицы» | 2 - 15 мА |
| Напряжение «логического нуля» | - 3 - 5 В |
| Ток «логического нуля» | 0 - 15 мА |
| Минимальная длительность «лог. 0» и «лог. 1», воспринимаемая дискретным входом, не менее | 2 мс |
| Максимальная задержка переключения из «лог. 0» в «лог. 1» и из «лог. 1» в «лог.0» | 30 мс |
| Максимальная частота сигнала, воспринимаемая дискретным входом | 500 Гц |
| Гальваническая развязка | групповая, по 4 и 2 входа |
| Электрическая прочность изоляции между группами каналов | 510 В |
| Электрическая прочность изоляции относительно других цепей прибора | 510 В |
| Защита от подключения напряжения обратной полярности | есть |
| Дискретные входы типа «ДС» | |
| Количество входов | 4 |
| Напряжение «логической единицы» | 15 - 30 В |
| Ток «логической единицы» | 2 - 15 мА |
| Напряжение «логического нуля» | - 3 - 5 В |
| Ток «логического нуля» | 0 - 15 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом | 5 мкс |
| Максимальная частота следования импульсов, воспринимаемая дискретным входом | 100 кГц |
| Гальваническая развязка | групповая, по 4 входа |
| Электрическая прочность изоляции между группами каналов | 510 В |
| Электрическая прочность изоляции относительно других цепей прибора | 510 В |
| Защита от подключения напряжения обратной полярности | есть |
| Дискретно-аналоговые входы типа «ДАТ» | |
| Количество входов | 6 |
| Разрешающая способность АЦП | 12 бит |
| Период обновления результатов измерения всех каналов | ≤ 1 мс |
| Режим аналогового входа 1 (сигналы тока и напряжения) типа "ДАТ" | |
| Тип измеряемых сигналов, униполярный | 0 - 10 В, 4 - 20 мА |
| Предел основной приведенной погрешности, не более | ±0,5 % |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | 0,5 от основной |
| Предельное положительное входное напряжение, для режима дискретного входа и датчика 0 - 10 В | 30 В |
| Входное сопротивление для режима 0 - 10 В | 10 кОм |
| Режим аналогового входа 2 (сопротивление и термисторы) типа "ДАТ" | |
| Диапазон измерения | 0 - 300 кОм |
| Значение единицы младшего разряда, не более | 1 °С |
| Предел основной приведенной погрешности для сопротивлений 0 - 150 кОм | ±1 % |
| Предел основной приведенной погрешности для сопротивлений 0 - 150 кОм | ±2 % |
| Предел основной приведенной погрешности для ТС и датчиков NTC и PTC | ±1,5 % |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | 0,5 от основной |
| Режим дискретного входа типа "ДАТ" | |
| Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» | 1 - 8 В (устанавливается в OwenLogic) |
| Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» | 2 - 9 В (устанавливается в OwenLogic) |
| Входной ток в режиме дискретного входа | 2 - 15 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом при настройке фильтра антидребезга от 0 до 2 | 2 мс |
| Максимальная частота сигнала, воспринимаемая в режиме дискретного входа | 250 Гц |
| Дискретные выходы типа «Р» | |
| Количество выходов | 10 |
| Тип выходного устройства | электромагнитное реле (нормально разомкнутые контакты) |
| Электрическая прочность изоляции между соседними ВЭ | 2300 В |
| Электрическая прочность изоляции между выходом и другими цепями | 2300 В |
| Коммутируемое напряжение в нагрузке |
для цепи постоянного тока: 30 В (резистивная нагрузка); для цепи переменного тока: 250 В (резистивная нагрузка) |
| Допустимый ток нагрузки |
5 А при напряжении не более 250 В переменного тока и cos(φ) > 0,95; 3 А при напряжении не более 30 В постоянного тока |
| Допустимый ток нагрузки | 10 мА (при 5 В постоянного тока) |
| Электрический ресурс реле |
200000 циклов: 5 А при 250 В переменного тока; 50000 циклов: 7 А при 250 В переменного тока; 100000 циклов: 3 А, 30 В постоянного тока, резистивная нагрузка |
| Общие характеристики | |
| Питание | 230 В |
| Тип корпуса | для крепления на DIN-рейку (35 мм) |
| Степень защиты | IP20 |
| Время автономной работы часов от сменного элемента питания | 5 лет |
| Элемент питания встроенных часов реального времени | CR2032 |
| Интерфейс | Ethernet, USB, 2 x RS-485 |
| Рабочая температура | 20 - 55 °C |
| Габариты | 123 x 90 x 58 мм |
| Вес | 600 г |
| Комплектация | реле Овен ПР103-24.1610.03.2.0 – 1 шт |
|
руководство по эксплуатации – 1 шт; комплект клеммных соединителей – 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
