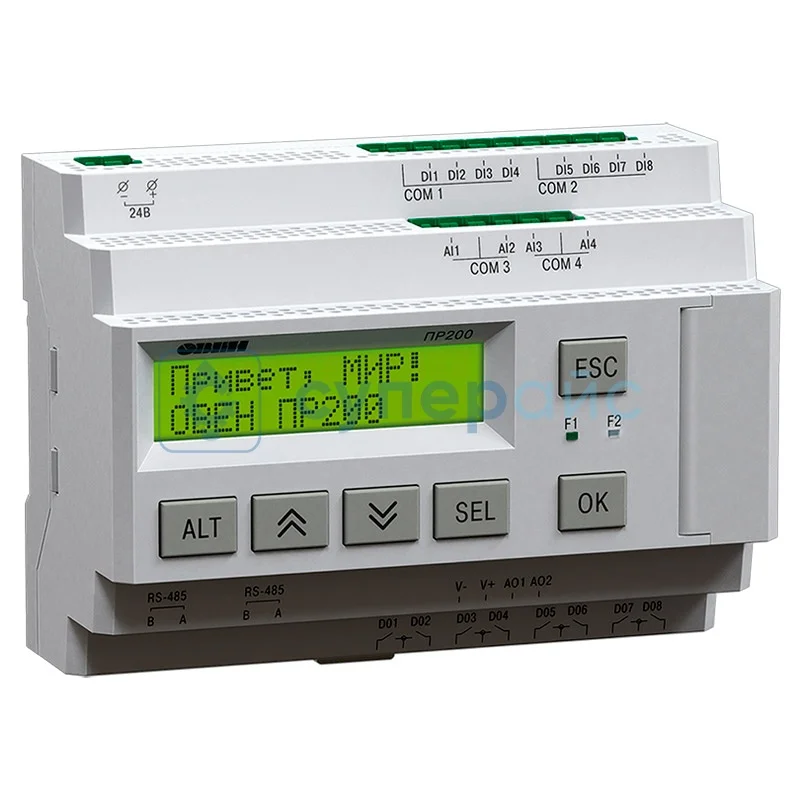

Реле программируемое Овен ПР200-24.2.2.0
Артикул (код товара): 29557
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
21 740 ₽
21 740 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Артикул (код товара)
29557
Модель (серия)
ПР200-24.2.2.0
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен ПР200-24.2.2.0
Общие данные
Артикул (код товара)
29557
Производитель (бренд)
Модель (серия)
ПР200-24.2.2.0
Страна производства
Россия
Гарантия, мес.
12
Описание Овен ПР200-24.2.2.0
Технические характеристики Овен ПР200-24.2.2.0
| Минимальное время цикла | 1 мс |
| Объем памяти для сетевых переменных |
режим Slave: 128 байт; режим Master: 128 байт |
| Количество подключаемых модулей расширения | 2 |
| Модули расширения | серия ПРМ |
| Встроенные часы реального времени | есть |
| Точность работы встроенных часов прибора при +25 °С | ± 3 с/сутки |
| Программирование | |
| Среда программирования | Owen Logic |
| Объем Retain-памяти | 1016 байт |
| Объем ПЗУ | 128 кбайт |
| Объем ОЗУ | 32 кбайт |
| Питание 24 В | |
| Диапазон напряжения питания | 19 - 30 В (номинальное 24 В) |
| Гальваническая развязка | есть |
| Электрическая прочность изоляции между входом питания и другими цепями | 1780 В |
| Потребляемая мощность | 10 Вт |
| Защита от подачи питающего напряжения неправильной полярности | есть |
| Интерфейс связи | |
| Тип сетевых интерфейсов | RS-485 |
| Протокол связи | Modbus-RTU / Modbus ASCII |
| Режим работы | Master / Slave |
| Скорость передачи данных по RS-485 | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Электрическая прочность изоляции между RS485 и другими цепями | 1500 В |
| Интерфейсная плата | ПР-ИП485 |
| Дисплей | |
| Тип дисплея | монохромный текстовый ЖКИ с подсветкой |
| Управление временем работы подсветки | есть |
| Управление яркостью подсветки | есть |
| Управление контрастностью экрана | есть |
| Размеры дисплея | 60 x 15 мм |
| Отображение информации | 2 строки по 16 символов |
| Высота символа | 5 мм |
| Светодиодные индикаторы | красный и зеленый |
| Поддерживаемые языки | русский, английский |
| Дискретные входы типа «Д» | |
| Количество входов | 8 |
| Номинальное напряжение питания | 24 В (постоянный ток) |
| Максимальное допустимое напряжение питания | 30 В (постоянный ток) |
| Тип датчика для дискретного входа |
механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); датчики с выходными транзисторными ключами (например, транзистор p-n-p-типа с открытым коллектором на выходе) |
| Напряжение «логической единицы» | 15 - 30 В |
| Ток «логической единицы» | 2 - 15 мА |
| Напряжение «логического нуля» | - 3 - 5 В |
| Ток «логического нуля» | 0 - 1 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом | 5 мс |
| Максимальное время реакции на событие по дискретному входу | 30 мс |
| Электрическая прочность изоляции между входами и другими цепями прибора | 2830 В |
| Дискретно-аналоговые входы типа «ДАТ» | |
| Количество входов | 4 |
| Разрешающая способность АЦП | 12 бит |
| Режим аналогового входа типа "ДАТ" | |
| Тип измеряемых сигналов, униполярный | 0 - 10 В, 4 - 20 мА, 0 - 4 кОм |
| Предел основной приведенной погрешности, не более | ±0,5 % |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | 0,5 от основной |
| Предельное положительное входное напряжение, для режима дискретного входа и датчика 0…10 В | 36 В |
| Входное сопротивление для режима 0 - 10 В | 61 кОм |
| Сопротивление встроенного шунтирующего резистора для режима 4 - 20 мА | 121 Ом |
| Опорное напряжение для режима 0 - 4 кОм | 2,5 В |
| Максимальный ток через резистор для режима 0 - 4 кОм | 750 мкА |
| Значение наименьшего значащего разряда |
2,7 мВ ((0 - 10 В)/3700); 6 мкА ((0 - 20 мА)/3700) |
| Период обновления результатов измерения четырех каналов | 10 мс |
| Режим дискретного входа типа "ДАТ" | |
| Напряжение «логического нуля» | 1 - 8 В (устанавливается в OwenLogic) |
| Напряжение «логической единицы» | 2 - 9 В (устанавливается в OwenLogic) |
| Ток «логического нуля» | 0 - 1 мА |
| Ток «логической единицы» | 2,5 - 5 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом (постоянный ток) | 5 мс |
| Максимальная частота сигнала, воспринимаемая дискретным входом постоянного тока | 100 Гц |
| Дискретные выходы типа «Р» | |
| Количество выходов | 8 |
| Тип выходного устройства | электромагнитное реле (нормально разомкнутые контакты) |
| Электрическая прочность изоляции между выходом и другими цепями | 2830 В |
| Коммутируемое напряжение в нагрузке |
для цепи постоянного тока: 30 В (резистивная нагрузка); для цепи переменного тока: 250 В (резистивная нагрузка) |
| Допустимый ток нагрузки |
5 А при напряжении не более 250 В переменного тока и cos(φ) > 0,95; 3 А при напряжении не более 30 В постоянного тока |
| Допустимый ток нагрузки | 10 мА (при 5 В постоянного тока) |
| Электрический ресурс реле |
200000 циклов: 5 А при 250 В переменного тока; 50000 циклов: 7 А при 250 В переменного тока; 100000 циклов: 3 А, 30 В постоянного тока, резистивная нагрузка |
| Аналоговые выходы типа «И» | |
| Количество выходов | 2 |
| Тип выходного сигнала | ток |
| Диапазон генерации тока | 4 - 20 мА |
| Напряжение питания | 15 - 30 В (питание от токовой петли) |
| Внешняя нагрузка | 1 кОм |
| Предел основной приведенной погрешности | ±0,5 % |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | ±0,05 % |
| Максимальная индуктивная нагрузка | 50 мкГн |
| Выходной импеданс | 10 МОм |
| Полное время преобразования выходного сигнала | 100 мс |
| Разрядность ЦАП | 10 бит |
| Гальваническая развязка | есть (индивидуальная) |
| Электрическая прочность изоляции | 2830 В |
| Общие характеристики | |
| Дисплей | монохромный текстовый ЖКИ с подсветкой |
| Питание | 24 В |
| Тип корпуса | для крепления на DIN-рейку (35 мм) |
| Степень защиты | IP20 |
| Время автономной работы часов от сменного элемента питания | 5 лет |
| Элемент питания встроенных часов реального времени | CR2032 |
| Интерфейс | mini-USB, 2 x RS-485 |
| Рабочая температура | 20 - 55 °C |
| Габариты изделия | 123 x 90 x 58 мм |
| Габариты упаковки | 145 х 115 х 83 мм |
| Вес брутто | 450 г |
| Комплектация | реле Овен ПР200-24.2.2.0 – 1 шт |
|
руководство по эксплуатации – 1 шт; кабель mini-USB – 1 шт; комплект клеммных соединителей – 1 шт |
|
Часто задаваемые вопросы
Чем это реле Овен ПР200-24.2.2.0 отличается по питанию от версии на 220 В?
Эта модель питается низковольтным постоянным напряжением 19-30 В (номинал 24 В), потребляемая мощность 10 Вт. Такой вариант удобен там, где уже есть блок питания 24 В на шкаф автоматики.
Можно ли расширить количество входов и выходов?
Да, к прибору подключается до 2 модулей расширения серии ПРМ. Это увеличивает число каналов ввода-вывода без замены самого реле.
В какой программе создаётся логика работы?
Прикладную программу пишут в среде Owen Logic. Минимальное время цикла - 1 мс, объём Retain-памяти для энергонезависимых данных - 1016 байт.
Есть ли защита от неправильного подключения питания?
Да, реле защищено от подачи питающего напряжения обратной полярности. Также есть гальваническая развязка, а прочность изоляции между входом питания и другими цепями - 1780 В.
Сохраняет ли прибор время при отключении?
Встроенные часы реального времени идут с точностью ± 3 с в сутки при +25 °С. Данные хранятся в энергонезависимой памяти, поэтому настройки и отсчёт времени не сбрасываются.
Какой объём памяти у ПР200-24.2.2.0?
Объём ПЗУ - 128 кбайт, ОЗУ - 32 кбайт, под сетевые переменные отведено по 128 байт в режимах Slave и Master. Для связи предусмотрен интерфейс RS-485.
