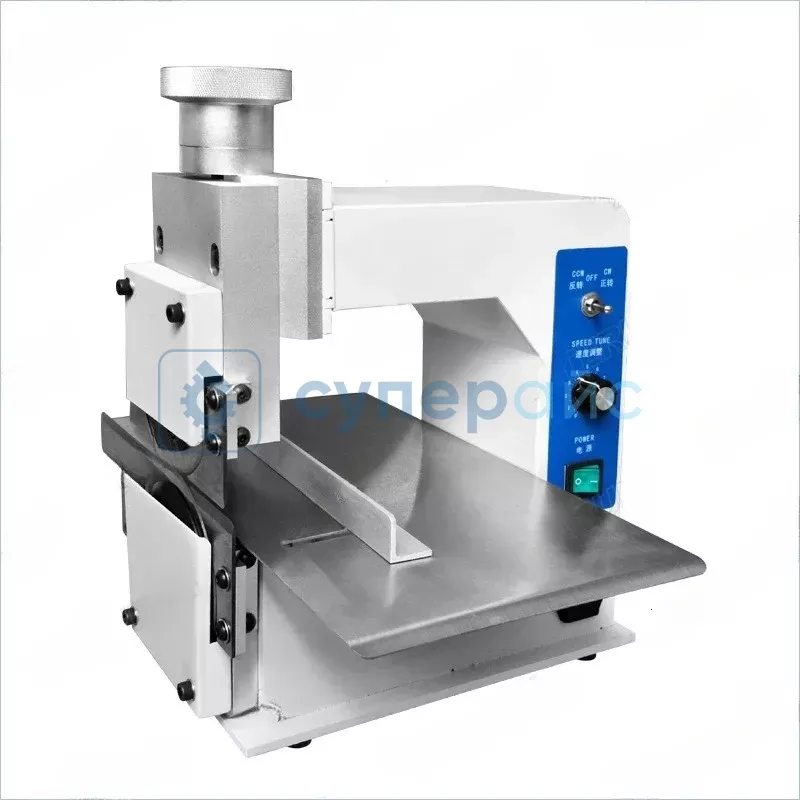

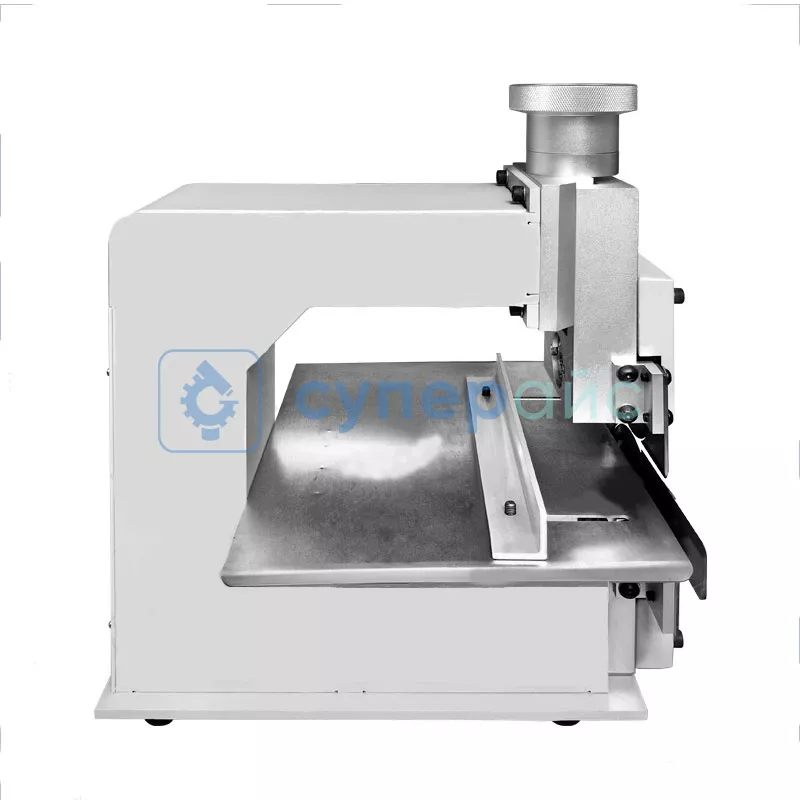

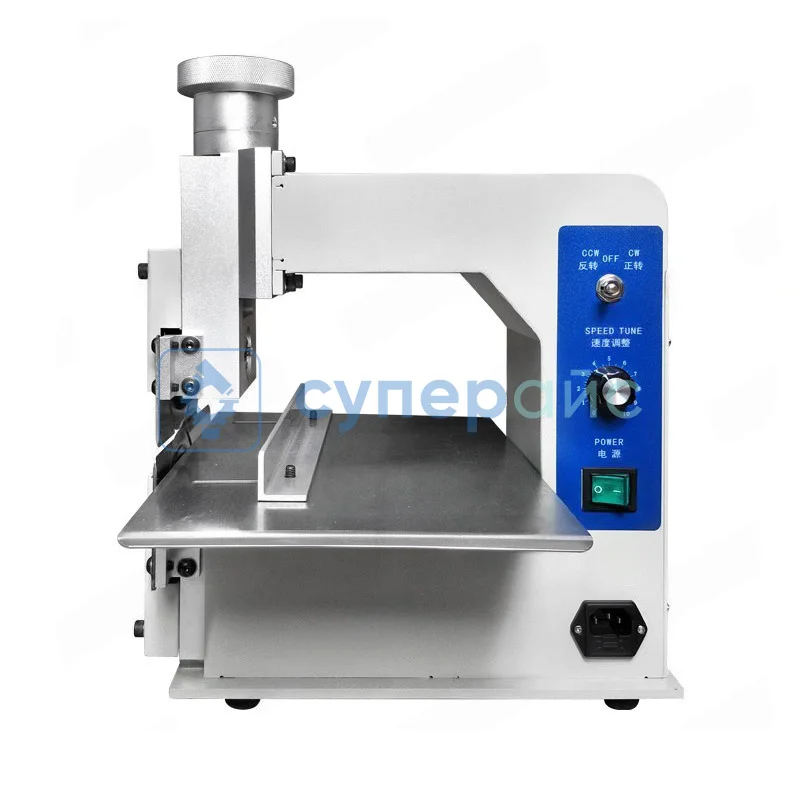

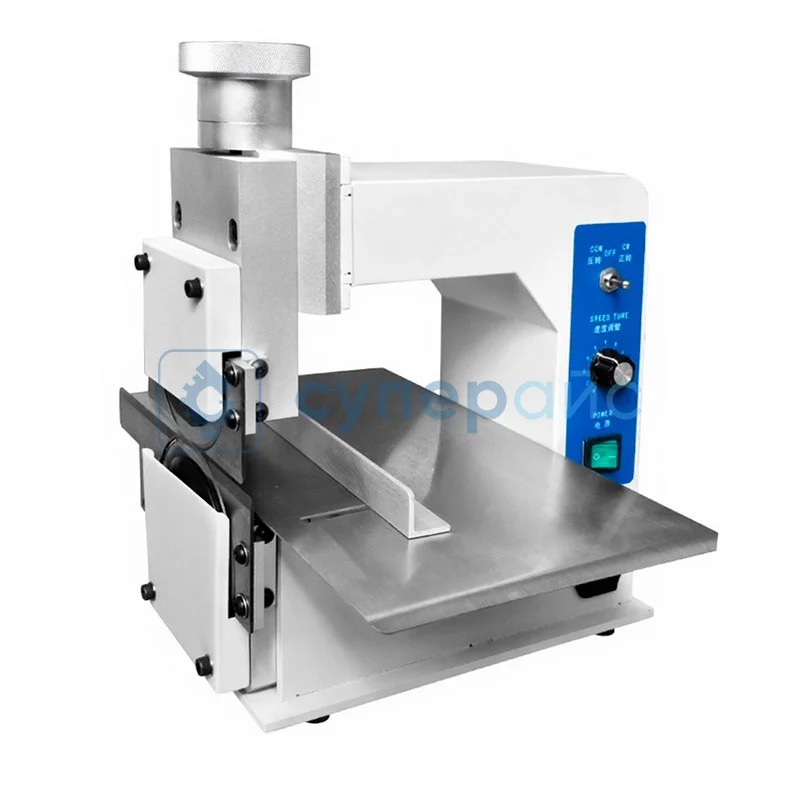

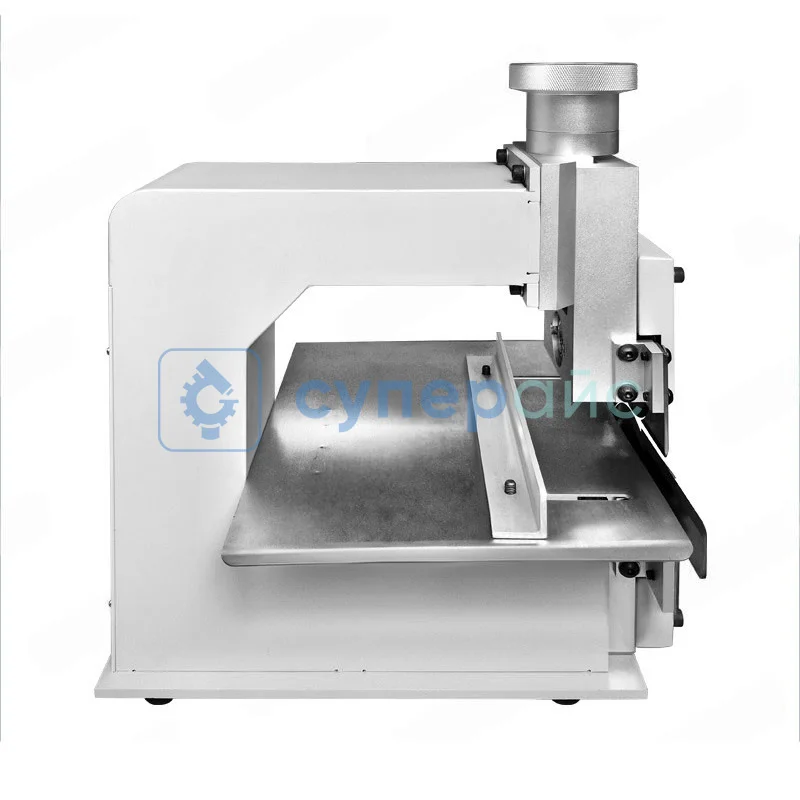

Разделитель печатных плат ST-601C
Артикул (код товара): 28174
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
120 380 ₽
120 380 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
28174
Модель (серия)
ST-601C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ST-601C
Общие данные
Артикул (код товара)
28174
Производитель (бренд)
Модель (серия)
ST-601C
Страна производства
Китай
Гарантия, мес.
12
Описание ST-601C
Технические характеристики ST-601C
| Толщина печатной платы | 0,7 ~ 3,2 мм |
| Высота деталей печатной платы | > 40 мм |
| Точность резки | 0,04 мм |
| Функция тройной защиты | есть |
| Режимы скорости резки | 4 |
| Функция возвратно-поступательной резки | есть |
| Верхнее кольцевое лезвие | есть (возможность резки алюминиевой подложки) |
| Общие характеристики | |
| Источник питания | 110 - 220 В, 50 - 60 Гц |
| Напряжение | 48 В |
| Габариты изделия | 390 х 380 х 430 мм |
| Вес | 19,4 кг |
| Комплектация | разделитель печатных плат ST-601C - 1 шт |
Часто задаваемые вопросы
Какие размеры печатных плат можно разделять с помощью ST-601C?
Максимальная длина разделяемой платы - 330 мм, толщина - 0,8–3,2 мм. Ширина V-образной канавки может быть 0,8–2,0 мм. Устройство предназначено для панелей с линейным V-скорингом, выполненным на заводе или в собственной мастерской.
Какой принцип работы у разделителя ST-601C?

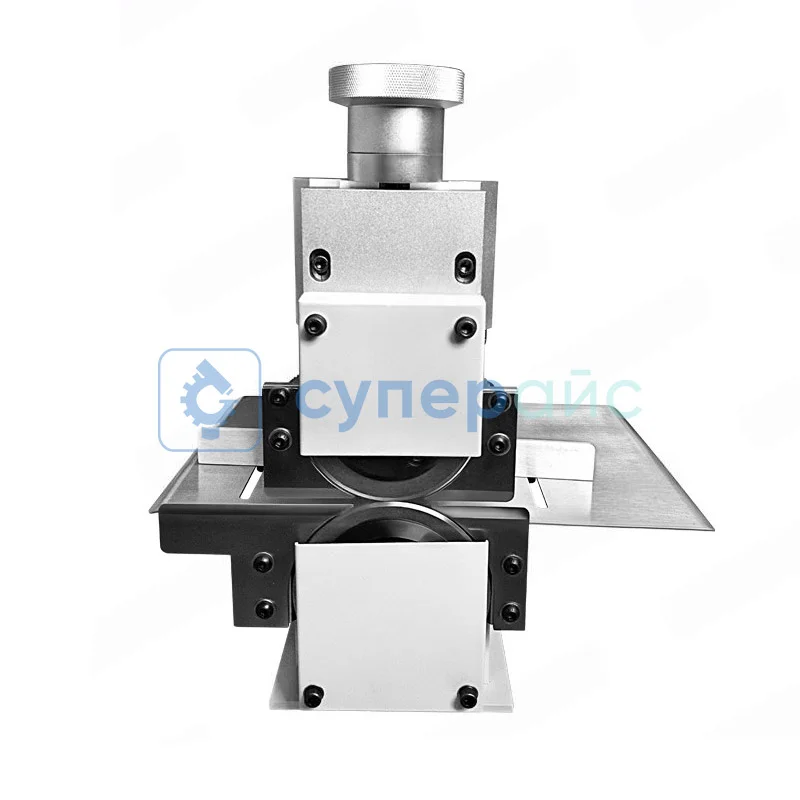

Плата устанавливается на опорные ролики, а линия V-скоринга совмещается с режущим диском. При плавном перемещении ручки диск врезается в канавку, разделяя плату без деформации медных дорожек и компонентов. Механизм минимизирует механическое напряжение, действующее на плату.
Подходит ли для разделения панелей с SMD-компонентами?
Да, метод точечного разреза минимизирует механическое напряжение на плате. Компоненты, расположенные ближе 1 мм к линии раздела, требуют дополнительной проверки. Рекомендуется оставлять зазор 2–3 мм между компонентами и линией V-скоринга для безопасности.
Какой материал режущего диска и как часто его менять?
Диск выполнен из закаленной инструментальной стали HSS. Ресурс - до 10000 разделений при работе с стандартным FR-4. При затуплении диск можно поворачивать на новое рабочее ребро или заменить полностью. Замена диска занимает 2–3 минуты.
Можно ли регулировать глубину реза?
Да, глубина врезания регулируется специальным винтом с микрометрической подачей. Это позволяет точно настроить рез под толщину платы и глубину V-канавки, исключая повреждение нижних медных слоёв и текстолита. Точная регулировка снижает износ диска.
