Характеристики WHEELTEC (high edition) на STM32
Общие данные
Основные характеристики
Общие характеристики
Посредством стандарта Bluetooth из мобильного приложения со смартфона
умение отслеживать линии и движения по заданной траектории
инженерия и проектирование
интерес к наукам
логика и мышление
моторика и ловкость
навыки ведения проектов
программирование
робототехника
социально-эмоциональные навыки
схемотехника и электроника
творческое мышление
Электромеханический
Описание WHEELTEC (high edition) на STM32
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ WHEELTEC STM32
| Характеристики WHEELTEC | |
| Мощность двигателя | 7 Вт |
| Передаточное число двигателя | 1:30 |
| Контроллер |
STM32F103RCT6 |
| Рулевой механизм |
металлический редуктор |
| Крутящий момент |
20 кг/см (6.5 В) |
| Управление | Bluetooth, беспроводной джойстик PS2 |
| Режим патрулирования | линейная ПЗС-матрица, электромагнитная (совместима с генератором сигналов NXP) |
| Акселерометр | MPU6050 |
| Характеристики контроллера STM32 | |
| Контроллер STM32 | STM32F103RCT6 |
| Микроконтроллер |
72 МГц |
| Разрядность | 32 |
| Объем памяти, FLASH | 256 кБ |
| Объем памяти, RAM | 48 кБ |
| Внутренний АЦП | 12 бит |
| Внутренний ЦАП | 12 бит |
| Таймер | 11 |
| Интерфейс |
CAN x 1, i2C x 2, SPI x 3, USB x 1, USART x 5 |
|
Количество входов/выходов |
51 |
|
Напряжение питания |
2 - 3.6 В |
| Температура | - 40 - 85°С |
| Характеристики акселерометра MPU6050 | |
| Напряжение питания | 3.5 - 6 В |
| Потребляемый ток | 500 мкА |
| Ток в режиме пониженного потребления |
10 мкА при 1,25 Гц, 20 мкА при 5 Гц, 60 мкА при 20 Гц, 110 мкА при 40 Гц |
| Диапазон | ± 2, 4, 8, 16g |
|
Разрядность АЦП |
16 |
| Интерфейс | I2C (до 400 кГц) |
| Характеристики мотора MG513 | |
| Номинальное напряжение | 12 В |
| Номинальная мощность | 7 Вт |
| Номинальный ток | 540 мА |
| Номинальный крутящий момент | 1.5 кг*см |
| Пусковой момент | ~ 1 Н*м |
| Ток среза | 5.4 А |
|
Передаточное число двигателя |
1:30 |
| Диаметр выходного вала | 6 мм |
| Скорость до замедления | 11000 об/мин |
| Скорость после замедления | 366 ± 10 об/мин |
|
Характеристики датчика угла поворота (энкодера) |
|
| Тип |
инкрементный датчик Холла (магнитный) фазы AB |
| Разрешение | 390 (измерено на выходном валу редуктора) |
| Напряжение | 5 В |
| Тип интерфейса | XH2.54 |
| Общие характеристики | |
| Материал | алюминиевый сплав |
| Питание | аккумуляторная батарея, 3500 мАч |

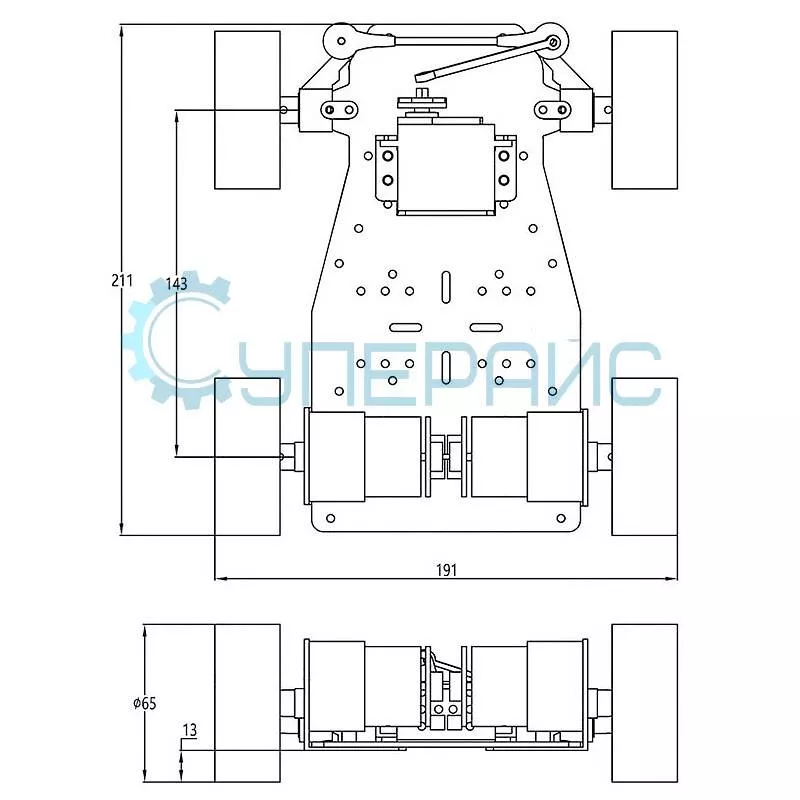

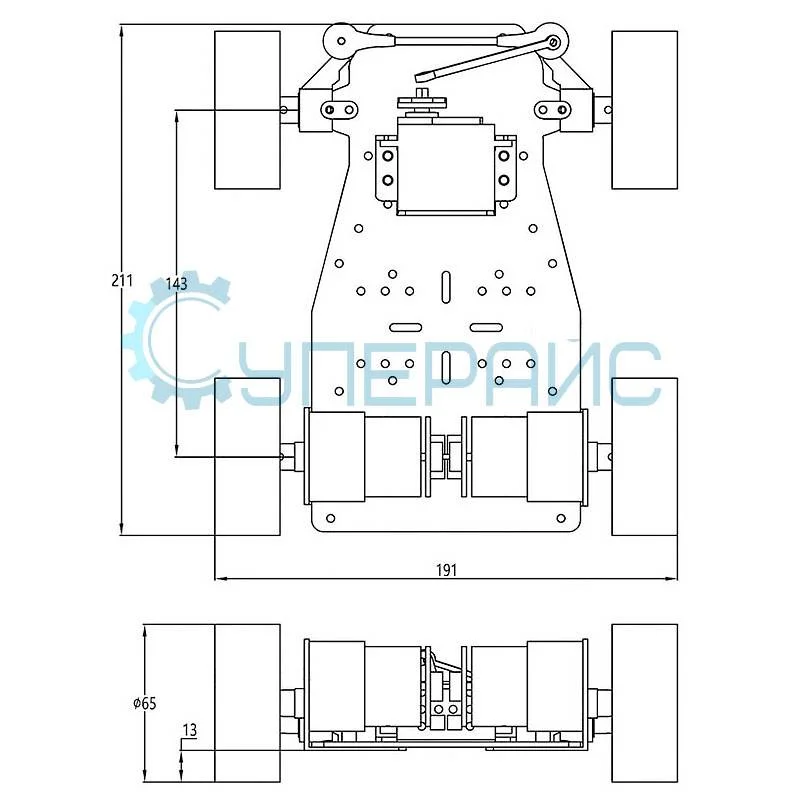

| Размер платформы | 211 х 191 х 65 мм |
| Вес | 1.1 кг |
| Комплектация: | |
|
рулевой механизм с шасси – 1 шт |
|

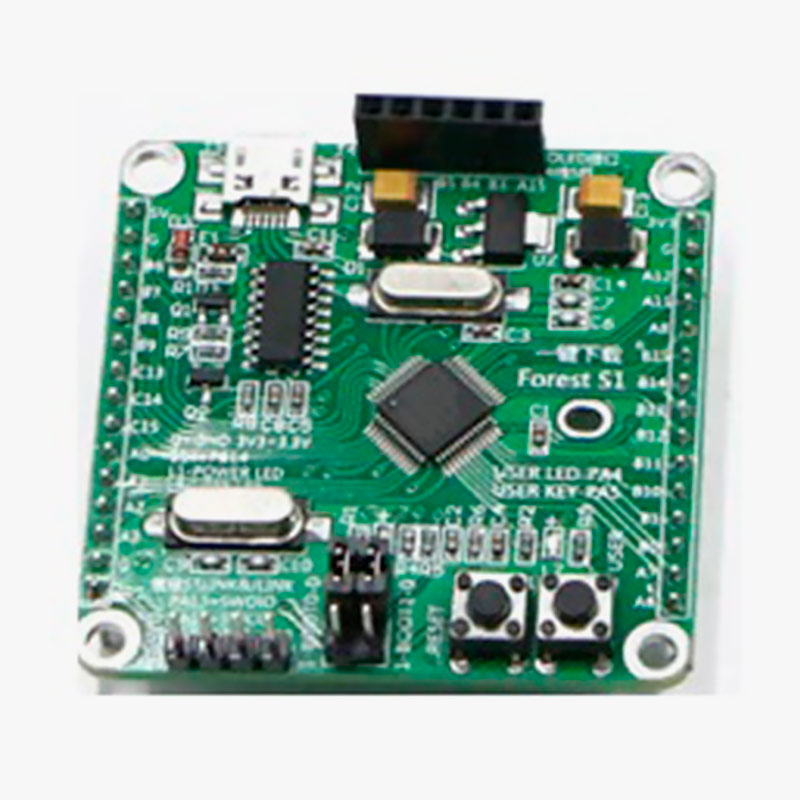

контроллер STM32 – 1 шт |
|
USB кабель – 1 шт |
|

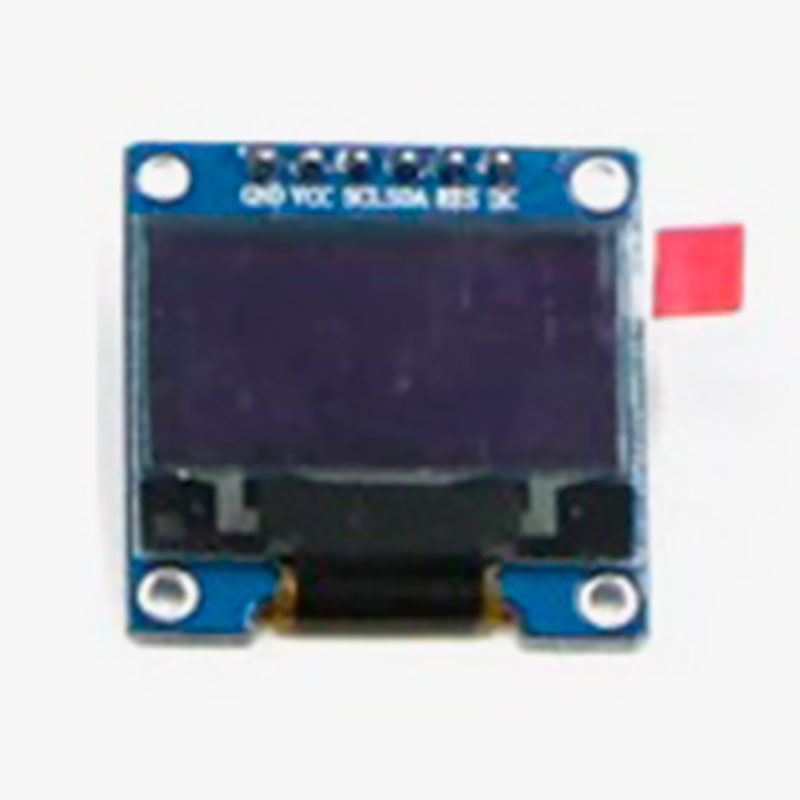

OLED дисплей – 1 шт |
|

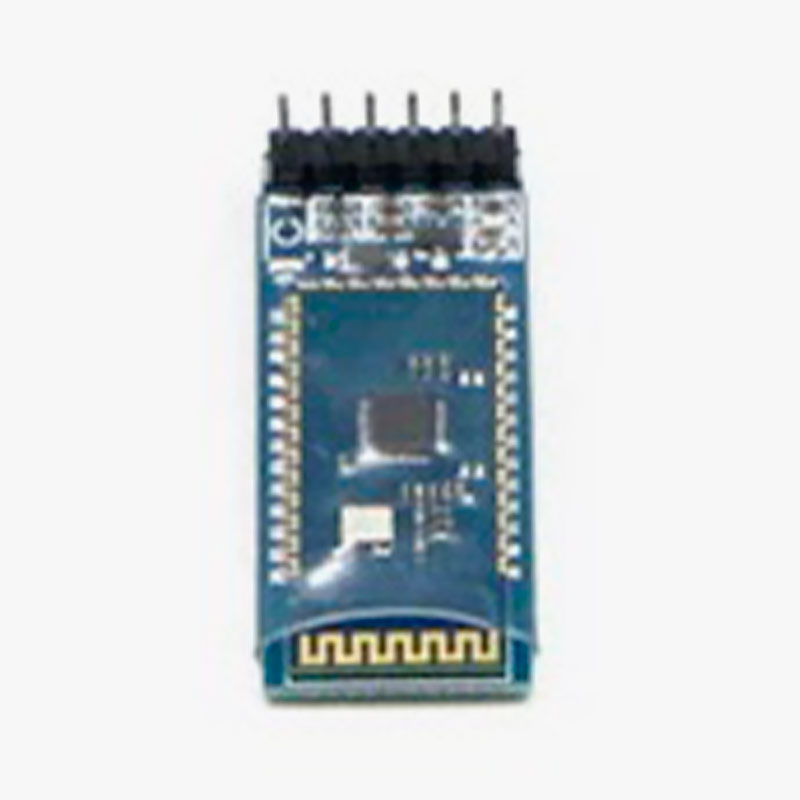

Bluetooth модуль - 1 шт |
|
беспроводной джойстик – 1 шт |
|

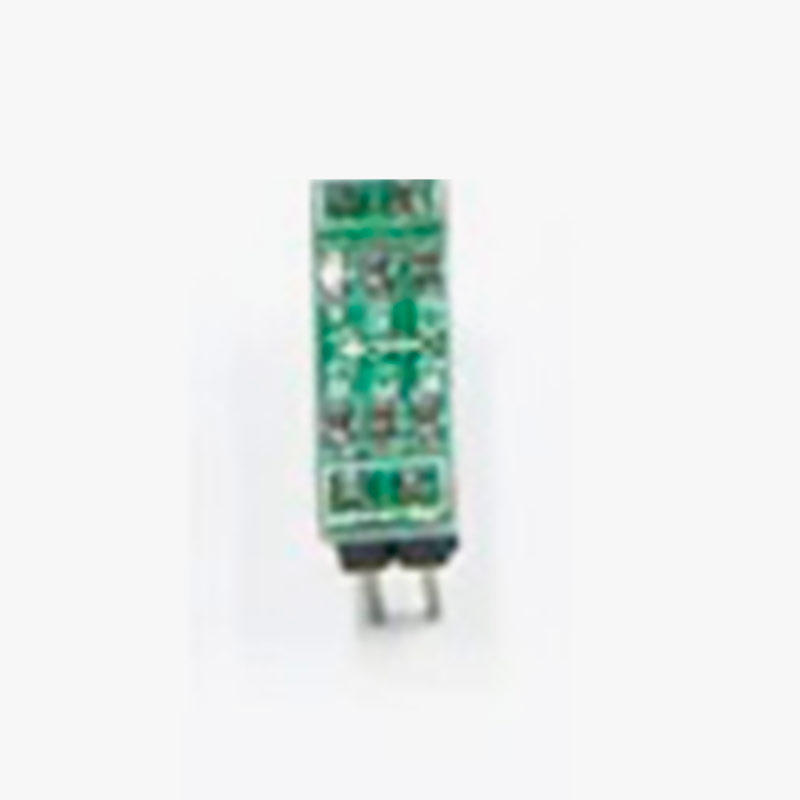

электромагнитный линейный патрульный датчик -1 шт |
|
аккумуляторная батарея – 2 шт |
|
|
зарядное устройство – 1 шт |
Обратите внимание! Набор представляет собой конструктор и предполагает наличие у пользователя базовых навыков конструирования, программирования и отладки. Необходимые учебно-методические материалы по сборке и программированию робота размещены в разделе «ДОКУМЕНТАЦИЯ И ПО».
Менеджеры по работе с клиентами не предоставляют консультации по программированию: набор предполагает самостоятельную сборку управляющего устройства на базе микроконтроллера и набора датчиков с последующим программированием законченного устройства в целях развития и формирования у пользователя инженерного мышления и умений программирования робототехнических систем.
