Модуль клавиатуры и светодиодной индикации LED&KEY на TM1638
Артикул (код товара): 10683
290 ₽
290 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 94 шт.
Артикул (код товара)
10683
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Модуля LED&KEY на TM1638
Общие данные
Артикул (код товара)
10683
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3

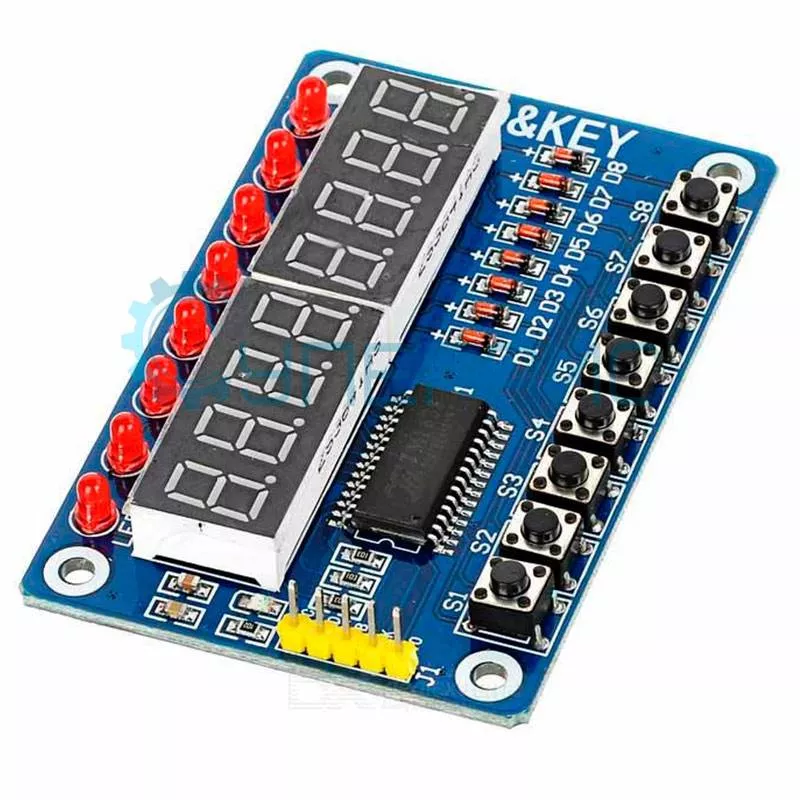

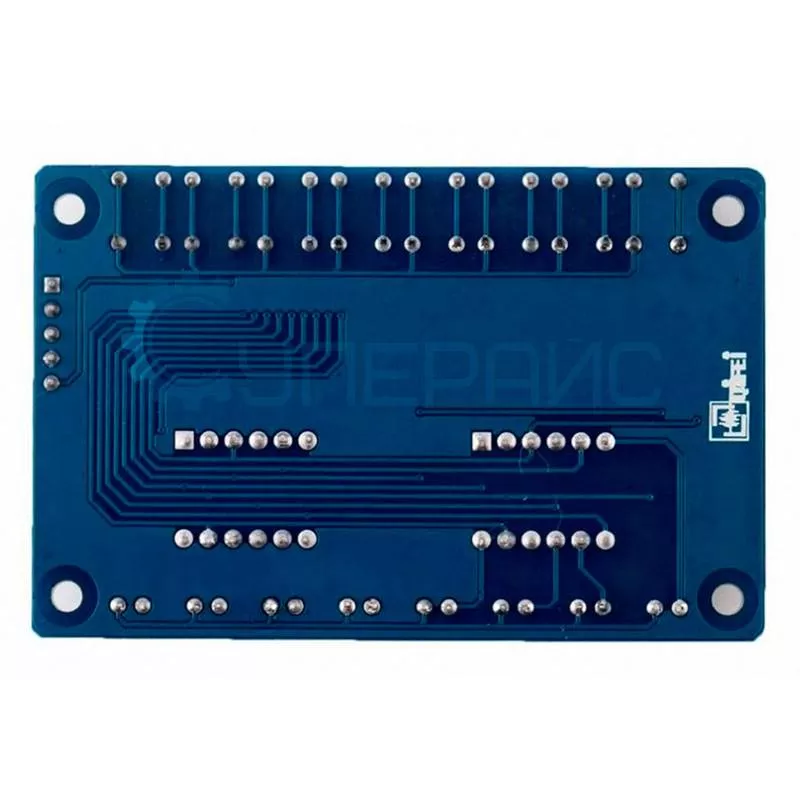

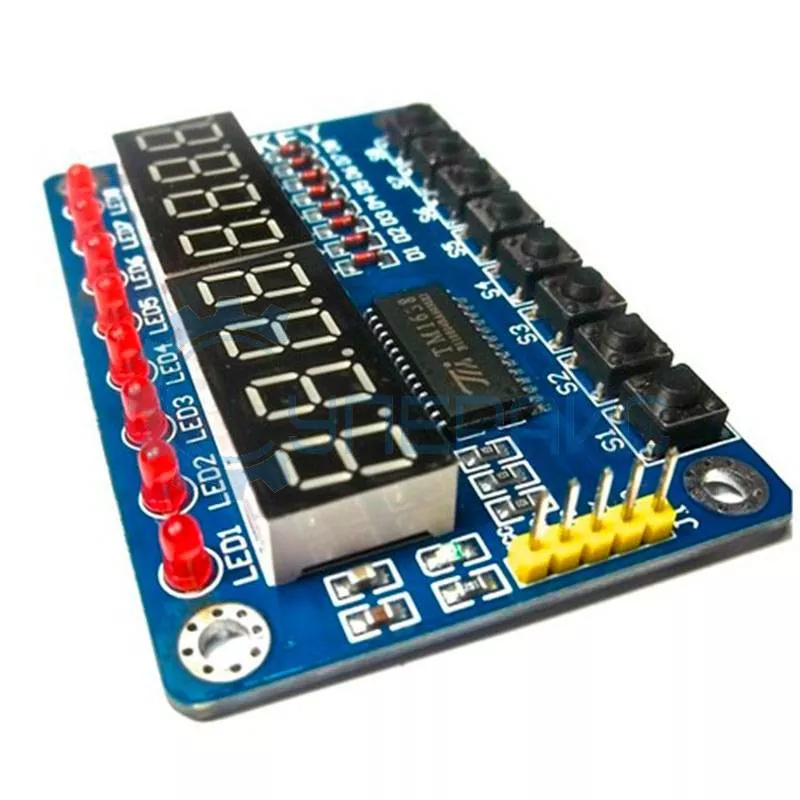

Описание Модуля LED&KEY на TM1638
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ модуля
| Характеристики модуля | |
| Тип матрицы |
с общим анодом |
|
Размер экрана |
0.36" |
| Цвет светодиодов | красный |
| Микросхема | TM1638 |
|
Поддержка платформ |
совместим с любыми микроконтроллерами, включая Arduino |
| Яркость светодиодов |
регулировка яркости программным путем или с внешнего датчика освещенности |
| Количество светодиодов | 8 шт |
| Тактовые кнопки | 8 шт |
|
Семисегментные индикаторы |
8 шт |
|
Цоколёвка разъема |
VCC - вывод для подключения источника питания GND - вывод для подключения источника питания CLK - вход тактовых импульсов DIO - вывод данных STB – сигнал стробирования |
| Общие характеристики | |
| Рабочее напряжение |
3.3 В ∼ 5 В |
| Потребляемый ток | до 130 мА |
|
Предельная частота сигнала синхронизации |
450 кГц |
|
Рабочая температура |
- 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |
| Размер модуля | 76 х 50 х 9 мм |
| Габариты упаковки | 85 x 50 x 15 мм |
| Вес |
∼ 27 грамм |
| Комплектация |
модуль 8-разрядного дисплея на MAX7219 - 1 шт |

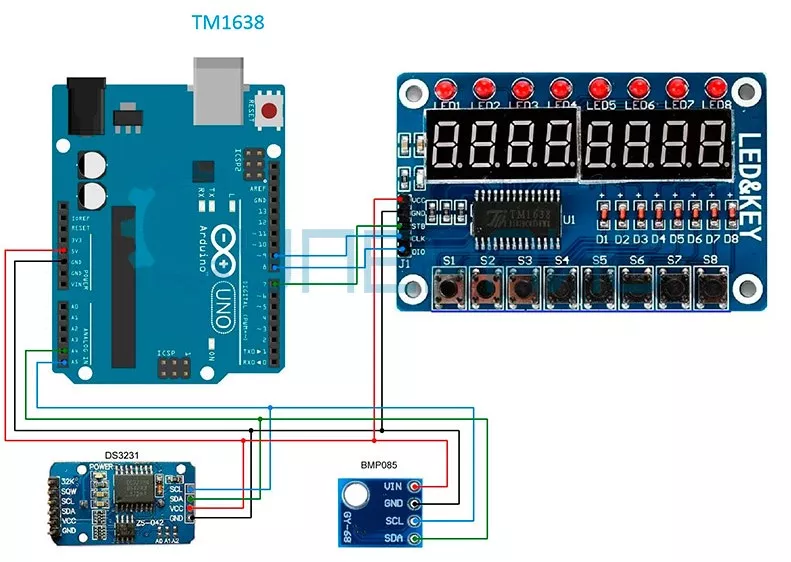

Подключение к Arduino UNO
Часто задаваемые вопросы
Какие элементы управления и индикации есть на модуле LED&KEY?
Модуль оснащён восемью 7-сегментными LED-индикаторами, восемью тактовыми кнопками и восемью отдельными светодиодами. Все компоненты управляются через одну микросхему TM1638 всего по трём линиям интерфейса. Такая компоновка позволяет быстро собрать полноценный интерфейс пользователя без разводки множества проводов и занятия десятков пинов микроконтроллера.
Какой микроконтроллер и интерфейс используются для связи с TM1638?
Для управления применяется специализированная микросхема TM1638, связь выполняется по трёхпроводному последовательному интерфейсу через линии STB, CLK и DIO. Модуль совместим с популярными платформами Arduino, ESP8266, ESP32 и Raspberry Pi. Готовые библиотеки для работы с TM1638 доступны в менеджере библиотек Arduino IDE и устанавливаются в один клик.
Можно ли использовать этот модуль для создания полноценного пульта управления?
Да, восьми кнопок и восьми цифровых индикаторов более чем достаточно для построения простых пультов управления, таймеров, счётчиков и систем ввода-вывода. Кнопки подтянуты к питанию, что исключает ложные срабатывания от наводок. Модуль отлично подходит для прототипирования устройств автоматизации и быстрого тестирования алгоритмов.
Какое напряжение питания требуется для модуля LED&KEY?
Модуль работает от стандартного логического напряжения 5 В, которое подаётся на соответствующий вывод. Потребление тока зависит от количества одновременно включённых сегментов и светодиодов. Подключение к 3,3 В микроконтроллерам возможно через согласующие резисторы или преобразователи уровня, но стабильность работы при 5 В значительно выше.
Как подключить модуль к Arduino и вывести число на индикатор?
Подключите линии STB, CLK и DIO к любым свободным цифровым пинам Arduino, подайте питание 5 В и GND. Установите библиотеку TM1638 через менеджер библиотек Arduino IDE. Используйте функцию setDisplayToDecNumber() для вывода числа. Готовый пример скетча идёт в комплекте с библиотекой и запускается сразу после загрузки.
