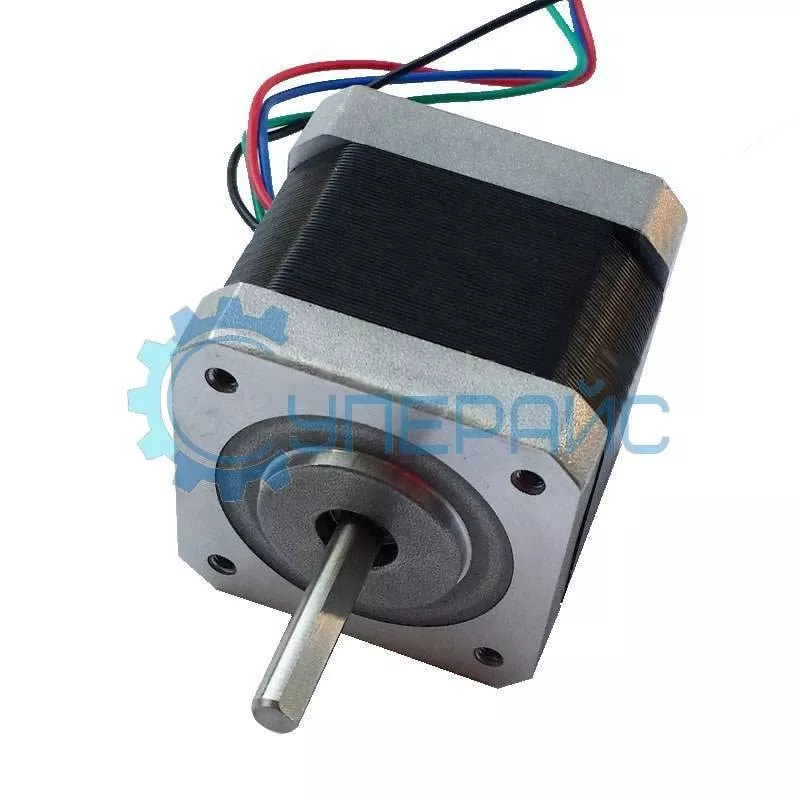

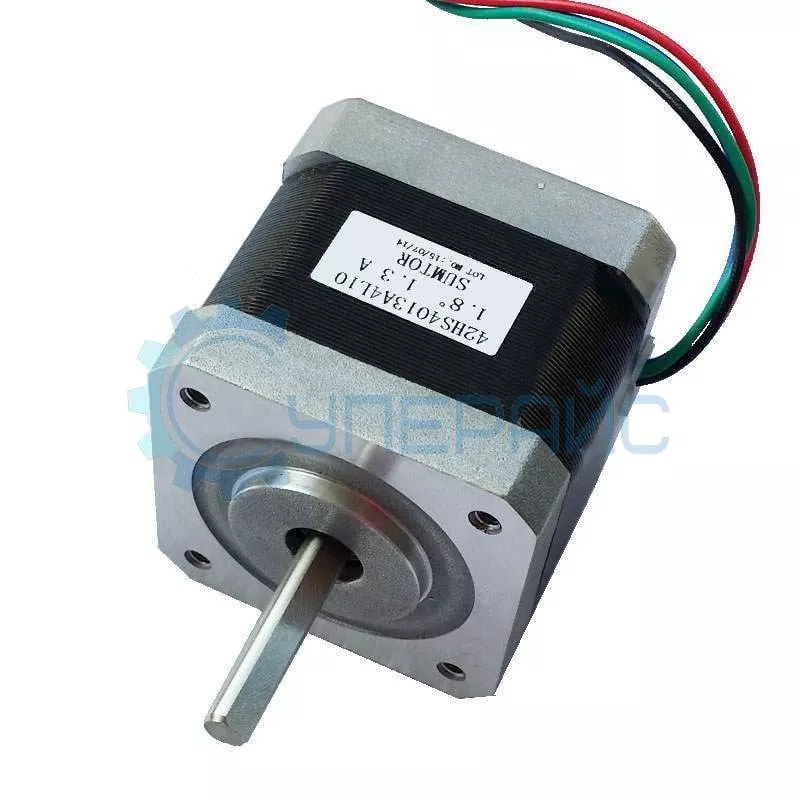

Шаговый двигатель SUMTOR 42HS4013A4 (NEMA 17)
Артикул (код товара): 533
2 020 ₽
2 020 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 25 шт.
Артикул (код товара)
533
Модель (серия)
42HS4013A4 (NEMA 17)
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики SUMTOR 42HS4013A4 (NEMA 17)
Общие данные
Артикул (код товара)
533
Производитель (бренд)
Модель (серия)
42HS4013A4 (NEMA 17)
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Угол шага, °
Кол-во фаз
Крутящий момент
Номинальный ток, А
Тип вала
Фланец (NEMA)
Встроенные функции и опции
Описание SUMTOR 42HS4013A4 (NEMA 17)
Технические характеристики SUMTOR 42HS4013A4 (NEMA 17)
| Угол шага | 1,8°±5% |
| Номинальный ток | 1,3 А |
| Напряжение | 3,3 В |
| Сопротивление | 2,5 Ом ±10% |
| Индуктивность | 5 мГн ±20% |
| Крутящий момент | 40 Н*см (4,07 кг*с*см) |
| Крутящий момент покоя | 2,2 Н*см (0,22 кг*с*см) |
| Инерция ротора | 54 г*см² |
| Общие характеристики | |

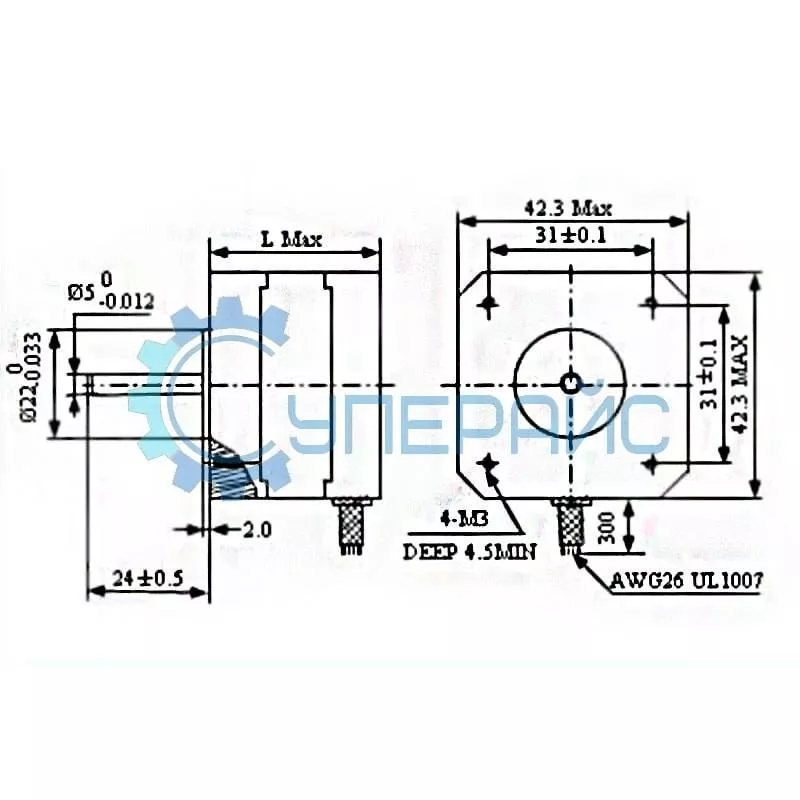

| Диаметр вала | 4,5 мм |
| Длина вала | 24 мм |
| Длина\ширина корпуса | 40 мм |
| Фланец | NEMA 17 |
| Рабочая температура | макс 80 °C |
| Температура среды | -20 - 50 °C |
| Количество фаз | 2 |

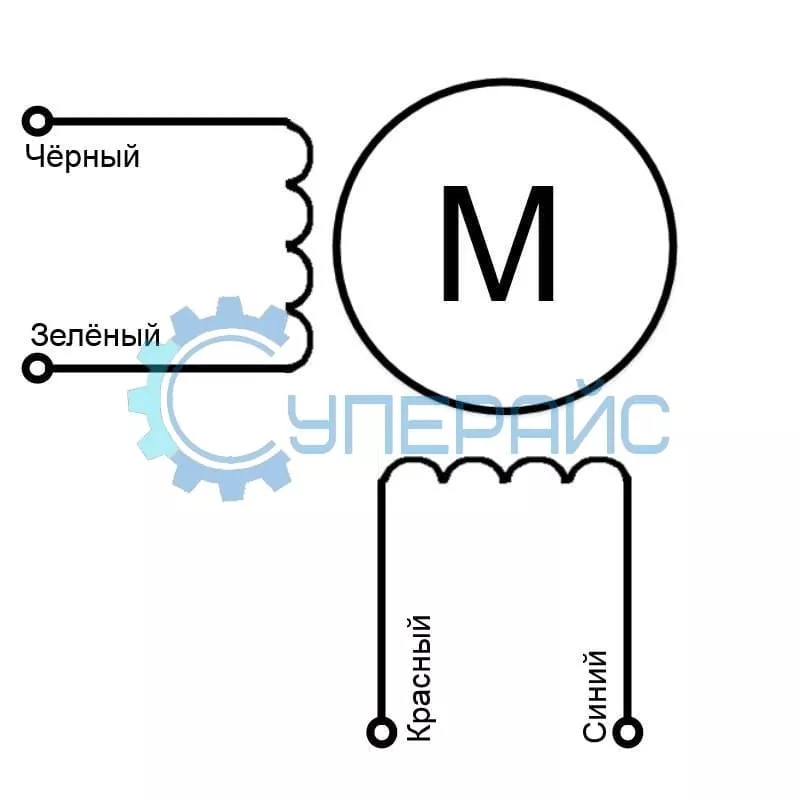

| Количество отведений | 4 |
| Вес | 350 г |
| Комплектация | шаговый двигатель SUMTOR 42HS4013A4 (NEMA 17) - 1 шт |
Статьи и инструкции:
Что такое шаговый двигатель и как им управлять
Часто задаваемые вопросы
Что означает обозначение NEMA 17?
NEMA 17 - стандарт типоразмера крепления шагового двигателя: он задаёт посадочные размеры фланца и расположение отверстий. Под этот формат рассчитано большинство 3D-принтеров и небольших ЧПУ. Сверьте NEMA 17 с креплением вашей механики, чтобы двигатель встал на штатное место без переходников.
Чем шаговый двигатель отличается от обычного?
Шаговый мотор делит оборот на равные шаги и точно останавливается на заданной позиции по числу импульсов, без датчика обратной связи. Коллекторный двигатель крутится непрерывно, и его положение без энкодера не задать. Для осей принтера и ЧПУ с повторяемым позиционированием берут шаговый.
Как подобрать драйвер под этот двигатель?
Драйвер выбирают по току фазы двигателя и схеме подключения. Для биполярного мотора с четырьмя проводами подходят распространённые драйверы шаговых двигателей. Настройте ток драйвера под паспортное значение фазы, иначе мотор перегреется или начнёт пропускать шаги под нагрузкой. Сверьте параметры перед сборкой.
На что влияет момент удержания?
Момент удержания показывает, какую нагрузку вал держит и тянет без пропуска шагов. Чем он выше, тем тяжелее механику двигатель двигает уверенно. Для лёгких осей хватает небольшого момента, для нагруженной подачи берут мотор помощнее. Соотнесите момент с массой и сопротивлением оси.
