Характеристики Tronstol E1
0402
0805
1206
LED
QFP
QFN
Вибрационный
Паллета
Описание Tronstol E1
Технические характеристики Tronstol E1
| Режим работы | автоматический |
| Количество монтажных головок | 2 |
| Тип сопла | CN030, CN040, CN065, CN100, CN140, CN200, CN400 и т. д. |
| Средняя скорость | 5000 компонентов в час |
| Точность позиционирования | 0,02 мм |
| Максимальный размер печатной платы | 370 x 300 мм |
| Управление движением по оси XY | шаговый серводвигатель с регулируемой линейкой |
| Ротация размещения платы | ± 180° |

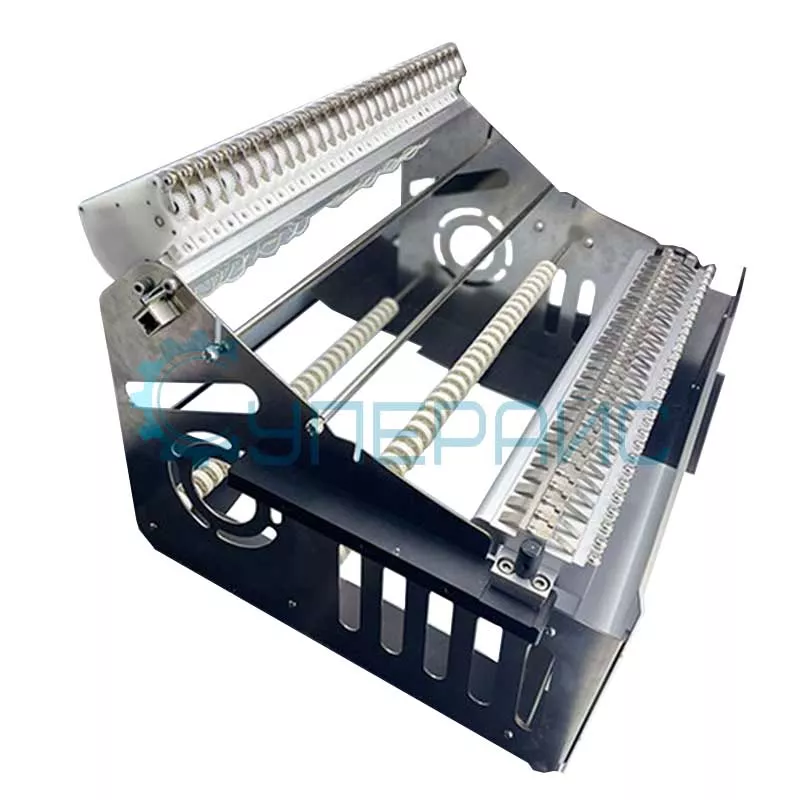

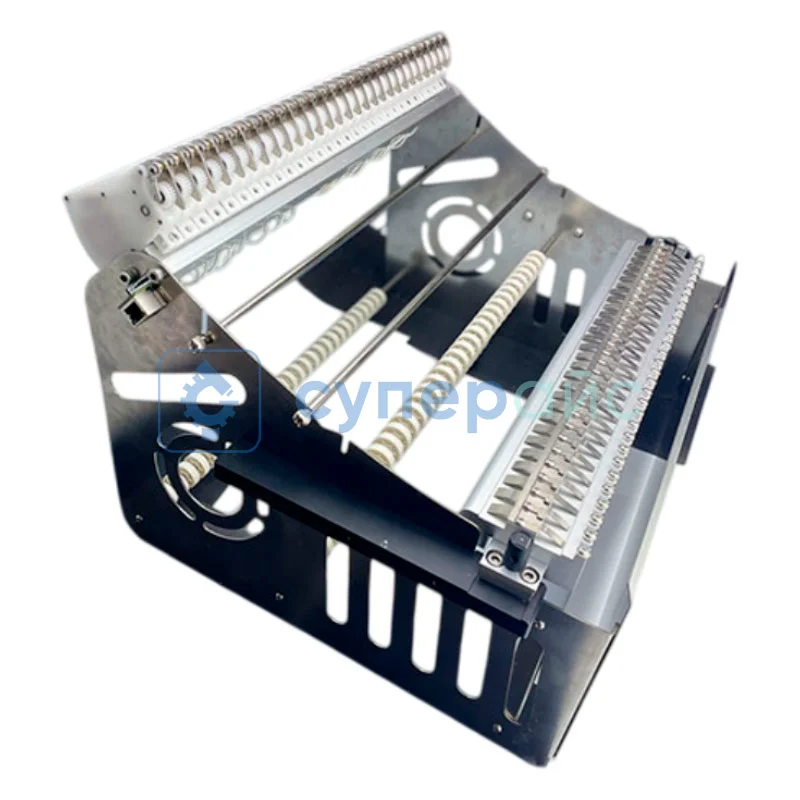

| Количество мест для питателей Feeder и ширина ленты |
8 мм 12 мм 16 мм |
| Количество мест для поддона с компонентами | 1 шт |
| Вибрационный питатель | 5 |
| Присоединяемые элементы | RC (0201, 0402, 0805, 1201, 1206) QFP, QFN, LED |
| Применимые компоненты | 0201 компоненты-26*26 мм IC |
| Система наблюдения | |
| Количество камер |
две 3D летающие камеры 1 Mark камера 1 камера IC |
| Система управления | |
| Операционная система | Linux |
| Программные функции | Импорт файла компьютерных координат / ручное редактирование файла координат, поддержка автономного программирования |
| Общие характеристики | |
| Диагональ дисплея | 10,1 дюйма |
| Источник питания | 110/220 В |
| Мощность | 200 Вт |
| Габариты | 96 x 68 x 54 см |
| Вес нетто | 77 кг |
| Вес брутто | 104,5 кг |
| Комплектация |
SMD установщик компонентов Tronstol E1 (standart) – 1 шт дисплей – 1 шт клавиатура – 1 шт компьютерная мышь – 1 шт |
| Совместимость |
Вакуумное сопло CN140 для SMT установщиков Tronstol Вакуумный захват CN065 для SMT установщиков Tronstol Вакуумный захват CN100 для SMT установщиков Tronstol Вакуумный захватчик CN400 для SMT установщиков Tronstol Вакуумный захват CN030 для SMT установщиков Tronstol Вакуумное сопло CN040 для SMT установщиков Tronstol |
Обзорная таблица SMD установщиков Tronstol
| Характеристики | E1 | E4 |
| Количество монтажных головок | 2 | 4 |
| Точность позиционирования | 0,02 мм | |
| Средняя скорость компонентов в час | 5000 | 10 000 |
| Максимальный размер печатной платы | 370 x 300 мм | 240 x 320 мм |
| Количество камер | 4 | 7 |
| Операционная система | Linux | |
| Контроль движений по X Y | серводвигатель | |
| Вибрационный питатель | 5 | |
| Режим работы | автоматический | |

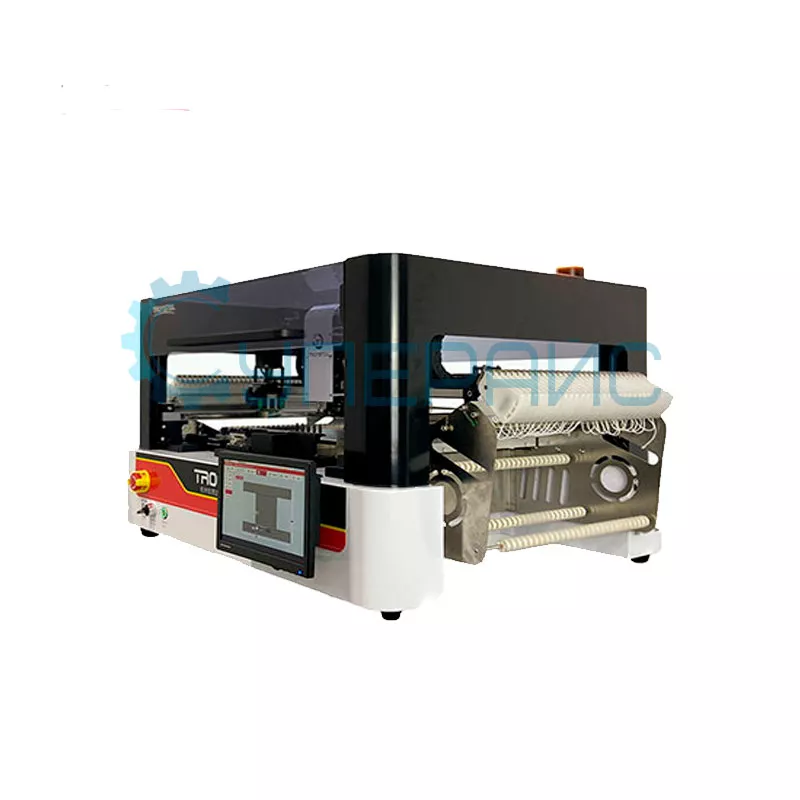

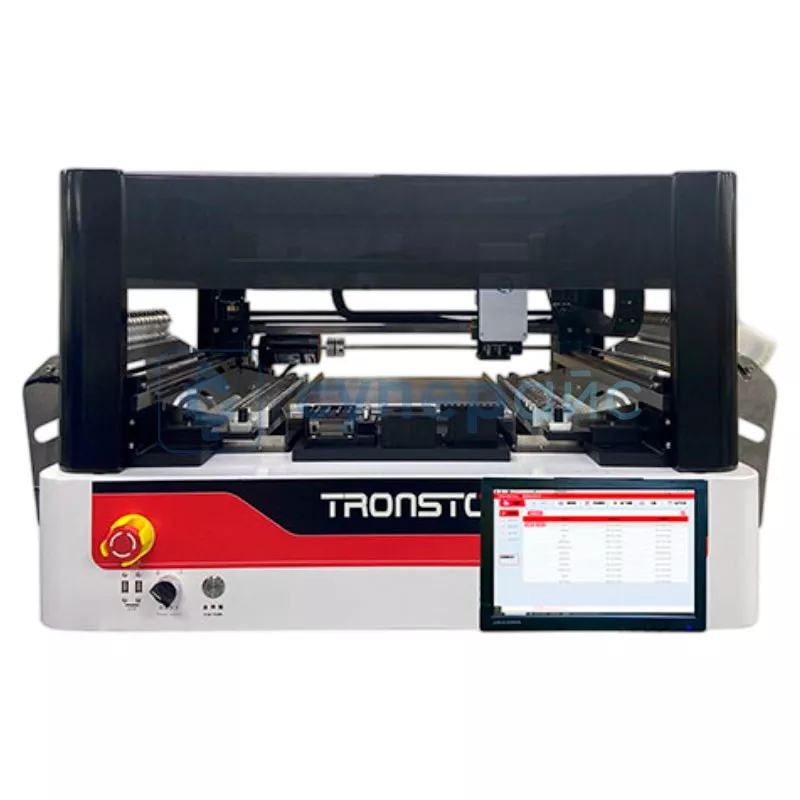

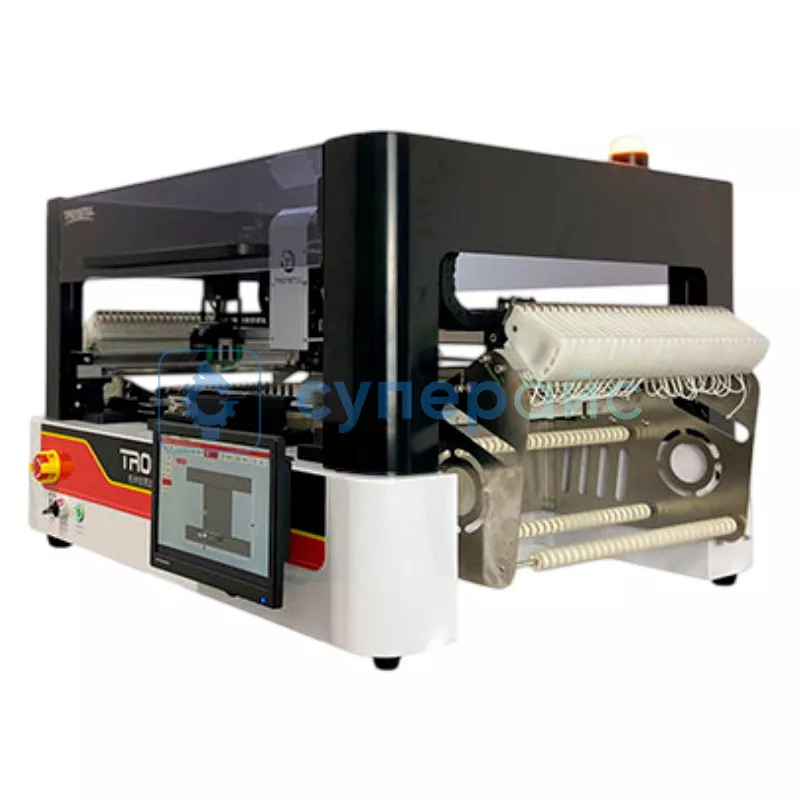

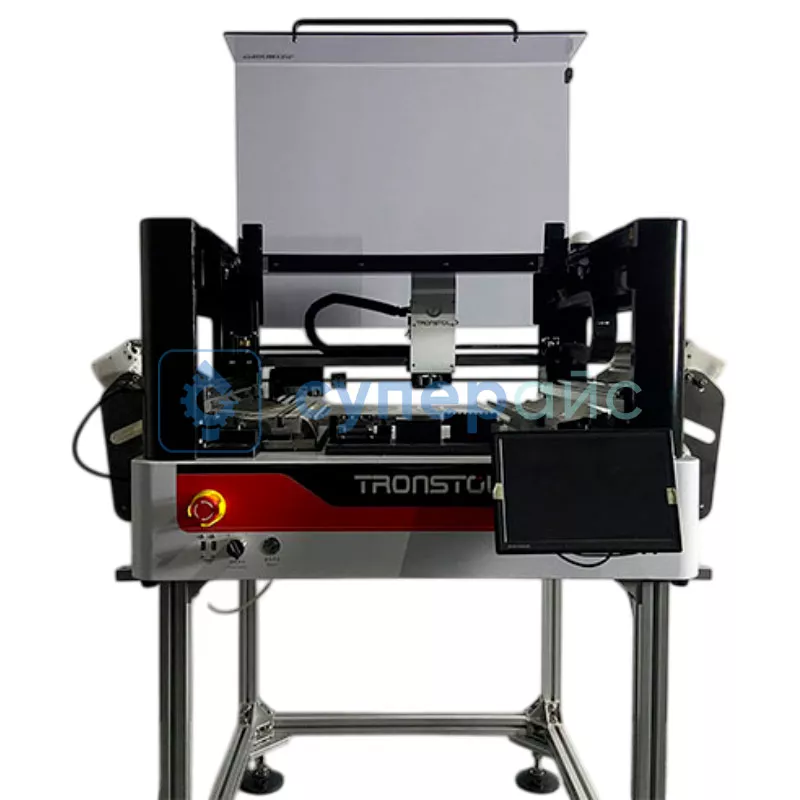

PnP машина Tronstol E1
Tronstol E1 представляет собой пример автоматизированного оборудования для монтажа электронных элементов на поверхность печатных плат. Модель работает со средней скоростью пять тысяч компонентов в час, что обуславливает высокую производительность при серийном производстве. Такая скорость помогает выполнять крупные заказы в сжатые сроки.
Точность позиционирования 0,02 мм гарантирует правильное размещение миниатюрных элементов. Такой параметр даёт возможность устанавливать малоразмерные чипы, минимизируя риск возникновения брака.
Максимальный размер печатной платы, с которой может работать аппарат, составляет 370 x 300 мм. Предлагаемый установщик SMD-компонентов подходит для большинства типовых работ.

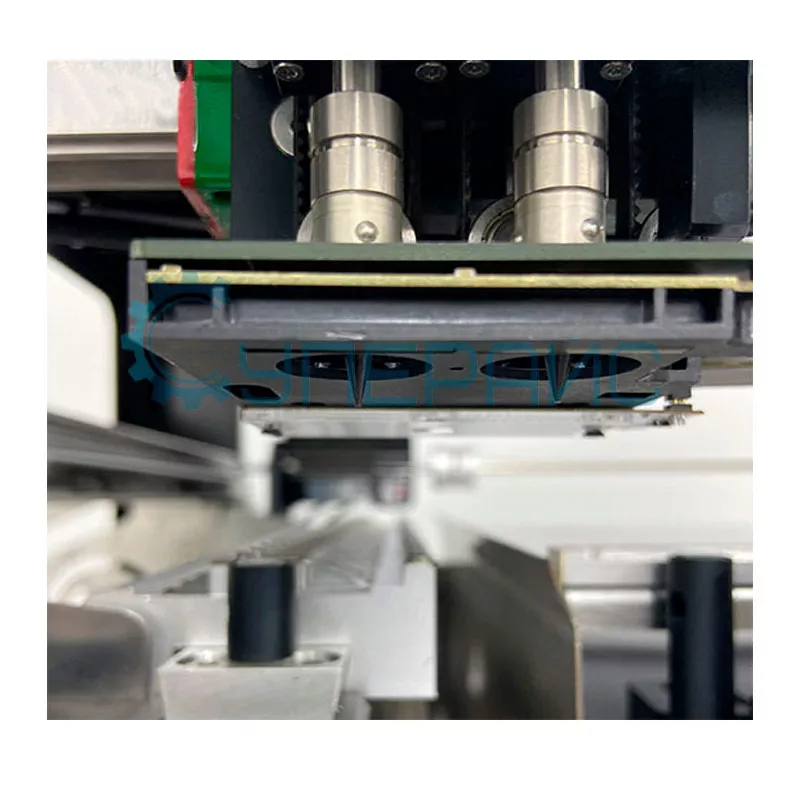

Конструкция включает две головки для проведения монтажа. Такое количество монтажных головок обуславливает одновременный монтаж двух компонентов на поверхность платы.

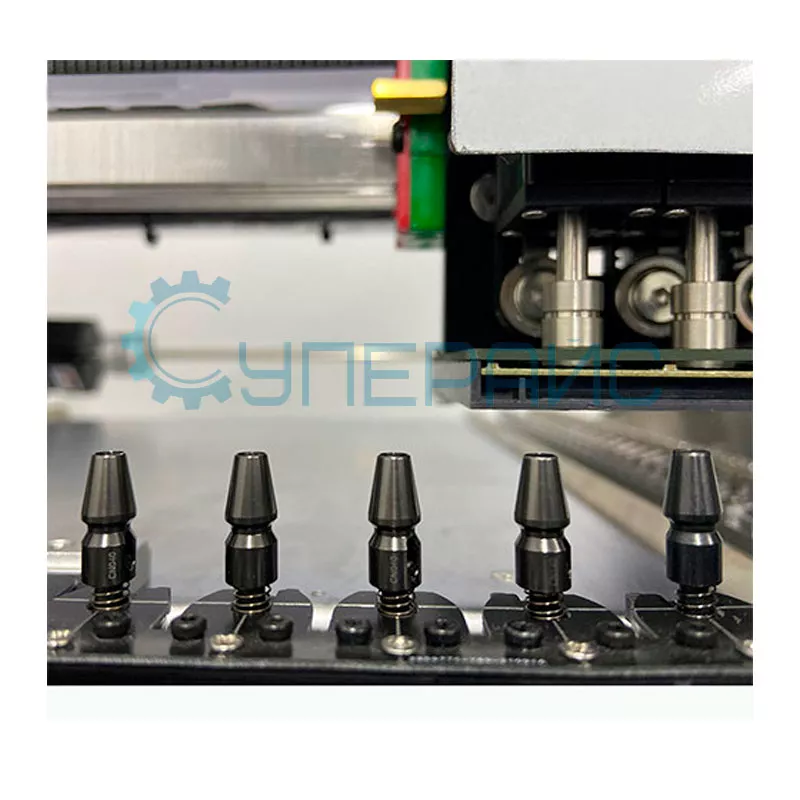

Среди поддерживаемых типов сопла - cn040 для конденсаторов, cn065 для микросхем средних размеров, cn100 для крупногабаритных компонентов и другие варианты.
Мощность устройства составляет 200 Вт. Питание осуществляется от сети 110 или 220 В.
В систему наблюдения входят:
- две летающие камеры с поддержкой 3D, через которые можно контролировать ход монтажа;
- mark-камера для точного позиционирования;
- ic-камера для проверки микросхем.
Для управления аппаратом используется ОС Linux.
Такие установщики применяют при изготовлении электронных устройств различного назначения:
- бытовой техники;
- телекоммуникационного оборудования;
- автомобильной электроники.
Устройство подходит для малых производств и ремонтных сервисов, а также может использоваться при выполнении опытно-конструкторских работ (создания первых функциональных прототипов гаджетов, изготовления печатных плат с различными вариантами компонентов или трассировки для сравнения характеристик, создания опытных образцов для сертификации или демонстрации).
Документация и ПО Tronstol E1
Отзывы Tronstol E1
Добрый день! Благодарим компанию "Суперайс" за консультацию и поставку оборудования для SMD. Всё доставили быстро в г.Тула!
Добрый день!
Спасибо за тёплые слова и такой приятный отзыв. Очень рады, что консультация и поставка оборудования для SMD оправдали ваши ожидания, а доставка в Тулу прошла быстро и без проблем. Нам важно, чтобы каждый клиент оставался доволен нашим сервисом.
Если понадобятся дополнительные консультации или помощь — всегда готовы поддержать!
С уважением, Администрация магазина Суперайс
Суперский установщик. Пришел в целости и сохранности, нигде не царапанный не мятый, комплектация полная. По размерам компактный, на столе нормально стоит устойчиво, не навернется. Руководство на русском есть было удобно разбираться, настройка простая. Попробовал поработать и просто поражен как все убыстрилось, ошибок не было и надеюсь не будет. Спасибо суперайс!
Здравствуйте, Эдуард!
Благодарим вас за отзыв о SMD установщике компонентов Tronstol E1 (standart). Очень приятно слышать, что устройство пришло в полной комплектации, без повреждений и с понятным русскоязычным руководством, что действительно помогает быстро освоить работу.
Рады, что компактные размеры и устойчивая конструкция соответствуют вашим ожиданиям, а скорость и точность монтажа значительно улучшились. Две монтажные головки и 3D камеры обеспечивают высокое качество и контроль процесса.
Спасибо за доверие и положительную оценку работы магазина.
С уважением, Администрация магазина Суперайс
Используем для прототипов и мелких серий. Пришёл полностью укомплектованный, даже лишние сопла в коробке были. Скорость в 5к компонентов в час реальная цифра, для наших задач хватает с запасом. Нравится, что можно использовать питатели разной ширины и вибролотки. Система Linux, не глючит, в отличие от некоторых Windows-решений. Для кого то может показаться дороговато, но своих денег определенно стоит рекомендую.
Здравствуйте, Сергей!
Благодарим вас за столь профессиональный и детальный отзыв о SMD установщике компонентов Tronstol E1! Нам особенно ценно мнение специалиста, который использует оборудование для работы с прототипами и мелкими сериями.
Мы рады, что вы подтвердили реальную скорость работы до 5 000 компонентов в час и отметили важные преимущества.
Понимаем ваше замечание относительно стоимости — действительно, профессиональное оборудование требует соответствующих инвестиций. Однако, как вы точно подметили, его надёжность, производительность и гибкость в настройке полностью оправдывают цену.
Спасибо за вашу рекомендацию! Она станет важным ориентиром для других инженеров и производственников. Надеемся, что установщик и впредь будет оставаться вашим надёжным партнёром в работе.
С уважением, Администрация магазина Суперайс
