Установщик SMD компонентов QIHE TVM802B Plus
Код товара: 23086
Гарантия 12 месяцев
О товаре Тип: автоматический
Размеры печатной платы: 20 x 20 - 300 x 320 мм
Точность: 0,025 мм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Тип: автоматический
Размеры печатной платы: 20 x 20 - 300 x 320 мм
Точность: 0,025 мм
Технические характеристики QIHE TVM802B PLus
| Режим работы | автоматический |
| Минимальный размер печатной платы | 20 x 20 мм |
| Максимальный размер печатной платы | 300 x 320 мм |
| Макс. площадь перемещения по XY | 490 х 440 мм |
| Макс. перемещение по Z | 12,5 мм |
| Количество вакуумных захватов | 2 |
| Производительность |
5500 компонентов в час, с камерой 6500 компонентов в час, без камеры |
| Точность позиционирования | 0,025 мм |
| Устанавливаемые компоненты | 0402 - 5050, SOP, TQFP, TQFN и др. |
| Система распознавания |
1 HD инспекционная камера 1 высокоскоростная камера |
| Питатели |
кол-во: 58 шт 8 мм - 50 шт 12 мм - 6 шт 16 мм - 2 шт |
| Определение наличия компонента на вакуумном захвате | датчик вакуума |
| Встроенная дисплей | есть |
| Общие характеристики | |
| Потребляемая мощность | 280 Вт |
| Питание | 220 В / 110 В |
| Габариты | 675 x 1250 x 340 мм |
| Вес нетто | 55 кг |
| Вес брутто | 70 кг |
| Комплектация | установщик SMD компонентов QIHE TVM802B Plus – 1 шт |
| Совместимость |
Питатель ленточный Zhengbang 24 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 16 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 12 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 4 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 2 мм для установщиков SMD компонентов |

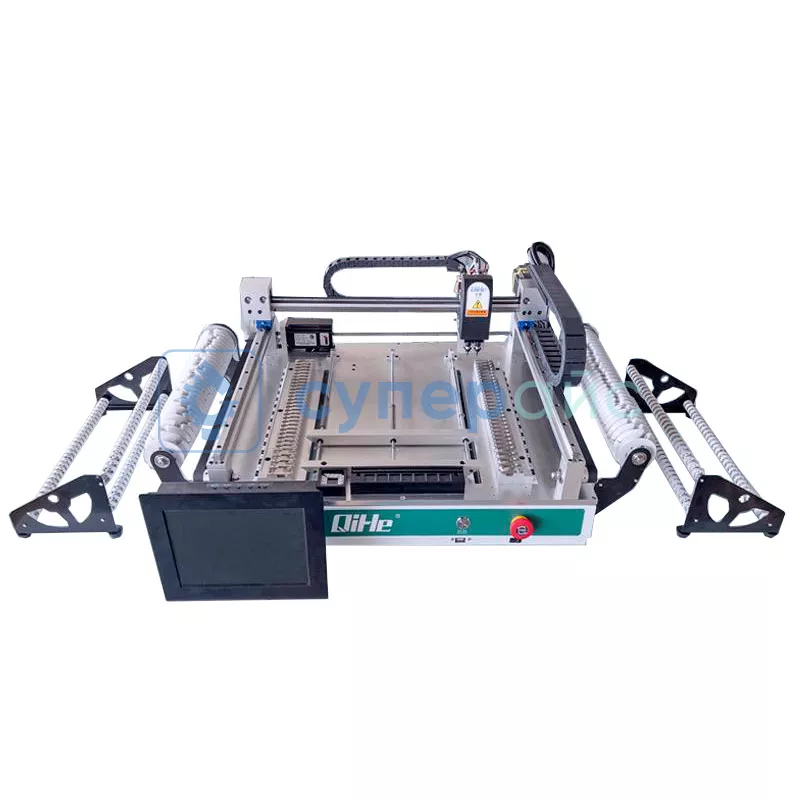

Полуавтоматический установщик SMD компонентов QIHE TVM802B Plus
QIHE TVM802B Plus – это автоматический установщик чипов на печатную плату, с помощью которого можно выполнять качественные работы по внедрению smd-компонентов. Одной из особенностей автомата является наличие двух вакуумных захватов на установочной голове. При потребляемой мощности 280 Вт аппарат имеет небольшие габариты и совмещает такие свойства, как надёжность, безопасность и высокая производительность. Можно устанавливать такие компоненты, как SOP, TQFN и другие.
Установщик smd-компонентов QIHE отличается точностью позиционирования и поддерживает систему распознавания, которая включает две камеры: инспекционную и высокоскоростную. Общее число питателей аппарата составляет 58 штук. Установлен датчик вакуума, который способен обнаруживать компонент на вакуумном захвате.

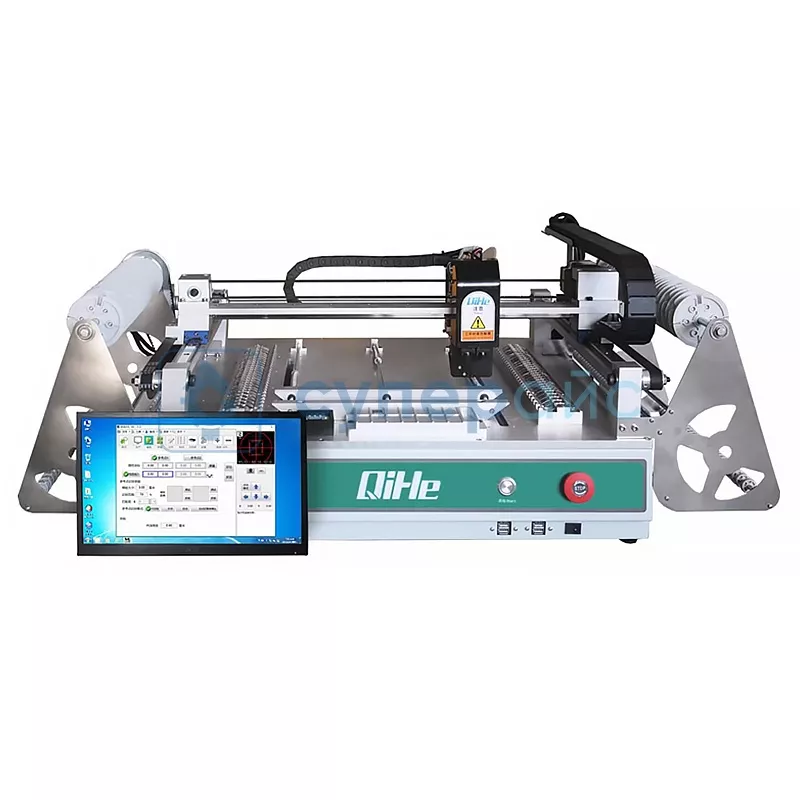

TVM802B Plus оснащён встроенным дисплеем, который упрощает работу, делая процесс наглядным. Автоматический установщик QIHE подойдет для ремонта электроники, небольшого производства, а также сборки светодиодных изделий. Кроме того, автомат может использоваться в научно-исследовательских лабораториях.
Совместим с ленточными питателями линейки Zhengbang.
Приобрести товар можно в один клик на сайте нашего интернет-магазина. Работает доставка курьером по Москве. В другие города России и страны СНГ товар доставляет транспортная компания. Возможен самовывоз.
Обзорная таблица установщиков SMD компонентов QIHE
| Характеристики | TVM802AX | TVM802A | TVM802B | TVM802B Plus | TVM802BX |
| Режим работы | автоматический | ||||
| Количество вакуумных захватов | 2 | ||||
| Максимальный размер печатной платы | 340 x 340 мм | 340 x 340 мм | 260 x 340 мм | 300 x 320 мм | 260 x 340 мм |
| Минимальный размер печатной платы | 20 x 20 мм | ||||
| Макс. площадь перемещения по XY | 395 х 450 мм | 395 х 450 мм | 395 х 450 мм | 490 х 440 мм | 395 x 450 мм |
| Макс. перемещение по Z | 12,5 мм | ||||
| Средняя скорость |
5500 компонентов в час, с камерой 6500 компонентов в час, без камеры |
||||
| Точность позиционирования | 0,025 мм | ||||
| Питатели |
кол-во: 29 шт 8 мм - 25 шт 12 мм - 3 шт 16 мм - 1 шт |
кол-во: 29 шт 8 мм - 25 шт 12 мм - 3 шт 16 мм - 1 шт |
кол-во: 46 шт 8 мм - 38 шт 12 мм - 6 шт 16 мм - 2 шт |
кол-во: 58 шт 8 мм - 50 шт 12 мм - 6 шт 16 мм - 2 шт |
кол-во: 46 шт 8 мм - 38 шт 12 мм - 6 шт 16 мм - 2 шт |
| Встроенный ПК | да | нет | нет | нет | да |
| Встроенный дисплей | нет | нет | нет | да | нет |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
