Станок для установки SMD компонентов QIHE TVM802AX

Станок для установки SMD компонентов QIHE TVM802AX

Артикул (код товара): 23084
нет отзывов
Производитель (бренд):  QIHE
нет отзывов

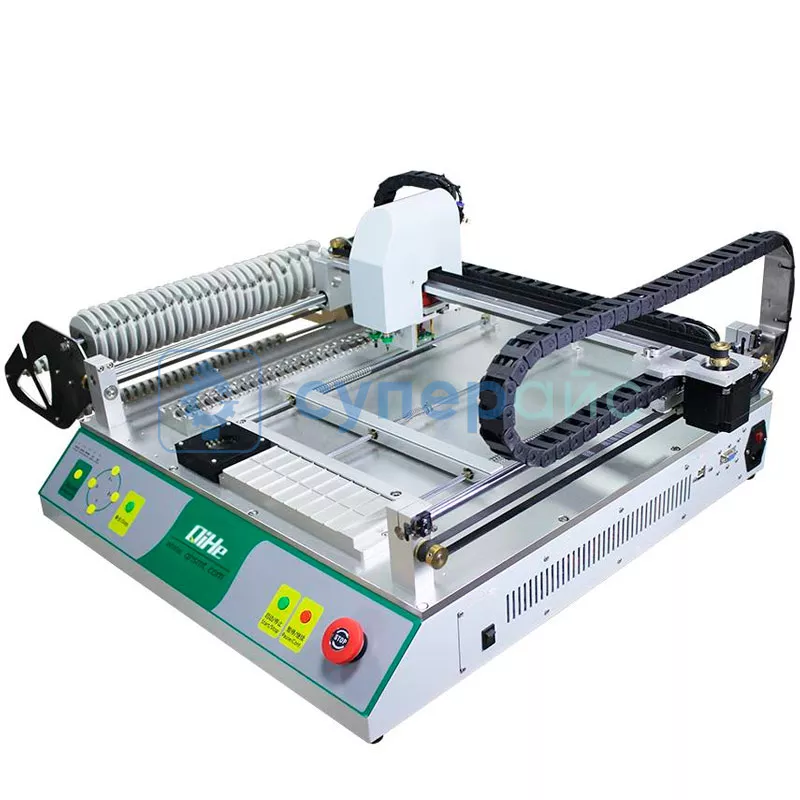

Станок для установки SMD компонентов QIHE TVM802AX фото 1
Станок для установки SMD компонентов QIHE TVM802AX фото 1
QIHE
Станок для установки SMD компонентов QIHE TVM802AX фото 1

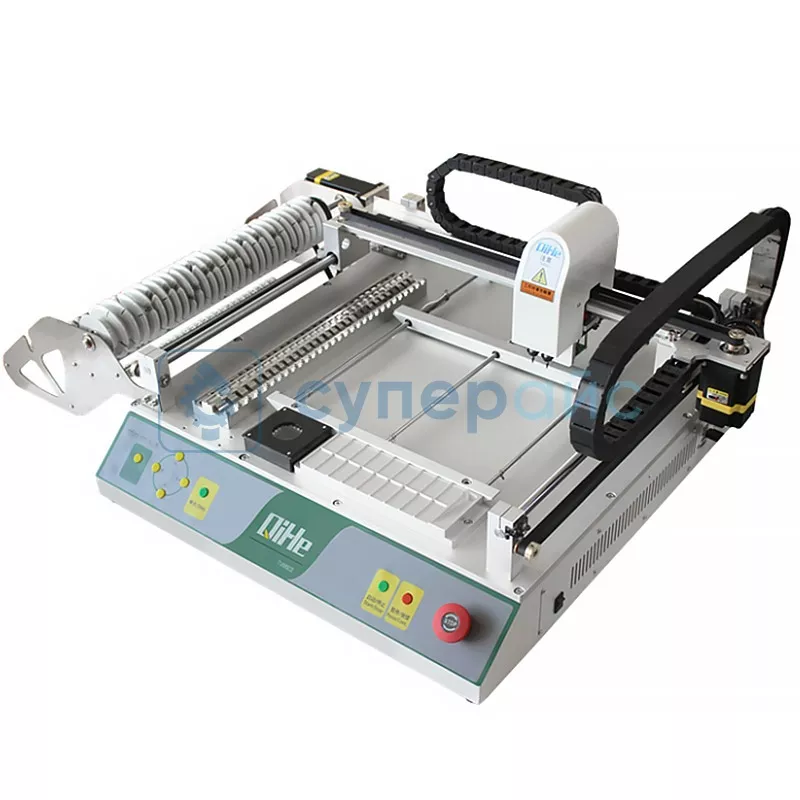

Станок для установки SMD компонентов QIHE TVM802AX фото 2
545 520 ₽
545 520 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
23084
Модель (серия)
TVM802AX
Производитель (бренд)
QIHE
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Характеристики QIHE TVM802AX

Общие данные

Артикул (код товара)
23084
Производитель (бренд)
QIHE
Модель (серия)
TVM802AX
Страна производства
Китай
Гарантия, мес.
12

Основные характеристики

Тип управления
Автоматический
Точность позиционирования, мм
0,025
Объём тиражирования
Среднесерийный
Макс. диапазон перемещения по оси X Y, мм
395 x 450
Макс. диапазон перемещения по оси Z, мм
12,5
Макс. кол-во ленточных питателей (8 мм)
25
Кол-во камер системы контроля
2

Встроенные функции и опции

Применимые компоненты
0402
0603
0805
1206
3014
5050
SOP
QFP
LQFP
Типы применимых питателей
Ленточный
Вибрационный
Паллета
Может быть исп. в автопроизводственной линии
Нет

Конструкция и удобство

Макс. размер печатной платы, мм
340 x 340

Совместимость

Совместимость
Питатель ленточный Zhengbang 24 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 16 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 12 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 8 х 4 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 8 х 2 мм для установщиков SMD компонентов

Описание QIHE TVM802AX

Обзорная таблица установщиков SMD компонентов QIHE

Характеристики TVM802AX TVM802A TVM802B TVM802B Plus TVM802BX
Режим работы автоматический
Количество вакуумных захватов 2
Максимальный размер печатной платы 340 x 340 мм 340 x 340 мм 260 x 340 мм 300 x 320 мм 250 x 330 мм
Минимальный размер печатной платы 20 x 20 мм
Макс. площадь перемещения по XY 395 х 450 мм 395 х 450 мм 395 х 450 мм 490 х 440 мм 395 x 430 мм
Макс. перемещение по Z 12,5 мм
Средняя скорость 5500 компонентов в час, с камерой
6500 компонентов в час, без камеры
Точность позиционирования 0,025 мм
Питатели кол-во: 29 шт
8 мм - 25 шт
12 мм - 3 шт
16 мм - 1 шт 		кол-во: 29 шт
8 мм - 25 шт
12 мм - 3 шт
16 мм - 1 шт 		кол-во: 46 шт
8 мм - 38 шт
12 мм - 6 шт
16 мм - 2 шт 		кол-во: 58 шт
8 мм - 50 шт
12 мм - 6 шт
16 мм - 2 шт 		кол-во: 46 шт
8 мм - 38 шт
12 мм - 6 шт
16 мм - 2 шт
Встроенный ПК да нет нет нет да
Встроенный дисплей нет нет нет да нет

Установщик SMD компонентов QIHE TVM802AX

QIHE TVM802AX это автоматический установщик чипов, который призван упростить рабочий процесс в области сборки миниатюрных устройств. Аппарат располагает оптической интеллектуальной системой, благодаря которой способен качественно внедрять smd-компоненты на печатные платы. TVM802AX оснащен вакуумной и воздушной помпами, а также двумя вакуумными захватами. Производительность при работе с камерой и без таковой составляет 5500 и 6500 компонентов в час соответственно.

Отличительными особенностями данного аппарата выступают высокая точность позиционирования и поддержка нескольких видов устанавливаемых компонентов. В качестве упаковки используются пеналы, катушки, треи и другие варианты. Система распознавания включает две камеры с HD-разрешением.

Установщик оснащён сервошаговым двигателем и встроенным персональным компьютером на Windows 7. Общее количество питателей аппарата составляет 29 штук. Встроенный датчик вакуума может обнаружить компонент на вакуумном захвате. Поддерживается несколько видов программного обеспечения для проектирования плат.

Станок для установки smd-компонентов QIHE подойдёт для мелкосерийного производства, а также будет полезен в ремонтных сервисах. Совместим с линейкой питателей Zhengbang.

Документация и ПО QIHE TVM802AX

Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации установщиков SMD компонентов QIHE TVM802
Язык: Английский
Размер и тип: 1,76 Мб, PDF
Скачать документ
