Автоматический установщик SMD компонентов QIHE TVM802B

Автоматический установщик SMD компонентов QIHE TVM802B

Артикул (код товара): 23085
нет отзывов
Производитель (бренд):  QIHE
нет отзывов

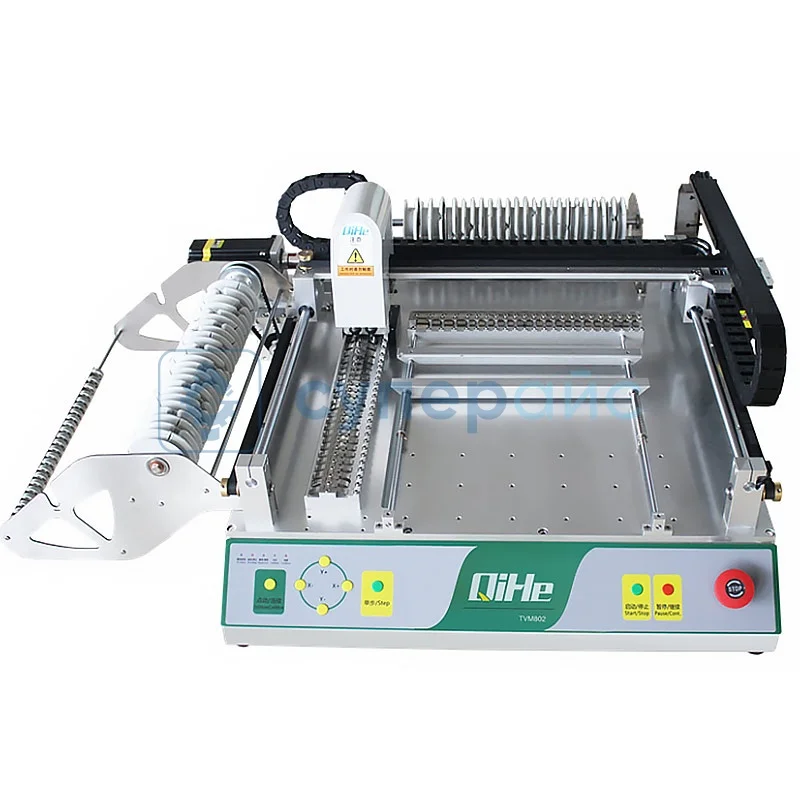

Автоматический установщик SMD компонентов QIHE TVM802B фото 1
QIHE
Автоматический установщик SMD компонентов QIHE TVM802B фото 1
619 260 ₽
619 260 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
23085
Модель (серия)
TVM802B
Производитель (бренд)
QIHE
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Характеристики QIHE TVM802B

Общие данные

Артикул (код товара)
23085
Производитель (бренд)
QIHE
Модель (серия)
TVM802B
Страна производства
Китай
Гарантия, мес.
12

Основные характеристики

Тип управления
Автоматический
Точность позиционирования, мм
0,025
Объём тиражирования
Среднесерийный
Макс. диапазон перемещения по оси X Y, мм
395 x 450
Макс. диапазон перемещения по оси Z, мм
12,5
Макс. кол-во ленточных питателей (8 мм)
38
Кол-во камер системы контроля
2

Встроенные функции и опции

Применимые компоненты
0402
0603
0805
1206
3014
5050
SOP
QFP
LQFP
Типы применимых питателей
Ленточный
Вибрационный
Паллета
Может быть исп. в автопроизводственной линии
Нет

Конструкция и удобство

Макс. размер печатной платы, мм
260 x 340

Совместимость

Совместимость
Питатель ленточный Zhengbang 24 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 16 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 12 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 8 х 4 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 8 х 2 мм для установщиков SMD компонентов

Описание QIHE TVM802B

Обзорная таблица установщиков SMD компонентов QIHE

Характеристики TVM802AX TVM802A TVM802B TVM802B Plus TVM802BX
Режим работы автоматический
Количество вакуумных захватов 2
Максимальный размер печатной платы 340 x 340 мм 340 x 340 мм 260 x 340 мм 300 x 320 мм 250 x 330 мм
Минимальный размер печатной платы 20 x 20 мм
Макс. площадь перемещения по XY 395 х 450 мм 395 х 450 мм 395 х 450 мм 490 х 440 мм 395 x 430 мм
Макс. перемещение по Z 12,5 мм
Средняя скорость 5500 компонентов в час, с камерой
6500 компонентов в час, без камеры
Точность позиционирования 0,025 мм
Питатели кол-во: 29 шт
8 мм - 25 шт
12 мм - 3 шт
16 мм - 1 шт 		кол-во: 29 шт
8 мм - 25 шт
12 мм - 3 шт
16 мм - 1 шт 		кол-во: 46 шт
8 мм - 38 шт
12 мм - 6 шт
16 мм - 2 шт 		кол-во: 58 шт
8 мм - 50 шт
12 мм - 6 шт
16 мм - 2 шт 		кол-во: 46 шт
8 мм - 38 шт
12 мм - 6 шт
16 мм - 2 шт
Встроенный ПК да нет нет нет да
Встроенный дисплей нет нет нет да нет

Настольный установщик SMD компонентов QIHE TVM802B

QIHE TVM802B — это промышленный установщик smd-компонентов, который оснащён вакуумной и воздушной помпами, а также двумя вакуумными захватами. Станок работает в автоматическом режиме и располагает продвинутой оптической системой. Данный аппарат способен значительно упростить работы по монтажу и установке компонентов платы, повысить эффективность производства и уменьшить временные затраты.

В целом это надёжное и точное оборудование для пайки, которое поддерживает несколько видов устанавливаемых компонентов. Среди последних, например, TQFN, TQFP и другие. Аппарат может работать с катушками, пеналами, треями и другими видами упаковки.

TVM802B обладает системой распознавания, состоящей из двух HD-камер, мотором в виде сервошагового двигателя и датчиком вакуума, поддерживает программное обеспечение для проектирования плат. Потребляемая мощность установщика составляет 125 Вт, питание происходит от электросети.

Подойдёт для производства и лабораторных исследований. Аппарат имеет совместимость с несколькими моделями ленточных питателей линейки Zhengbang, которые также представлены в каталоге нашего интернет-магазина. Оформить заказ можно в один клик. Работает доставка курьером для Москвы и транспортной компанией для других городов России и СНГ. Возможен самовывоз.

Документация и ПО QIHE TVM802B

Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации установщиков SMD компонентов QIHE TVM802
Язык: Английский
Размер и тип: 1,76 Мб, PDF
Скачать документ
