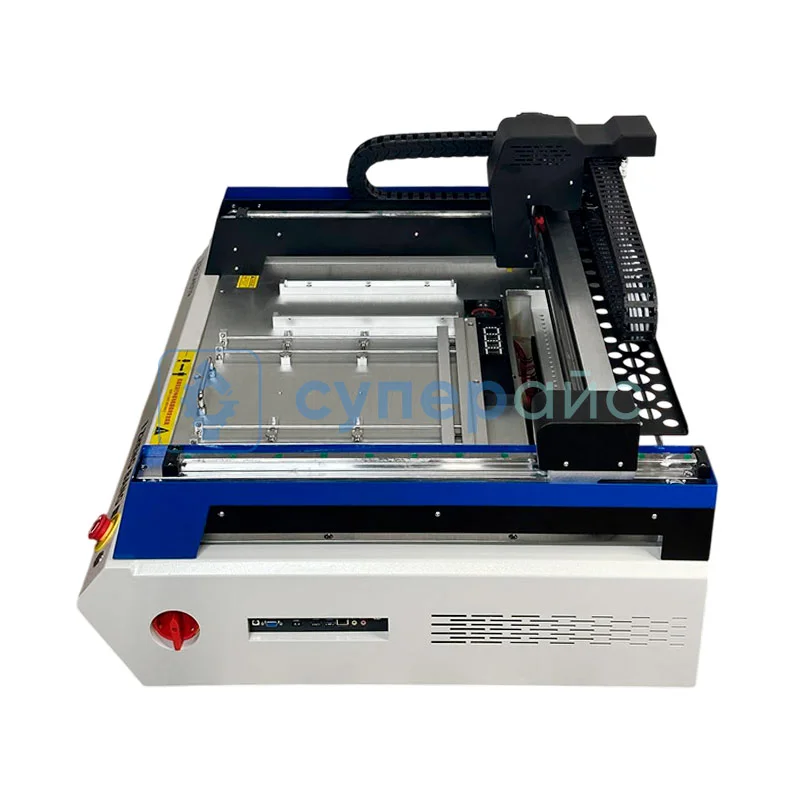

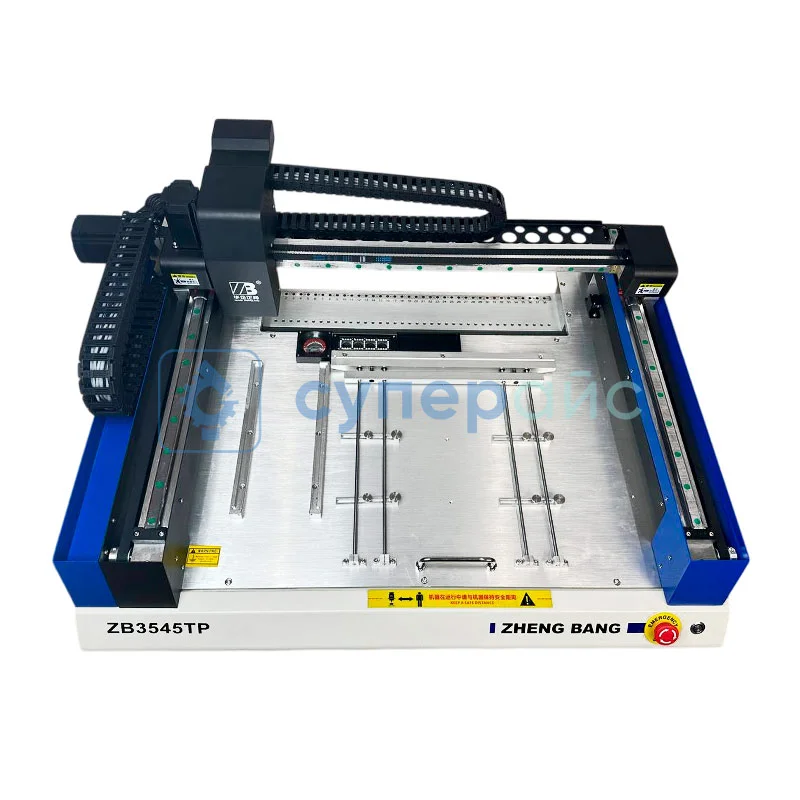

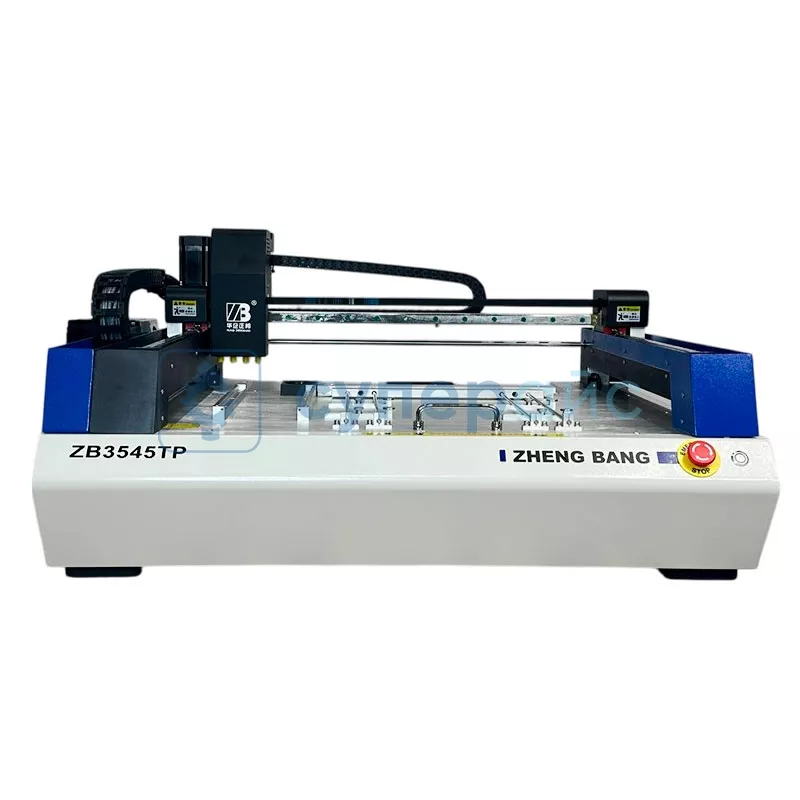

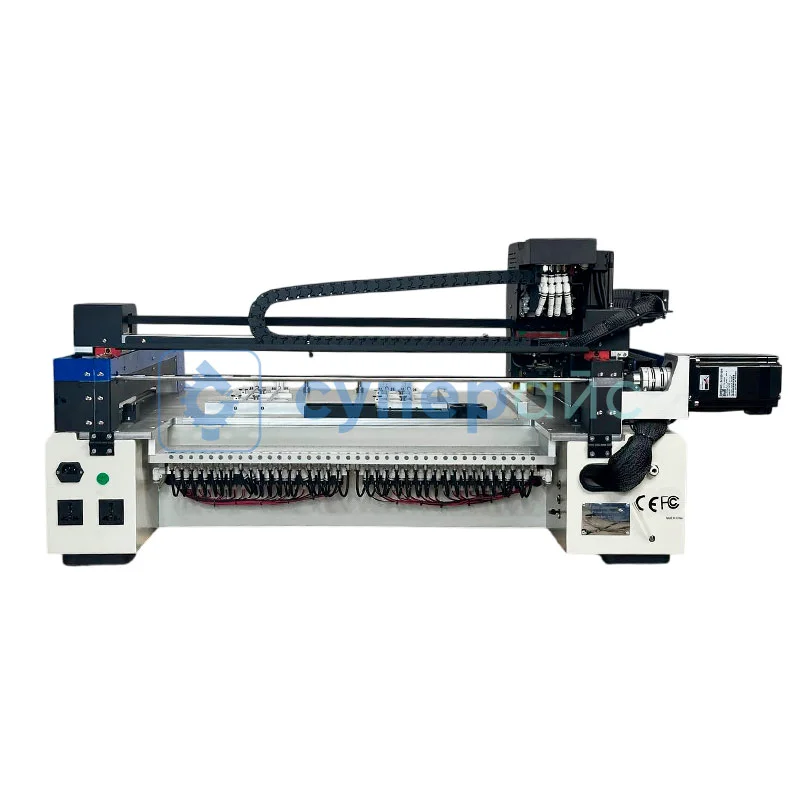

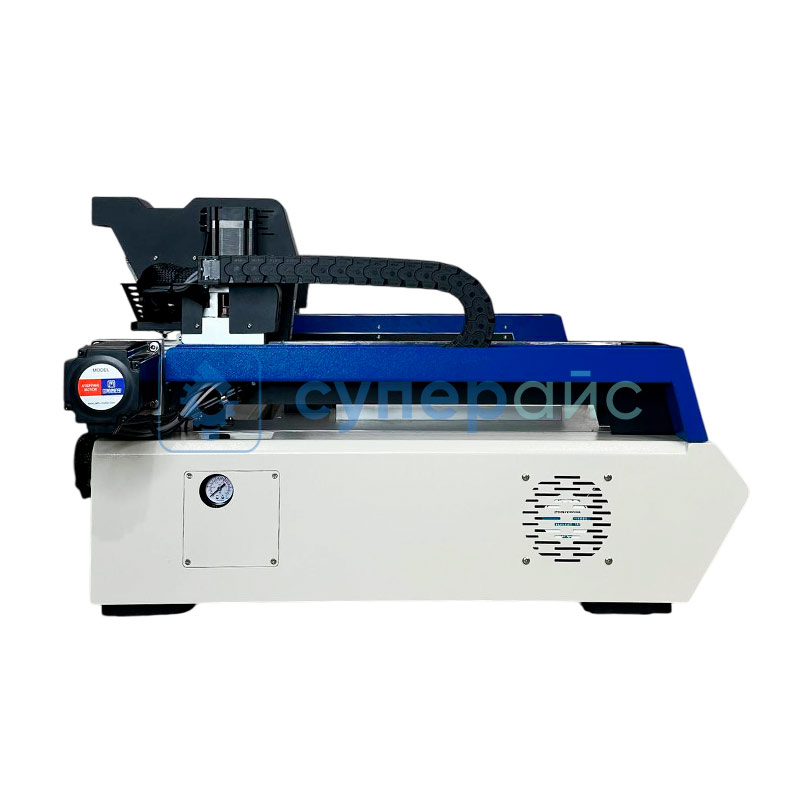

Установщик SMD компонентов Zhengbang ZB3545TP
734 880 ₽
734 880 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
22789
Модель (серия)
ZB3545TP
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Zhengbang ZB3545TP
Общие данные
Артикул (код товара)
22789
Производитель (бренд)
Модель (серия)
ZB3545TP
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Тип управления
Точность позиционирования, мм
Объём тиражирования
Макс. средняя скорость установки компонентов, комп./ч
Кол-во монтажных головок
Макс. диапазон перемещения по оси X Y, мм
Макс. диапазон перемещения по оси Z, мм
Макс. кол-во ленточных питателей (8 мм)
Кол-во камер системы контроля
Встроенные функции и опции
Применимые компоненты
0402
0603
0805
1206
3014
5050
SOT
SOP
QFP
BGA
0603
0805
1206
3014
5050
SOT
SOP
QFP
BGA
Типы применимых питателей
Ленточный
Вибрационный
Паллета
Вибрационный
Паллета
Может быть исп. в автопроизводственной линии
Конструкция и удобство
Макс. размер печатной платы, мм
Габариты и вес
Габариты прибора
1185 x 840 x 560 мм
Габариты упаковки
1290 x 950 x 880 мм
Вес нетто, кг
123
Вес брутто, кг
150
Совместимость
Совместимость
Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков
Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков
Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков
Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков
Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков
Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков
Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков
Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков
Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков
Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков
Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков
Описание Zhengbang ZB3545TP
Обзорная таблица установщиков SMD компонентов Zhengbang
| Характеристики | ZB3245TS | ZB3245T | 3245TSS | ZB3545TP |
| Тип управления | Автоматический | |||
| Количество монтажных головок | 2 | 2 | 2 | 4 |
| Максимальная средняя скорость установки компонентов, комп./ч | 6000 | 4000 | 8000 | 7500 |
| Точность позиционирования, мм | 0,025 | |||
| Количество камер системы контроля | 2 | Нет | 4 | 6 |
| Количество мест для питателей Feeder | 27 | 27 | 54 | 38 |
| Максимальный диапазон перемещения по оси X Y | 430 x 530 мм | 410 x 490 мм | 450 x 530 мм | 655 x 575 мм |
| Максимальный диапазон перемещения по оси Z | 10 мм | 10 мм | 19 мм | 12 мм |
| Максимальный размер печатной платы | 320 x 450 мм | 320 x 450 мм | 320 x 450 мм | 350 x 450 мм |
SMD установщик Zhengbang ZB3545TP
Автоматический установщик SMD компонентов Zhengbang ZB3545TP — современное оборудование для поверхностного монтажа, подходящее для производственных предприятий. Эта модель гарантирует высокую производительность благодаря продуманной конструкции и технологичности.
Высокая точность и скорость
Эта модель оборудована технологическими решениями, которые делают её лидером в своём классе. Она разработана для быстрого точного монтажа, гарантирует при этом качество сборки.
Преимущества модели:
- Получила количество монтажных головок, равное четырём, что заметно увеличивает скорость работы. Каждая головка работает независимо, за счёт параллельных операций сокращается время сборки.
- Демонстрирует скорость установки до 5000 компонентов в час при работающей системе наблюдения. Это возможно из-за оптимизированной механики и программному обеспечению, которые гарантируют непрерывную работу.
- Оборудована камерами высокого разрешения для контроля и точного позиционирования. Это позволяет избежать ошибок.
- Система управления поддерживает как онлайн, так и офлайн режимы, что позволяет гибко настраивать процесс в реальном времени или предварительно загружать задания.
Установщик компонентов поверхностного монтажа Zhengbang ZB3545TP подходит для разных производственных нужд: от мелкосерийного до среднего производства. Удобный интерфейс управления позволяет быстро настраивать оборудование под различные задачи и типы компонентов, что делает эту модель универсальной. Это решение для компаний, которым важна оперативность и точность работы. Продуманная конструкция и удобство эксплуатации делают его незаменимым инструментом.
Часто задаваемые вопросы
Какую точность установки обеспечивает Zhengbang ZB3545TP?
Машина позиционирует компоненты с точностью ±0,05 мм по осям X/Y и ±0,1° по углу поворота головы. Это позволяет устанавливать чипы 0201, мелкие QFN и BGA с шагом 0,4 мм без ручной правки. Калибровка штатная, без лазерных интерферометров.
Какие типы компонентов и подачи поддерживаются?
ZB3545TP работает с ленточными (tape) питателями 8–16 мм, вибролотками и трубками. Поддерживает чип-резисторы, конденсаторы, SOP, SSOP, QFP, QFN и небольшие BGA до 15×15 мм. Максимальная высота компонента - 5 мм.
Какое программное обеспечение используется для создания заданий?
Поставляется родное ПО на русском языке с импортом координат из Gerber, CSV и текстовых выгрузок Altium, KiCad, Eagle. Есть визуальное обучение по эталонной плате: машина сама запоминает положение каждого компонента после показа оператором.
Какова производительность и время цикла?
Среднее время установки одного компонента - 1,5–2,5 секунды в зависимости от типа корпуса и подачи. Тактовая частота до 3500 компонентов в час при работе с 8-мм лентами. Скорость снижается для больших корпусов из-за необходимости точного позиционирования.
Какой обслуживания требует машина?
Ежедневная чистка сопел вакуумных форсунок и смазка направляющих линейных подшипников. Раз в месяц - проверка натяжения ремней и калибровка камеры верхнего света. Не используйте агрессивные растворители: пластик корпуса чувствителен к ацетону.
Документация и ПО Zhengbang ZB3545TP
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации SMD установщика Zhengbang ZB3545TP
Язык:
Английский
Размер и тип:
7,24 МБ,
pdf
Отзывы Zhengbang ZB3545TP
Guest
14.08.2025 07:47:09
Купили для мелкосерийного производства. Наш цех по ремонту электроники уже месяц использует эту машину. Аппарат занимает не так много места, как кажется на первый взгляд. Особенно радует, что машина нормально переносит небольшие деформации плат. Работает быстро и точно
SUPEREYES.RU
Ответ Guest 12.03.2026 07:27
Здравствуйте!
Спасибо, что поделились своим опытом использования Zhengbang ZB3545TP. Приятно слышать, что оборудование оказалось удобным по габаритам и проявило себя в работе как надёжное и точное, а также хорошо справляется с особенностями плат. Мы рады, что аппарат помогает вашему цеху в мелкосерийном производстве. Надеемся, он и дальше будет приносить только положительные результаты!
С уважением, Администрация магазина Суперайс
Спасибо, что поделились своим опытом использования Zhengbang ZB3545TP. Приятно слышать, что оборудование оказалось удобным по габаритам и проявило себя в работе как надёжное и точное, а также хорошо справляется с особенностями плат. Мы рады, что аппарат помогает вашему цеху в мелкосерийном производстве. Надеемся, он и дальше будет приносить только положительные результаты!
С уважением, Администрация магазина Суперайс
Guest
30.09.2025 14:38:56
Мощный и качественный установщик, хорошо пришел не битый и целый. Брал для своего производства, сам им не пользовался, но работники хвалят и уже не так сильно устают для этого собственно и брал.
SUPEREYES.RU
Ответ Guest 12.03.2026 07:27
Здравствуйте!
Спасибо за ваш отзыв о Zhengbang ZB3545TP — очень рады, что установщик приехал целым, без повреждений, и уже помогает на производстве. Здорово слышать, что сотрудники отмечают качество работы и меньшую усталость — именно ради такой эффективности многие выбирают эту модель.
Будем рады и дальше поддерживать ваше производство!
С уважением, Администрация магазина Суперайс
Спасибо за ваш отзыв о Zhengbang ZB3545TP — очень рады, что установщик приехал целым, без повреждений, и уже помогает на производстве. Здорово слышать, что сотрудники отмечают качество работы и меньшую усталость — именно ради такой эффективности многие выбирают эту модель.
Будем рады и дальше поддерживать ваше производство!
С уважением, Администрация магазина Суперайс
