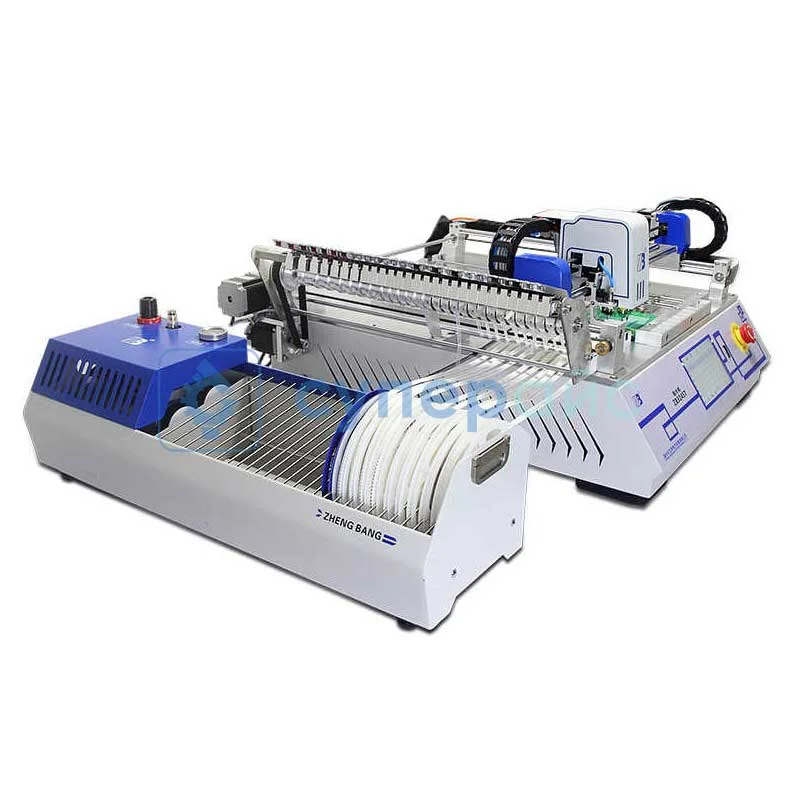

Установщик SMD компонентов Zhengbang ZB3245T
285 270 ₽
285 270 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
17146
Модель (серия)
ZB3245T
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Zhengbang ZB3245T
Общие данные
Артикул (код товара)
17146
Производитель (бренд)
Модель (серия)
ZB3245T
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Тип управления
Точность позиционирования, мм
Объём тиражирования
Макс. средняя скорость установки компонентов, комп./ч
Кол-во монтажных головок
Макс. диапазон перемещения по оси X Y, мм
Макс. диапазон перемещения по оси Z, мм
Макс. кол-во ленточных питателей (8 мм)
Кол-во камер системы контроля
Встроенные функции и опции
Применимые компоненты
0402
0603
0805
1206
3014
5050
LED
SOT
SOP
QFN
BGA
0603
0805
1206
3014
5050
LED
SOT
SOP
QFN
BGA
Типы применимых питателей
Ленточный
Вибрационный
Вибрационный
Может быть исп. в автопроизводственной линии
Конструкция и удобство
Макс. размер печатной платы, мм
Комплектация
Комплектация
вакуумные сопла - 5 шт
драйвер шагового двигателя - 2 шт
комплект держателя сопла - 1 шт
электромагнитный клапан - 1 шт
штифт для извлечения - 1 шт
прижимной зажим - 2 шт
опора прижимного зажима - 3 шт
картридер - 1 шт
набор уплотнительных колец - 1 шт
стилус для сенсорного экрана - 1 шт
смазка - 1 шт
лопатка для смазки - 1 шт
кисть - 1 шт
пинцет - 1 шт
набор шестигранных ключей - 1 шт
кейс - 1 шт
драйвер шагового двигателя - 2 шт
комплект держателя сопла - 1 шт
электромагнитный клапан - 1 шт
штифт для извлечения - 1 шт
прижимной зажим - 2 шт
опора прижимного зажима - 3 шт
картридер - 1 шт
набор уплотнительных колец - 1 шт
стилус для сенсорного экрана - 1 шт
смазка - 1 шт
лопатка для смазки - 1 шт
кисть - 1 шт
пинцет - 1 шт
набор шестигранных ключей - 1 шт
кейс - 1 шт
Совместимость
Совместимость
Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков
Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков
Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков
Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков
Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков
Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков
Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков
Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков
Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков
Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков
Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков
Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков
Описание Zhengbang ZB3245T
Обзорная таблица установщиков SMD компонентов Zhengbang
| Характеристики | ZB3245TS | ZB3245T | 3245TSS | ZB3545TP |
| Тип управления | Автоматический | |||
| Количество монтажных головок | 2 | 2 | 2 | 4 |
| Максимальная средняя скорость установки компонентов, комп./ч | 6000 | 6500 | 8000 | 7500 |
| Точность позиционирования, мм | 0,025 | |||
| Количество камер системы контроля | 2 | Нет | 4 | 6 |
| Количество мест для питателей Feeder | 27 | 27 | 54 | 38 |
| Максимальный диапазон перемещения по оси X Y | 430 x 530 мм | 410 x 490 мм | 450 x 530 мм | 655 x 575 мм |
| Максимальный диапазон перемещения по оси Z | 10 мм | 10 мм | 19 мм | 12 мм |
| Максимальный размер печатной платы | 320 x 450 мм | 320 x 450 мм | 320 x 450 мм | 350 x 450 мм |
Линия SMD монтажа Zhengbang ZB3245T

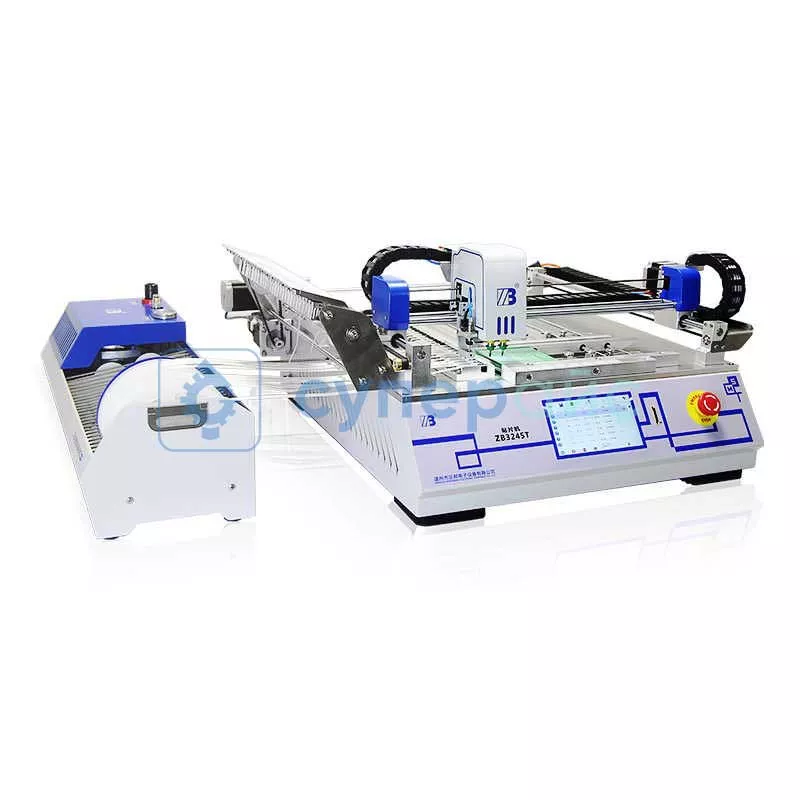

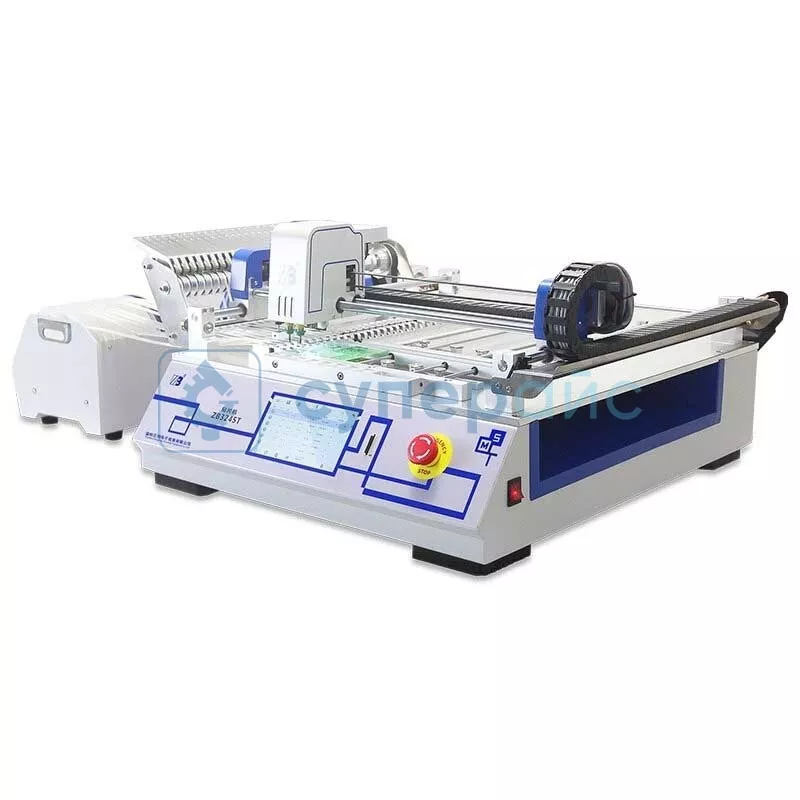

Zhengbang ZB3245T — производительный автоматический установщик SMD компонентов для их высокоточного монтажа на печатные платы. Модель объединила технологии и удобство эксплуатации, что делает её выбором для производственных линий разного масштаба. Надёжность и точность работы гарантируют автоматизированную сборку любых электронных устройств.
Функциональное оборудование для промышленных задач
Это высокотехнологичное оборудование для автоматического монтажа электронных компонентов с высокой точностью и скоростью. Угол поворота по оси Z 0–360° и продуманная система управления делают его выбором для любых сборочных линий.
Преимущества модели:
- Установщик предлагает точность позиционирования 0,025 мм, гарантируя качество сборки.

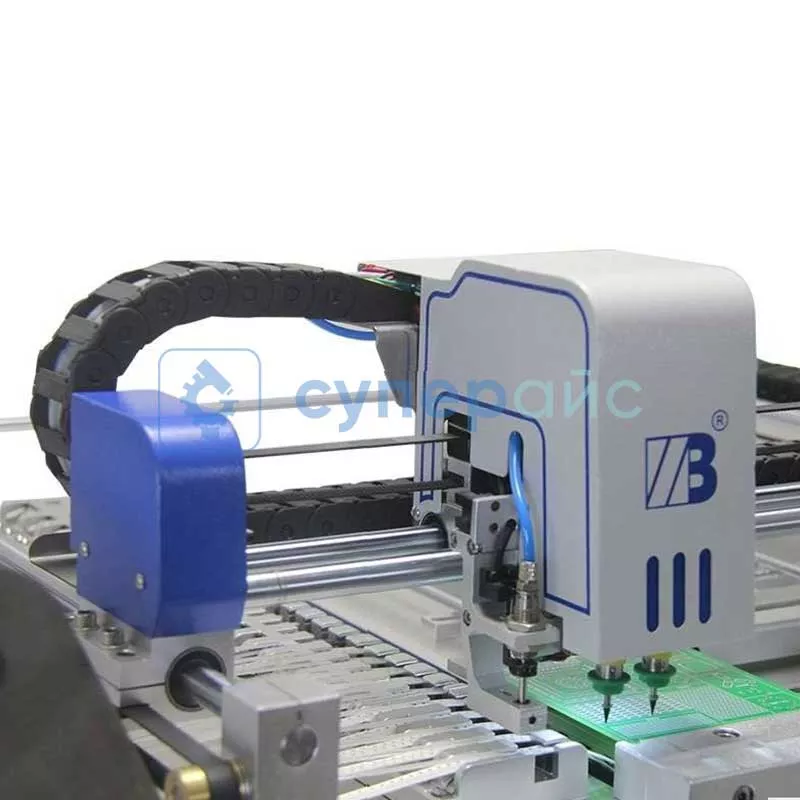

- Механизм привода монтажных головок позволяет монтировать компоненты в любом положении.
- Средняя скорость установки до 5000 компонентов в час помогает увеличить производительность линий сборки электроники.
- Интуитивно понятное управление облегчает настройку и эксплуатацию оборудования, снижает затраты на подготовку персонала и техобслуживание.
- Совместимость с различными форматами компонентов позволяет использовать этот установщик в разнообразных проектах, всегда получая качество монтажа.
Инвестируя в установщик СМД компонентов Zhengbang ZB3245T, вы получаете функциональное оборудование, способное повысить производительность и качество сборки электронных устройств. Это решение для предприятий, собирающих разные виды электроники. Устройство помогает значительно ускорить сборочный процесс и повысить качество продукции.
Часто задаваемые вопросы
Какие размеры компонентов можно устанавливать?
Машина обрабатывает корпуса от 01005 до 45×45 мм. Это покрывает подавляющее большинство практических задач: от микроскопических резисторов до крупных QFP- и BGA-корпусов, а также разъёмов и даже небольших разъёмных колодок, которые встречаются в промышленной электронике. Ручная установка такого диапазона невозможна.
В чём реальное преимущество перед ручной установкой?
Скорость и повторяемость. Четыре головы ставят до 4500 компонентов в час при точности ±0,02 мм. Руками такую скорость невозможна, а усталость оператора со временем приводит к перекосам и браку. Для серий мелкосерийного производства экономия времени и качества очевидна. Качество сборки растёт пропорционально автоматизации.
Как происходит подача компонентов?

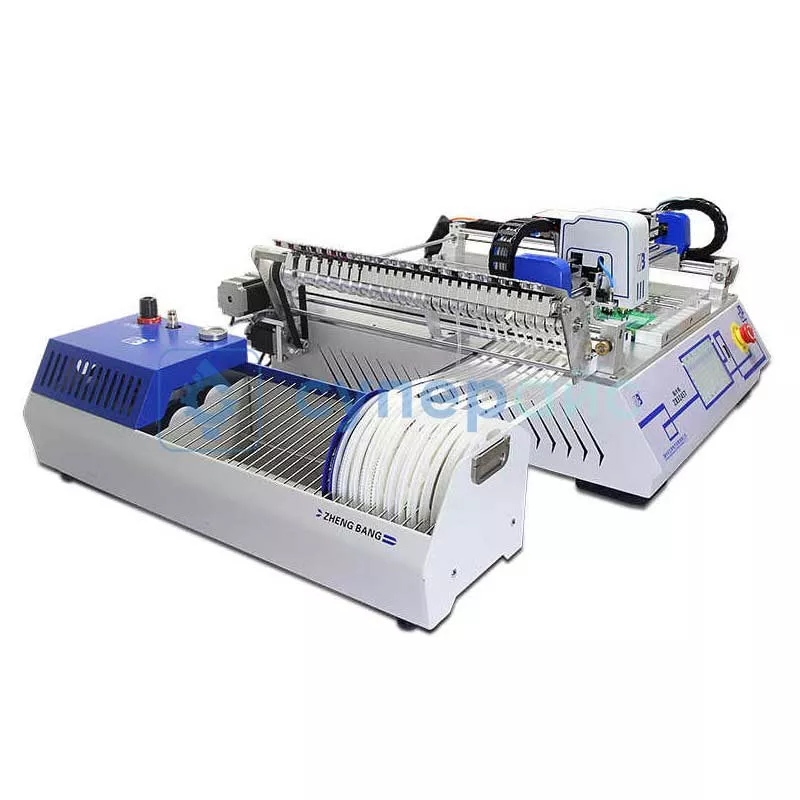

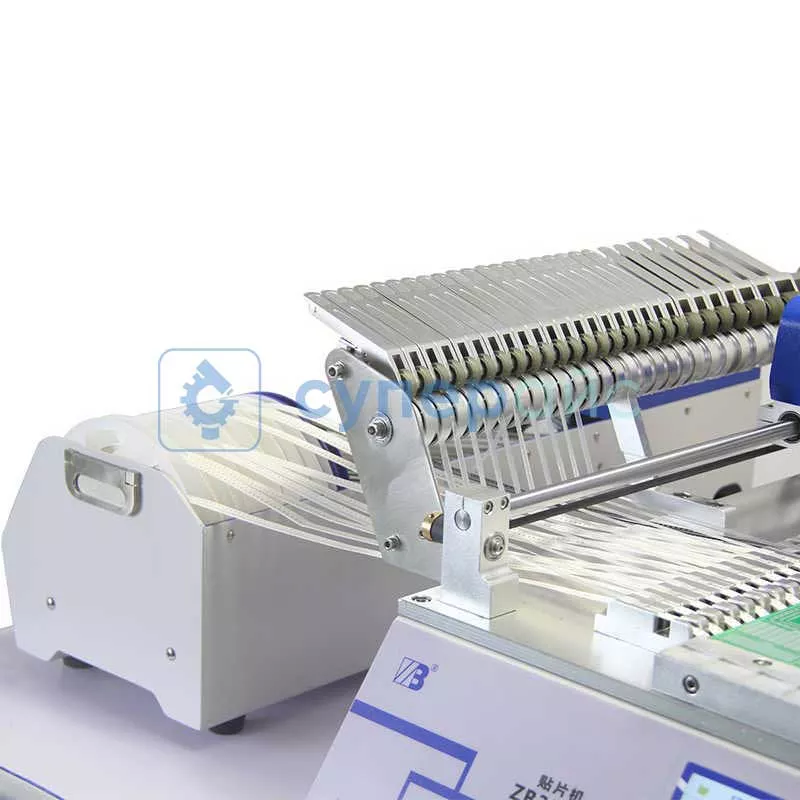

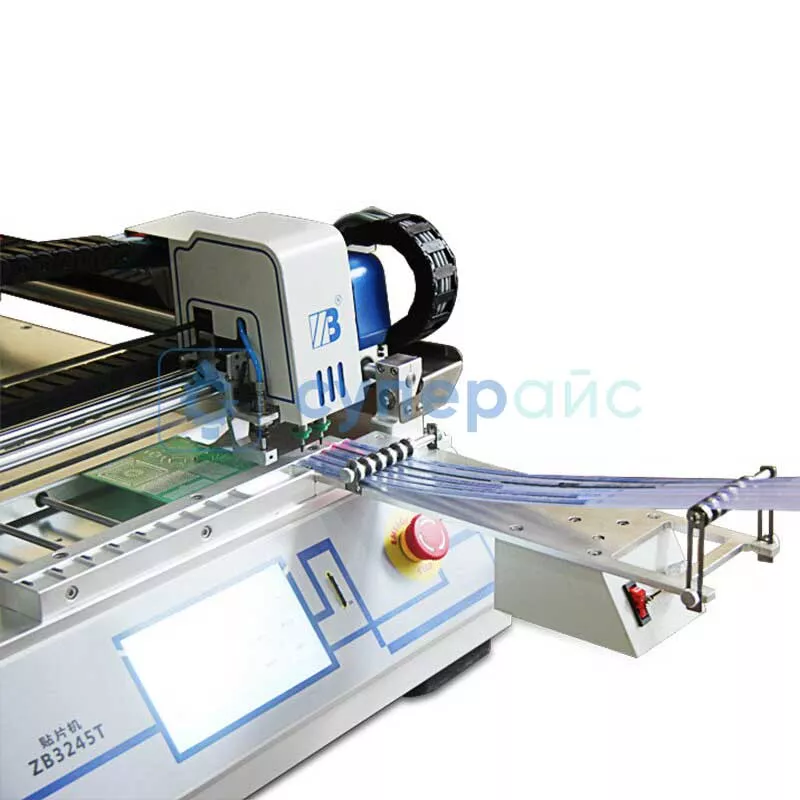

Через ленточные податчики - стандартные 8-мм ленты, а также вибролоток для рассыпных компонентов. В стандартной конфигурации можно одновременно загрузить до 54 позиций ленты. Это достаточно для сборки платы средней сложности без переналадки и остановки процесса. Переналадка занимает считаные минуты. Переналадка занимает считаные минуты без остановки конвейера.
Нужен ли компьютер для подготовки задания?
Да, программа монтажа создаётся в ПО на ПК на основе Gerber и BOM. Затем файл загружается в станок через USB или LAN. Сам процесс монтажа не требует компьютера - станок работает автономно по загруженной программе, что удобно на производстве без постоянного подключения к серверу.
Какая точность позиционирования и компенсация?
Механическая точность - ±0,02 мм, при этом встроенная камера нижнего света распознаёт метки на плате и компенсирует любой перекос. Даже если плата в кадке сдвинулась на доли миллиметра, машина скорректирует посадку компонентов и сохранит качество пайки. Точность - главное преимущество станка.
Документация и ПО Zhengbang ZB3245T
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации установщика SMD компонентов Zhengbang ZB3245T
Язык:
Русский
Размер и тип:
3,2 МБ,
pdf
Отзывы Zhengbang ZB3245T
Tolya1990
20.08.2025 14:43:40
Брал Zhengbang ZB3245T для сборки плат — аппарат классный, работает быстро и точно, даже мелкие детали ставит без проблем. Экран сенсорный, управление простое, сразу всё понял. Весит и размеры большие, но для мастерской это нормально. В комплекте есть всё для настройки и ухода
SUPEREYES.RU
Ответ Tolya1990 25.08.2026 03:46
Здравствуйте!
Спасибо, что поделились впечатлениями об установщике SMD компонентов Zhengbang ZB3245T. Нам особенно приятно узнать, что устройство оправдало ваши ожидания и органично вписалось в работу мастерской.
Будем рады, если техника и дальше будет надежным помощником в ваших проектах!
С уважением, Администрация магазина Суперайс
Спасибо, что поделились впечатлениями об установщике SMD компонентов Zhengbang ZB3245T. Нам особенно приятно узнать, что устройство оправдало ваши ожидания и органично вписалось в работу мастерской.
Будем рады, если техника и дальше будет надежным помощником в ваших проектах!
С уважением, Администрация магазина Суперайс
