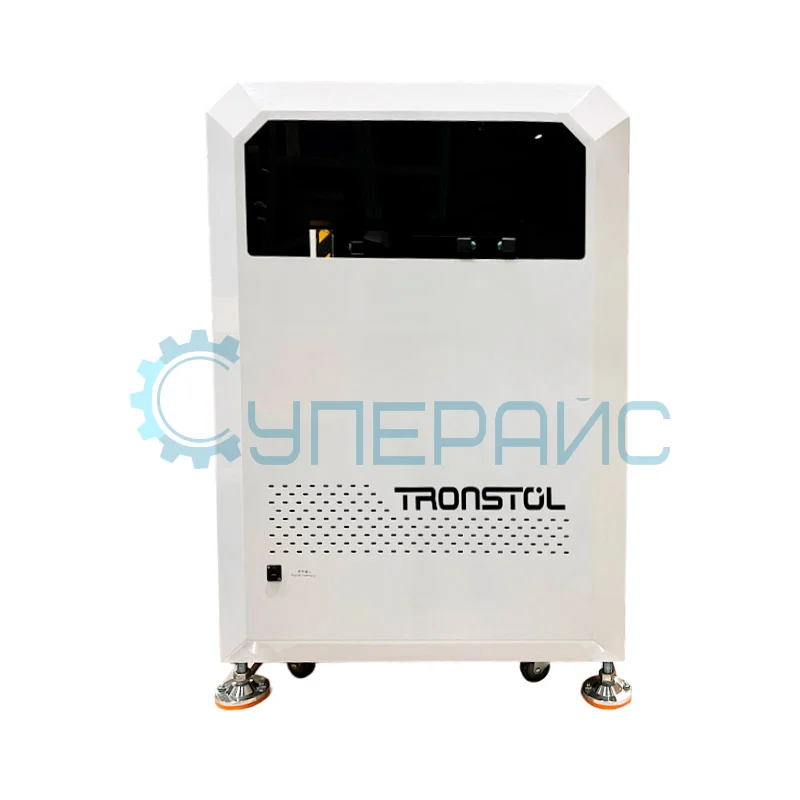

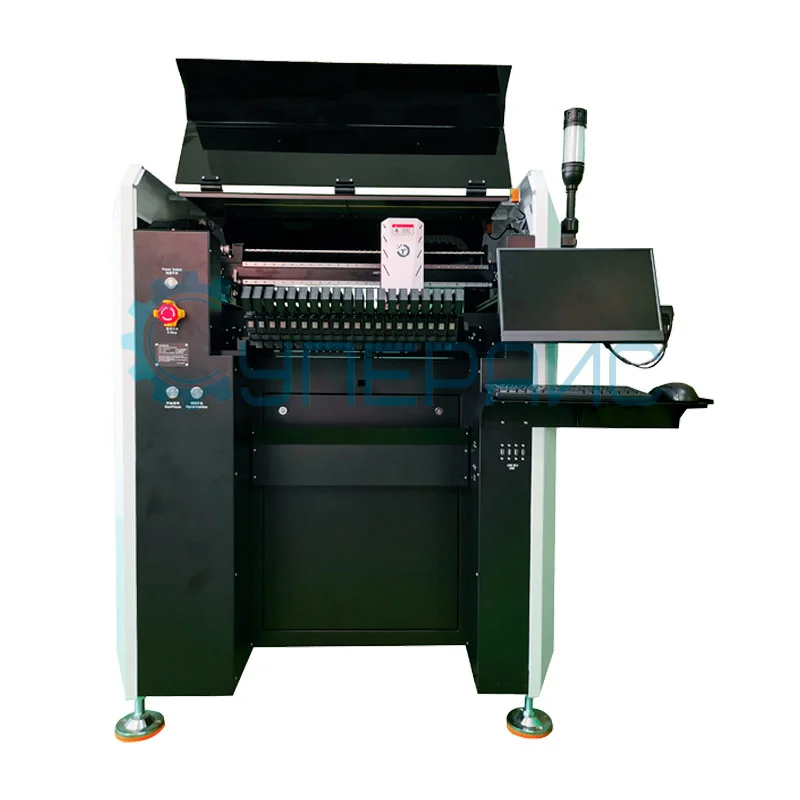

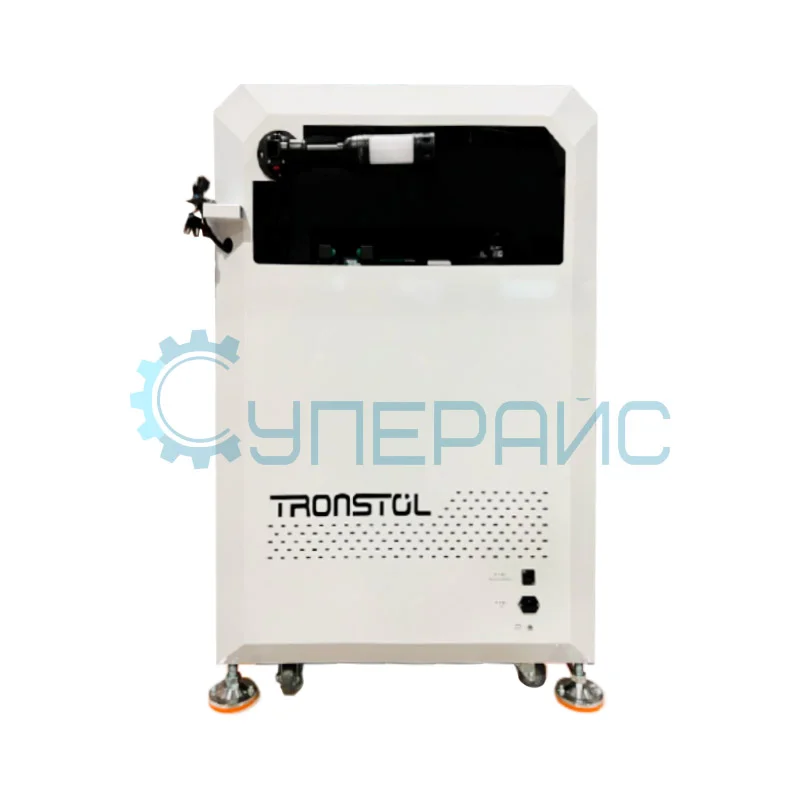

Автоматический установщик SMD компонентов Tronstol E4
1 986 390 ₽
1 986 390 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17643
Модель (серия)
E4
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Tronstol E4
Артикул (код товара)
17643
Модель (серия)
E4
Страна производства
Китай
Гарантия, мес.
12
Тип управления
Объём тиражирования
Макс. средняя скорость установки компонентов, комп./ч
Кол-во монтажных головок
Точность позиционирования, мм
Макс. размер печатной платы, мм
Макс. диапазон перемещения по оси X Y, мм
Макс. диапазон перемещения по оси Z, мм
Применимые компоненты
0201
0402
LED
QFP
QFN
BGA
0402
LED
QFP
QFN
BGA
Типы применимых питателей
Ленточный
Вибрационный
Вибрационный
Макс. кол-во ленточных питателей (8 мм)
Кол-во камер системы контроля
Показать больше
Показать меньше
Описание Tronstol E4
Технические характеристики Tronstol E4
| Режим работы | автоматический |
| Количество монтажных головок | 4 |
| Средняя скорость | 10 000 компонентов в час |
| Точность позиционирования | 0,02 мм |
| Вращение размещения | 180° |
| Минимальный размер компонента | 0201 |
| Максимальный размер компонента | 26 x 26 мм |
| Максимальный размер печатной платы | 240 x 320 мм |
| Применимые компоненты | RC (0402, 0201), QFP, QFN, BGA, LED |
| Контроль движений по X Y | серводвигатель |
| Тип сопла | CN030, CN040, CN065, CN100, CN140, CN200, CN400 и т.д. |
| Максимальное количество вибропитателей | 5 |

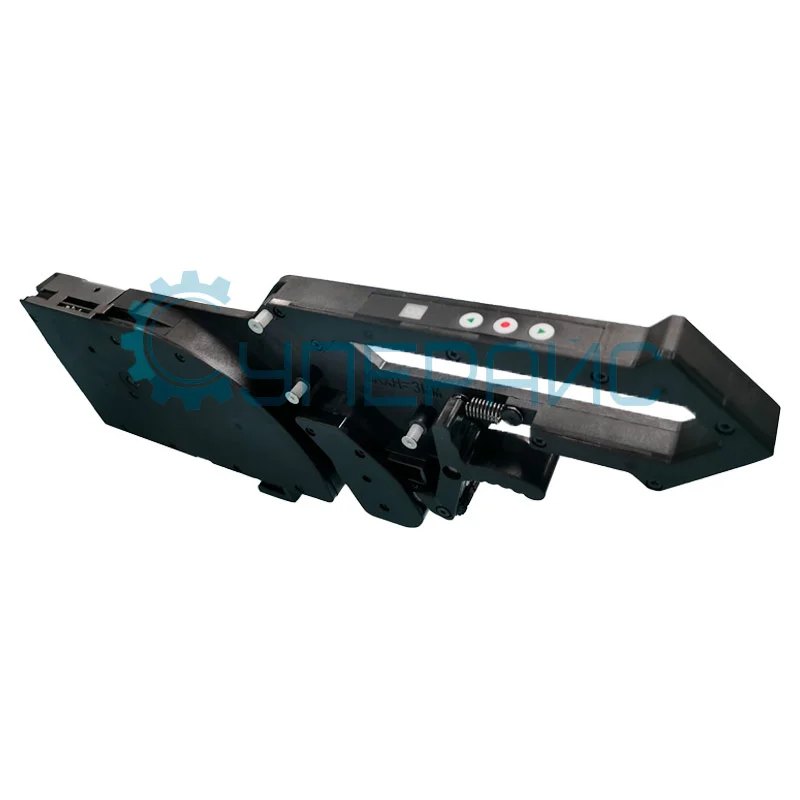

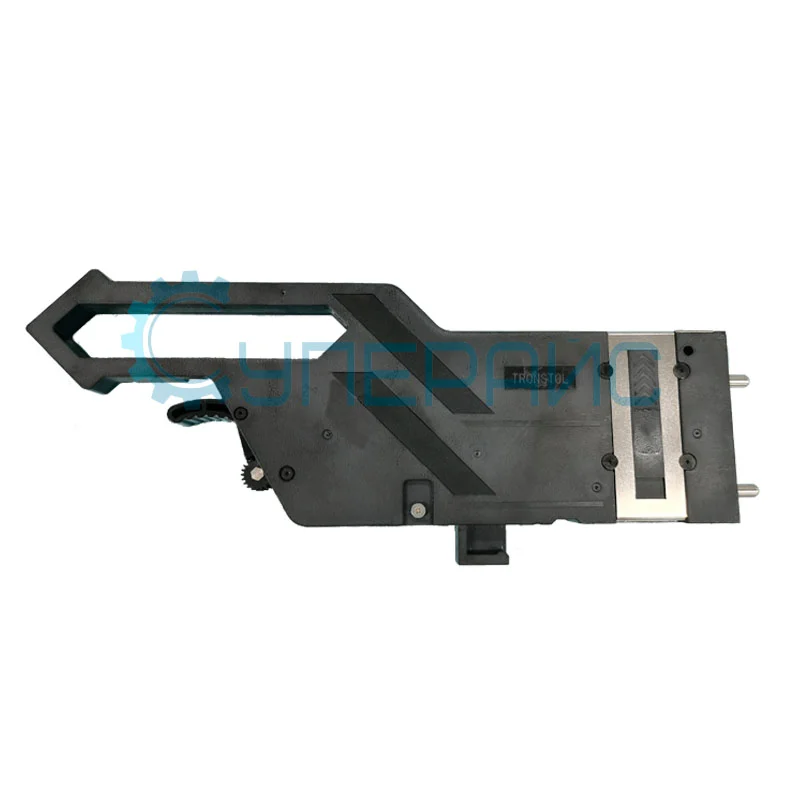

| Ширина питателей | 8 мм, 12 мм, 16 мм, 24 мм (питатели в комплекте отсутствуют) |
| Максимальное количество питателей | 52 (все по 8 мм) |
| Количество мест для поддона с компонентами | 1 |
| Система наблюдения | |
| Количество камер |
4 CCD лазерных летающих камер 2 mark камеры 1 IC камера |
| Подсветка | кольцевой источник и промышленный источник света |
| Система управления | |
| Операционная система | Linux |
| Программные операции | импорт файлов, ручное редактирование, автономное программирование |
| Дистанционное управление | доступно |
| Общие характеристики | |
| Источник питания | 110/220 В |
| Мощность | 200 Вт |
| Габариты | 980 x 770 x 1230 мм |
| Вес нетто | 160 кг |
| Вес брутто | 257 кг |
| Комплектация |
автоматический установщик SMD компонентов Tronstol E4 – 1 шт клавиатура – 1 шт монитор - 1 шт кабель питания - 1 шт коробка для сопел - 1 шт внешний держатель катушки - 1 шт гаечный ключ - 2 шт набор шестигранников - 1 шт флэш-накопитель - 1 шт удлинитель рельсов - 2 шт очиститель сопел - 3 шт |
| Совместимость |
Электрический питатель 16 мм для Tronstol E4 Электрический питатель 12 мм для Tronstol E4 Электрический питатель 8 мм для Tronstol E4 Вакуумный захват CN750 для SMT установщиков Tronstol Вакуумный захватчик CN400 для SMT установщиков Tronstol Вакуумный захватчик CN220 для SMT установщиков Tronstol Вакуумное сопло CN140 для SMT установщиков Tronstol Вакуумный захват CN100 для SMT установщиков Tronstol Вакуумный захват CN065 для SMT установщиков Tronstol Вакуумное сопло CN040 для SMT установщиков Tronstol Вакуумный захват CN030 для SMT установщиков Tronstol |
Обзорная таблица SMD установщиков Tronstol
| Характеристики | E1 | E4 |
| Количество монтажных головок | 2 | 4 |
| Точность позиционирования | 0,02 мм | |
| Средняя скорость компонентов в час | 5000 | 10 000 |
| Максимальный размер печатной платы | 370 x 300 мм | 240 x 320 мм |
| Количество камер | 4 | 7 |
| Операционная система | Linux | |
| Контроль движений по X Y | серводвигатель | |
| Вибрационный питатель | 5 | |
| Режим работы | автоматический | |
Автоматический установщик SMD компонентов Tronstol E4: Точность и Эффективность Вашего Производства
Смд установщик Tronstol E4 представляет решение для автоматизации процесса сборки электронных плат. Это оборудование автоматического типа предназначено для высокоскоростного и точного установщика компонентов на платы любого уровня сложности. Аппарат подходит для серийного производства, гарантируя бесперебойную работу и снижая влияние человеческого фактора.
Преимущества модели E4 включают в себя:
- Высочайшую точность позиционирования всех элементов.
- Одновременное использование нескольких монтажных головок.
- Продуманную систему технического зрения с камерами, отвечающую за контроль качества монтажа.
- Габариты, позволяющие интегрировать установщик в существующие производственные линии.
Оборудование отличается простотой освоения и интуитивно понятным управлением. Оператор может легко импортировать файлы проектов, вносить ручные корректировки и программировать задачи для автономной работы. Совместимость с различными оснастками и питателями делает этот установщик универсальным инструментом. Он поддерживает работу с огромным спектром компонентов, от микросхем в корпусах BGA и QFN до миниатюрных резисторов.
Аспекты для бесперебойной работы:
- Наличие необходимой оснастки и расходников.
- Квалификация оператора для настройки и контроля процесса.
- Правильная подготовка производственных файлов и данных.
Установщик компонентов на платы Tronstol E4 – это партнер, который выводит ваше производство на новый уровень эффективности и точности. Его способность стабильно выполнять задачи делает его ценным для любого предприятия, ориентированного на качество и скорость.

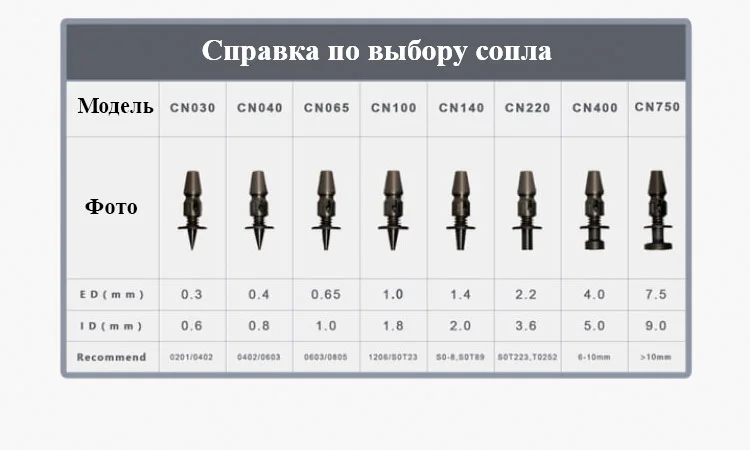

* SMD установщик комплектуется 10-ю соплами на выбор. При заказе сообщите нашему менеджеру, какие из представленных ниже сопел вы хотите приобрести:
