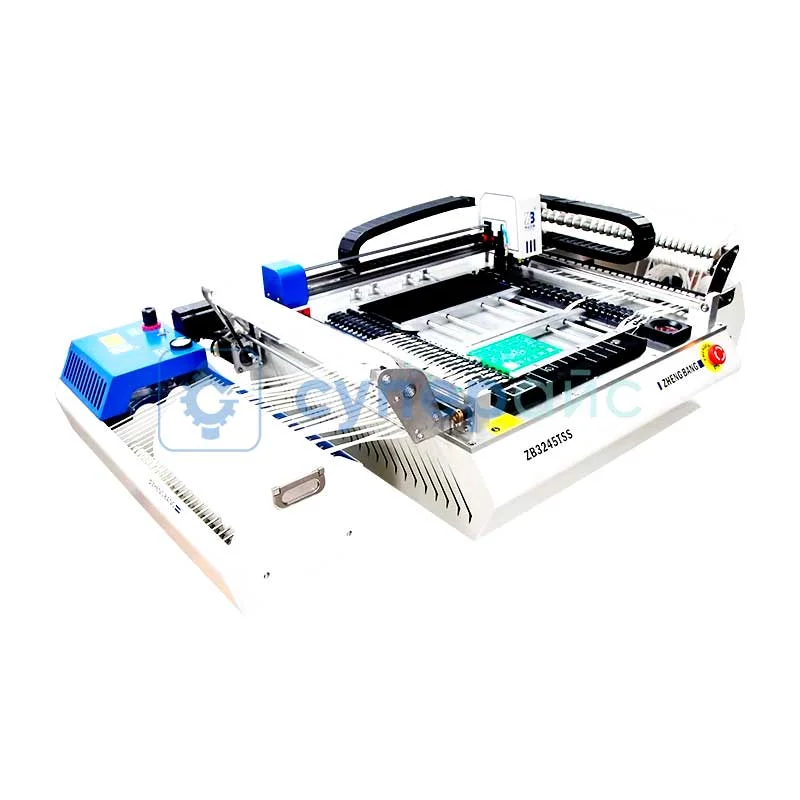

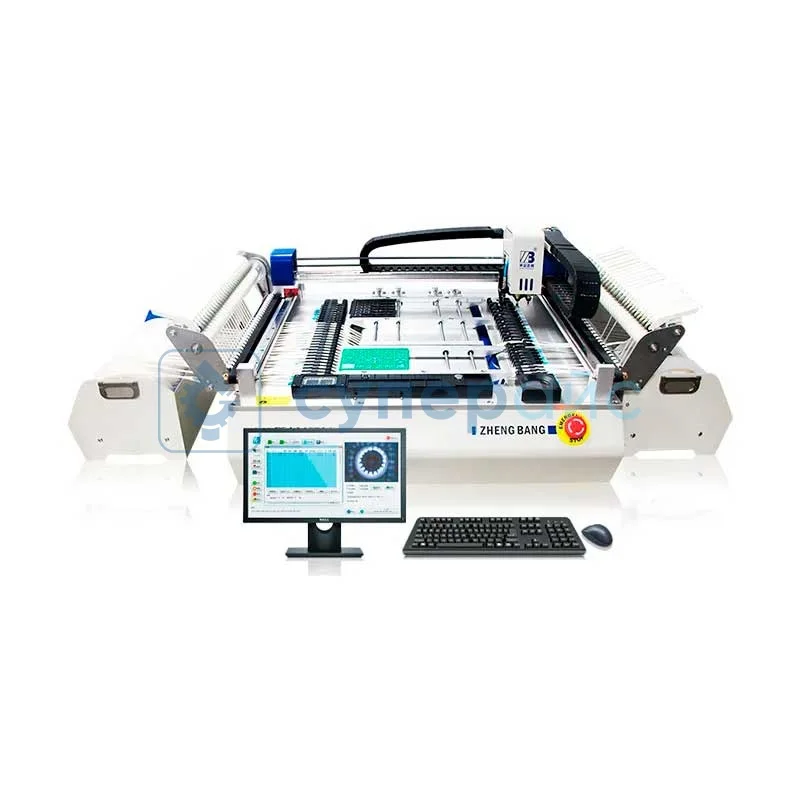

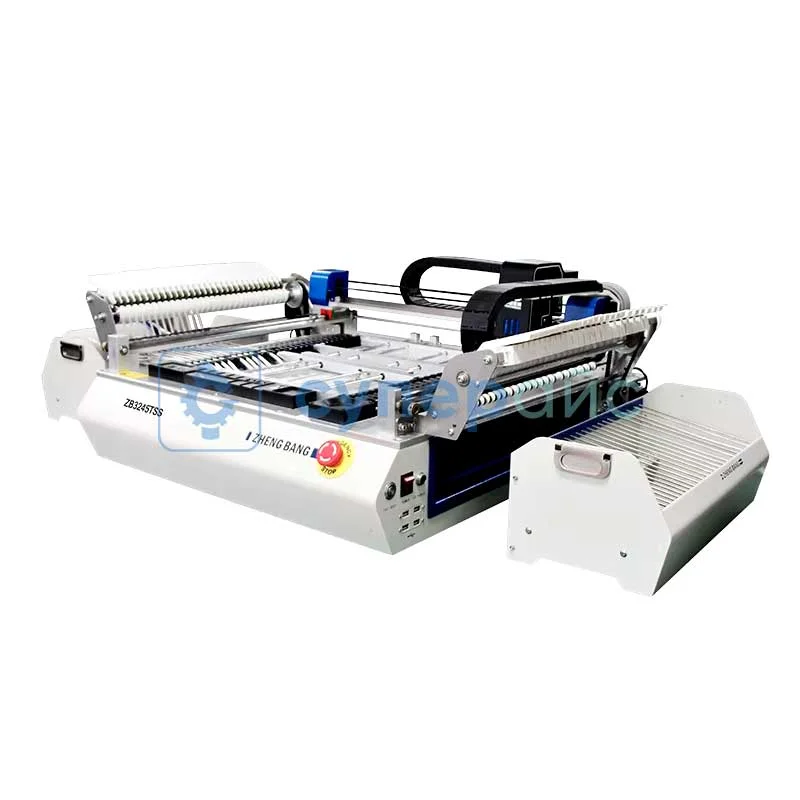

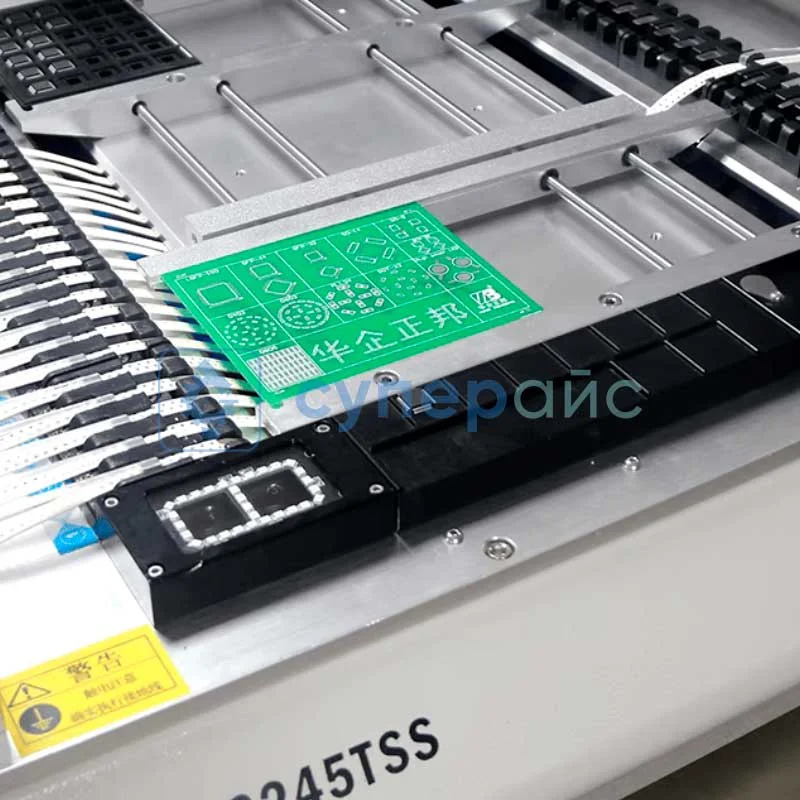

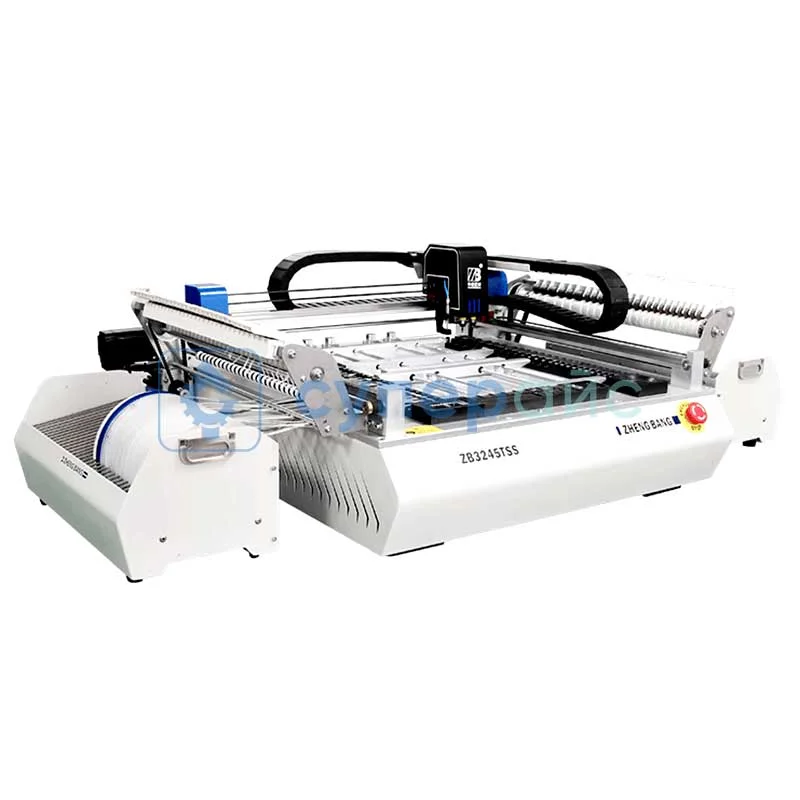

Автоматический установщик компонентов Zhengbang ZB3245TSS
679 950 ₽
679 950 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17128
Модель (серия)
3245TSS
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Zhengbang 3245TSS
Артикул (код товара)
17128
Модель (серия)
3245TSS
Страна производства
Китай
Гарантия, мес.
12
Тип управления
Объём тиражирования
Макс. средняя скорость установки компонентов, комп./ч
Кол-во монтажных головок
Точность позиционирования, мм
Макс. размер печатной платы, мм
Макс. диапазон перемещения по оси X Y, мм
Макс. диапазон перемещения по оси Z, мм
Применимые компоненты
0402
0603
0805
1206
3014
5050
LED
SOT
SOP
QFN
BGA
0603
0805
1206
3014
5050
LED
SOT
SOP
QFN
BGA
Типы применимых питателей
Ленточный
Вибрационный
Паллета
Вибрационный
Паллета
Макс. кол-во ленточных питателей (8 мм)
Кол-во камер системы контроля
Показать больше
Показать меньше
Описание Zhengbang 3245TSS
Технические характеристики ZHENGBANG ZB3245TSS
| Режим работы | автоматический |
| Количество монтажных головок | 2 |
| Тип монтажных головок | серия Juki |
| Cкорость установки компонентов |
нормальная рабочая скорость: 5500 компонентов в час с визуальным позиционированием: 3500 компонентов в час |
| Точность позиционирования | 0,025 мм |
| Минимальный размер печатной платы | 10 x 10 мм |
| Максимальный размер печатной платы |
320 x 450 мм, без лотка 320 x 220 мм, с лотком |
| Максимальная толщина печатной платы | ≤ 2 мм |
| Допустимое значение деформации печатной платы | < 1 мм |
| Максимальный диапазон перемещения по оси Z | 19 мм |
| Угол поворота по оси Z | 0 - 360° |
| Максимальный диапазон перемещения по оси X Y | 450 x 530 мм |
| Количество мест для питателей Feeder и ширина ленты |
кол-во: 40, ширина: 8 мм кол-во: 8, ширина: 12 мм кол-во: 4, ширина: 16 мм кол-во: 2, ширина: 24 мм |
| Количество мест для поддона с компонентами | 1 шт |
| Вибрационный питатель | специальный питатель ZHENGBANG |
| Применимые элементы |
RC (0402, 0603, 0805, 1206 и другие) LED-компоненты (0603, 0805, 3014, 5050 и другие) Чип (SOT, SOP, QFN, BGA и другие) |
| Система наблюдения | |
| Количество камер |
1 камера для крупных компонентов 2 камеры для мелких компонентов 1 камера для позиционирования PCB |
| Диапазон распознавания | максимум 20 x 20 мм (максимальный размер корпуса) |
| Автоматическое определение отклонений | есть |
| Автоматическая двойная идентификация маркировки печатной платы | есть |
| Система управления | |
| Операционная система | Windows 7 |
| Программное обеспечение | собственная разработка производителя |
| Совместимый формат файлов | CSV. TXT. |
| Общие характеристики | |
| Источник питания | 220 В ± 10% 50 Гц |
| Мощность давления вакуумного захватчика | 0,4 МПа |
| Мощность вакуумного захватчика | 150 Вт |
| Габариты | 990 x 730 x 385 мм |
| Вес | 112 кг |
| Комплектация | автоматический установщик компонентов Zhengbang ZB3245TSS – 1 шт |
| Совместимость |
Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков |
Обзорная таблица установщиков SMD компонентов Zhengbang
| Характеристики | ZB3245TS | ZB3245T | ZB3245TSS | ZB3545TP |
| Тип управления | Автоматический | |||
| Количество монтажных головок | 2 | 2 | 2 | 4 |
| Максимальная средняя скорость установки компонентов, комп./ч | 6000 | 4000 | 8000 | 7500 |
| Точность позиционирования, мм | 0,025 | |||
| Количество камер системы контроля | 2 | Нет | 4 | 6 |
| Количество мест для питателей Feeder | 27 | 27 | 54 | 38 |
| Максимальный диапазон перемещения по оси X Y | 430 x 530 мм | 410 x 490 мм | 450 x 530 мм | 655 x 575 мм |
| Максимальный диапазон перемещения по оси Z | 10 мм | 10 мм | 19 мм | 12 мм |
| Максимальный размер печатной платы | 320 x 450 мм | 320 x 450 мм | 320 x 450 мм | 350 x 450 мм |
Установщик компонентов Zhengbang ZB3245TSS: Прецизионная автоматизация для современного производства
Оборудование Zhengbang ZB3245TSS представляет высокоточную систему поверхностного монтажа, обеспечивающую скорость установки до 5500 компонентов в час.ZB3245TSS оснащен двумя прецизионными головками серии Juki и системой из четырех камер машинного зрения, что гарантирует исключительную точность позиционирования 0,025 мм. Решение подходит для предприятий, ориентированных на повышение эффективности производственных процессов.
Технологические преимущества:
- Высокоскоростная установка smd компонентов с производительностью 5500 единиц/час
- Прецизионная система позиционирования с точностью 0,025 мм
- Универсальная конфигурация питателей поддерживает компоненты от 0402 до BGA
- Интеллектуальная система технического зрения с автоматическим определением отклонений
- Гибкая рабочая область размером 530 × 450 мм для плат различного формата
Функциональные особенности:
Установщик smd компонентов демонстрирует стабильность работы благодаря продуманной механической конструкции и продвинутому управлению. Операционная система Windows 7 предлагает совместимость с промышленными системами проектирования, а специализированное ПО позволяет оптимизировать производственные процессы.
Производственные применения:
- Автоматизированная сборка печатных плат для автомобильной электроники
- Производство медицинского оборудования с повышенными требованиями к надежности
- Высокотехнологичные устройства потребительской электроники
- Промышленное управление и автоматизация
- Телекоммуникационное оборудование и вычислительная техника
Эксплуатационные преимущества:
Автоматический установщик компонентов гарантирует сокращение времени цикла сборки при одновременном повышении качества монтажа. Система поддерживает работу с компонентами различных типоразмеров - от миниатюрных чипов 0402 до сложных BGA-корпусов. Конструкция машины предлагает возможность модернизации и адаптации под специфические производственные задачи.
Техническое оснащение:
Оборудование поставляется с комплектом специализированных вакуумных захватов, предлагающих работу с компонентами различной геометрии. Система пневматики и вакуума гарантирует надежный захват и точную установку даже самых миниатюрных элементов. Эргономичная конструкция и продуманная компоновка облегчают техническое обслуживание и оперативную переналадку производства.
Zhengbang ZB3245TSS представляет собой сбалансированное решение для предприятий, стремящихся к оптимизации производственных процессов. Сочетание скорости, прецизионной точности и гибкости конфигурации делает этот установщик компонентов выбором для высокотехнологичных производств.
