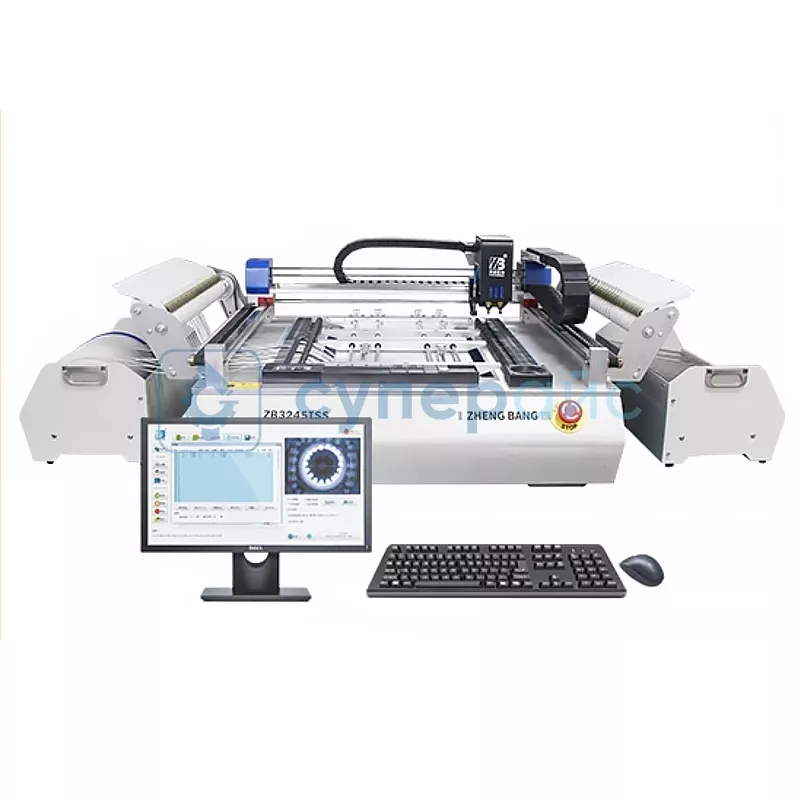

Станок для установки SMD компонентов Zhengbang ZB3245TSS
Код товара: 26361
Гарантия 12 месяцев
О товаре Встроенный персональный компьютер
Тип: автоматический
Скорость: 5500 компонентов в час
Точность: 0,025 мм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный персональный компьютер
Тип: автоматический
Скорость: 5500 компонентов в час
Точность: 0,025 мм
Технические характеристики Zhengbang ZB3245TSS
| Режим работы | автоматический |
| Количество монтажных головок | 2 |
| Мощность давления вакуумного захватчика | 0,4 МПа |
| Мощность вакуумного захватчика | 230 Вт |
| Тип монтажных головок | серия Juki |
| Максимальная скорость | 5500 компонентов в час |
| Точность позиционирования | 0,025 мм |
| Минимальный размер печатной платы | 10 x 10 мм |
| Максимальный размер печатной платы | 320 x 450 мм |
| Максимальная толщина печатной платы | ≤ 2 мм |
| Допустимое значение деформации печатной платы | ≤ 1 мм |
| Высота компонента | ≤ 5,5 мм |
| Максимальный диапазон перемещения по оси Z | 10 мм |
| Угол поворота по оси Z | 0 - 360° |
| Максимальный диапазон перемещения по оси X Y | 430 x 530 мм |
| Количество мест для питателей Feeder и ширина ленты |
кол-во: 40, ширина: 8 мм кол-во: 8, ширина: 12 мм кол-во: 4, ширина: 16 мм кол-во: 2, ширина: 24 мм |
| Количество мест для поддона с компонентами | 1 шт |
| Применимые элементы |
RC (0402, 0603, 0805, 1206 и другие) LED светодиоды (0603, 0805, 3014, 5050 и другие) Чип (SOT, SOP, QFN, BGA и другие) |
| Система наблюдения | |
| Количество камер |
1 камера контроля PCB 1 камера контроля захвата компонентов 2 быстрых камеры |
| Диапазон распознавания | максимум 22 x 22 мм |
| Автоматическое определение отклонений | есть |
| Автоматическая двойная идентификация маркировки печатной платы | есть |
| Система управления | |
| Операционная система | Windows 7 |
| Программное обеспечение | researching and development independently |
| Совместимый формат файлов | CSV, TXT |
| Общие характеристики | |
| Источник питания | 220 В ± 10% 50 Гц |
| Габариты изделия | 990 x 730 x 375 мм |
| Габариты упаковки | 1350 х 840 х 600 мм |
| Вес брутто | 114 кг |
| Комплектация | линия SMD монтажа Zhengbang ZB3245TSS – 1 шт |
Опционально вы сможете приобрести вибрационный питатель Zhengbang. Подробности уточняйте у менеджера.
Станок для установки SMD компонентов Zhengbang ZB3245TSS
SMD установщик Zhengbang ZB3245TSS размещает электронные элементы на печатные платы. На практике такой аппарат ускоряет сборку электронных устройств и помогает повысить качество монтажа деталей на производстве.
Встроенный компьютер упрощает управление установкой элементов и даёт возможность программировать последовательность операций. Такое решение сокращает время настройки оборудования под различные типы плат.
Автоматический тип работы исключает ручной труд при размещении деталей. Станок самостоятельно выполняет операции по монтажу элементов. Автоматизация также уменьшает количество ошибок при установке.
В системе наблюдения реализованы:
- контроль правильности захвата элементов;
- двойная идентификация маркировки;
- обнаружение отклонений.
Этот автоматический установщик smd компонентов работает с максимальной скоростью 5500 элементов в час, что обуславливает достаточно высокую производительность. Такая характеристика сокращает время изготовления электроприборов. Быстрый монтаж деталей повышает выработку на единицу времени.
Точность 0,025 мм гарантирует правильное позиционирование элементов на плате. Минимальная погрешность установки предотвращает появление дефектов при пайке. Высокая точность размещения также улучшает качество готовых изделий.
Автоматический режим работы обуславливает непрерывную установку элементов.Станок выполняет размещение чипов без участия оператора. ZB3245TSS будет полезен при серийном производстве электроники.
Сферы применения:
- изготовление мобильных устройств;
- сборка компьютерной техники;
- производство автомобильной электроники;
- выпуск промышленных контроллеров;
- создание медицинского оборудования.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
