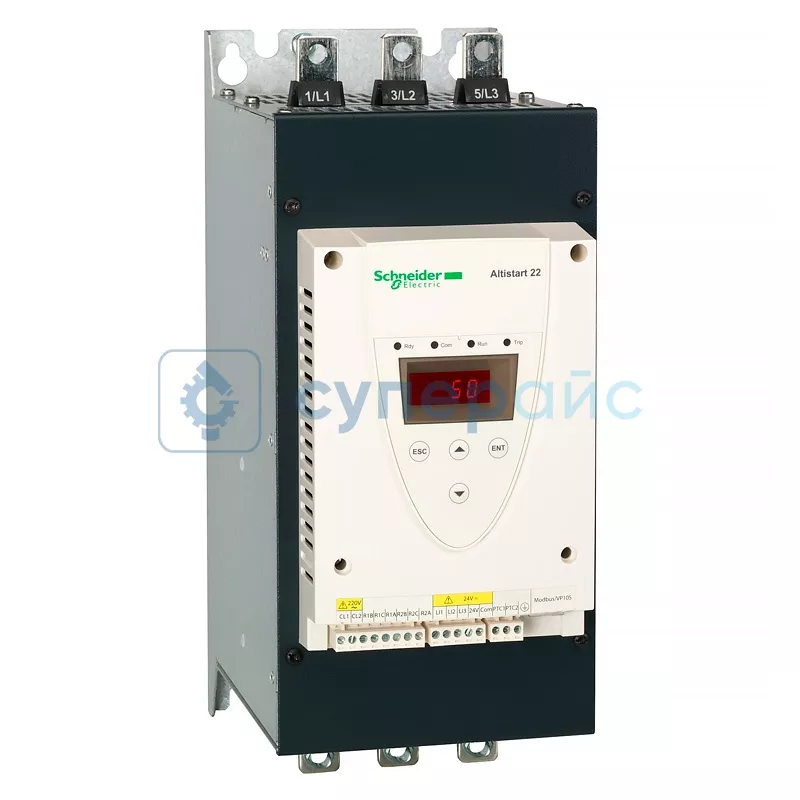

Устройство плавного пуска Schneider Electric ATS22C14Q
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATS22C14Q
Описание Schneider Electric ATS22C14Q
Технические характеристики Schneider Electric ATS22C14Q
| Серия | Altistart 22 |
| Количество дискретных выходов | 2 |
| Тип | устройство плавного пуска |
| Специальная область применения продукта | насосы и вентиляторы |
| Доступные функции | встроенный байпас |
| Мощность двигателя |
37 кВт 230 В; 75 кВт 400 В; 75 кВт 440 В |
| Заводская настройка тока | 131 A |
| Рассеиваемая мощность | 82 Вт |
| Потребление цепи управления | 20 Вт |
| Минимальный коммутируемый ток | 100 мА в 12 В пост. ток (релейные выходы) |
| Максимальный коммутируемый ток |
5 A 250 В пер. ток резистивные 1 релейные выходы; 5 A 30 В пост. ток резистивные 1 релейные выходы; 2 A 250 В пер. ток индуктивн. 0,4 20 мс релейные выходы; 2 A 30 В пост. ток индуктивн. 7 мс релейные выходы |
| Количество дискретных входов | 3 |
| Тип дискретного входа | (LI1, LI2, LI3) логический, 5 мА 4,3 кОм |
| Напряжение дискретного входа | 24 В <= 30 В |
| Тип дискретных входов |
положительная логика LI1, LI2, LI3 при состоянии 0: < 5 В; <= 2 мА при состоянии 1: > 11 В, >= 5 мА |
| Выходной ток | 0,4 - 1 А регулируемый |
| Вход датчика PTC | 750 Ом |
| Протокол порта связи | Modbus |
| Канал обмена данными | последовательный |
| Скорость передачи интерфейса | 4800, 9600, 19200 бит/с |
| Защита от | перегрева |
| Общие характеристики | |
| Номинальное напряжение сети | 230 - 440 В, 3 фазовое, 45 - 66 Гц |
| Интерфейс | RJ-45, RS-485 |
| Рабочая температура | - 10 - 40 °C |
| Температура хранения | - 25 - 70 °C |
| Габариты упаковки | 356 x 150 x 229,5 мм |
| Вес | 18 кг |
| Комплектация | устройство плавного пуска Schneider Electric ATS22C14Q – 1 шт |
Обзорная таблица устройств плавного пуска Schneider Electric Altistart 22
| Характеристики | ATS22C11Q | ATS22C14Q | ATS22C17Q | ATS22C21Q | ATS22C25Q | ATS22C32Q | ATS22C41Q | ATS22C48Q | ATS22C59Q |
| Серия | Altistart 22 | ||||||||
| Тип | устройство плавного пуска | ||||||||
| Область применения | насосы и вентиляторы | ||||||||
| Функции | встроенный байпас | ||||||||
| Мощность двигателя (400 В) | 55 кВт | 75 кВт | 90 кВт | 110 кВт | 132 кВт | 160 кВт | 220 кВт | 250 кВт | 315 кВт |
| Заводская настройка тока | 100 A | 131 A | 162 A | 195 A | 233 A | 285 A | 388 A | 437 A | 560 A |
| Количество дискретных входов | 3 | ||||||||
| Количество дискретных выходов | 2 | ||||||||
| Протокол связи | Modbus | ||||||||
| Интерфейс | RJ-45, RS-485 | ||||||||
| Вес | 18 кг | 18 кг | 12,65 кг | 33 кг | 33 кг | 33 кг | 33 кг | 50 кг | 50 кг |
Schneider Electric ATS22C14Q: Продвинутое решение для управления электроприводами
Устройство плавного пуска Schneider Electric ATS22C14Q серии Altistart 22 представляет собой решение для эффективного управления асинхронными двигателями. Этот мягкий пускатель демонстрирует производительность при работе с двигателями мощностью до 75 кВт, предлагая плавный разгон и остановку оборудования. Специализированная конструкция подходит для применения в насосных станциях и системах вентиляции.
Технические преимущества:
- Интегрированная байпасная функция для повышения энергоэффективности
- Три программируемых дискретных входа с напряжением управления 24 В
- Два релейных выхода с коммутационной способностью до 5 А
- Заводская настройка тока 131 А с регулировкой в диапазоне 0,4-1 А
- Поддержка протокола Modbus через интерфейс RS-485
Функциональные возможности:
УПП оснащено системой термической защиты двигателя и встроенным датчиком PTC. Устройство поддерживает несколько скоростей передачи данных: 4800, 9600 и 19200 бит/с. Конструкция предусматривает монтаж в промышленные шкафы управления с номинальным сетевым напряжением 230-440 В.
Эксплуатационные характеристики:
- Мощность рассеивания: 82 Вт при номинальной нагрузке
- Потребление цепи управления: 20 Вт
- Рабочий температурный диапазон: -10°C до +40°C
- Частота сети: 45-66 Гц
- Защита от перегрева и перегрузок
Области применения:
- Промышленные системы водоснабжения и водоотведения
- Централизованные системы кондиционирования и вентиляции
- Конвейерные линии и подъемное оборудование
- Насосные станции и ирригационные системы
- Компрессорное оборудование и холодильные установки
Преимущества реализации:
Серия Altistart 22 обеспечивает плавный пуск без механических ударов, продлевая срок службы оборудования. Встроенные функции защиты предотвращают аварийные ситуации и сокращают простой техники. Простота настройки и интеграции в существующие системы управления делает данное УПП выбором для модернизации промышленных предприятий.
