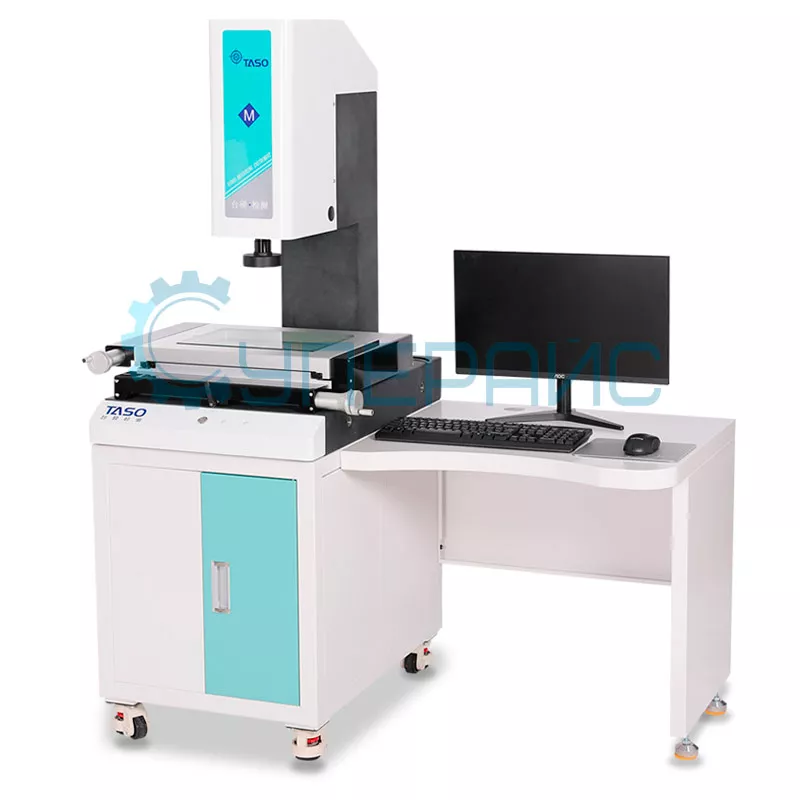

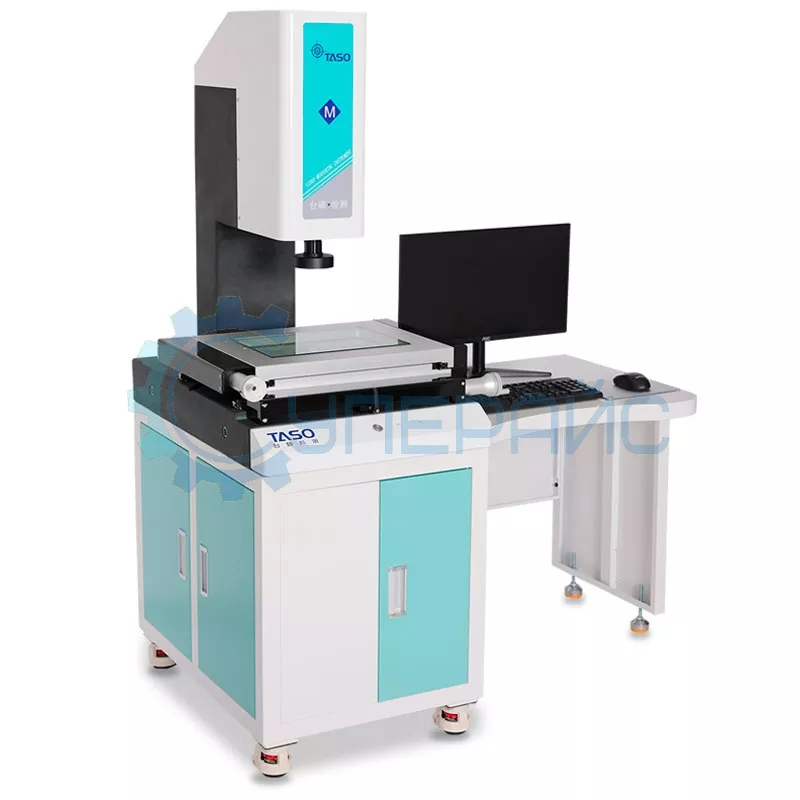

Машина видеоизмерительная TASO QVMC-3020
Артикул (код товара): 18217
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
864 590 ₽
864 590 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
18217
Модель (серия)
QVMC-3020
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики TASO QVMC-3020
Общие данные
Артикул (код товара)
18217
Производитель (бренд)
Модель (серия)
QVMC-3020
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
По сфере применения
Контроль производства в машиностроении, приборостроении
Оптические характеристики
Встроенные функции и опции
Встроенная подсветка
Поддерживаемые операционные системы
Windows
Общие характеристики
Исполнение
Напольный
Тип измерения
Контактный
Макс. диапазон изм. по осям X, Y, мм
Макс. диапазон изм. по оси Z, мм
Линейная точность по осям X, Y (погрешность), мкм
Линейная точность по оси Z (погрешность), мкм
Разреш. линейной шкалы (цена деления), мкм
Макс. нагрузка, кг
Функции
Построение элементов
Измерение линейно-угловых значений
Измерение линейно-угловых значений
Описание TASO QVMC-3020
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TASO QVMC-3020
| Характеристики видеоизмерительного микроскопа | |
| Общее увеличение | 20X ~ 180X |
| Ход перемещения по оси X | 300 мм |
| Ход перемещения по оси Y | 200 мм |
| Ход перемещения по оси Z | 200 мм |
| Линейная точность по оси X | 3,0 + L/200 мкм |
| Линейная точность по оси Y | 3,0 + L/200 мкм |
| Линейная точность по оси Z | 5,0 + L/100 мкм |
| Тип измерения | контактный |
| Габариты стекла рабочего стола | 300 x 200 мм |
| Разрешение шкал | 1 мкм |
| Погрешность измерений | 0,003 мм |
| Максимальная нагрузка | 25 кг |
| Оптическое увеличение | 0,7 ~ 4,5X |
| Датчик изображения | 1/3”CCD камера |
| Подсветка |
верхний кольцевой источник света нижняя LED подсветка, с точной настройкой |
| Функции | |
| Построение элементов | точка, линия, окружность, дуга, сплайн, эллипс, прямоугольник, четырёхугольник, интервал и т.д. |
| Измерение линейно-угловых значений | да |
| Форматы сохранения данных | Word, Excel, HTML, TXT, AutoCAD |
| Язык программного обеспечения | английский |
| Совместимость с ОС | Windows |
| Общие характеристики | |
| Рабочая температура | 20 ±3°C |
| Рабочая влажность | 35% - 80% |
| Габариты | 770 x 1257 x 1535 мм |
| Вес нетто | 260 кг |
| Комплектация | машина видеоизмерительная TASO QVMC-3020 - 1 шт |
|
кабель питания - 1 шт ПО для измерения и управления - 1 шт руководство для ПО - 1 шт видеокарта - 1 шт компьютер - 1 шт стол - 1 шт |
|
Часто задаваемые вопросы
Чем видеоизмерительный микроскоп отличается от обычного?
Обычный микроскоп только увеличивает изображение, видеоизмерительный ещё и меряет геометрию по картинке: длины, углы, диаметры, координаты. Оператор наводит линии на контур детали и получает число. Для контроля размеров это принципиально, ведь нужен точный замер, а не общий осмотр. Числовой результат легко занести в протокол и сравнить с допуском на чертеже.
Зачем нужно бесконтактное измерение?
Бесконтактный замер по изображению не деформирует мелкие и хрупкие детали, в отличие от штангенциркуля. Он повторяем и не зависит от усилия руки. Для прецизионных элементов, мягких материалов и входного контроля такой способ точнее и бережнее классических механических инструментов. Бесконтактный замер не деформирует мягкие и мелкие детали, в отличие от штангенциркуля.
Что влияет на точность измерений?
На точность влияют разрешение камеры, качество оптики, стабильность подсветки и точность координатного стола. Чёткий контур детали позволяет точнее навести измерительные линии. Для ответственного контроля важны и калибровка системы, и аккуратность оператора при наведении на границы объекта. На точность влияют разрешение камеры, оптика, подсветка и калибровка координатного стола.
Для каких задач берут такой микроскоп?
Его берут для контроля качества, метрологии и работы с мелкими прецизионными деталями: платами, разъёмами, механическими элементами. Система нужна там, где важен точный числовой размер и повторяемость. Для простого осмотра без замеров хватает обычного или цифрового микроскопа. Для простого осмотра без замеров достаточно обычного или цифрового микроскопа.
Документация и ПО TASO QVMC-3020
Название
Язык
Версия
Размер и тип
Руководство пользователя к программному обеспечению видеоизмерительных микроскопов TASO
Язык:
Русский
Размер и тип:
4,06 МБ,
pdf
Инструкция для программного обеспечения TASO QVMC-3020
Язык:
Английский
Версия:
V4.1
Размер и тип:
4 МБ,
PDF
Отзывы TASO QVMC-3020
Guest
17.04.2023 15:30:02
Добрый день.
Мы очень рады, что приобрели у вас видеоизмерительную машину бренда TASO.
Она значительно повысила производительность и точность наших измерительных процессов. Ход перемещения по всем осям достаточно большой, линейная точность позволяет получать очень точные измерения. Оптическое увеличение и камера высокого качества обеспечивают отличное изображение, а подсветка с точной настройкой делает работу с машиной очень удобной. Построение элементов и измерение линейно-угловых значений в ПО также очень удобны и полезны. Мы уверены, что эта машина будет использоваться в нашей организации долгие годы и намного облегчит работу наших сотрудников.
Большое спасибо компании Суперайс за отличное качество продукции и отзывчивый персонал!
Мы очень рады, что приобрели у вас видеоизмерительную машину бренда TASO.
Она значительно повысила производительность и точность наших измерительных процессов. Ход перемещения по всем осям достаточно большой, линейная точность позволяет получать очень точные измерения. Оптическое увеличение и камера высокого качества обеспечивают отличное изображение, а подсветка с точной настройкой делает работу с машиной очень удобной. Построение элементов и измерение линейно-угловых значений в ПО также очень удобны и полезны. Мы уверены, что эта машина будет использоваться в нашей организации долгие годы и намного облегчит работу наших сотрудников.
Большое спасибо компании Суперайс за отличное качество продукции и отзывчивый персонал!
SUPEREYES.RU
18.04.2023 07:10:55
Guest
Добрый день.
Мы очень рады, что приобрели у вас видеоизмерительную машину бренда TASO.
Она значительно повысила производительность и точность наших измерительных процессов. Ход перемещения по всем осям достаточно большой, линейная точность позволяет получать очень точные измерения. Оптическое увеличение и камера высокого качества обеспечивают отличное изображение, а подсветка с точной настройкой делает работу с машиной очень удобной. Построение элементов и измерение линейно-угловых значений в ПО также очень удобны и полезны. Мы уверены, что эта машина будет использоваться в нашей организации долгие годы и намного облегчит работу наших сотрудников.
Большое спасибо компании Суперайс за отличное качество продукции и отзывчивый персонал!
Добрый день.
Мы очень рады, что приобрели у вас видеоизмерительную машину бренда TASO.
Она значительно повысила производительность и точность наших измерительных процессов. Ход перемещения по всем осям достаточно большой, линейная точность позволяет получать очень точные измерения. Оптическое увеличение и камера высокого качества обеспечивают отличное изображение, а подсветка с точной настройкой делает работу с машиной очень удобной. Построение элементов и измерение линейно-угловых значений в ПО также очень удобны и полезны. Мы уверены, что эта машина будет использоваться в нашей организации долгие годы и намного облегчит работу наших сотрудников.
Большое спасибо компании Суперайс за отличное качество продукции и отзывчивый персонал!
Здравствуйте!
Благодарим вас за отзыв о видеоизмерительной машине TASO QVMC-3020, приобретенной в нашем интернет-магазине. Мы очень рады, что данное оборудование оправдало ваши ожидания и смогло значительно повысить производительность и точность измерительных процессов в вашей организации.
Мы уделяем большое внимание качеству нашей продукции и стараемся предлагать только лучшие решения на рынке. Очень рады, что наша видеоизмерительная машина помогла вам значительно упростить работу сотрудников.
Спасибо вам за выбор нашего магазина и надеемся на дальнейшее плодотворное сотрудничество!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
