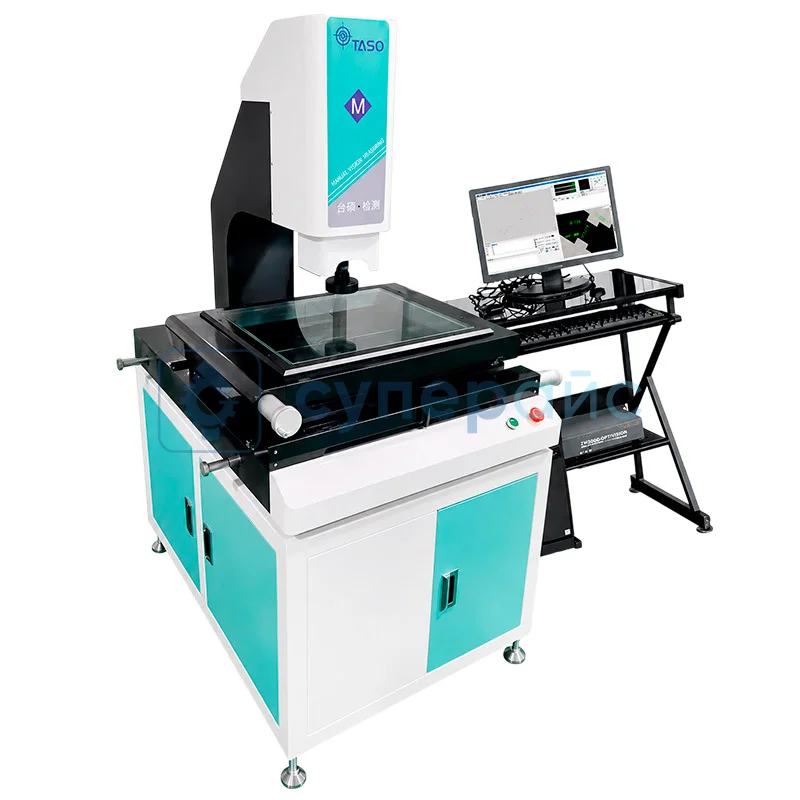

Видеоизмерительная машина TASO QVMS-5040
Артикул (код товара): 17865
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
1 107 000 ₽
1 107 000 ₽
включая НДС: 22%
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17865
Модель (серия)
QVMS-5040
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики TASO QVMS-5040
Общие данные
Артикул (код товара)
17865
Производитель (бренд)
Модель (серия)
QVMS-5040
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
По сфере применения
Контроль производства в машиностроении, приборостроении
Встроенные функции и опции
Встроенная подсветка
Поддерживаемые операционные системы
Windows
Общие характеристики
Исполнение
Напольный
Тип измерения
Контактный
Макс. диапазон изм. по осям X, Y, мм
Макс. диапазон изм. по оси Z, мм
Линейная точность по осям X, Y (погрешность), мкм
Линейная точность по оси Z (погрешность), мкм
Разреш. линейной шкалы (цена деления), мкм
Макс. нагрузка, кг
Функции
Построение элементов
Измерение линейно-угловых значений
Построение точек
Допуск формы и положения измеряемой фигуры
Измерение линейно-угловых значений
Построение точек
Допуск формы и положения измеряемой фигуры
Описание TASO QVMS-5040
Технические характеристики TASO QVMS-5040
| Ход перемещения по оси X | 500 мм |
| Ход перемещения по оси Y | 400 мм |
| Ход перемещения по оси Z | 200 мм |
| Способ перемещения | ручное перемещение по осям X, Y и Z |
| Скорость перемещения по осям X/Y |
по осям X, Y: 500 мм/с по оси Z: 100 мм/с |
| Точность измерений |
по осям X/Y: E = (3,0 + L/200) мкм по оси Z: E = (4,5 + L/100) мкм |
| Тип измерения |
бесконтактное оптическое; контактное измерение – опционально, при установке измерительного щупа |
| Габариты стеклянного рабочего стола | 528 x 428 мм |
| Разрешение шкал | 1 мкм |
| Максимальная нагрузка | 25 кг |
| Оптическое увеличение | 0,7 - 4,5x |
| Увеличение изображения | ~ 29 – 180x |
| Система формирования изображения | CCD камера |
| Подсветка |
верхний кольцевой светодиодный источник света контурная светодиодная проекционная подсветка |
| Функции | |
| Построение элементов | точка, линия, окружность, дуга, сплайн, эллипс, прямоугольник, четырёхугольник, интервал и т.д. |
| Измерение линейно-угловых значений | да |
| Построение точек | центральная точка, точка экстремума, конечная точка, точка пересечения, линия, две соединяющиеся точки, параллельные, перпендикулярные линии и т.д. |
| Допуск формы и положения измеряемой фигуры | прямолинейность, круглость, параллельность, перпендикулярность, наклон и др. |
| Форматы вывода данных |
результаты измерений: Word (DOC), Excel (XLS); изображения: BMP, JPG; двумерные чертежи: AutoCAD (DXF) |
| Общие характеристики | |
| Рабочая температура | 20 ±3 °C |
| Рабочая влажность | 35 - 65 % |
| Вибрация | менее 15 Гц |
| Источник питания | AC 220 – 240 В, 50/60 Гц, однофазное питание, 50 Вт |
| Габариты | 1120 x 930 x 1680 мм |
| Вес | 400 кг |
| Комплектация | видеоизмерительная машина TASO QVMS-5040 - 1 шт |
|
кабель питания - 1 шт ПО для измерения и управления - 1 шт руководство для ПО - 1 шт видеокарта - 1 шт компьютер - 1 шт стол - 1 шт |
|
Обзорная таблица видеоизмерительных микроскопов TASO
| Характеристики | QVMS-2010 | QVMS-3020 | QVMS-5040 |
| Общее увеличение | 20X ~ 180X | ||
| Ход перемещения по оси X | 200 мм | 300 мм | 500 мм |
| Ход перемещения по оси Y | 100 мм | 200 мм | 400 мм |
| Ход перемещения по оси Z | 200 мм | ||
| Тип измерения | контактный | оптический | |
| Габариты стекла рабочего стола | 200 x 100 мм | 300 x 200 мм | 500 x 400 мм |
| Разрешение шкал | 1 мкм | ||
| Погрешность измерений | 0,003 мм | ||
| Подсветка |
верхний кольцевой источник света нижняя LED подсветка, с точной настройкой |
||
| Измерение линейно-угловых значений | да | ||
| Форматы сохранения данных | Word, Excel, HTML, TXT, AutoCAD | ||
| Габариты | 550 x 525 x 765 мм | 770 x 1257 x 1535 мм | 1120 x 930x 1680 мм |
Документация и ПО TASO QVMS-5040
Название
Язык
Версия
Размер и тип
Руководство пользователя для видеоизмерительных микроскопов TASO серии QVMS
Язык:
Русский
Размер и тип:
337 КБ,
PDF
Руководство пользователя к программному обеспечению видеоизмерительных микроскопов TASO
Язык:
Русский
Размер и тип:
4,06 МБ,
PDF
Инструкция для программного обеспечения TASO QVMS-5040
Язык:
Английский
Версия:
V4.1
Размер и тип:
4 МБ,
PDF
Показать больше
Показать меньше
