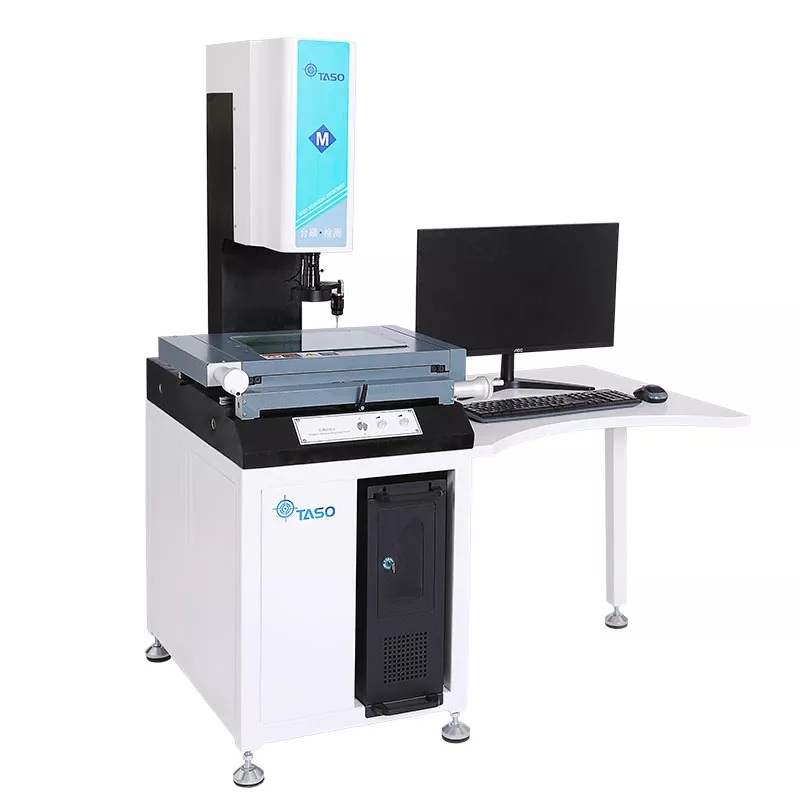

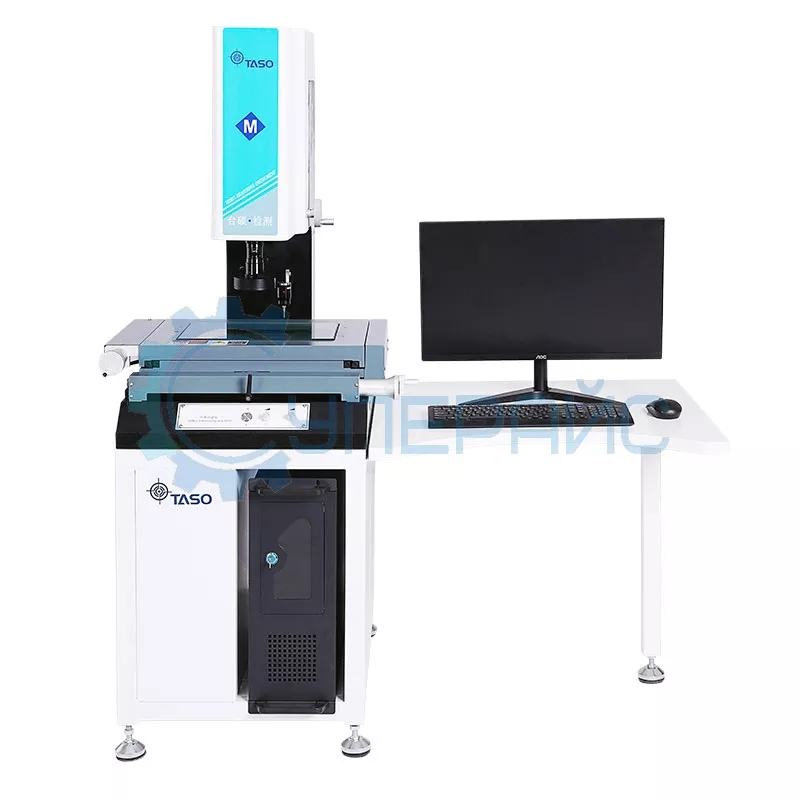

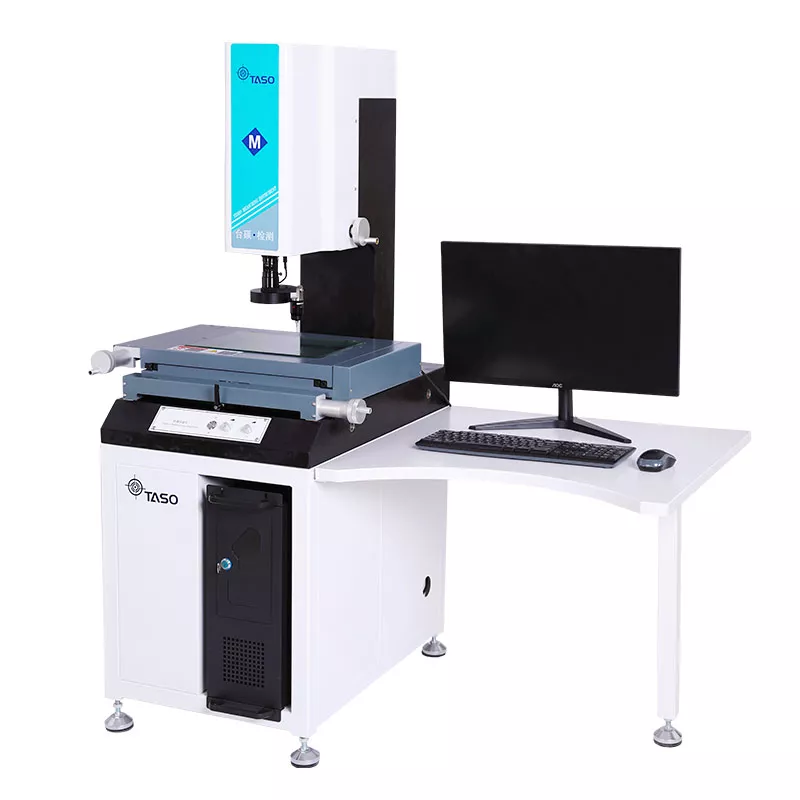

Видеоизмерительная система TASO QVMS-3020
Артикул (код товара): 18180
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
672 100 ₽
672 100 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
18180
Модель (серия)
QVMS-3020
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики TASO QVMS-3020
Общие данные
Артикул (код товара)
18180
Производитель (бренд)
Модель (серия)
QVMS-3020
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
По сфере применения
Контроль производства в машиностроении, приборостроении
Оптические характеристики
Встроенные функции и опции
Поддерживаемые операционные системы
Windows
Общие характеристики
Исполнение
Напольный
Тип измерения
Контактный
Макс. диапазон изм. по осям X, Y, мм
Макс. диапазон изм. по оси Z, мм
Линейная точность по осям X, Y (погрешность), мкм
Линейная точность по оси Z (погрешность), мкм
Разреш. линейной шкалы (цена деления), мкм
Макс. нагрузка, кг
Функции
Построение элементов
Измерение линейно-угловых значений
Измерение линейно-угловых значений
Описание TASO QVMS-3020
Технические характеристики TASO QVMS-3020
| Общее увеличение | 20X ~ 180X |
| Ход перемещения по оси X | 300 мм |
| Ход перемещения по оси Y | 200 мм |
| Ход перемещения по оси Z | 200 мм |
| Линейная точность по оси X | 3,0 + L/200 мкм |
| Линейная точность по оси Y | 3,0 + L/200 мкм |
| Линейная точность по оси Z | 5,0 + L/200 мкм |
| Тип измерения | контактный |
| Габариты стекла рабочего стола | 300 x 200 мм |
| Разрешение шкал | 1 мкм |
| Погрешность измерений | 0,003 мм |
| Максимальная нагрузка | 25 кг |
| Оптическое увеличение | 0,7 ~ 4,5X |
| Датчик изображения | 1/3”CCD камера |
| Подсветка |
верхний кольцевой источник света нижняя LED подсветка, с точной настройкой |
| Функции | |
| Построение элементов | точка, линия, окружность, дуга, сплайн, эллипс, прямоугольник, четырёхугольник, интервал и т.д. |
| Измерение линейно-угловых значений | да |
| Форматы сохранения данных | Word, Excel, HTML, TXT, AutoCAD |
| Язык программного обеспечения | английский |
| Совместимость с ОС | Windows |
| Общие характеристики | |
| Рабочая температура | 20 ±3°C |
| Рабочая влажность | 35 - 80% |
| Габариты | 770 x 1257 x 1535 мм |
| Вес | 230 кг |
| Комплектация | видеоизмерительный микроскоп TASO QVMS-3020 - 1 шт |
Обзорная таблица видеоизмерительных микроскопов TASO
| Характеристики | QVMS-2010 | QVMS-3020 | QVMS-5040 |
| Общее увеличение | 20X ~ 180X | ||
| Ход перемещения по оси X | 200 мм | 300 мм | 500 мм |
| Ход перемещения по оси Y | 100 мм | 200 мм | 400 мм |
| Ход перемещения по оси Z | 200 мм | ||
| Тип измерения | контактный | ||
| Габариты стекла рабочего стола | 200 x 100 мм | 300 x 200 мм | 500 x 400 мм |
| Разрешение шкал | 1 мкм | ||
| Погрешность измерений | 0,003 мм | ||
| Подсветка |
верхний кольцевой источник света нижняя LED подсветка, с точной настройкой |
||
| Измерение линейно-угловых значений | да | ||
| Форматы сохранения данных | Word, Excel, HTML, TXT, AutoCAD | ||
| Габариты | 550 x 525 x 765 мм | 770 x 1257 x 1535 мм | 1120 x 930x 1680 мм |
Часто задаваемые вопросы
Чем видеоизмерительный микроскоп отличается от обычного?
Обычный микроскоп увеличивает деталь для осмотра, а видеоизмерительный добавляет координатный стол и измерения по изображению на экране. Он выдаёт числа: расстояния, углы, диаметры и отклонения. Для контроля геометрии и приёмки деталей нужен именно измерительный прибор, а не только оптика для осмотра.
Что можно измерять на этом приборе?
На видеоизмерительном микроскопе меряют размеры мелких деталей, расстояния, углы, диаметры и контуры плат, компонентов и точной механики. Измерение идёт по изображению без контакта с образцом, поэтому подходит для хрупких и мелких изделий, к которым штангенциркулем не подобраться.
Почему измерение без контакта - это преимущество?
Бесконтактное измерение по изображению не деформирует и не царапает деталь, что важно для мягких, хрупких и очень мелких изделий. Оно также позволяет мерить элементы, к которым физически не подлезть щупом. Геометрию считывают с картинки, перемещая координатный стол под нужные точки.
Что задаёт диапазон перемещений стола?
Диапазон перемещений стола по осям определяет максимальный размер области, которую можно измерить за одну установку детали. Если деталь крупнее хода стола, её придётся переставлять, что усложняет измерение. Выбирайте прибор так, чтобы типовые изделия помещались в рабочую область целиком.
Документация и ПО TASO QVMS-3020
Название
Язык
Версия
Размер и тип
Руководство пользователя для видеоизмерительных микроскопов TASO серии QVMS
Язык:
Русский
Размер и тип:
337 КБ,
PDF
