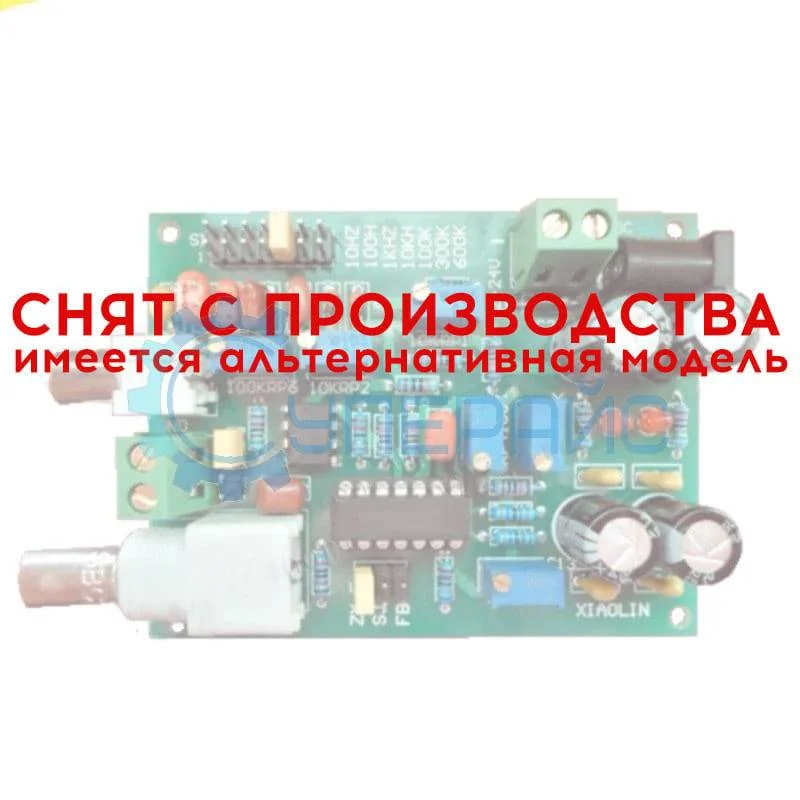

Генератор сигналов ICL8038
Генератор сигналов ICL8038
Генератор сигналов ICL8038
Генератор сигналов ICL8038
Генератор сигналов ICL8038
Генератор сигналов ICL8038
999 руб.

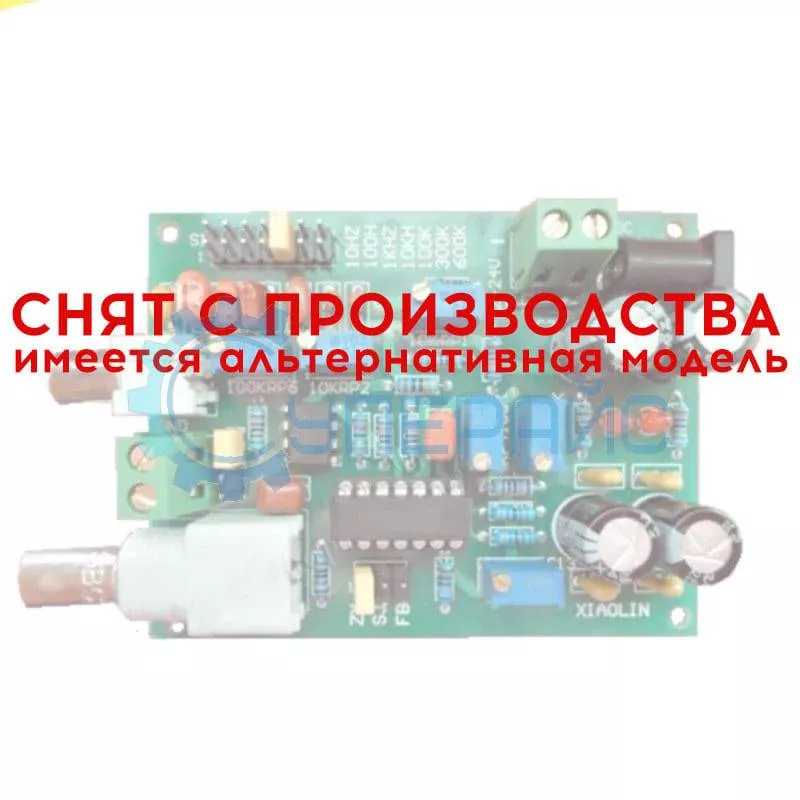

ВНИМАНИЕ! Производство генератора сигналов ICL8038 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов M16

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ICL8038

Характеристики генератора сигналов
Диапазон частот 1 Гц - 700 кГц ± 1%

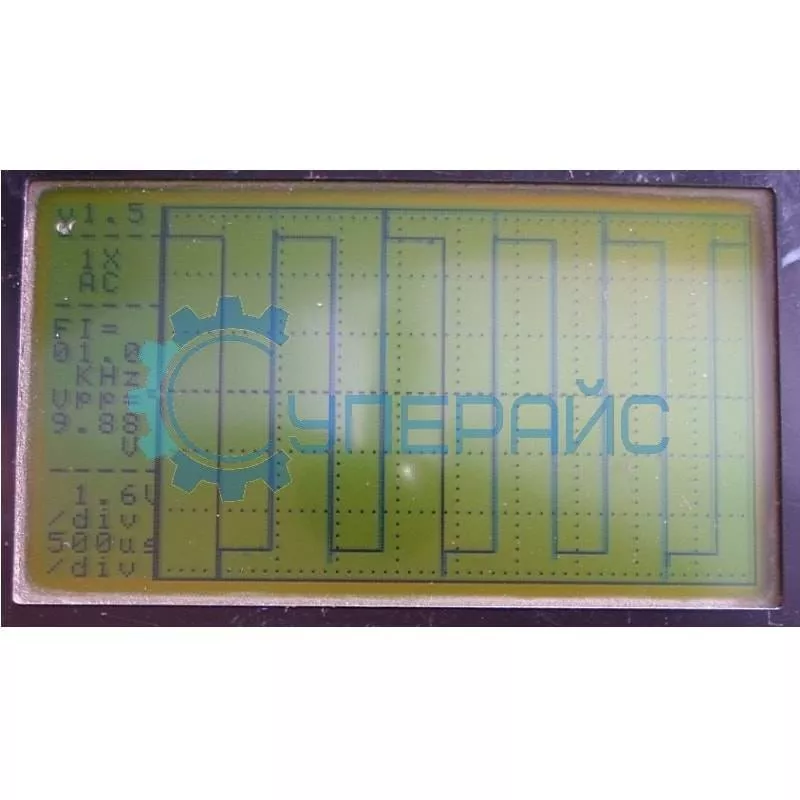

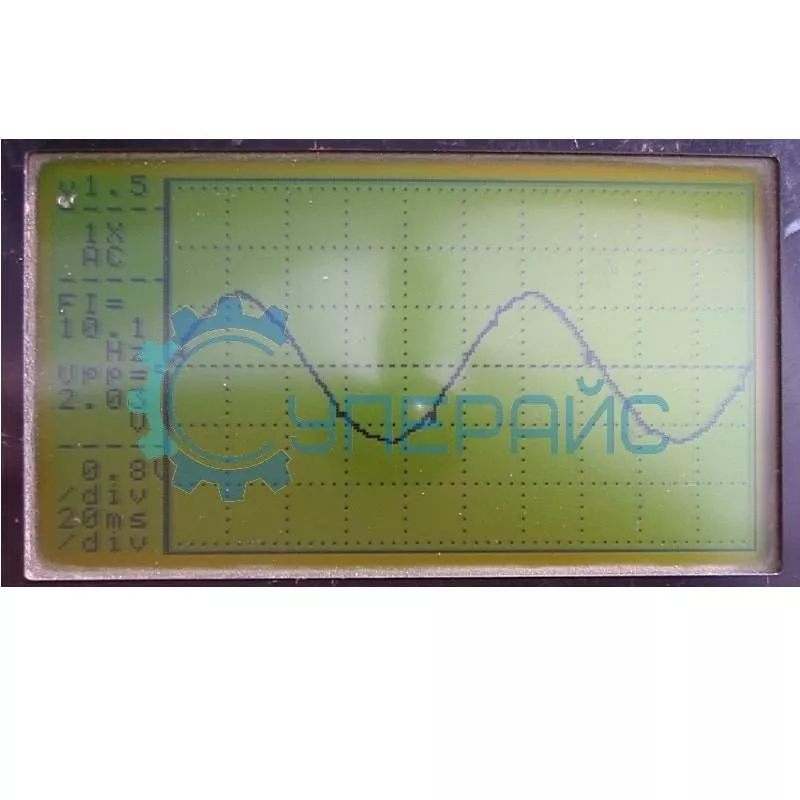

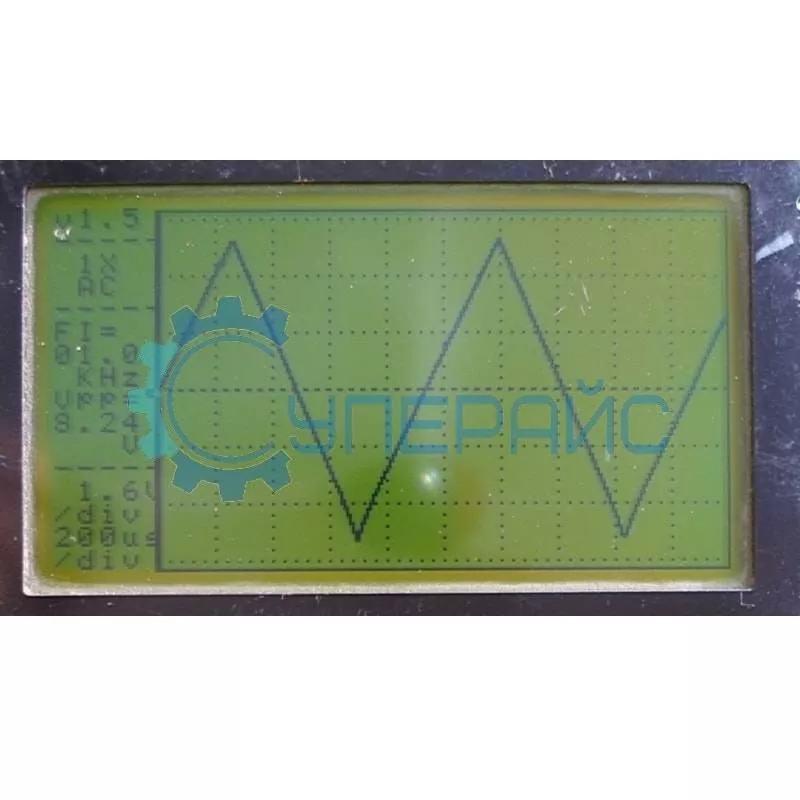

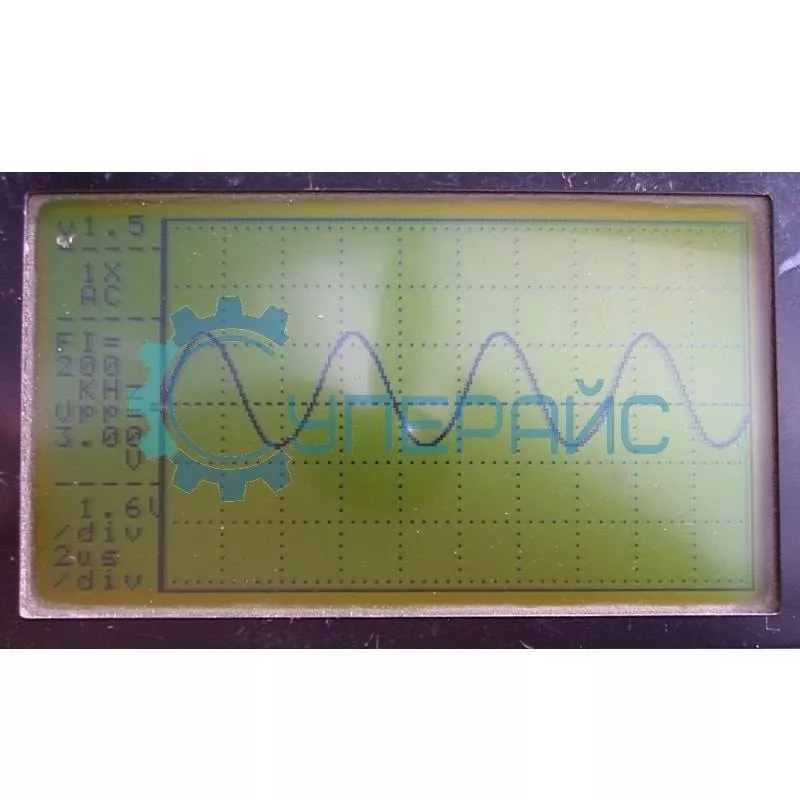

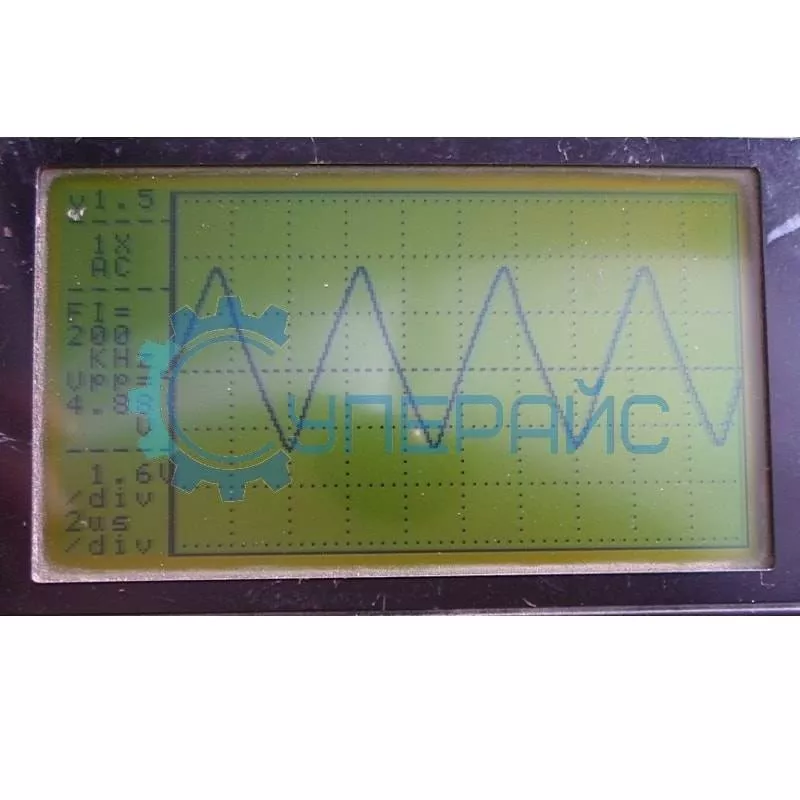

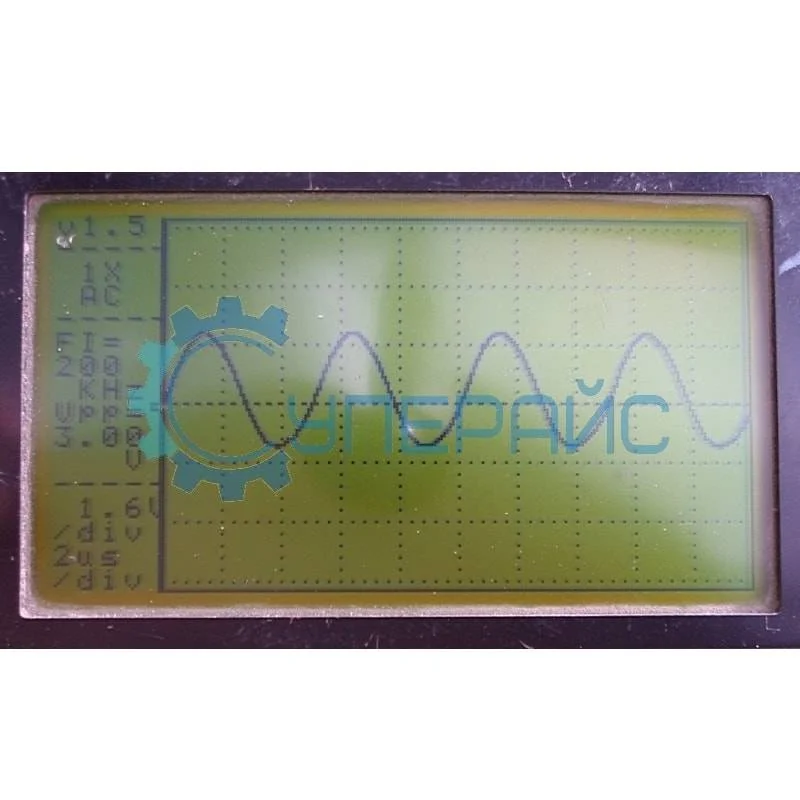

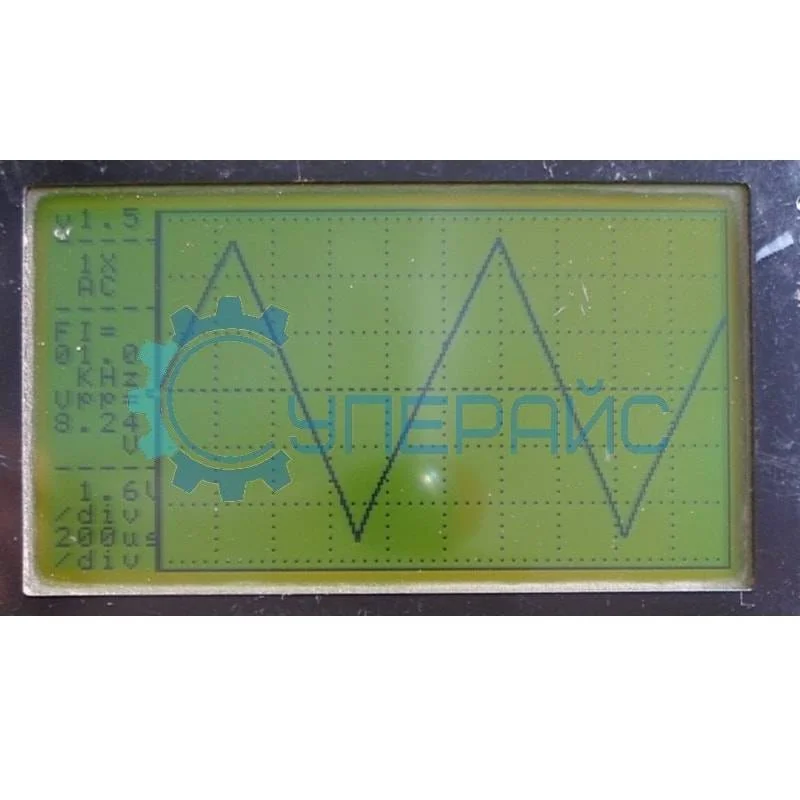

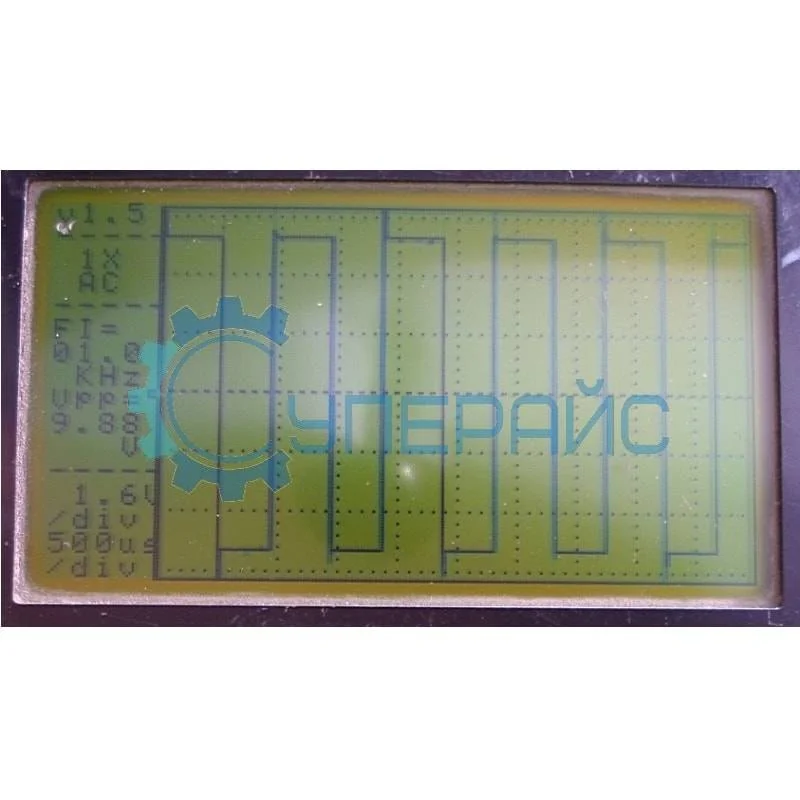

Форма сигналов синусоидальная, прямоугольная, треугольная
Рабочий цикл ≤ 98%
Температурный дрейф 50 ppm
Ток 9 мА
Общие характеристики
Питание DC 12 - 25 В
Вес 100 г
Комплектация генератор сигналов ICL8038 - 1 шт
Совместимость Двухканальный усилитель мощности сигнала JUNTEK DPA-1698
Усилитель мощности сигнала генератора JUNTEK DPA-2698

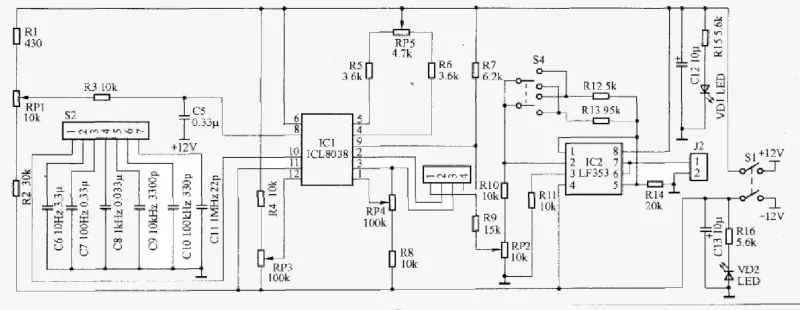

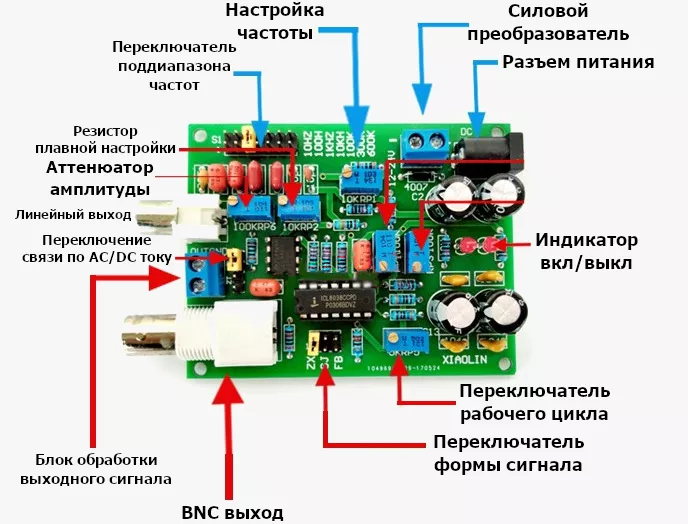

Схема подключения и обозначение элементов:

icl8038 генератор схема
icl8038 схема включения

ICL8038 – простой генератор электрических сигналов синусоидальной и прямоугольной формы, который может выдавать на выходе и треугольные импульсы. Диапазон частот находится в пределах от 0 до 700 кГц, отличается стабильностью (± 1%), при этом температурный дрейф не превышает 50 ppm/°.

Потребляемый ток составляет 9 мА. Диапазон питающих напряжений — 12 - 25 В. Прибор имеет переключение адаптера питания с генератором по AC/DC.

Генератор синуса, а также усилитель, выполнены на микросхемах, имеющих минимальные искажения формы выходного напряжения. Треугольный сигнал обладает высокой линейностью, имеет искажения 0,1%.

Для чего нужен функциональный генератор ICL8038

Генератор сигналов ICL8038 предназначен ипользуется для тестирования, а также проверки фильтров у усилителей и приемников. Переключатель формы, поддиапазонов частот, а также переключатель связи по постоянному/переменному току изготовлены как переставляемые перемычки.

Настройка частоты может регулироваться плавно. Возможно переключение рабочего цикла. Другие параметры регулируются подстроечными реостатами или потенциометрами. Прибор предназначен для работы с устройствами, где требуемые значения величин устанавливаются предварительно. Они не требуют постоянной коррекции, из-за высокой стабильности параметров. Качество, сигнала на линейном выходе, гарантируется производителем в следующих диапазонах: 10/100/1000 Гц и 10/100/300/ 600 кГц.

Дополнительные выходы генератора

Схема генератора ICL8038 оснащена винтовыми соединениями для подключения силового преобразователя, блока обработки выходного сигнала.

Удобство пользования обеспечивается наличием разъема для BNC-кабеля. На выходе устройства имеется аттенюатор, согласующий амплитуду на выходе с подключаемыми устройствами. Важно, что аттенюатор имеет линейную АЧХ и ФЧХ.


Администратор Суперайс
Цитата
Guest пишет:
Добрый день. Скажите какая выходная мощность у Генератор сигналов ICL8038 . Он же как я понимаю без усилителя ?
Здравствуйте!

Да, генератор сигналов без усилителя, выходная мощность равна 0,1 Вт.

С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Guest
Добрый день. Скажите какая выходная мощность у Генератор сигналов ICL8038 . Он же как я понимаю без усилителя ?
Имя Цитировать
Администратор Суперайс
Цитата
Александр Степанов пишет:
Выходное    напряжение    генератора???
Добрый день, Александр!
Размах выходного напряжения от -9 до 9 В, в зависимости от используемого напряжение питания и формы выходного сигнала.

С наилучшими пожеланиями,
Администрация интернет-магазина Суперайс
Имя Цитировать
Александр Степанов
Выходное    напряжение    генератора???
Имя Цитировать
