Генератор сигналов M16
Генератор сигналов M16
Генератор сигналов M16
Генератор сигналов M16
Генератор сигналов M16
Генератор сигналов M16
Генератор сигналов M16
Генератор сигналов M16

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ M16

Характеристики генератора сигналов
Количество каналов 1
Форма сигналов синусоидальная, прямоугольная, треугольная, пилообразная, меандр
Диапазон частот (для синуса) синусоидальный сигнал: 1 Гц - 65535 Гц
прямоугольный сигнал (меандр): 1 Гц - 8 МГц (1/2/4/8 МГц)
Частота дискретизации  10 кГц
Шаг регулировки частоты 1/10/100/1000/10000 Гц
Частотное разрешение
1 мкГц
Диапазон выходной амплитуды 0,5 мВ - 14 В
Постоянное смещение 0,5 - 5 В
Выходное сопротивление
20 - 200 Ом

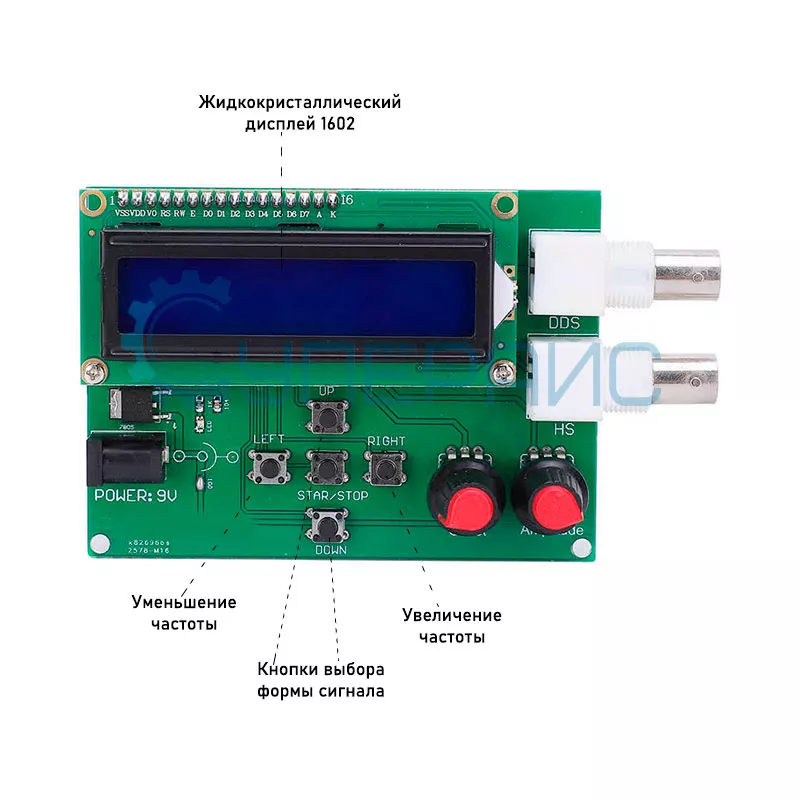

Кнопки управления
UP выбор формы сигнала
DOWN выбор формы сигнала
LEFT уменьшение частоты
RIGHT увеличение частоты
STOP/RUN включить/выключить
Общие характеристики
Дисплей  1602 LCD
Автоматическое сохранение настроек
есть

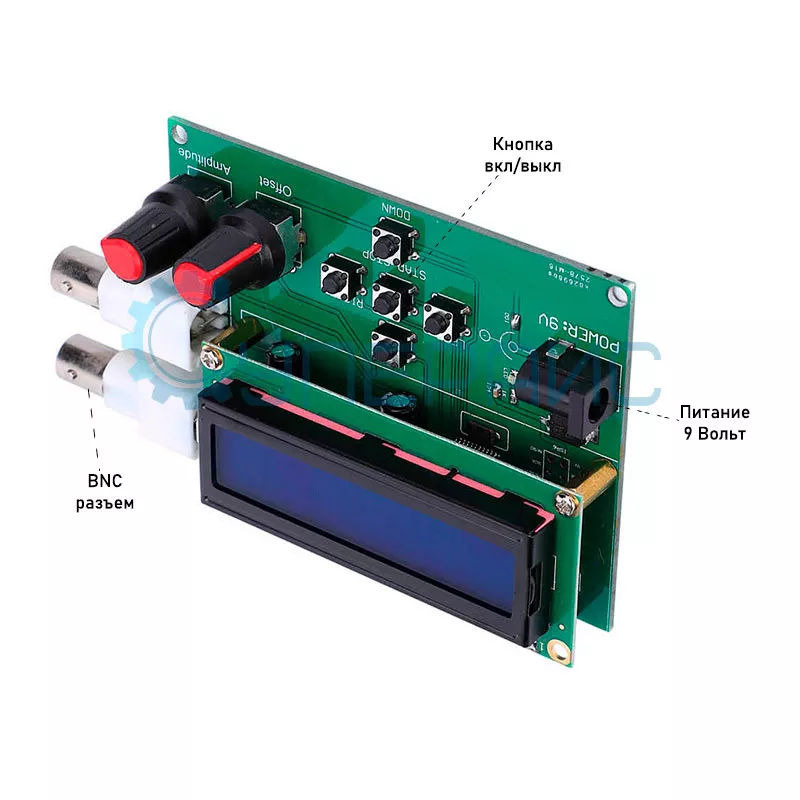

Питание DC 9 В

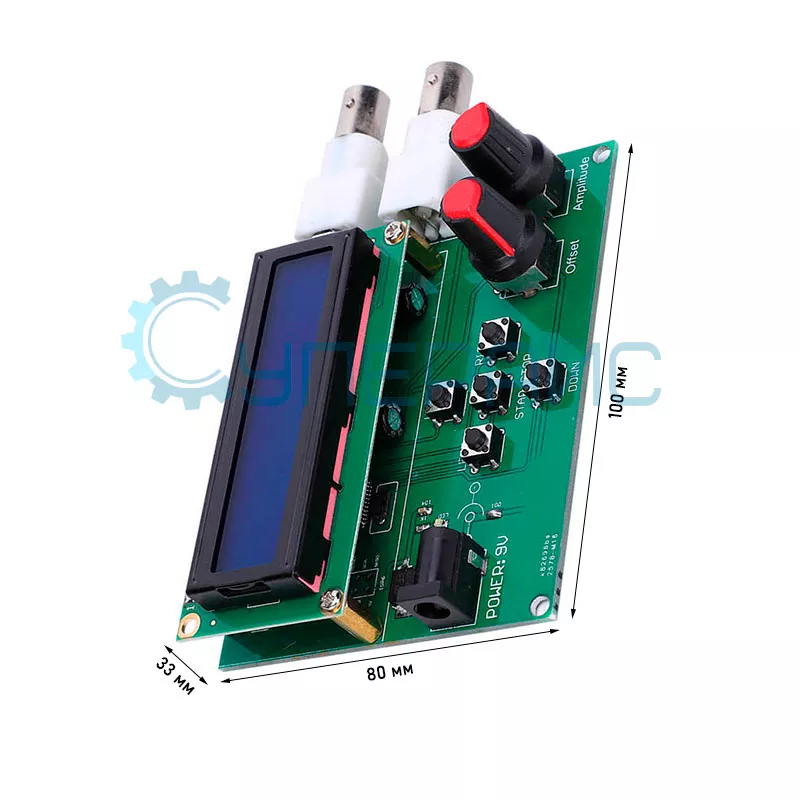

Габариты 100 х 80 х 33 мм
Вес 100 г
Комплектация генератор сигналов M16 – 1 шт
Совместимость Двухканальный усилитель мощности сигнала JUNTEK DPA-1698
Усилитель мощности сигнала генератора JUNTEK DPA-2698

Простой цифровой генератор прямого синтеза M16

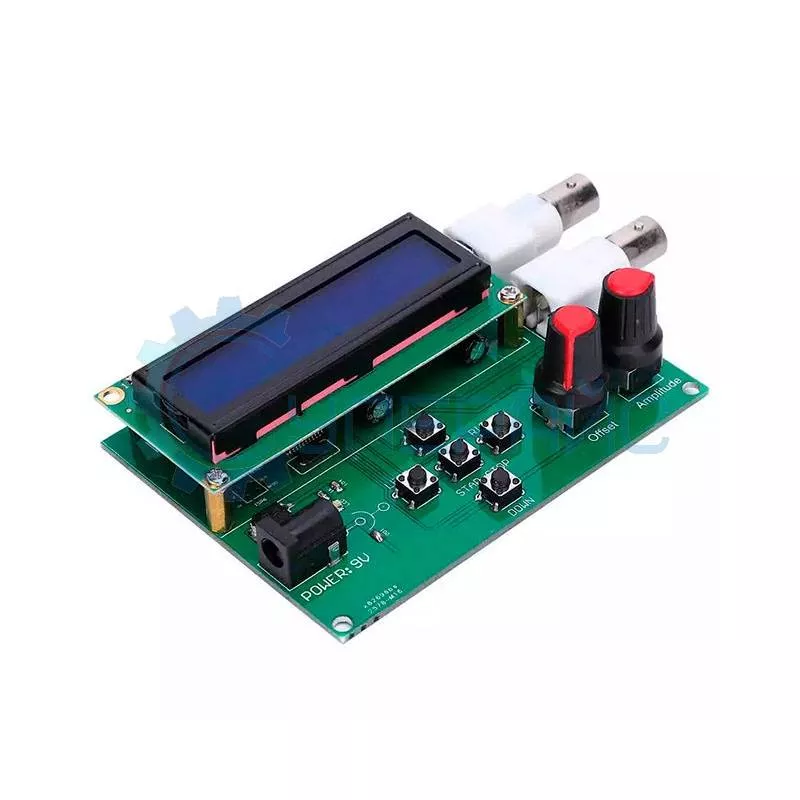

Генератор сигналов M16 представляет собой маленький, простой и надежный генератор сигналов. Конструктор M16 используется при отладке ВЧ, НЧ и сверхнизкочастотных устройств, представляет собой простой набор, требующий минимальной доработки, так как SMD компоненты уже установлены на плату. Остаётся только впаять 5 кнопок, выключатель, два регулятора и гнездо питания.

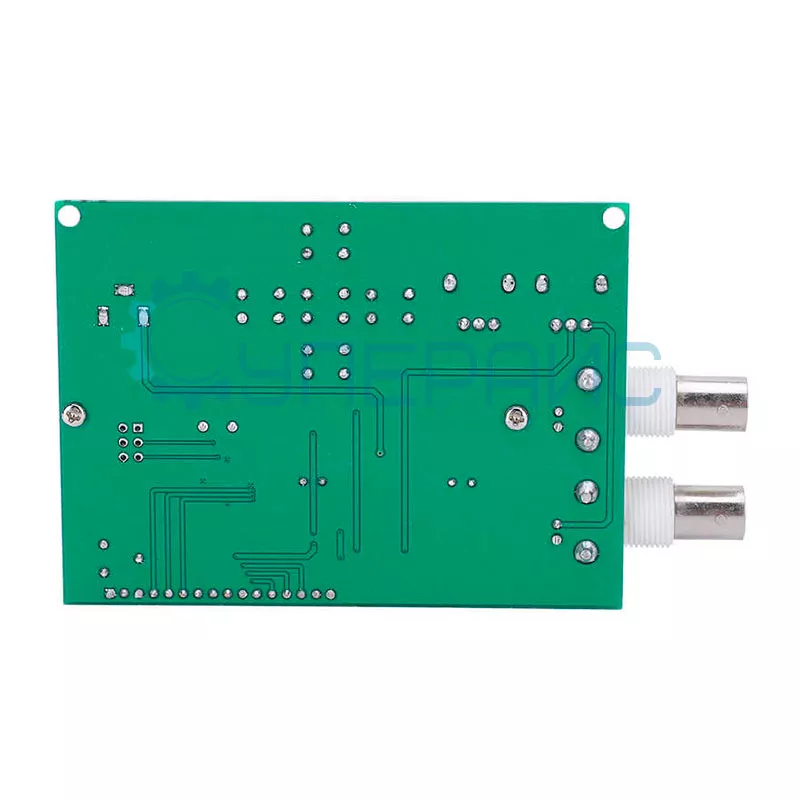

Генератор сигналов M16

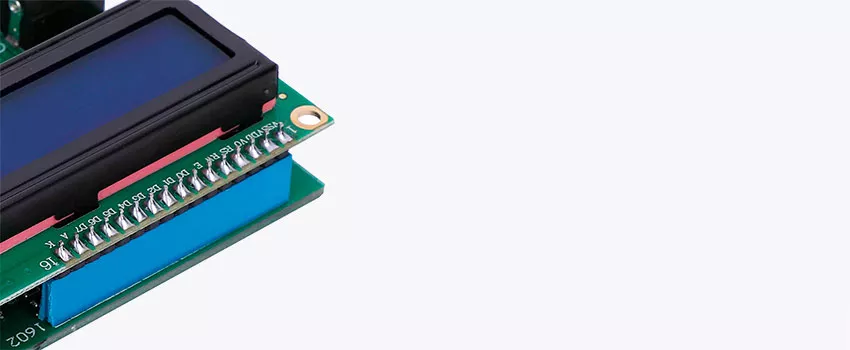

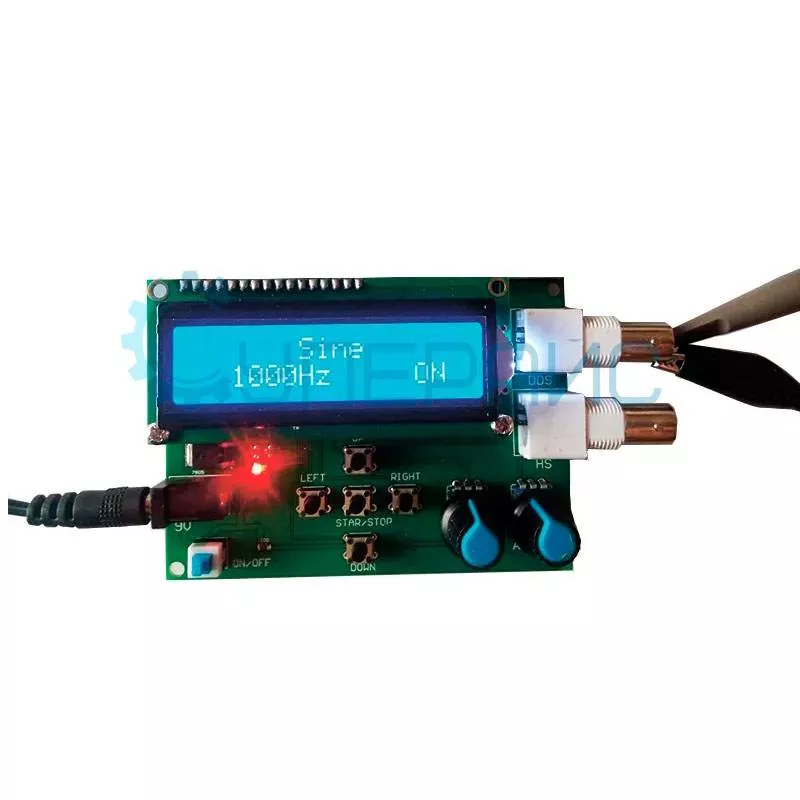

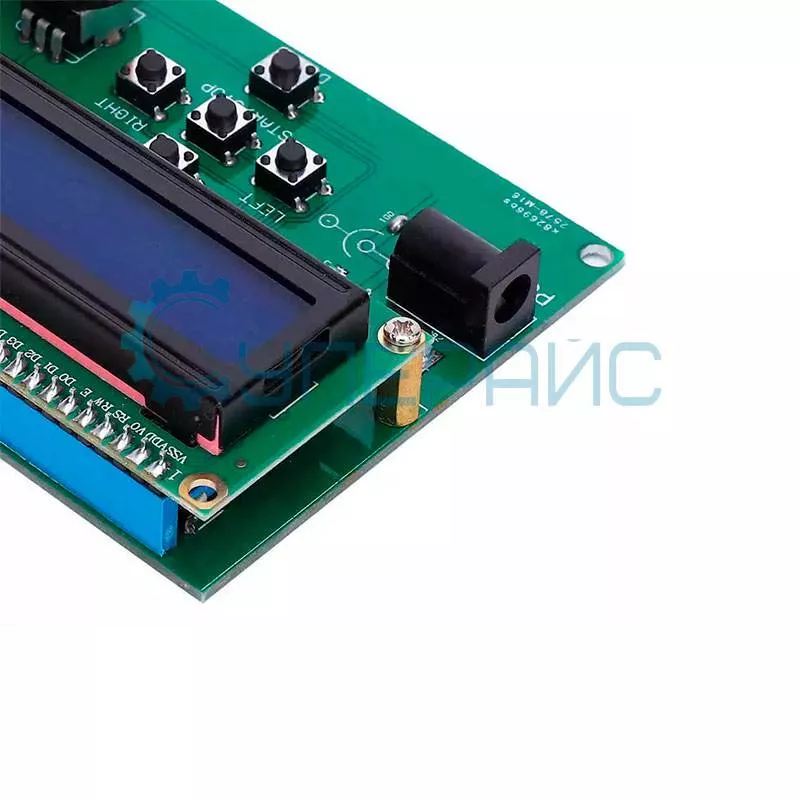

Жидкокристаллический дисплей установлен на стойках, имеет две строки и отображает все требуемые характеристики генерируемого сигнала. Для простоты управления число кнопок увеличено, что более удобно.

Выходной сигнал может быть прямоугольный, треугольный, пилообразный, синусоидальный или в виде меандра. Меандр имеет четыре фиксированные частоты: 1, 2, 4 и 8 МГц, что является достаточным для проверки, регулировки и настройки большинства цифровой техники.

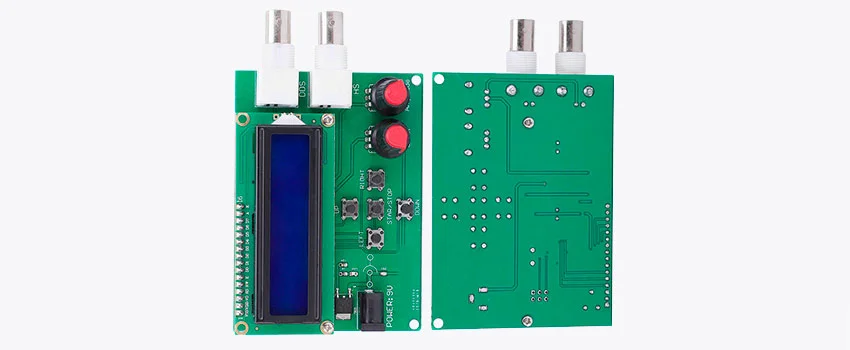

Функциональный генератор сигналов M16

DDS генератор сигналов является синтезатором частот, увеличение амплитуды которых происходит в операционном усилителе, имеющем минимальные нелинейные искажения. Метод получения сигнала любой формы на выходе — DDS. Получение синуса таким способом признано наиболее эффективным. Прибор имеет два выхода: высокочастотный (DH) и низкочастотный (DDS). Такое разделение обусловлено более простой схемотехникой и лучшим качеством сигнала на низких и высоких частотах.

Функциональный генератор 0-65534 с интегратором на интегральном операционном усилителе имеет пять шагов регулировки частоты: 1, 10, 100, 1000 и 10000 Гц. Такой способ подхода к установке требуемой частоты значительно проще для пользователя.

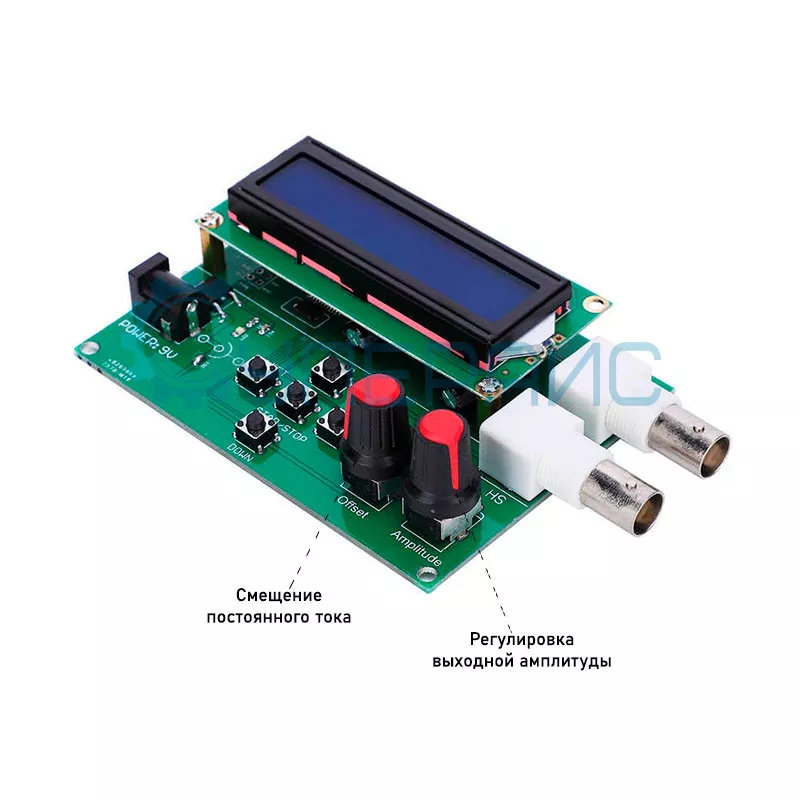

Частота дискретизации и частотное разрешение равны 10 кГц и 1 мкГц соответственно. Поворотный потенциометр позволит изменять амплитуду выходного напряжения от 0,5 мВ до 14 В. Диапазон генератора даёт возможность использовать M16 фактически для любых устройств.

Ещё один поворотный регулятор позволяет менять смещение сигнала любой формы относительно нуля, в пределах 0 - 5 В. Это оптимальный диапазон для устройств, собранных на Arduino.

Выходное сопротивление генератора, в зависимости от формы сигнала и частоты, лежит в пределах 20 - 200 Ом. Такого сопротивления достаточно, чтобы не осуществлять нежелательную перегрузку входных цепей проверяемого устройства, во избежание искажений формы сигнала.

Генератор стандартных сигналов M16

Digital Signal Generator не нуждается в настройке. Регулировать следует только контрастность дисплея, причём, делать это нужно сразу после первого включения устройства.

При своей доступной цене, прибор способен вырабатывать основные формы сигналов, включая меандр, синусоидальная, прямоугольная, треугольная, пилообразная формы. Может использоваться вместе с осциллографом для проведения электронного тестирования схем и их отладки. Обладает высокой точностью и стабильностью в работе, поэтому отлично подходит для калибровки. Благодаря компактным размерам генератор сигналов M16 удобно брать с собой, он легкий и не занимает много места. Не только новички, но и опытные пользователи по достоинству оценят данную модель.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Благодарственные письма

Посмотреть все

Федорова Маргарита Контент менеджер
Цитата
Александр Полянский пишет:
Это набор для сборки или уже готовый (собраный) генератор?
Александр, здравствуйте!
Спасибо за вопрос.

Генератор сигналов M16 - это уже собранный прибор.

С уважением, Администрация интернет-магазина Суперайс
Имя Цитировать
Александр Полянский
Это набор для сборки или уже готовый (собраный) генератор?
Имя Цитировать
Фёдор
Четкий НЧ генератор за свою цену. Дисплей 2-строчный, удобная настройка частоты, можно выбрать любую из пяти. Оба энкодера не западают, легко вращаются и выдают нужный результат. Для откладки ВЧ, НЧ и СВЧ устройств вполне подойдет. Покупкой остался доволен. Гарантия в 1 год не могла не порадовать.
Имя Цитировать
Guest
Каков выходной ток?
Имя Цитировать
operator
Цитата
Юрий Николаевич пишет:
Можно ли настроить магнитные головки на магнитофоне с этим генератором?
Здравствуйте, Юрий Николаевич! К сожалению, мы не знаем всех тонкостей данного процесса настройки. Рекомендуем Вам обратиться к специалистам, занимающимися вопросами настройки и ремонта аудиоаппаратуры.

С уважением, Администрация интернет-магазина Суперайс

Имя Цитировать
Юрий Николаевич
Можно ли настроить магнитные головки на магнитофоне с этим генератором?
