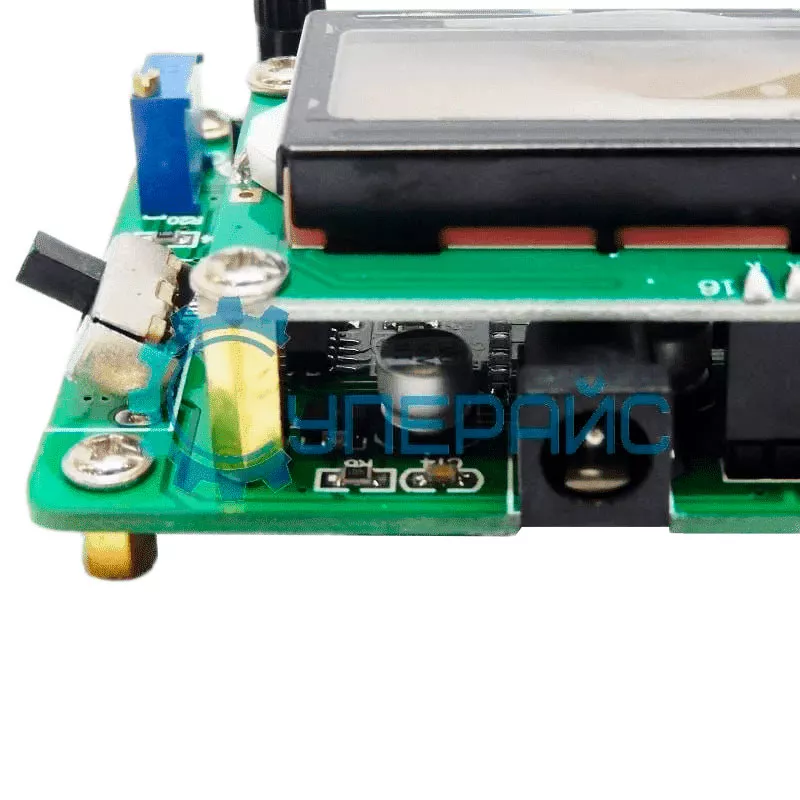

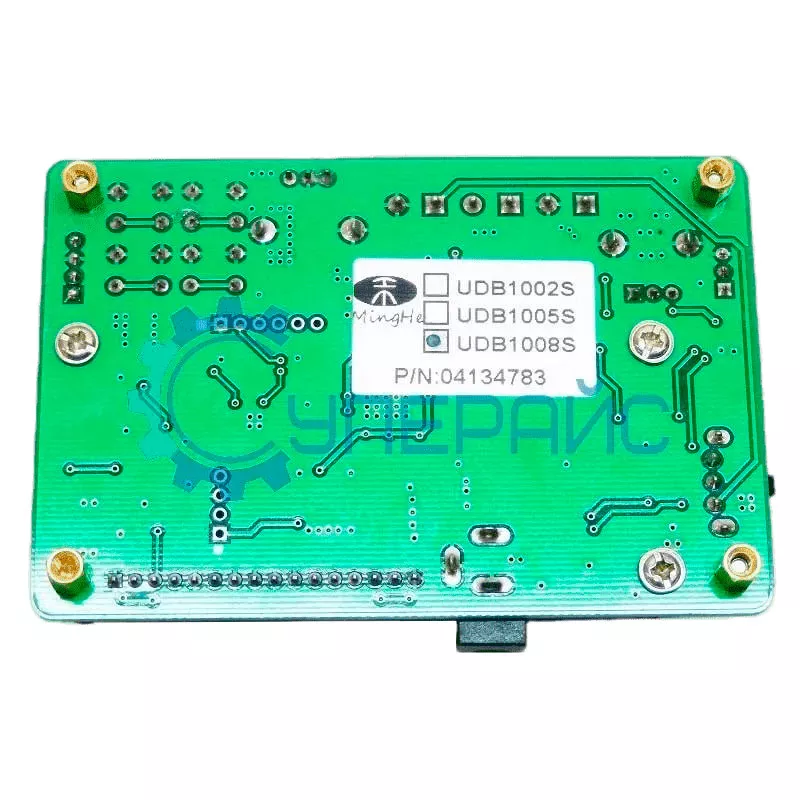

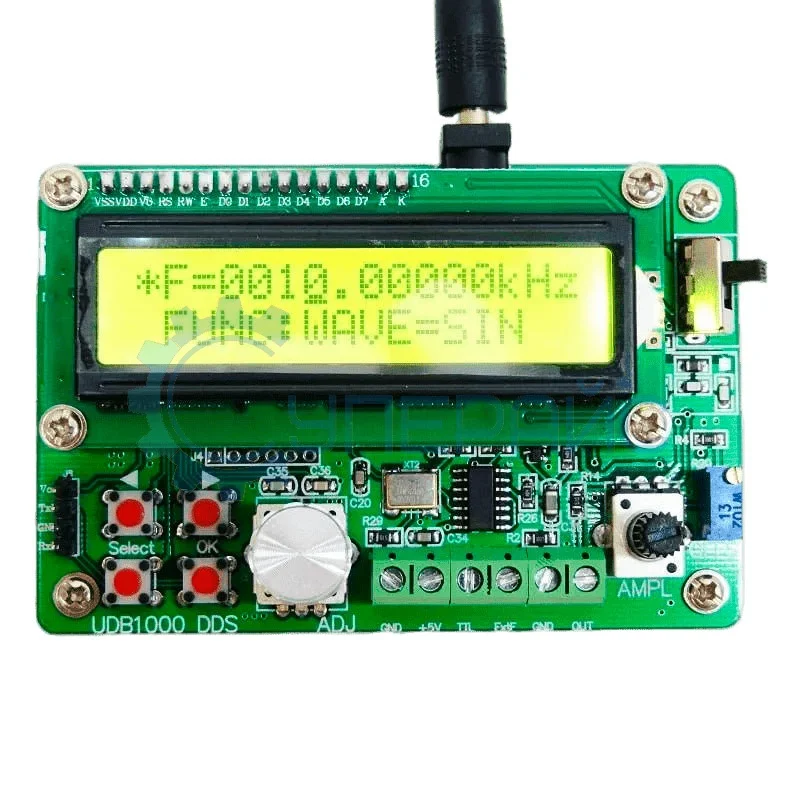

Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
Генератор сигналов UDB1008S
2 799 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNTEK UDB1008S

Характеристики генератора сигналов
Количество каналов
1
Диапазон частот 0,01 Гц - 8 МГц
Форма сигналов синусоидальная, прямоугольная, треугольная, пилообразная, TTL
Синусоидальный сигнал 0,01 Гц - 8 МГц
Прямоугольный сигнал 0,01 Гц - 1 МГц
Треугольный сигнал 0,01 Гц - 1 МГц
Пилообразный сигнал 0,01 Гц - 1 МГц
TTL 0,01 Гц - 1 МГц
Шаг 0,01 Гц
Амплитуда выходного сигнала > 10 В (без нагрузки)
Амплитуда (TTL) > 3 В
Выходное сопротивление 50 Ом ± 10%
Смещение постоянного тока ± 2,5 В
Характеристики частотомера и счетчика
Диапазон измерения 0 - 4294967295
Время нарастания 100 нс
Диапазон частот частотомера 1 Гц - 60 МГц
Входное напряжение частотомера 0,5 - 20 В
Напряжение вольтметра 0 - 5 В
Шаг вольтметра 0,001 В
Точность вольтметра ± 0,5%
Общие характеристики
Функция управления с ПК через RS232 есть
Дисплей LCD 1602
Габариты 95 х 62 х 32 мм
Вес нетто 85 г

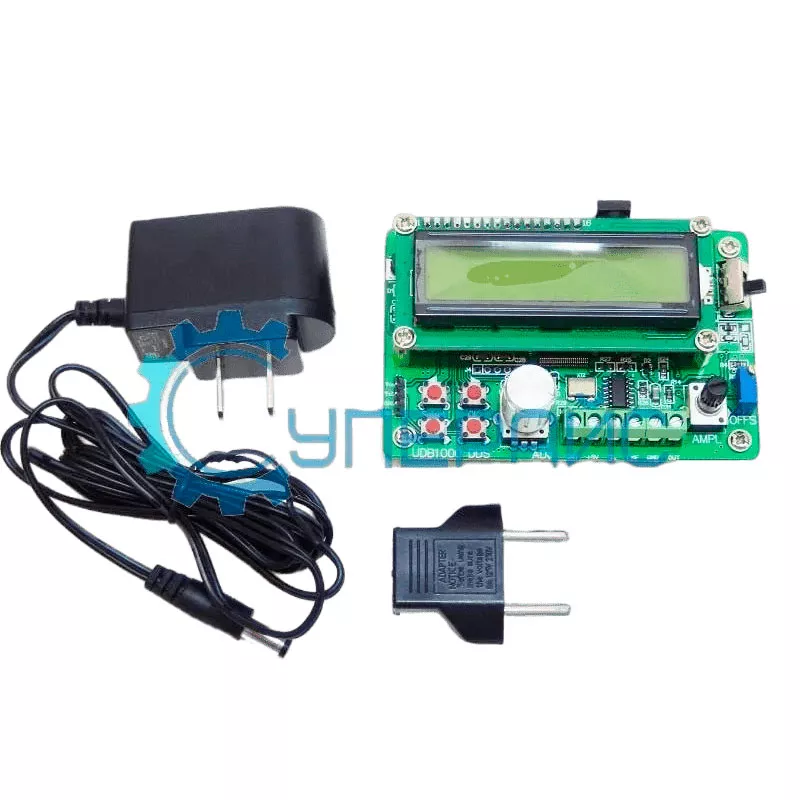

Комплектация генератор сигналов JUNTEK UDB1008S - 1 шт

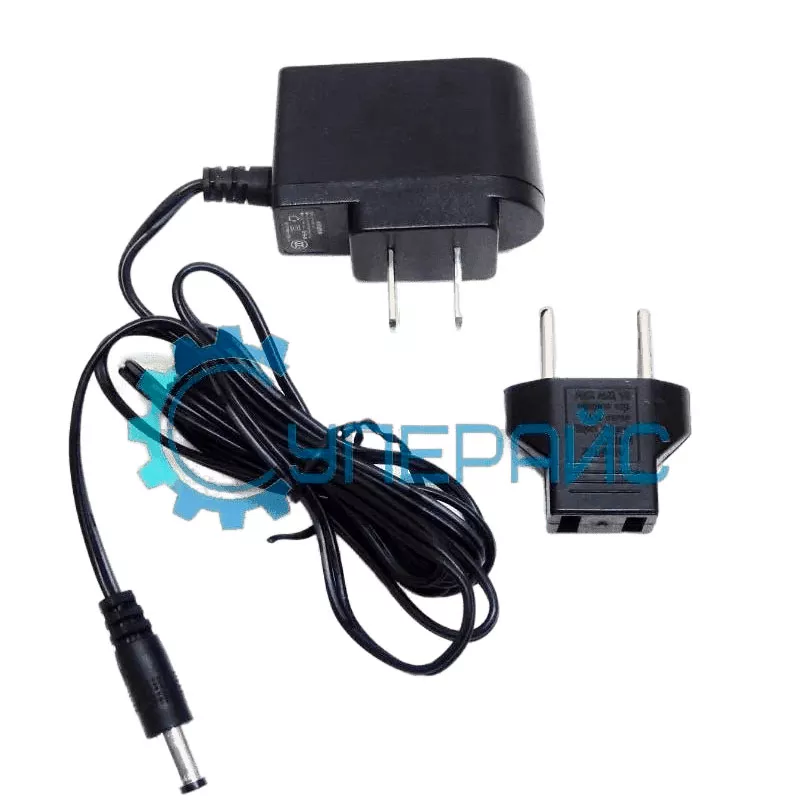

блок питания - 1 шт
Совместимость Преобразователь USB - UART (PL2303HX)
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698
Усилитель мощности сигнала генератора JUNTEK DPA-2698

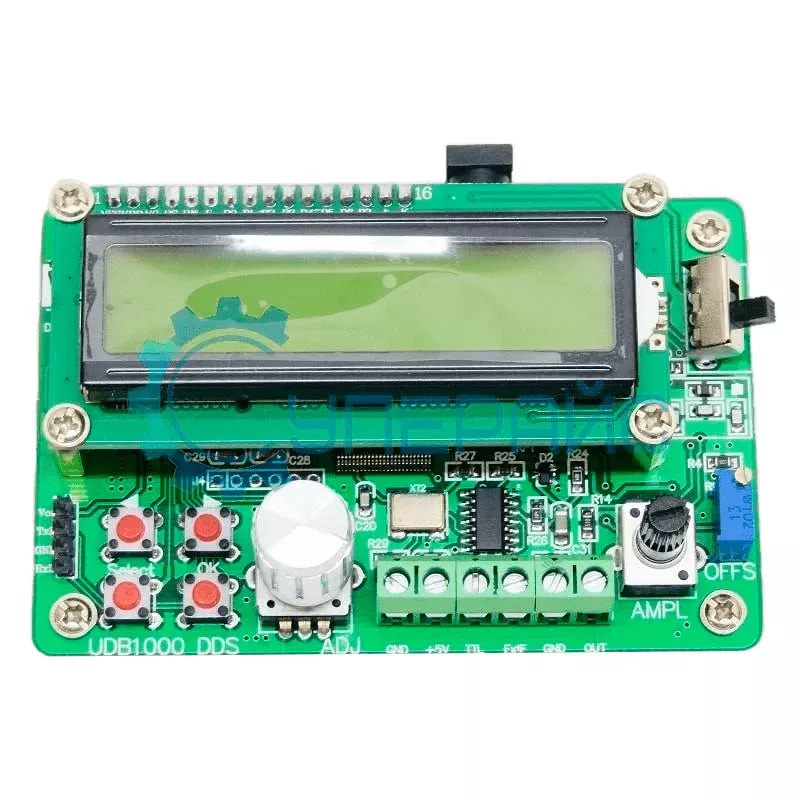

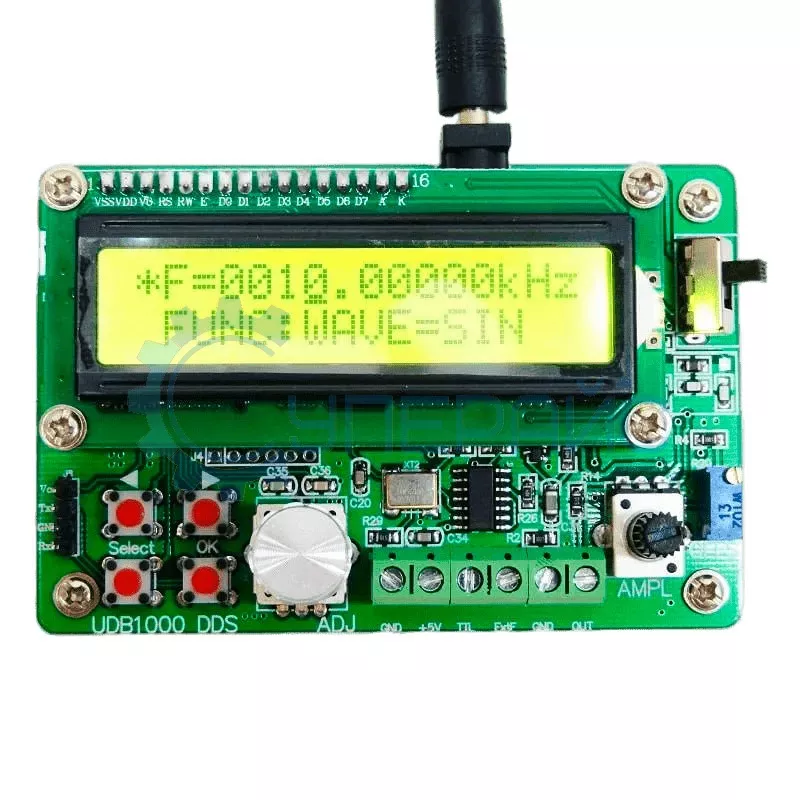

Бескорпусный генератор сигналов различной формы UDB1008S

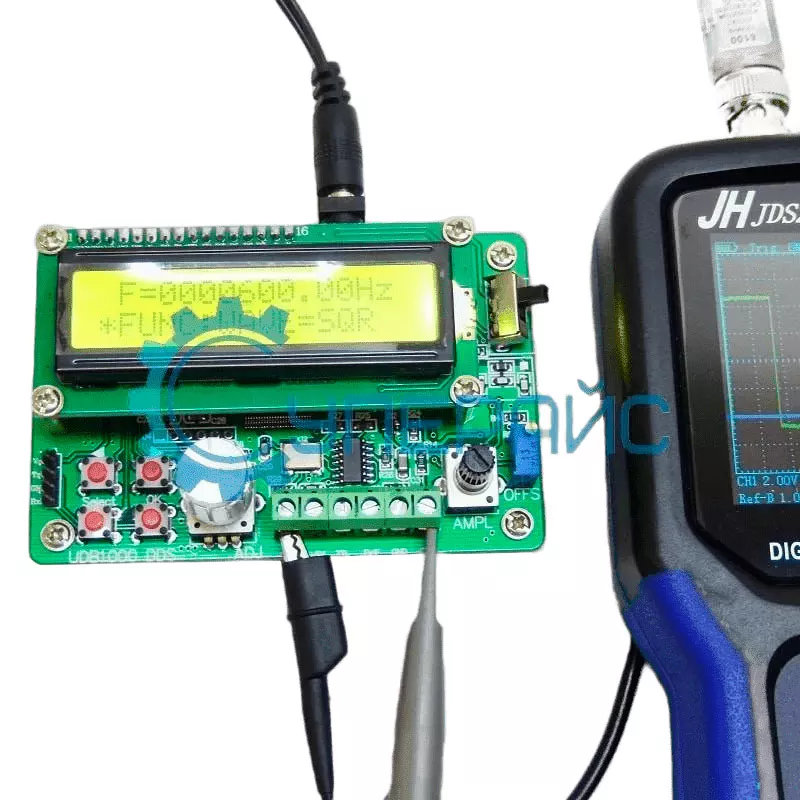

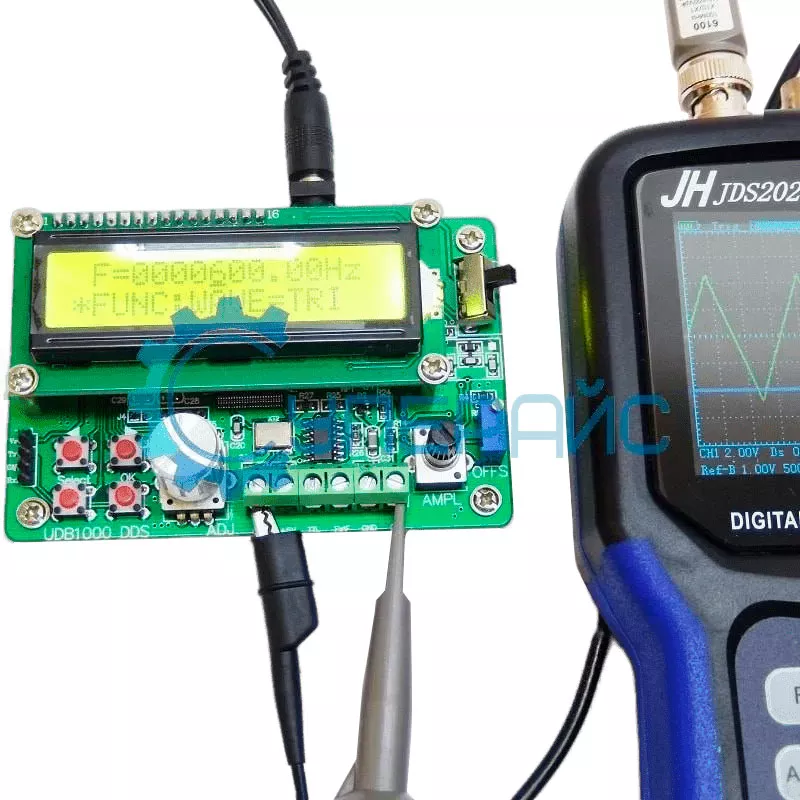

Цифровой генератор электрических сигналов UDB1008S позволяет получать на выходе колебания синусоидальной, пилообразной и треугольной формы, а также прямоугольные импульсы и TTL. Эта модель является DDS синтезатором частоты из серии UDB1000, с наибольшей максимальной частотой генерации, равной 8 МГц.

Автоматический электронный прибор обеспечивает точность установки периода колебаний ±5 мкс и стабильность ±1 мкс. Выходной сигнал подаётся на два соответствующих выхода: аналоговый, с регулировкой амплитуды и смещения и цифровой, с уровнями TTL.

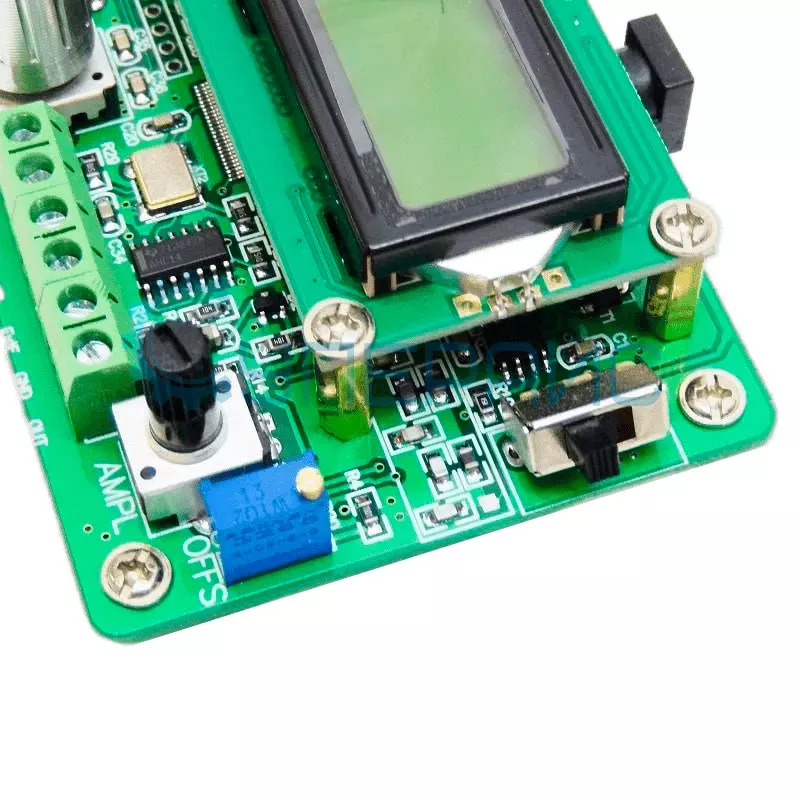

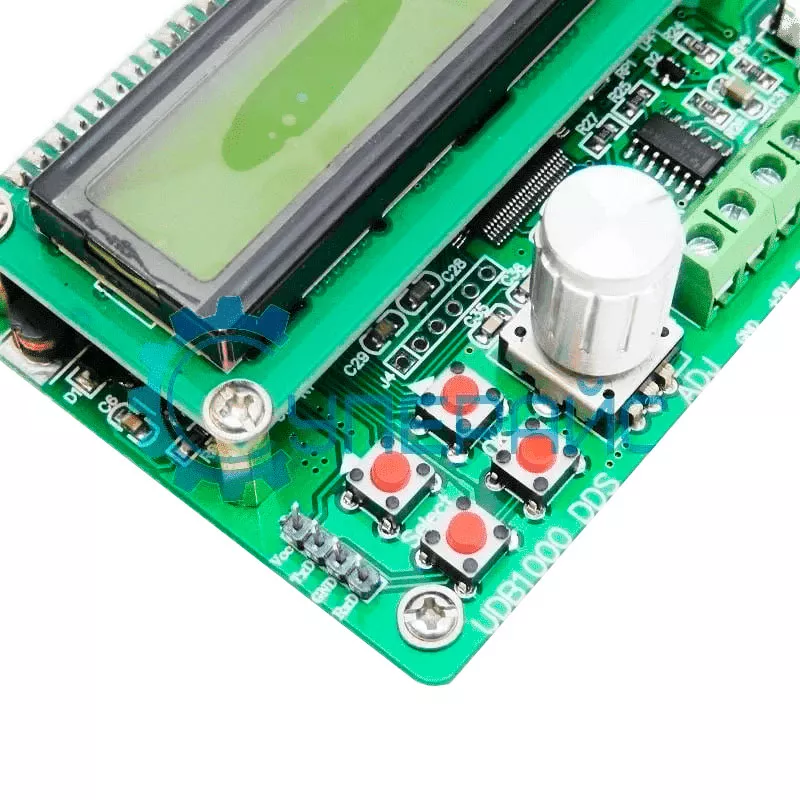

Генератор с подстройкой частоты оснащен поворотным регулятором амплитуды, энкодером для установки режимов, кнопками выбора и подтверждения значений устанавливаемых величин. Данные отображаются на двухстрочном, жидкокристаллическом дисплее с подсветкой.

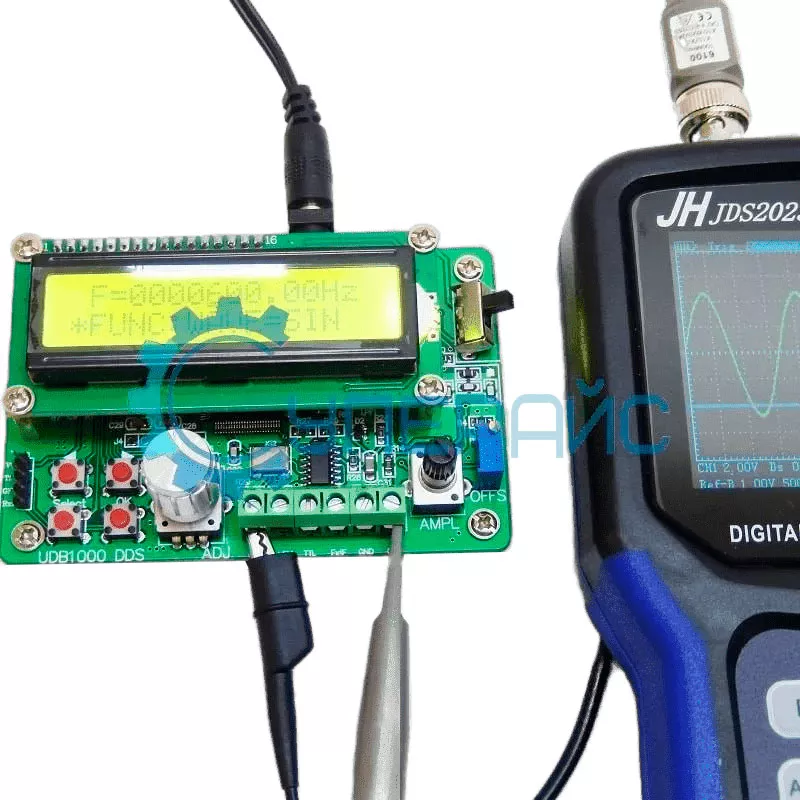

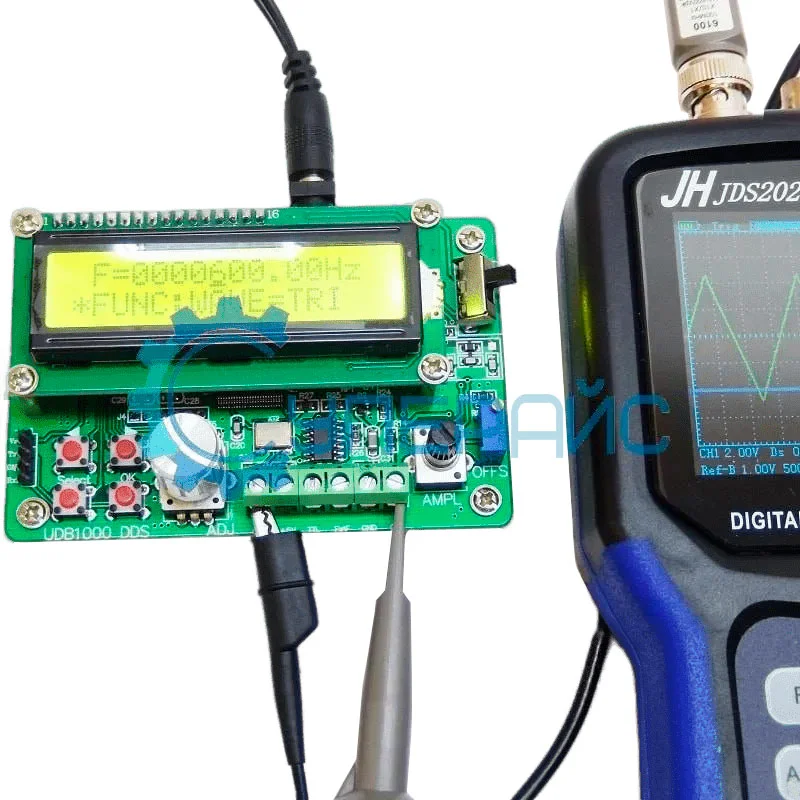

Высокочастотный генератор частоты синусоидального сигнала обеспечивает высокую точность формы гармонических колебаний на выходе. Для других форм верхний предел равен 1 МГц.

Характеристики и особенности

Схема устройства позволяет получать колебания от 0,01 Гц. Эта величина эквивалентна периоду колебаний, равному 100 с и является необходимой при некоторых видах измерений и тестирования.

Прибор позволяет устанавливать частоты с шагом 0,01 Гц, при амплитуде на выходе до 10 В. Для TTL это значение равно 3 В. При необходимости можно задавать смещение уровня постоянного напряжения в пределах ±2,5 В.

Дополнительные возможности

Диапазон возможностей UDB1008S высокий: UDB1000 DDS signal generator может работать в режиме частотомера, в диапазоне от 1 Гц до 60 МГц и счётчика импульсов.

Входное напряжение — от 0,5 до 20 В. Кроме этого, дисплей может отображать напряжение до 5 В. Точность — 0,5%.

Буква S в названии модели свидетельствует о возможности поддержки прибором режима Sweep mode, известного как ГКЧ. При его помощи можно без особых трудностей можно находить резонансные частоты контуров, по фиксации амплитуды максимальных или минимальных значений напряжения для последовательных и параллельных соединений. Девиация частоты предварительно устанавливается во временном диапазоне от 1 до 99 с.

Приобрести генератор ВЧ сигналов можно в магазине Суперайс в Москве. Возможности прибора UDB1008S позволяют использовать его как радиолюбителями, так и профессионалами.

Статьи и видеообзоры:


Интерфейс программы управления:


Программное обеспечение:
