Основные технические характеристики:
Форма импульса: синус, меандр, пилообразный, импульс, наклон.
Частота: 0.2 Гц - 3 MГц ±1% (шаг 1 мГц)
Дисплей: Амплитуда, частота
Максимальная амплитуда: от 1 мВ до 25 В ± 5% (шаг 0,1 мВ)
Выходная мощность: 4.5 Вт
Выходное сопротивление: 10 ом
Аттенюатор: 20 дБ + 40 дБ
Уровень DC: -10 В + 10 В
Рабочий цикл: 10% - 90%
Искажение синуса: < 2%
Время нарастания: < 50 нс
Частотомер:
- диапазон частот: 0.2 Гц - 10 МГц,
- максимальная амплитуда: 0.5 В - 5 В,
- входное сопротивление:10 кОм.

Дополнительные характеристики:

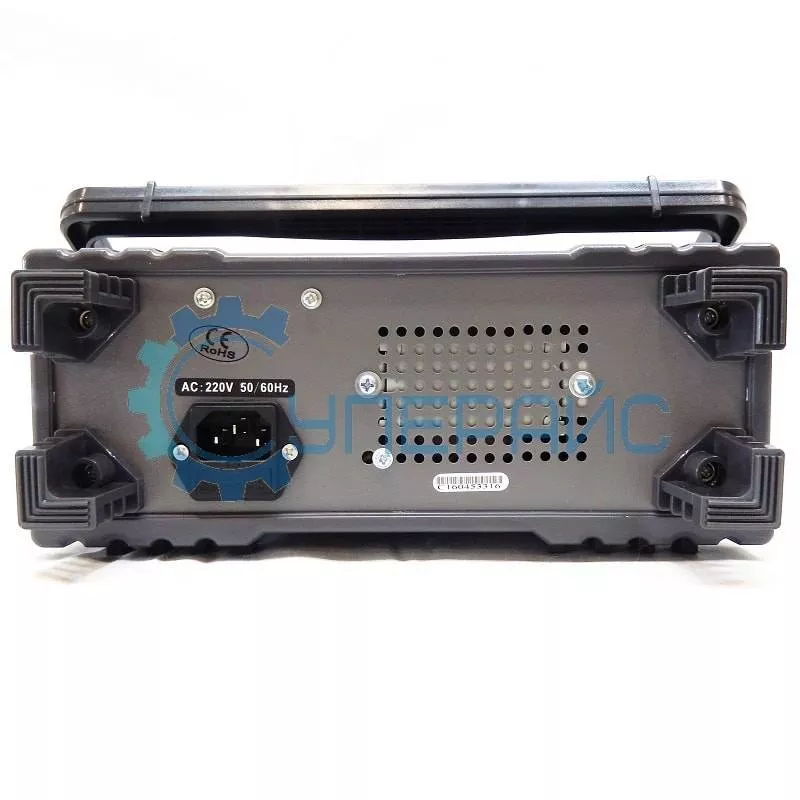

Питание: 220 В, 50 Гц
Вес нетто: 2.5 Кг
Размер: 320x240x100 мм

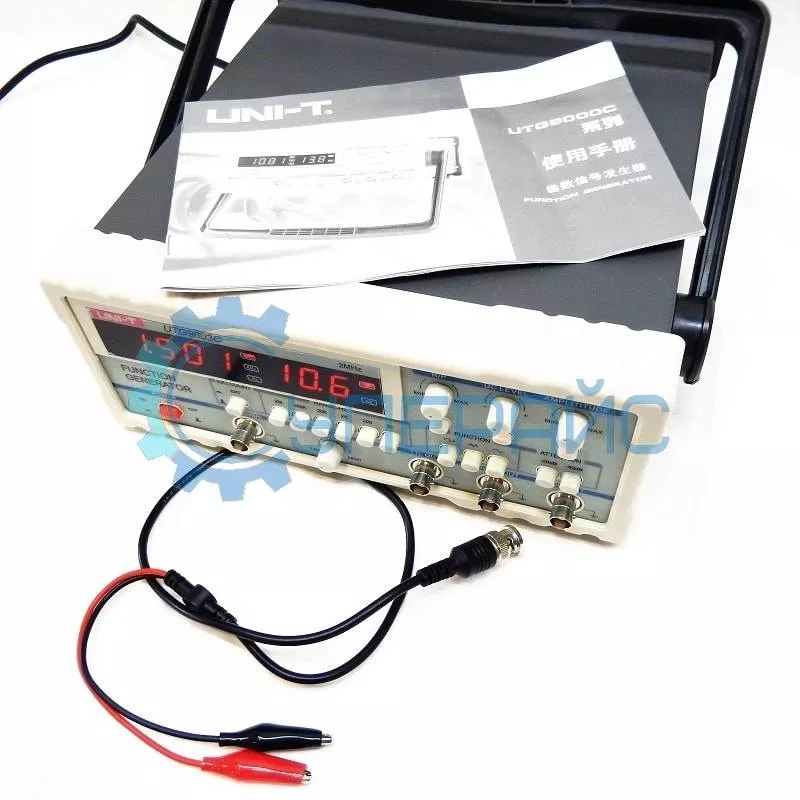

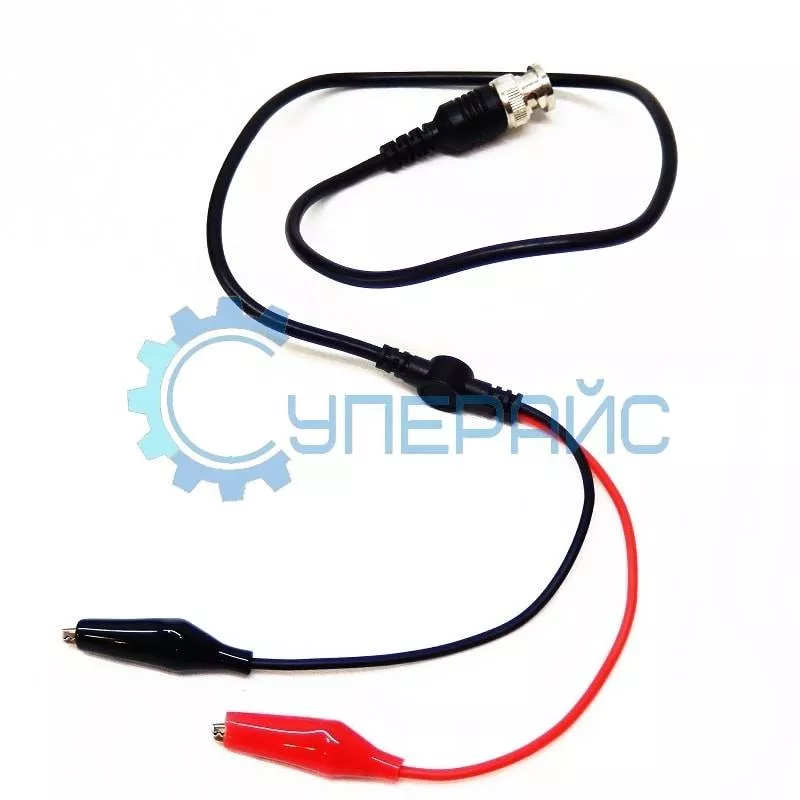

Комплектация: шнур питания (x1), шнур BNC\клещи

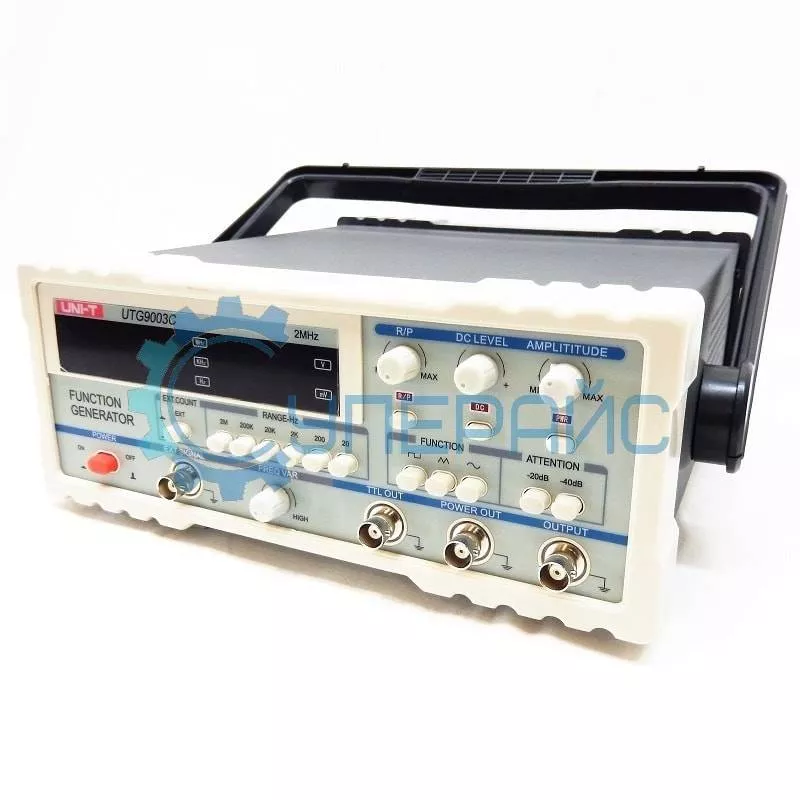

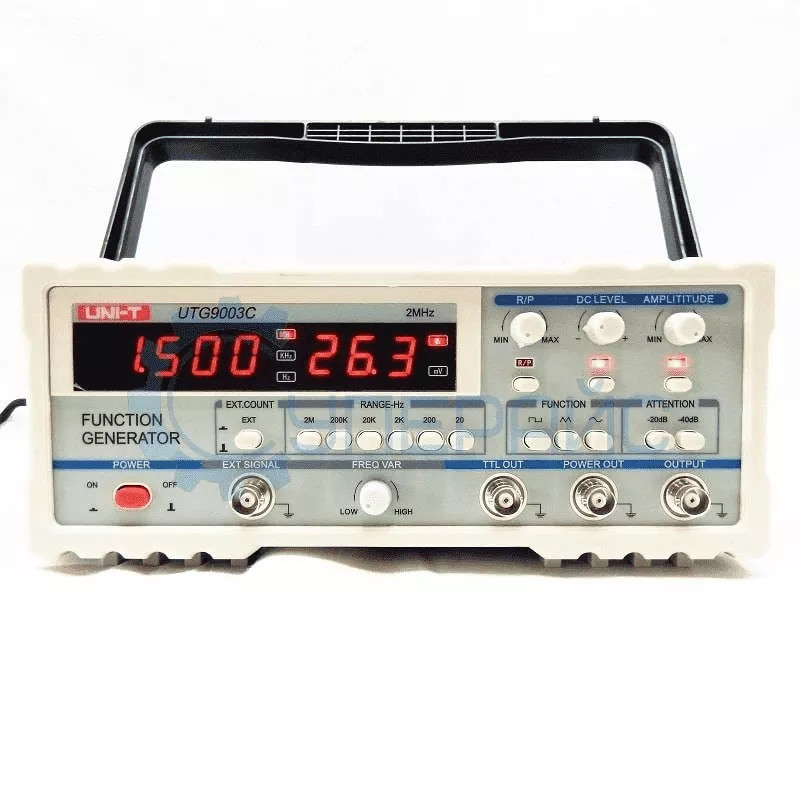

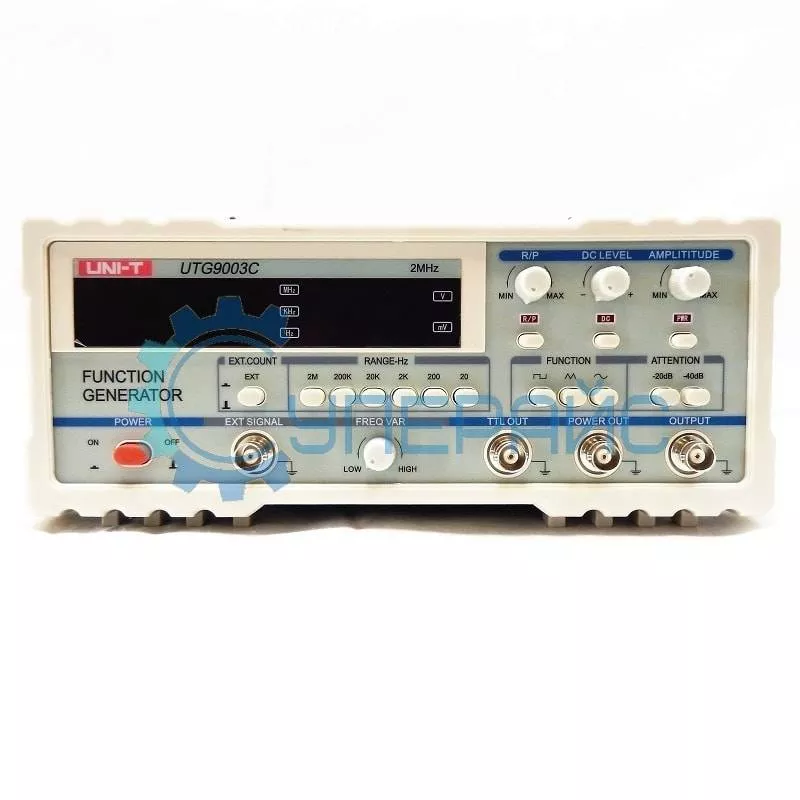

Генератор сигналов UNI-T UTG9003C может стать вашим помощником в организации проведения испытаний и исследований в различных областях связи. Прибор генерирует синусоидальные, прямоугольные, пилообразные, импульсные сигналы, отдельные импульсы TTL - логики. Диапазон частот для синуса составляет до 3 МГц и для частотомера до 10 МГц. Частота сигнала варьируется от 0,2 Гц до 10 МГц. С помощью аппарата можно регулировать скважность и уровень постоянного напряжения.  Генератор прост в использовании, оснащенный большим экраном и кнопочным управлением. Заслуженно пользуется высоким спросом среди профессионалов и любителей.
Генератор сигналов UNI-T UTG9003C имеется на складе, отправка генератора в течении суток. Срок доставки по России от 3 до 7 дней. Отправляем EMS - доставка до двери. Доставка по России бесплатно.

Видеообзоры:



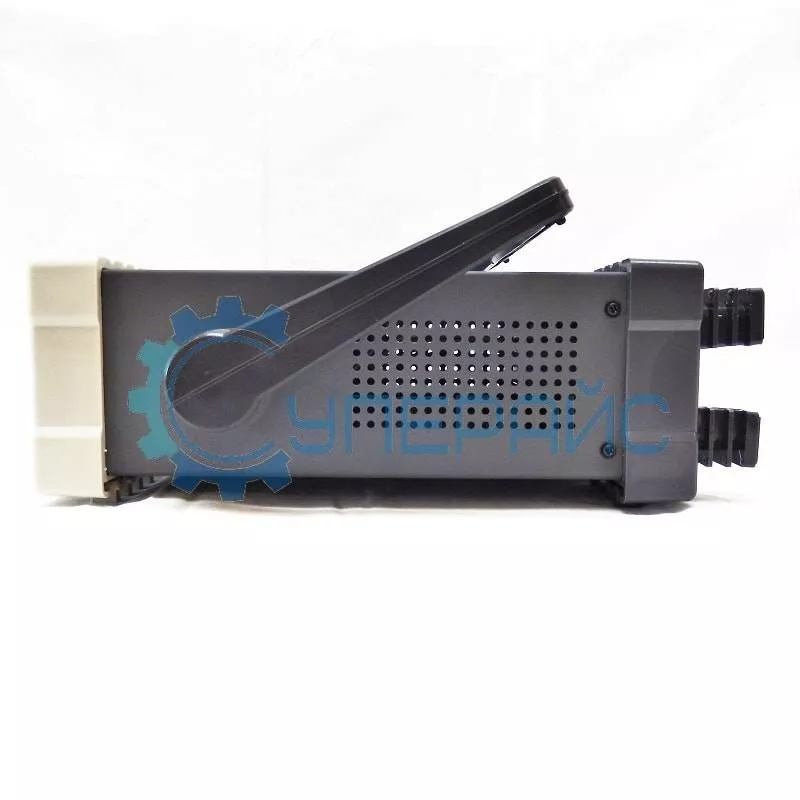

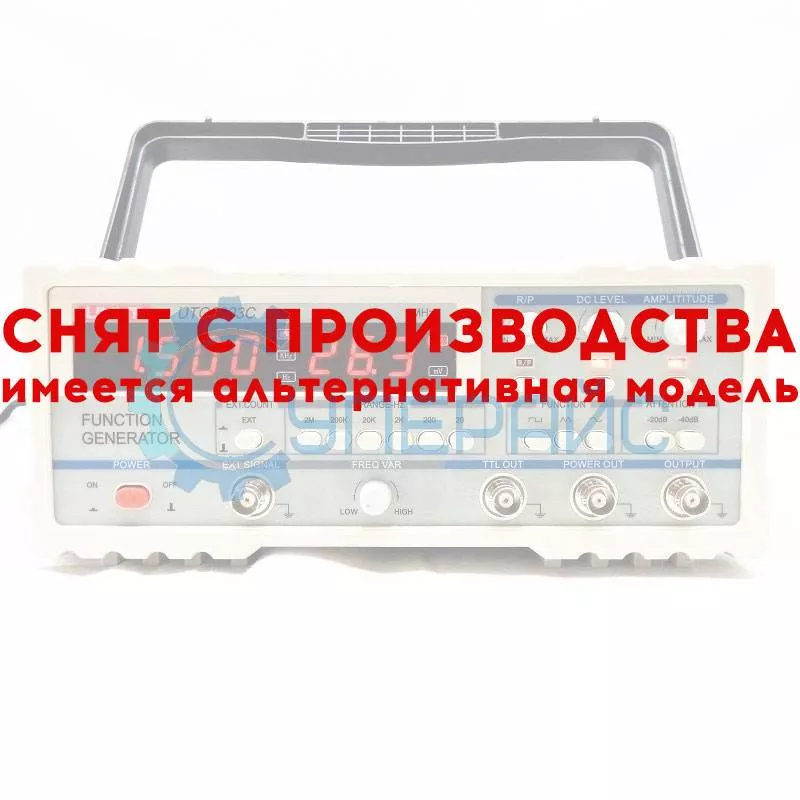

Генератор сигналов UNI-T UTG9003C

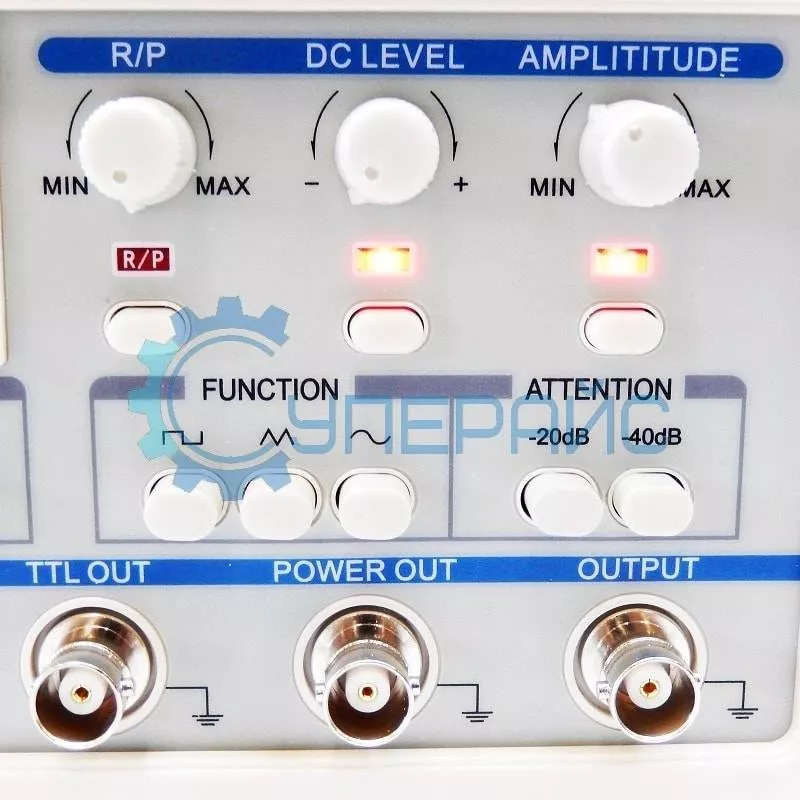

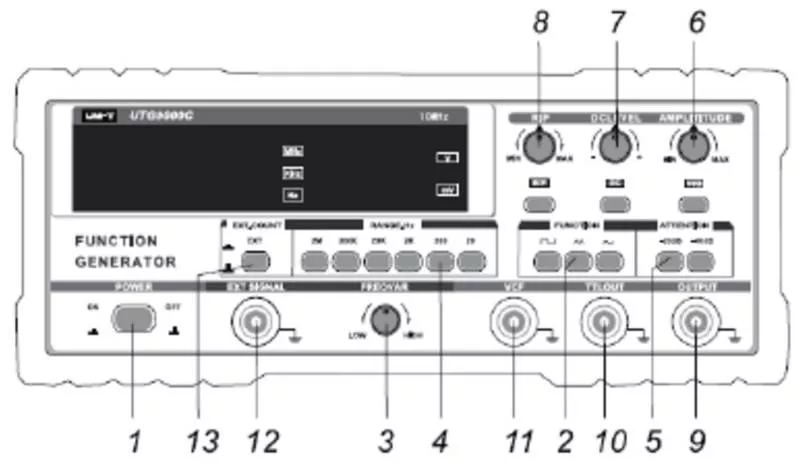

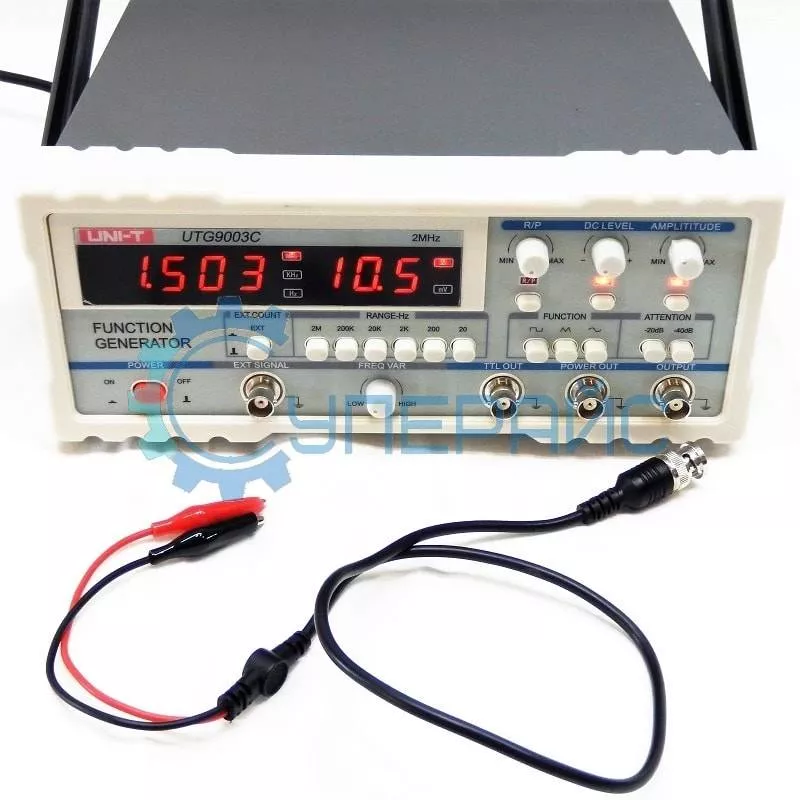

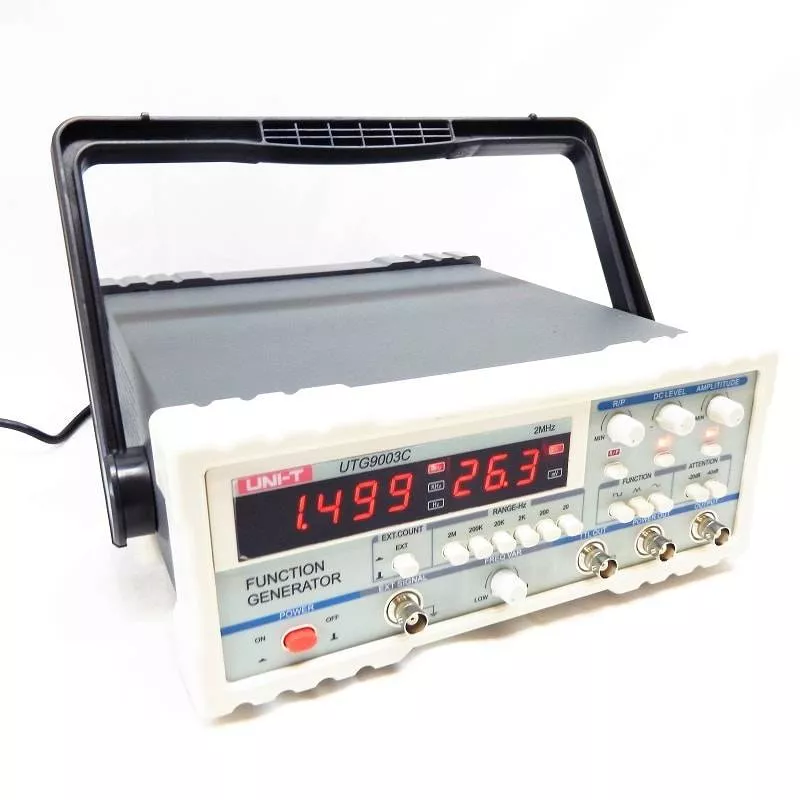

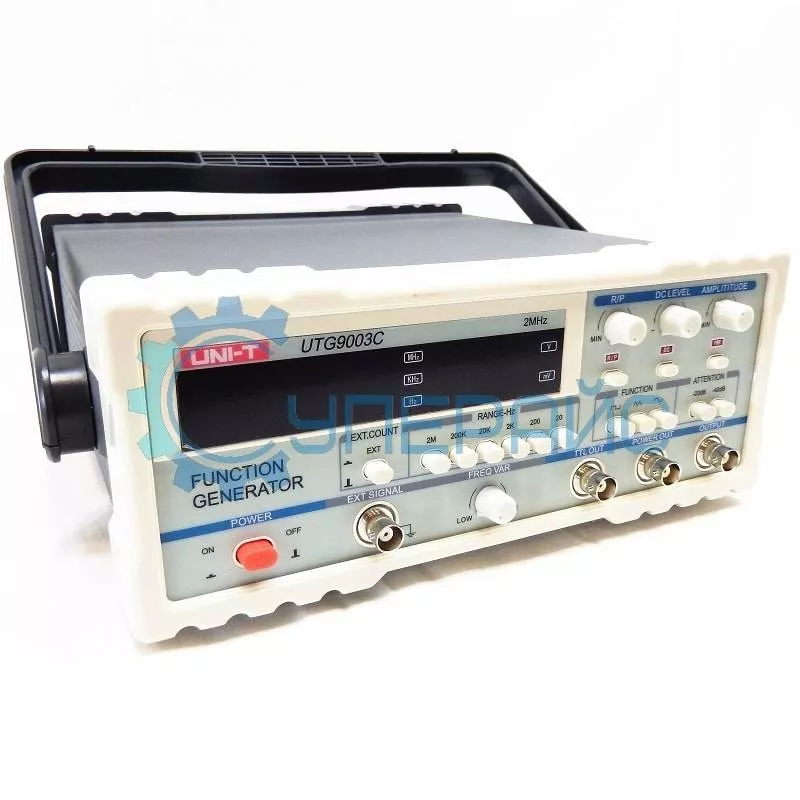

1. POWER: Кнопка включения прибора.
2. FUNCTION: Выбор формы выходного сигнала.
- синусоидальный сигнал
- прямоугольный сигнал
- треугольный сигнал.
3. FREQ.VAR: плавная регулировка частоты в выбранном диапазоне.
4. RANGE-Hz: Выбор частотного диапазона сигнала.
5. ATT: Ослабление выходного сигнала на 20 дБ, 40 дБ.
6. AMPLITUDE: Регулировка амплитуды.
7. DC OFFSET: Если эта кнопка нажата:
- появляется возможность регулировки постоянной компоненты сигнала.
Если кнопка не нажата:
- постоянная составляющая напряжения в выходном сигнале отсутствует.
8. RAMP/PULSE: Когда кнопка нажата:
- коэффициент заполнения пилообразного или импульсного сигнала может варьироваться с 10% до 90%.
Когда кнопка не нажата:
- коэффициент заполнения равен 50%.
9. OUTPUT: Разъем выходного сигнала.
10. TTL OUT: Разъем вывода прямоугольного сигнала для схем с TTL-логикой.
11. VCF: Входной разъем для сигнала управления частотой.
12. EXT SIGNAL: Входной разъем для частотомера.

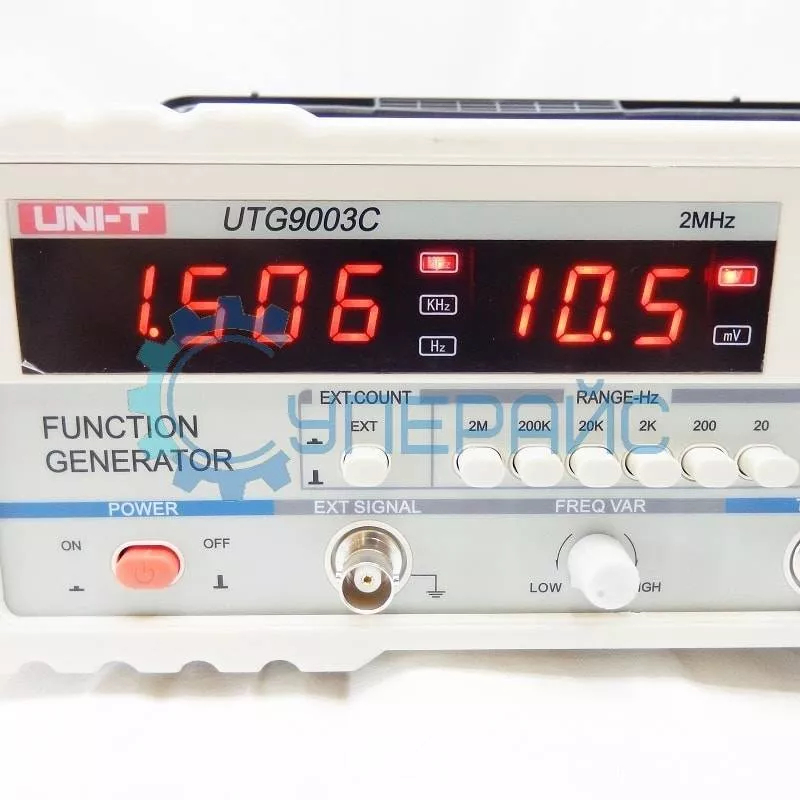

13. EXT COUNT: Когда кнопка нажата, 4 - х разрядный светодиодный индикатор может быть использован как частотомер. Измеряемый сигнал должен подаваться на вход EXT SIGNAL, а его амплитуда должна находиться в пределах от 0,5 В до 5 В.
