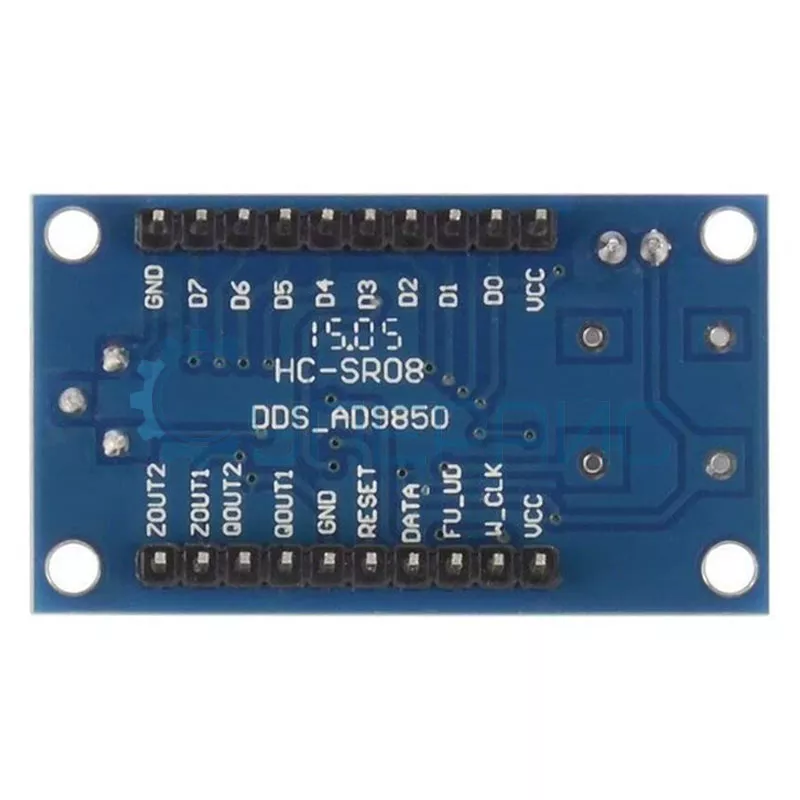

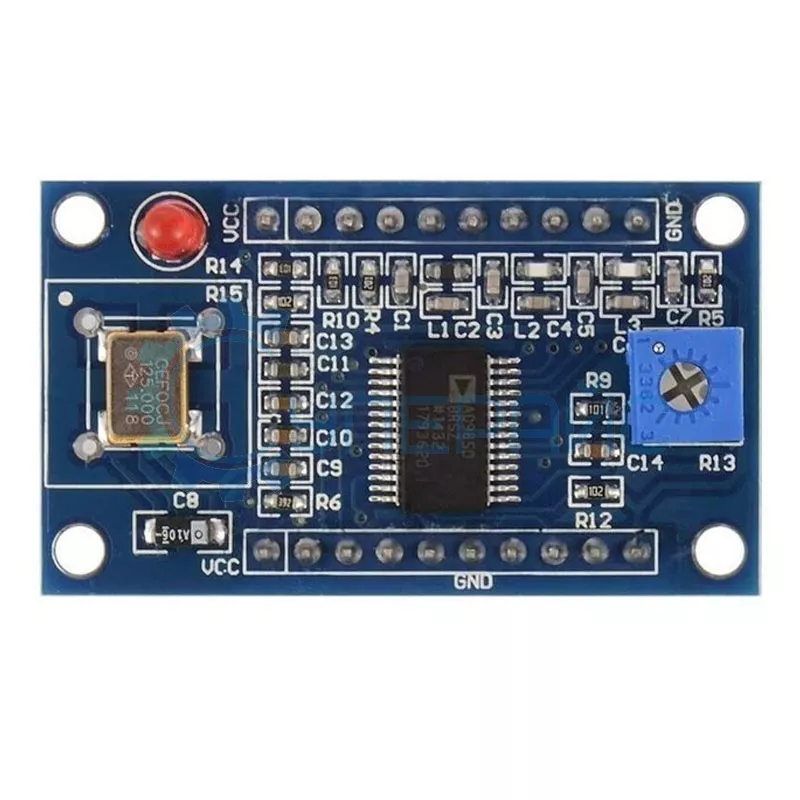

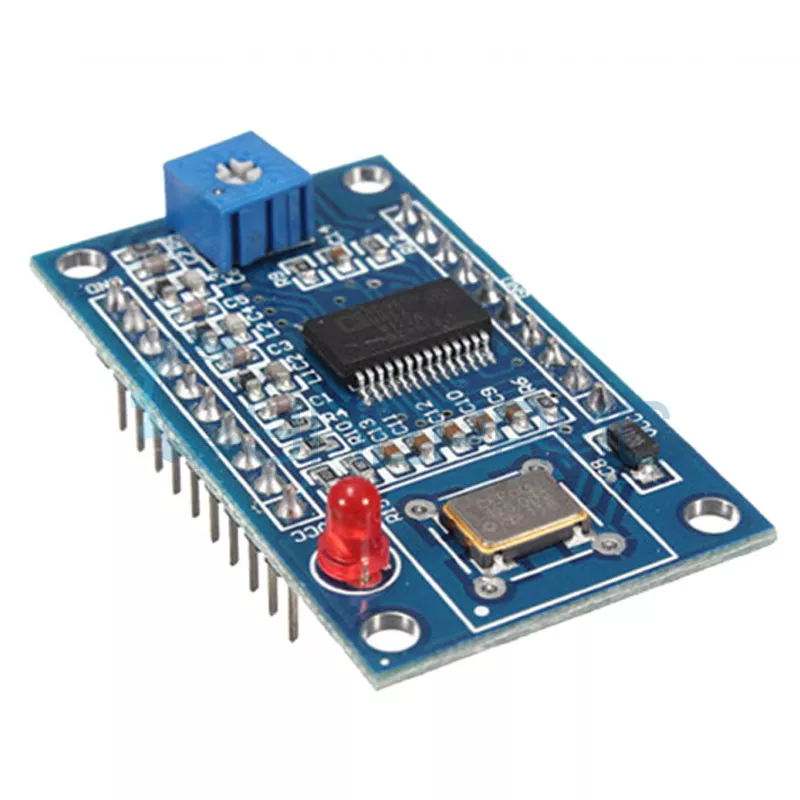

DDS генератор сигналов на базе AD9850 (40 МГц)

Технические характеристики генератора сигналов AD9850

Генератор сигналов на базе AD9850: точность и универсальность

Устройство на основе микросхемы AD9850 позволяет генерировать сигналы с частотой до 40 МГц, включая синусоидальные и прямоугольные формы. Это решение подходит для задач, где требуется высокая стабильность и гибкость управления, — от настройки радиотехники до экспериментов с цифровыми системами. Стабильная работа генератора особенно важна при разработке высокочастотных цифровых устройств, где даже минимальные отклонения могут повлиять на результат.

Основные особенности

• Широкий диапазон: поддержка частот от 0 Гц до 40 МГц с шагом 0,0291 Гц.
• Интерфейсы управления: интеграция с Arduino, ESP32 или другими контроллерами через SPI или параллельное подключение.
• Компактность: плата размером с коробок легко встраивается в малогабаритные проекты.

Благодаря универсальности модуля, его можно использовать не только в лабораториях, но и в составе готовых изделий, собранных своими руками. Модуль с AD9850 нередко включают в состав наборов «конструктор» для обучения работе с волновыми процессами.

Принцип работы

Технология прямого цифрового синтеза (DDS) преобразует цифровые данные в аналоговый сигнал.

• Формирование фазы: 32-битный аккумулятор рассчитывает мгновенные значения волны.
• ЦАП-преобразование: встроенный цифро-аналоговый преобразователь создает непрерывный выходной сигнал.
• Фильтрация: низкочастотный фильтр снижает уровень гармоник, обеспечивая «чистую» синусоиду.

Этот цифровой подход обеспечивает отличную повторяемость и точность генерации частоты, что делает модуль особенно востребованным в инженерной среде. Сигналы, полученные с помощью синусоидального синтезатора на базе AD9850, имеют минимальные искажения благодаря применению качественных схемных решений.

Примеры применения

• Калибровка приборов: проверка АЧХ усилителей, осциллографов.
• Генерация тактовых импульсов для микропроцессорных систем.
• Тестирование антенн: подбор резонансных частот в радиолюбительских конструкциях.

Совет: Для работы с высокими частотами (свыше 20 МГц) используйте экранированные кабели и минимизируйте длину проводников.

Итог:

Этот компактный генератор — мощный инструмент для лаборатории. Его точность, поддержка DDS-технологии и совместимость с популярными платформами делают его выбором для задач, где критично качество сигнала.

Если вы ищете надёжный генератор на базе AD9850, который можно купить с доставкой по России — обратите внимание на предложения интернет-магазина «Суперайс». Высокая точность, широкие возможности подключения и миниатюрный форм-фактор делают AD9850 универсальным решением для построения функциональных измерительных систем.
