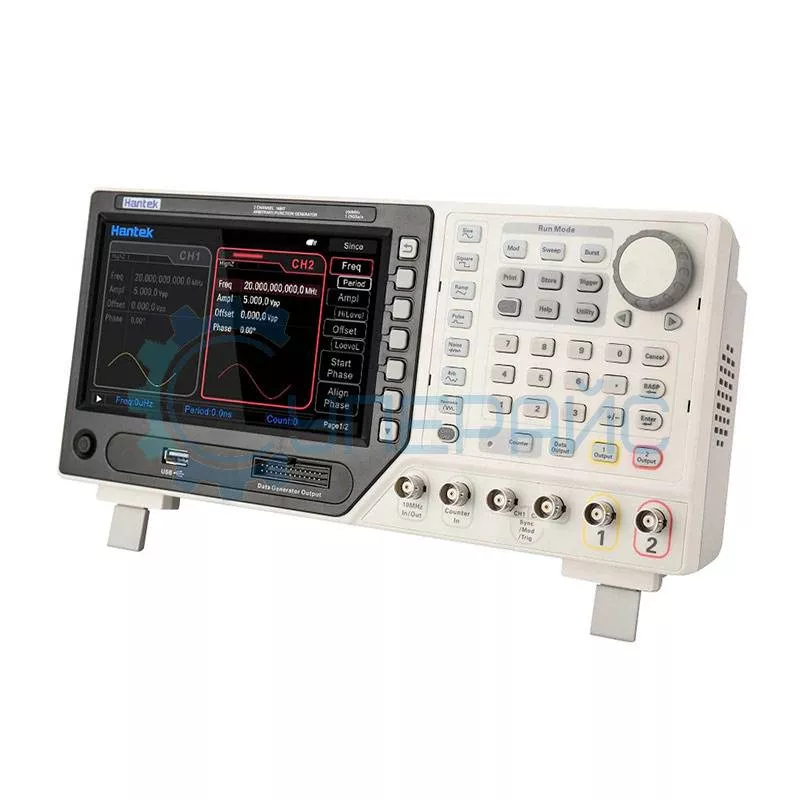

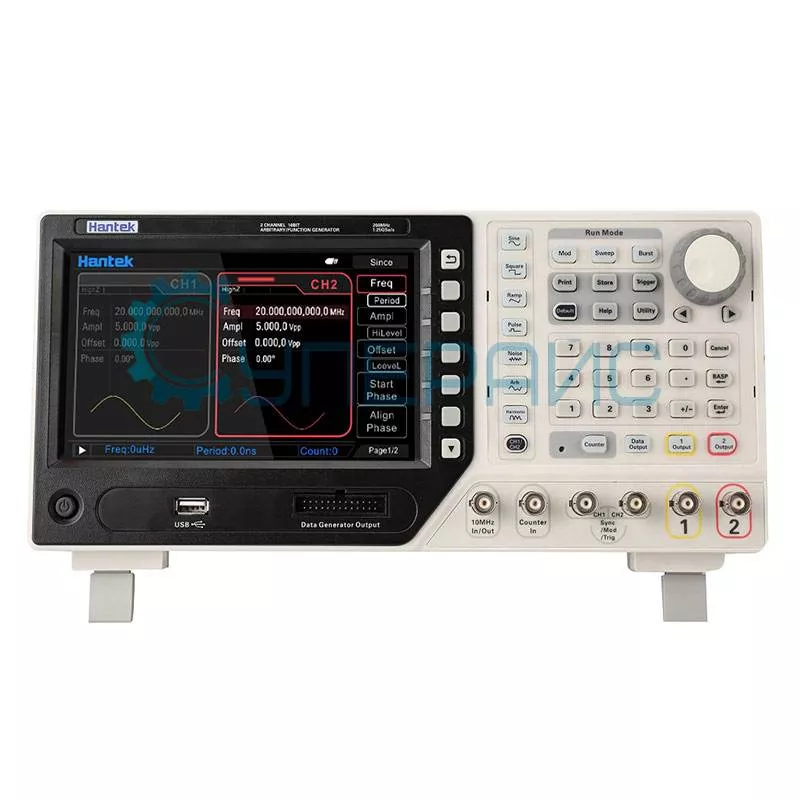

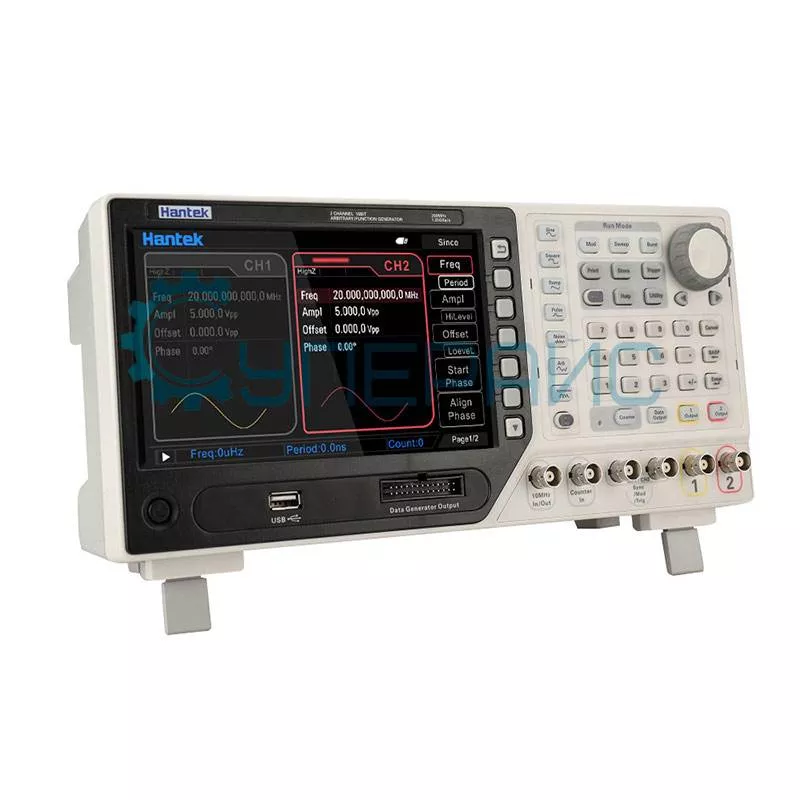

Функциональный генератор сигналов Hantek HDG6082B
Код товара: 6257
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, гармоническая, Sinc, нарастание/убывание по экспоненте, электрокардиограмма, Гаусса, Лоренца, тональный сигнал, DC
Диапазон частот: 1 мкГц - 80 МГц
Более 40 сигналов произвольной формы
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, гармоническая, Sinc, нарастание/убывание по экспоненте, электрокардиограмма, Гаусса, Лоренца, тональный сигнал, DC
Диапазон частот: 1 мкГц - 80 МГц
Более 40 сигналов произвольной формы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek HDG6082B
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 80 МГц | ||
| Частота дискретизации | 1,25 ГВыб/с | ||
| Глубина памяти | 64 Мб | ||
| Диапазон частот | 1 мкГц - 80 МГц | ||
| Вертикальное разрешение | 16 бит | ||

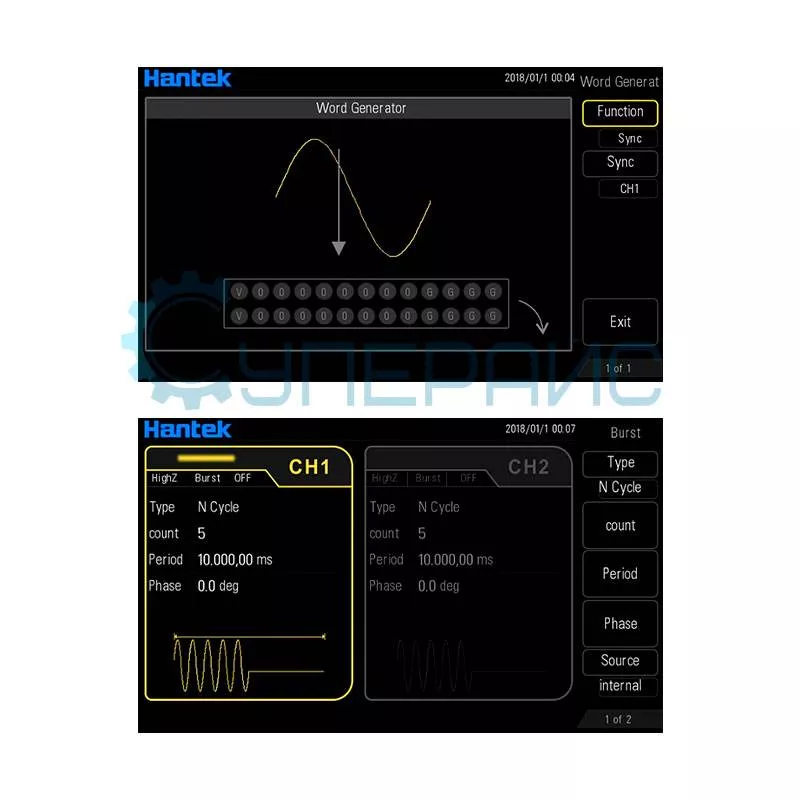

| Режим цифрового выхода | 16 каналов | ||
| Волновые характеристики | |||
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические | ||

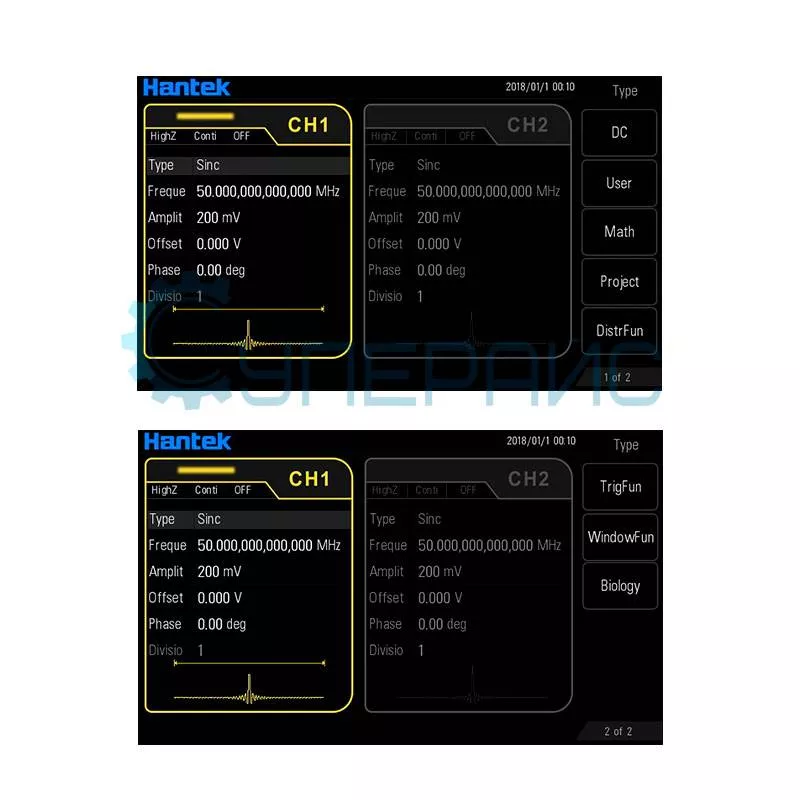

| Произвольные формы сигналов | более 160 видов, в том числе Sinc, нарастание/убывание по экспоненте, электрокардиограмма, Гаусса, Haver Sine, Лоренца, тональный сигнал, постоянный ток и т.д. | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 80 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 35 МГц | ||
| Импульсный сигнал | 1 мкГц - 20 МГц | ||
| Пилообразный сигнал | 1 мкГц - 2 МГц | ||
| Белый шум | 80 МГц | ||
| Гармонический сигнал | 1 мкГц - 40 МГц | ||
| Произвольный сигнал | 1 мкГц - 15 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 2 ppm, при 18 - 28 °C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC 1 МГц: < - 60 дБ 1 МГц - 10 МГц: < - 55 дБ 10 МГц - 100 МГц: < - 50 дБ 100 МГц - 200 МГц: < - 40 дБ |
||
| Полное гармоническое искажение | < 0.1% (10 Гц - 20 кГц) | ||
| Ложный сигнал (не гармонический) |
≤10 МГц: < - 65 дБ > 10 МГц < - 65 дБ + 6 дБ |
||
| Фазовый шум | 10 МГц: ≤ - 115 дБ / Гц | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания | < 12 нс | ||
| Выброс | < 3% (100 кГц, 1 В) | ||
| Рабочий цикл |
≤ 10 МГц: 10,0% ~ 90,0% 10 – 40 МГц: 40,0–60,0% > 40 МГц: 50,0% (фиксированная) |
||
| Несимметричность | 1% период +5 нс | ||
| Характеристики пилообразного сигнала | |||
| Линейность | ≤ 1% (1 кГц, 1 В) | ||
| Симметричность | 0% ~ 100% | ||
| Характеристики импульсного сигнала | |||
| Период | 50 нс - 1 мс | ||
| Пульсация | ⩾ 18 нс | ||
| Ведущее импульсное время | ⩾ 11 нс | ||
| Выброс | < 3% (1 В) | ||
| Характеристики произвольного сигнала | |||
| Длина волны | 64 Мб | ||
| Вертикальное разрешение | 16 бит | ||
| Частота дискретизации | 1,25 ГВыб/с | ||
| Время нарастания / спада | < 6 нс | ||
| Характеристики гармонического сигнала | |||
| Порядок | ≤ 16 | ||
| Тип | четное, нечетное, все | ||
| Амплитуда | можно устанавливать для всех гармоник | ||
| Фаза | можно устанавливать для всех гармоник | ||
| Амплитудные характеристики (50 Ом) | |||
| Амплитудный диапазон |
≤ 20 МГц: 1 мВ - 10 В ≤ 80 МГц: 1 мВ - 5 В ≤ 110 МГц: 1 мВ - 2,5 В ≤ 160 МГц: 1 мВ - 1 В ≤ 200 МГц: 1 мВ - 0,5 В |
||
| Точность | ± 1% от настройки ± 2 мВ | ||
| Плотность (относительно синусоидальной волны 1 кГц, 500 мВ, 50 Ом) |
≤ 1 МГц: ± 0,1 дБ ≤ 60 МГц: ± 0,2 дБ |
||
| Единицы измерения | В, мВ, Вrms (действующее напряжение) | ||
| Разрешение | 1 мВ | ||
| Импеданс | 50 Ом | ||
| Характеристики смещения (50 Ом) | |||
| Диапазон | |V смещение| < Vmax - Vpp / 2 | ||
| Точность | ± (1% от настройки + 5 мВ + 0,5% амплитуды) | ||

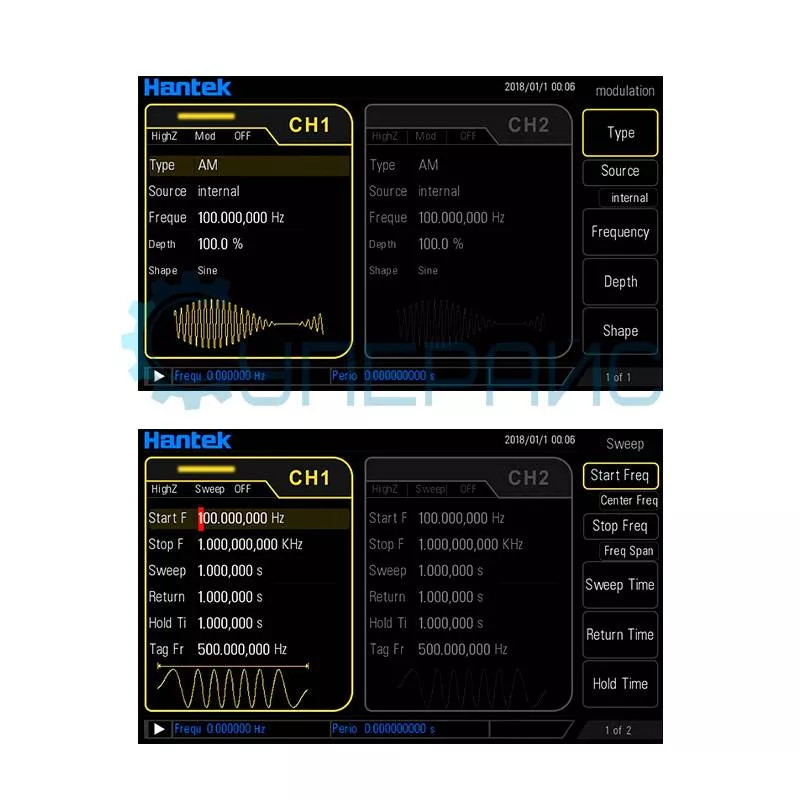

| Характеристики модуляции | |||
| Типы модуляции | AM, DSB-AM, FM, PM, 2ASK, 2FSK, 2PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM | ||
| AM, DSB-AM, FM, PM | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, гармоническая, произвольная (кроме DC) | ||
| Источник | внутренний / внешний, другой канал | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Частота | 1 мГц - 50 кГц | ||
| Глубина | 0 - 120% | ||
| 2ASK, 2FSK, 2PSK | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная 50% рабочего цикла | ||
| Частота | 2 мГц - 1 МГц | ||
| BPSK, QPSK | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | внутренний | ||
| Модулирующая форма волны | PN15, PN21 | ||
| Частота | 2 мГц - 1 МГц | ||
| 3FSK, 4FSK | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | внутренний | ||
| Модулирующая форма волны | прямоугольная | ||
| Частота | 2 мГц - 1 МГц | ||
| OSK | |||
| Форма несущей волны | синусоидальная | ||
| Источник | внутренний / внешний | ||
| Время | 8 нс - 4.99975 мс | ||
| Частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | синусоидальная | ||
| Источник | внутренний / внешний, другой канал | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Частота | 2 мГц - 50 кГц | ||
| Отклонение | 0 - 50% | ||
| Синхронизация / модуляция / триггер входа | |||
| Максимальный входной диапазон | 75 мВ ± 2,5 В AC + DC | ||
| Входная полоса пропускания | 10 МГц | ||
| Входное сопротивление | 1 кОм | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, гармоническая, произвольная (кроме DC) | ||
| Направление | вертикальное | ||
| Тип | линейный | ||
| Время развертки | 1 мс - 50 кс | ||
| Время удержание/возврата | 1 мс - 50 кс | ||
| Источник запуска | внутренний, внешний или ручной | ||
| Точка синхронизации | спад сигнала синхронизации (программируемая) | ||

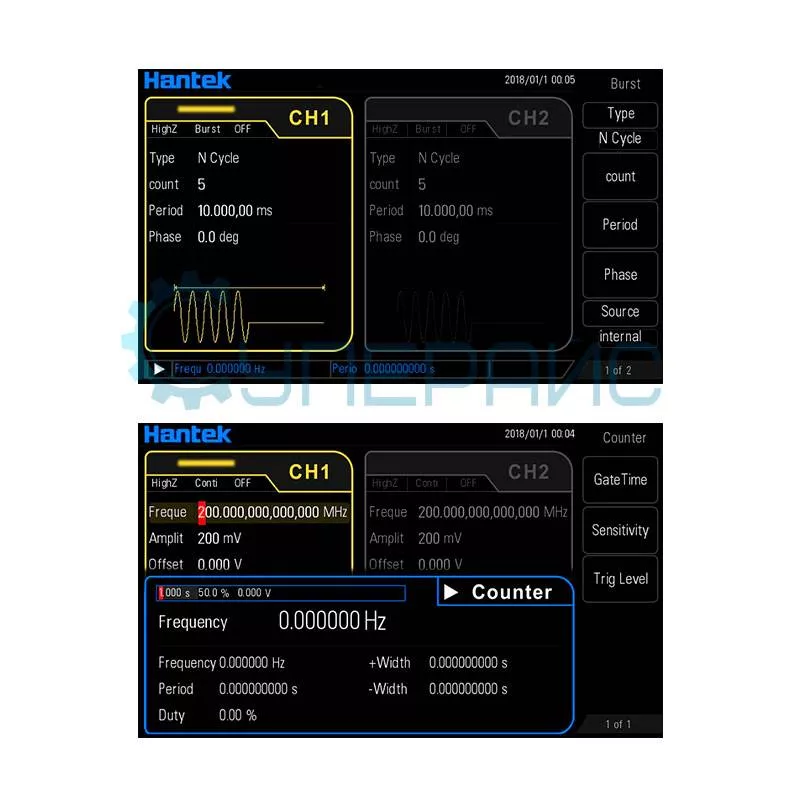

| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, гармоническая, произвольная (кроме DC) | ||
| Несущая частота | 2 мГц - 80 МГц | ||
| Количество | 1 - 2000000000 | ||
| Начальная / конечная фаза | 0° to 360° | ||
| Внутренний период | 2 мкс - 500 с | ||
| Закрытый источник | внешний триггер | ||
| Источник запуска | внутренний, внешний или ручной | ||
| Частотомер | |||
| Функция | частота, период, ширина положительного / отрицательного импульса, рабочий цикл | ||
| Разрешение по частоте | 7 цифр / сек (время выхода = 1 сек) | ||
| Частота | 1 мкГц - 200 МГц | ||
| Время выхода | 10 мс - 16 с | ||
| Диапазон напряжения и чувствительности | |||
| DC связь |
Диапазон постоянного тока: ± 1.5 В DC 1 мкГц - 100 МГц: 50 мВrms - ± 2.5 В AC + DC 100 МГц - 200 МГц: 100 мВrms - ± 2.5 В AC + DC |
||
| Измерение ширины импульса и рабочего цикла | |||
| Диапазон частоты / амплитуды | 1 мкГц - 25 Мгц: 50 мВrms - ± 2.5 В AC + DC | ||
| Ширина импульса | разрешение: 8 нс | ||
| Рабочий цикл | диапазон: 0 - 100% | ||
| Входные характеристики | |||
| Входной диапазон |
напряжение пробоя: ± 5 В AC + DC импеданс: 500 Ом |
||
| Входной триггер |
диапазон уровня триггера: - 2.5 В - + 2.5 В диапазон чувствительности триггера: от 0% (напряжение гистерезиса 140 мВ) до 100% (напряжение гистерезиса 2 мВ) |
||
| Характеристики триггера | |||
| Уровень | TTL - совместимый | ||
| Наклон | нарастание или убывание (по выбору) | ||
| Ширина импульса | > 50 нс | ||
| Кварцевый генератор | |||
| Внешний вход | |||
| Диапазон блокировки | 10 МГц ± 50 Гц | ||
| Уровень | 2.5 В - 5 В | ||
| Время блокировки | < 2 с | ||
| Сопротивление | 5 кОм, AC | ||
| Внутренний выход | |||
| Частота | 10 МГц ± 50 Гц | ||
| Уровень | 3,3 В | ||
| Сопротивление | 50 Ом, AC | ||
| Синхронный выход | |||
| Уровень | TTL - совместимый | ||
| Сопротивление | 50 Ом, наименьшее значение | ||
| Общие характеристики | |||
| Дисплей | ЖК, 7 дюймов, 800 х 480, 64 К цвета | ||
| Интерфейс | USB Host, USB Device | ||
| Питание | 100 - 240 В, 45 Гц - 440 Гц | ||
| Потребляемая мощность | < 50 Вт | ||
| Предохранитель | T, 3.15 А, 250 В, 5 х 20 мм | ||
| Метод охлаждения | конвекция | ||
| Рабочая температура | 10 ℃ - 40 ℃ | ||
| Влажность |
≤ +104 ℉ (≤ + 40 °C): ≤ 90% 106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% |
||
| Габариты | 318 х 150 х 110 мм | ||
| Вес | 3000 г | ||

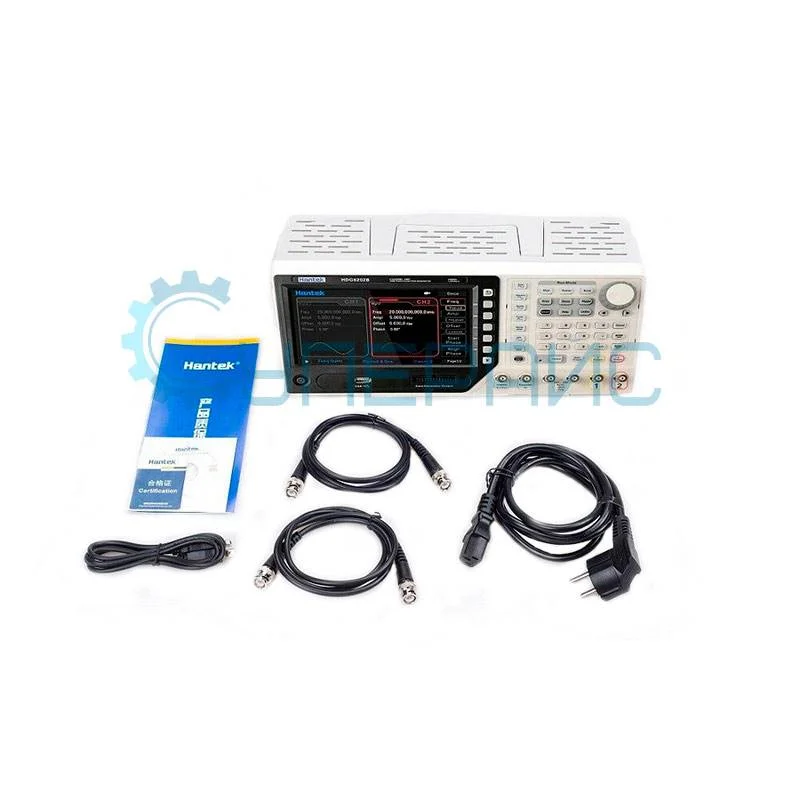

| Комплектация | генератор сигналов Hantek HDG6082B - 1 шт | ||
|
|
кабель питания - 1 шт USB кабель - 1 шт BNC кабель - 2 шт CD диск - 1 шт |
||
Hdg6082b
Hdg6082b представляет собой двухканальный цифровой генератор сигналов с полосой пропускания до 80 МГц. В набор функций устройства входит генерация множества стандартных форм. Имеется возможность задать более 160 произвольных функций, среди которых экспоненциальная зависимость, электрокардиограмма и многое другое. Полученный сигнал может быть сохранен во внутренней памяти прибора, объем которой составляет 64 Мб.

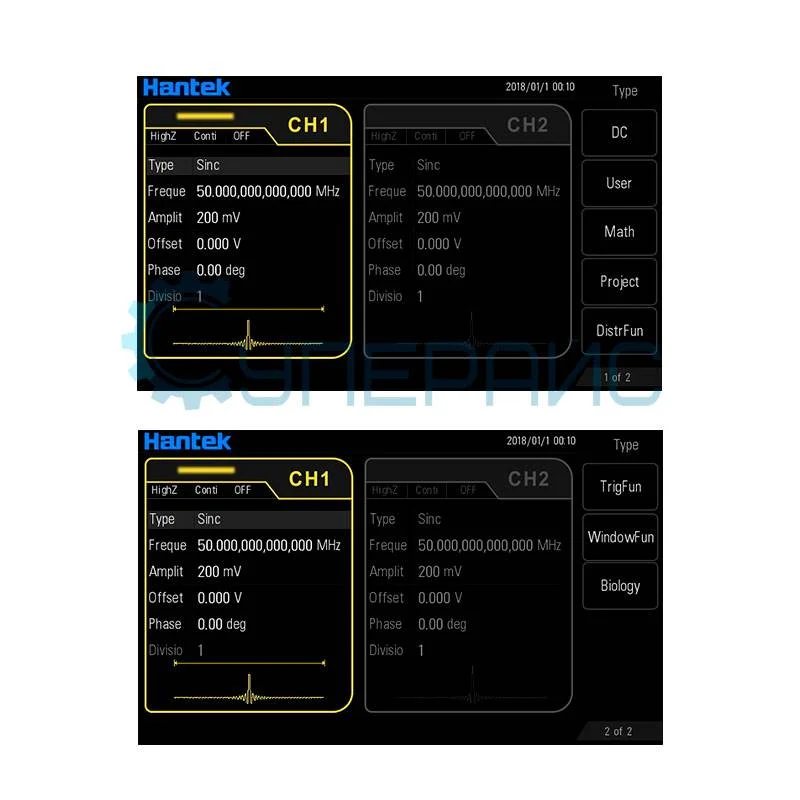

На широком дисплее с диагональю 7 дюймов отлично отображается вся информация. Навигация во внутреннем меню интуитивно понятна. Для более удобной работы с генератором его можно подключить к компьютеру через USB-разъем.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
