Универсальный генератор сигналов Rigol DG811

Код товара: 8991

guarantee Гарантия 36 месяцев

RIGOL

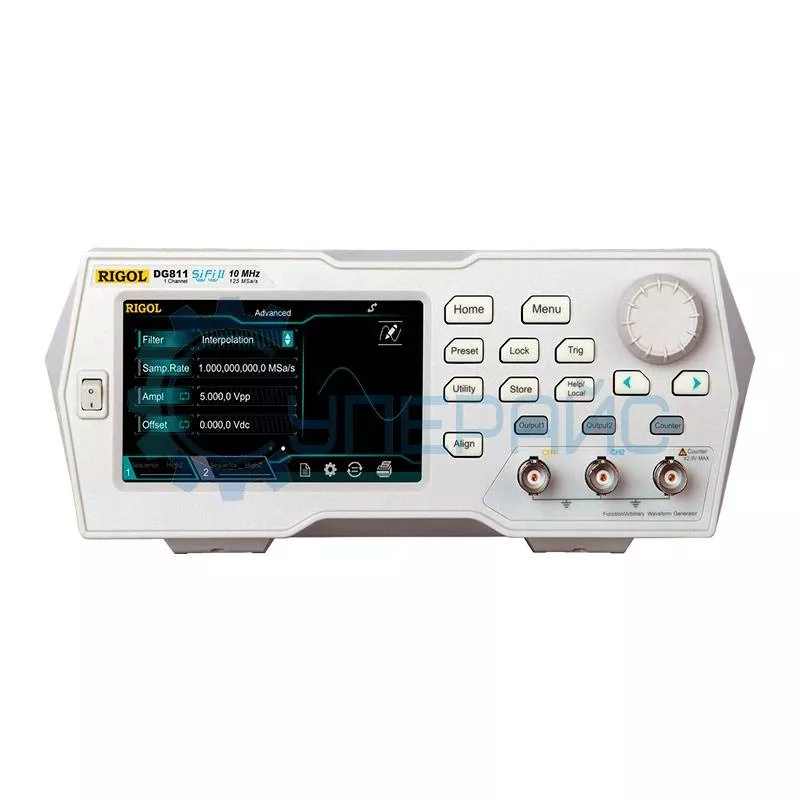

Универсальный генератор сигналов Rigol DG811 фото 1
Универсальный генератор сигналов Rigol DG811 фото 1

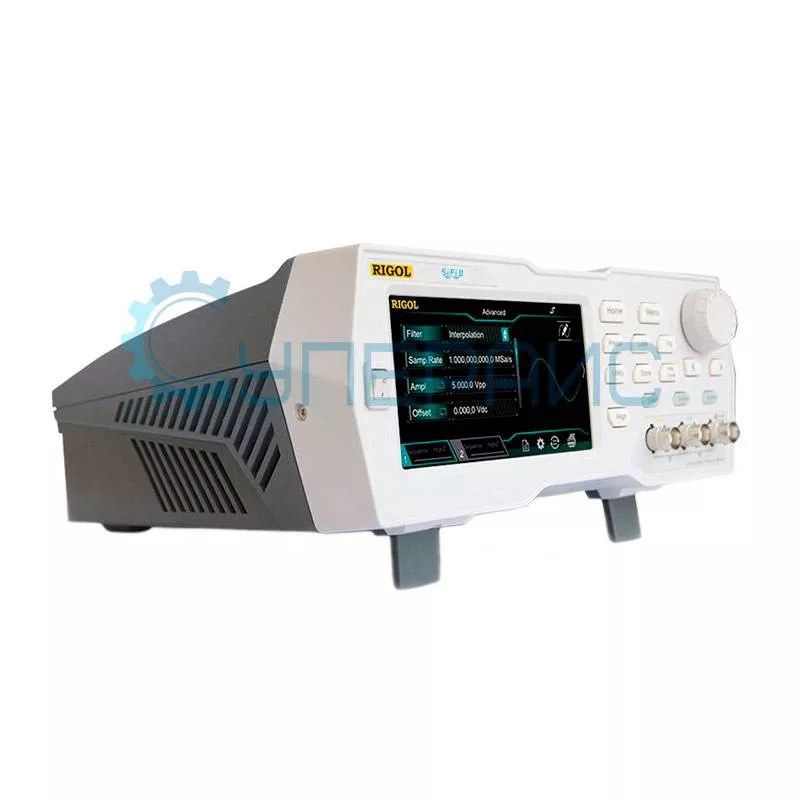

Универсальный генератор сигналов Rigol DG811 фото 2
Универсальный генератор сигналов Rigol DG811 фото 3

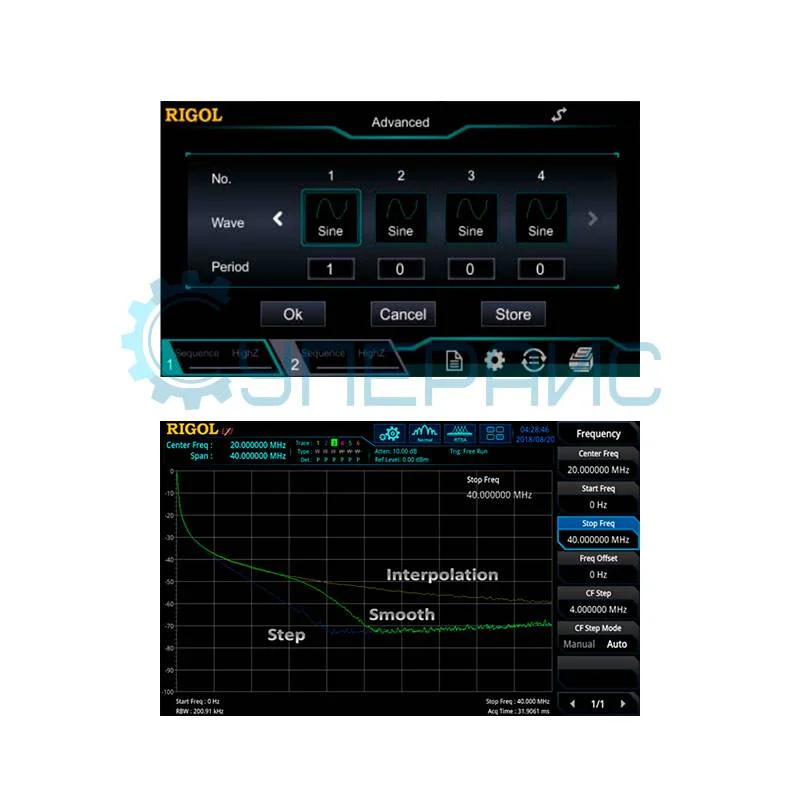

Универсальный генератор сигналов Rigol DG811 фото 4
Универсальный генератор сигналов Rigol DG811 фото 5
О товаре
Генератор вч сигналов на основе технологии SiFi II - поточечная генерация сигнала произвольной формы
Количество каналов: 1
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, гармоническая, двухтональная, экспоненциальная, Гаусса, Лоренца, произвольная
Диапазон частот: 1 мкГц - 10 МГц
34 076 руб.
34 076 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
НЕ ПРОИЗВОДИТСЯ
О товаре
Генератор вч сигналов на основе технологии SiFi II - поточечная генерация сигнала произвольной формы
Количество каналов: 1
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, гармоническая, двухтональная, экспоненциальная, Гаусса, Лоренца, произвольная
Диапазон частот: 1 мкГц - 10 МГц
ВНИМАНИЕ! Производство универсального генератора сигналов Rigol DG811 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Hantek DSO5072P (2 канала, 70 МГц)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Rigol DG811

Характеристики генератора сигналов
Количество каналов
1
Полоса пропускания 10 МГц
Частота дискретизации 125 МВыб/с
Диапазон частот 1 мкГц - 10 МГц
Вертикальное разрешение 16 бит
Глубина памяти 2 Мб
Стандартные формы сигналов синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические, DC, двухтональные, произвольные
Произвольные формы сигналов экспоненциальные (возрастание, убывание), Гаусса, Лоренца и тд.
Частотные характеристики
Синусоидальный сигнал 1 мкГц - 10 МГц
Прямоугольный сигнал 1 мкГц - 5 МГц
Импульсный сигнал 1 мкГц - 5 МГц
Пилообразный сигнал 1 мкГц - 200 кГц
Гармонический сигнал 1 мкГц - 5 МГц
PRBS 2 Кбит/с - 10 Мбит/с
Двухтональный сигнал 1 мкГц - 10 МГц
RS232 диапазон скоростей: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
Произвольный сигнал 1 мкГц - 5 МГц
Разрешение 1 мкГц
Точность ± 1 ppm, 18°C - 28°C
Характеристики синусоидального сигнала
Гармоническое искажение DC - 10 МГц: -55 дБ
10 МГц - 20 МГц: -50 дБ
20 МГц - 35 МГц: -40 дБ
Полное гармоническое искажение < 0.075% (10 Гц - 20 кГц)
Характеристики прямоугольного сигнала
Время нарастания/спада ≤ 9 нс
Выброс ≤ 5%
Скважность 0,01% - 99,99%
Характеристики пилообразного сигнала
Линейность < 1%
Симметричность 0 - 100%
Характеристики импульсного сигнала
Импульс 16 нс - 1000 кс
Ширина импульса ≥ 8 нс
Период фронта 9 нс - 10 с
Выброс < 5%
Характеристики произвольного сигнала
Частотный диапазон 1 мкГц - 10 МГц
Глубина памяти 2 Мб
Минимальное время нарастания/спада ≥ 8 нс
Выброс ≤ 5%
Выходной сигнал
Амплитуда ≤ 10 МГц: 1 мВ - 10 В
≤ 30 МГц: 1 мВ - 5 В
≤ 35 МГц: 1 мВ - 2.5 В
Точность ± 1% + 5 мВ
Импеданс 50 Ом
Защита от короткого замыкания и перегрузки
Характеристики развертки
Форма несущей волны синусоидальная, прямоугольная, пилообразная, произвольна
Тип линейный, логарифмический, шаговый
Время развертки 1 мс - 500 с
Источник триггера внешний, внутренний, ручной
Характеристики BURST
Форма несущей волны синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная, DC, двухтональная, гармоническая
Несущая частота 2 мГц - 10 МГц
Время цикла 1 мкс - 500 с ± 1%
Источник запуска внутренний, внешний, ручной
Характеристики модуляции
Типы модуляции AM, FM, PM, ASK, FSK, PSK, PWM
Форма несущей волны синусоидальная, прямоугольная, пилообразная, произвольная
AM
Источник внутренний / внешний
Модулирующая форма волны синусоидальная, прямоугольная, пилообразная, шумовая, произвольная
Глубина 0 - 120%
Модулирующая частота 2 мГц - 1 МГц
FM
Источник внутренний / внешний
Модулирующая форма волны синусоидальная, прямоугольная, пилообразная, шумовая, произвольная
Модулирующая частота 2 мГц - 1 МГц
PM
Источник внутренний / внешний
Модулирующая форма волны синусоидальная, прямоугольная, пилообразная, шумовая, произвольная
Отклонение фазы 0° - 360°
Модулирующая частота 2 мГц - 1 МГц
ASK, FSK, PSK
Источник внутренний / внешний
Модулирующая форма волны прямоугольная волна с коэффициентом заполнения 50%
Модулирующая частота 2 мГц - 1 МГц
PWM
Форма несущей волны импульсная волна
Источник внутренний / внешний
Модулирующая форма волны синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна
Модулирующая частота 2 мГц - 1 МГц
Триггерный вход
Уровень сигнала TTL
Ширина импульса > 100 нс
Триггерный выход
Уровень сигнала TTL
Ширина импульса > 60 нс
Входное сопротивление 50 Ом
Максимальная частота > 1 МГц
Частотомер
Функции измерений частота, период, положительная/отрицательная ширина импульса, рабочий цикл
Диапазон входной частоты 1 мкГц - 240 МГц
Период измерений 4 нс - 1 кс
Разрешение по частоте 7 бит/с
Общие характеристики
Дисплей 4,3 дюйма TFT LCD, 480 х 272
Интерфейс USB
Питание 100 - 240 В AC, 45 - 65 Гц
Потребляемая мощность < 30 Вт
Температура хранения 10℃ - 40℃
Влажность < 80%
Габариты 268 х 237,4 х 97 мм
Вес нетто 1750 г

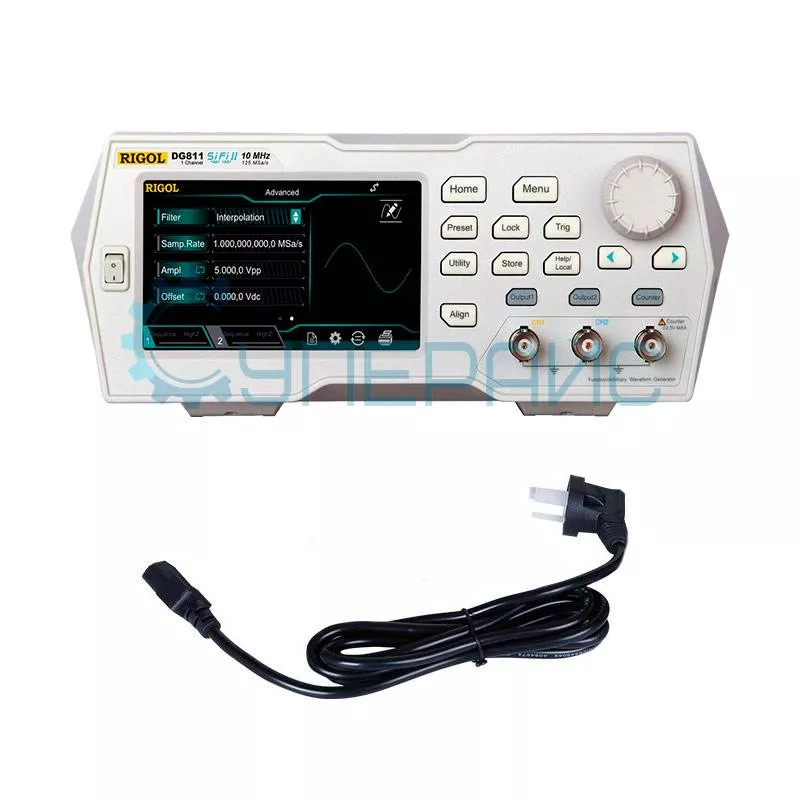

Комплектация генератор сигналов Rigol DG811 - 1 шт

кабель питания - 1 шт
инструкция по эксплуатации - 1 шт

Генератор сигналов Rigol DG811

Одноканальный функциональный генератор с диапазоном частот до 10 МГц. Объединяет в себе несколько приборов в одном портативном и удобном устройстве. DG811 обладает глубиной памяти 2 Мб, которая может быть увеличена до 8 Мб с помощью специального программного обеспечения. Помимо стандартного генератора функций, включает в себя:

  • генератор сигналов произвольной формы
  • генератор шума
  • генератор импульсов
  • генератор гармоник
  • аналого-цифровой модулятор
  • частотомер

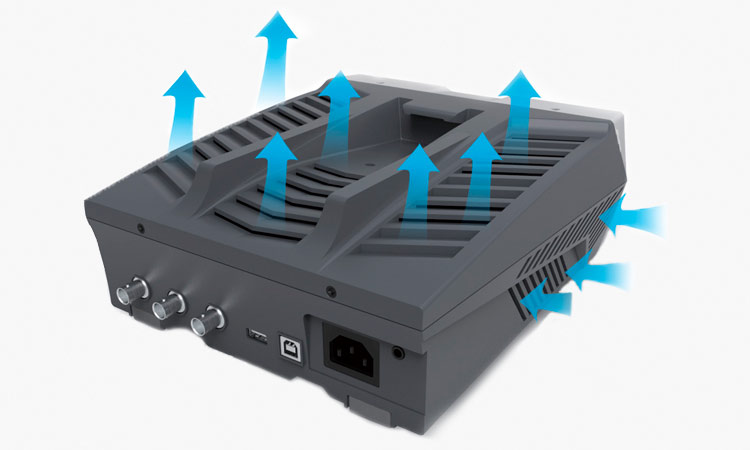

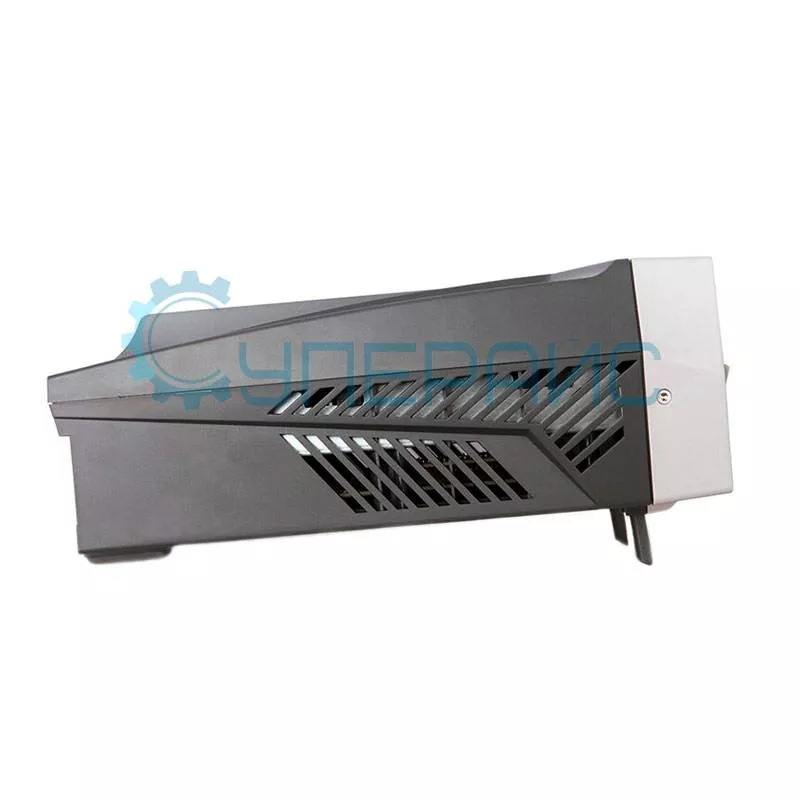

Прибор имеет защиту от короткого замыкания и перегрузки. Корпус выполнен по специальному дизайну с выходными отверстиями по бокам и в верхней части устройства, для обеспечения продолжительности работы и долговечности при высоких температурах. По своей производительности подходит для работы в сфере образования для исследований, разработки и других работ.

Генератор сигналов произвольной формы Rigol DG811

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
