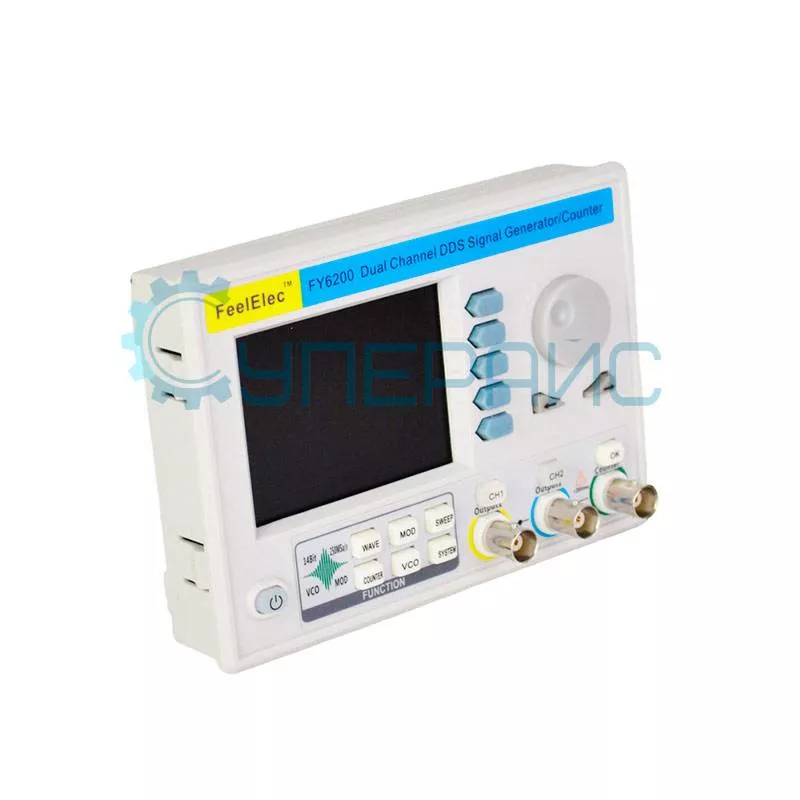

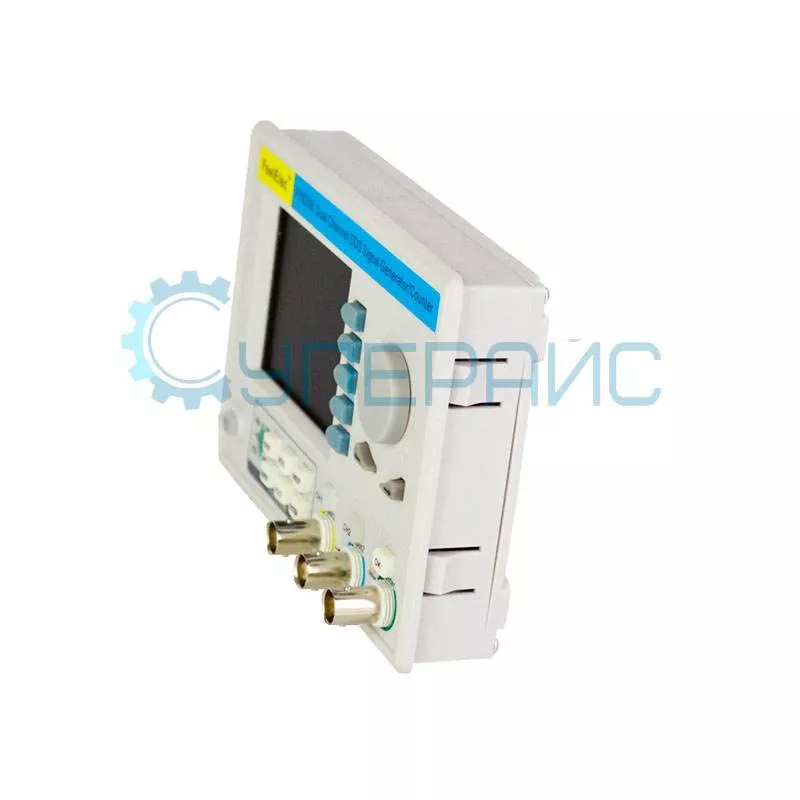

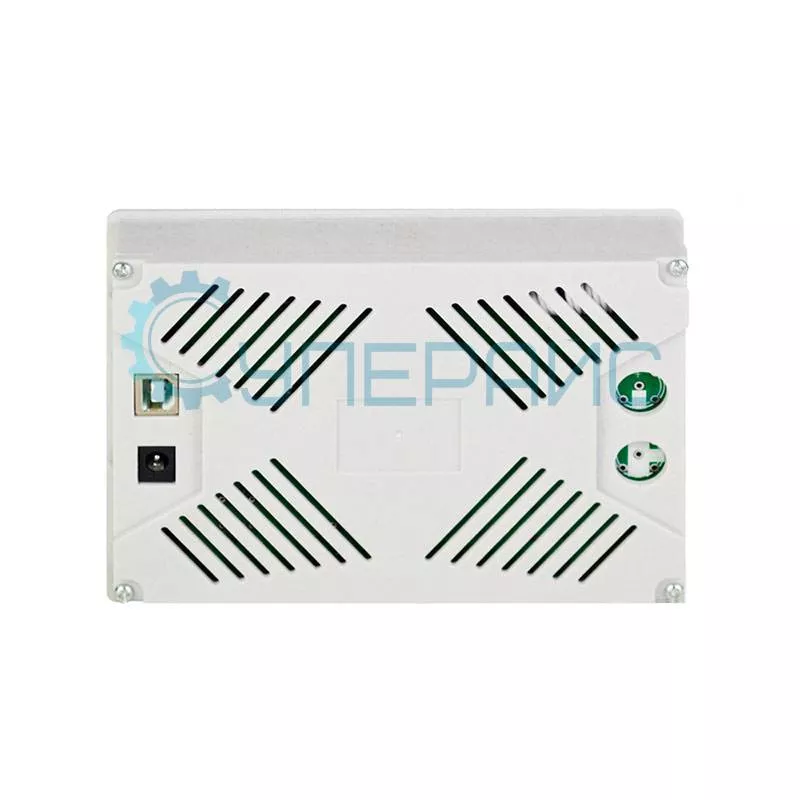

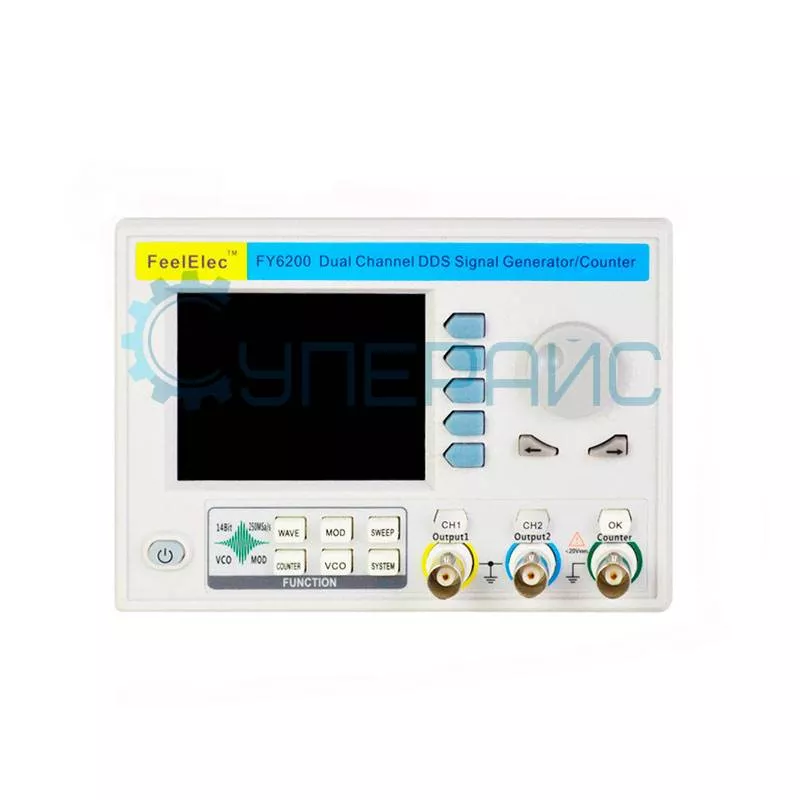

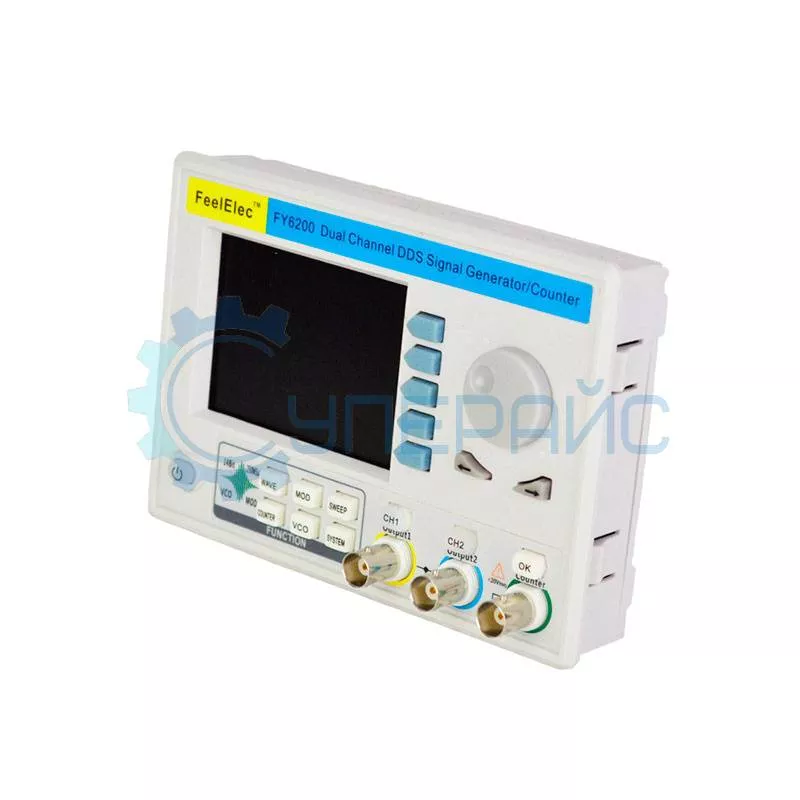

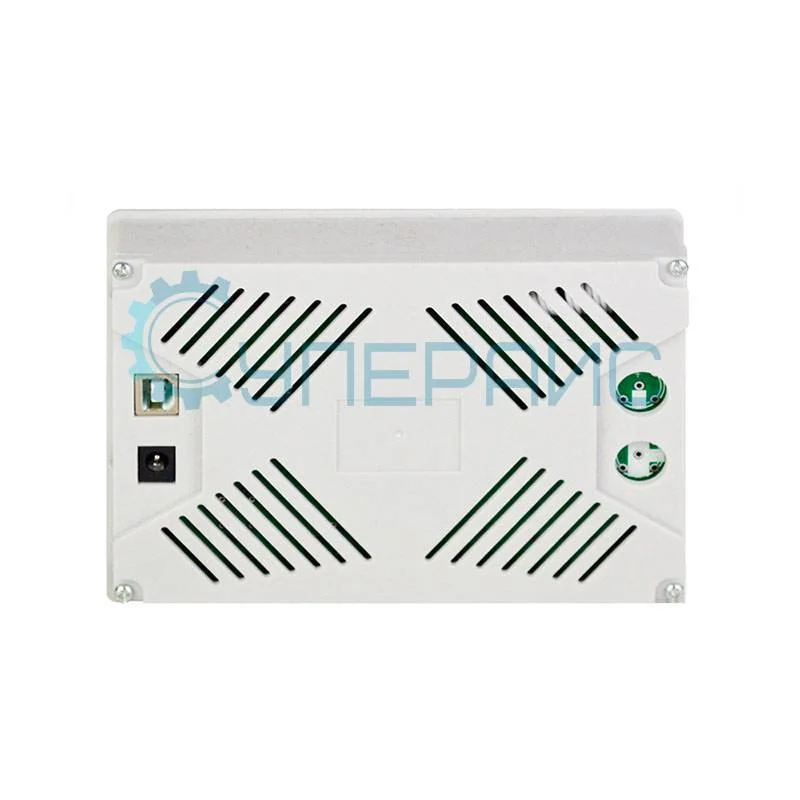

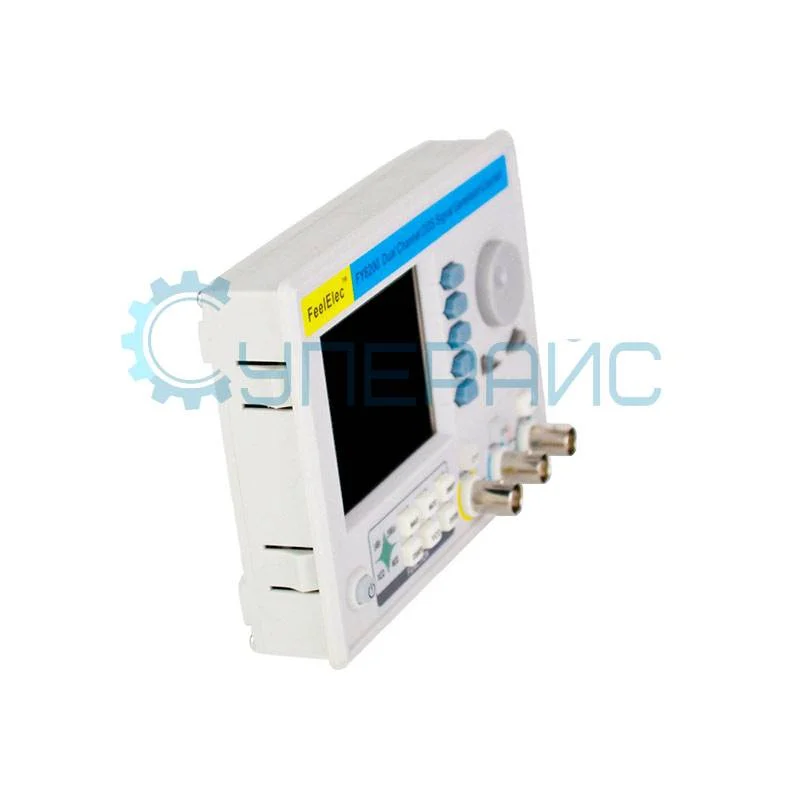

Многофункциональный генератор сигналов FeelTech FeelElec FY6200-60M
11 390 ₽
11 390 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
8470
Модель (серия)
FY6200-60M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY6200-60M
Общие данные
Артикул (код товара)
8470
Производитель (бренд)
Модель (серия)
FY6200-60M
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
60 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Точность, %
Частота дискретизации на канал, МВыб/с
Общие характеристики
Вид
Портативный
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
АМ
ЧМ
ФМ
ИМ
АМ
ЧМ
ФМ
ИМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Габариты и вес
Вес нетто, кг
Описание FeelTech FY6200-60M
Технические характеристики генератора сигналов FeelTech FeelElec FY6200-60M
| Характеристики генератора сигналов | |
| Количество каналов | 2 |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 250 МВыб/с |
| Диапазон частот | 1 мкГц - 60 МГц |
| Вертикальное разрешение | 14 бит |
| Глубина памяти | 8 Кб |
| Волновые характеристики | |
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные |
| Произвольные формы сигналов | экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, постоянный ток и т.д. |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 60 МГц |
| Прямоугольный сигнал | 1 мкГц - 25 МГц |
| Импульсный сигнал | 1 мкГц - 10 МГц |
| Пилообразный сигнал | 1 мкГц - 10 МГц |
| TTL/CMOS | 1 мкГц - 20 МГц |
| Произвольный сигнал | 1 мкГц - 10 МГц |
| Разрешение | 1 мкГц |
| Минимальная ширина импульса | 20 нс |
| Точность | ±20 ppm |
| Стабильность | ±1 ppm / 3 часа |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение | < 1 МГц: ≥ 50 дБ 1 МГц - 20 МГц: ≥ 45 дБ |
| Полное гармоническое искажение | < 0.5% (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 7 нс |
| Выброс | ≤ 5% |
| Рабочий цикл | 0.01 - 99.99% (разрешение 0.01%) |
| Характеристики пилообразного сигнала | |
| Линейность | ≥ 98% (0.01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Амплитудный диапазон | ≤ 10 МГц: 1 мВ - 20 В 10 МГц - 20 МГц: 1 мВ - 10 В > 20 МГц: 1 мВ - 5 В |
| Разрешение | 1 мВ |
| Стабильность | ±0.5% / 5 часов |
| Плотность | ±5% (< 10 МГц) ±10% (> 10 МГц) |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Диапазон | ≤ 20 МГц: ±10 В > 20 МГц: ±2.5 В |
| Разрешение | 1 мВ |
| Фазовые характеристики | |
| Диапазон | 0 - 359.99° |
| Разрешение | 0.01° |
| TTL выход | |
| Уровень TTL | > 3 В |
| Разветвление | > 8 TTL |
| Время нарастания/спада | ≤ 10 нс |
| CMOS выход | |
| Низкий электрический уровень | < 0.3 В |
| Высокий электрический уровень | 1 - 10 В |
| Время нарастания/спада | ≤ 18 нс |
| Внешние измерения | |
| Функция | частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл внешнего сигнала |
| Диапазон входного напряжения | 2 - 20 В |
| Частотомер | |
| Разрешение | 0.01 Гц (время выхода = 100 с) |
| Диапазон | 0.01 Гц - 100 МГц |
| Чувствительность | регулируется 1S, 10S, 100S |
| Счетчик | |
| Диапазон | 0 - 4294967295 |
| Режим работы | ручной |
| Ширина импульса | |
| Диапазон | 10 нс - 20 с |
| Измерение цикла | |
| Диапазон | 10 нс - 20 с |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Направление | вверх, вниз, в обе стороны |
| Тип | линейный или логарифмический |
| Развертка объектов | частота, амплитуда, смещение, рабочий цикл |
| Время развертки | 0.01 с - 999.99 с |
| Диапазон настройки | начальная и конечная позиция могут быть установлены произвольно |
| VCO (управление выходным напряжением) | |
| Диапазон сигнала модуляции для входа | 0 - 5 В |
| Диапазон частот сигнала | 0 - 1000 Гц |
| Объект управления | частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением |
| Специальная функция | амплитудная модуляция (AM) или частотная модуляция (FM) с помощью внешнего аналогового сигнала |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная (кроме DC) |
| AM | |
| Источник | внутренний (CH2) / внешний (счетчик) |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота | 1 мкГц - 1 МГц (внутренний) 1 мкГц - 2 кГц (внешний) |
| Глубина | 0 - 100% |
| FM | |
| Источник | внутренний (CH2) / внешний (счетчик) |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота | 1 мкГц - 1 МГц (внутренний) 1 мкГц - 2 кГц (внешний) |
| PM | |
| Источник | внутренний (CH2) / внешний (счетчик) |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота | 1 мкГц - 1 МГц (внутренний) 1 мкГц - 2 кГц (внешний) |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Источник | внутренний (CH2), ручной |
| Модулирующая форма волны | прямоугольная 50% рабочего цикла |
| Частота | 1 мкГц - 10 МГц |
| Характеристики BURST | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Количество | 1 - 1048575 |
| Начальная / конечная фаза | 0° - 360° |
| Источник запуска | внутренний (CH2), внешний (счетчик) или ручной |
| Общие характеристики | |
| Дисплей | ЖК, 3.2 дюйма, 320 × 240 |
| Количество ячеек памяти | 20 |
| Интерфейс | USB |
| Скорость передачи данных | 115200 бит/с |
| Питание | DC 5 В |
| Температура хранения | 0°C - 40°C |
| Влажность | < 80% |
| Габариты изделия | 150 × 105 × 30 мм |
| Габариты упаковки | 200 × 165 × 75 мм |
| Вес нетто | 350 г |
| Вес брутто | 650 г |

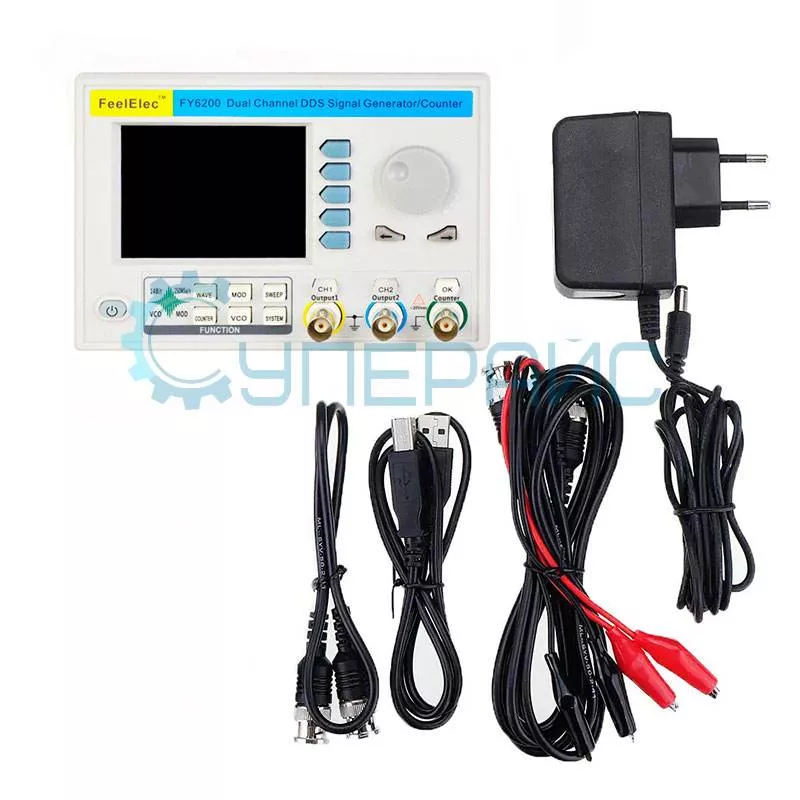

| Комплектация |
генератор сигналов FeelTech FeelElec FY6200-60M — 1 шт блок питания — 1 шт USB кабель — 1 шт BNC-BNC кабель — 1 шт кабель BNC-крокодил — 2 шт |
Документация и ПО FeelTech FY6200-60M
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов FeelTech FeelElec FY6200-60M серии FY6200
Язык:
Английский
Размер и тип:
924 КБ,
PDF
Программное обеспечение для генератора сигналов FeelTech FeelElec FY6200-60M
Язык:
Английский
Размер и тип:
6.54 МБ,
RAR
RAR
