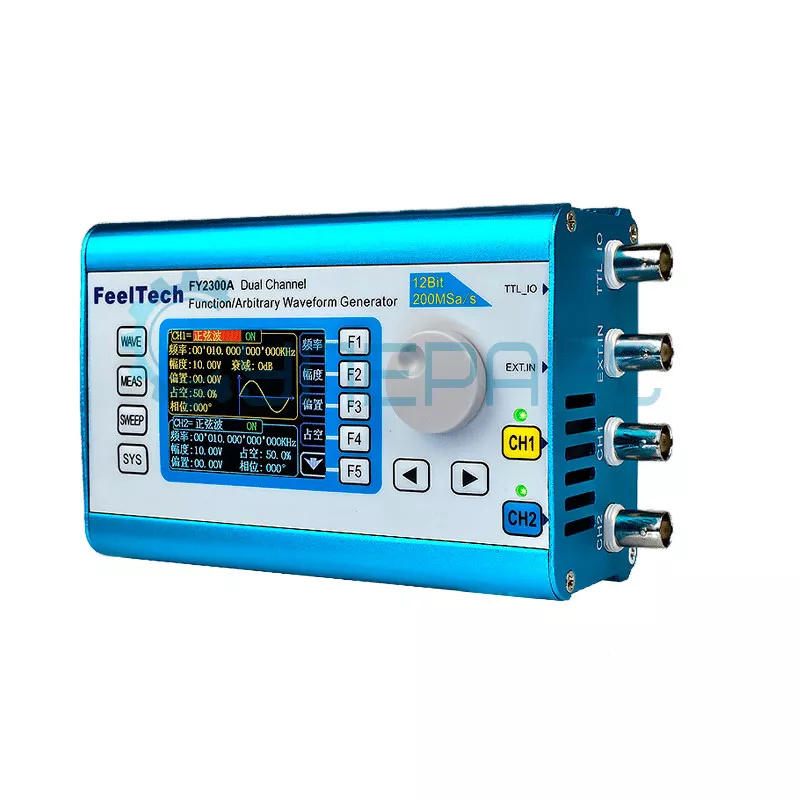

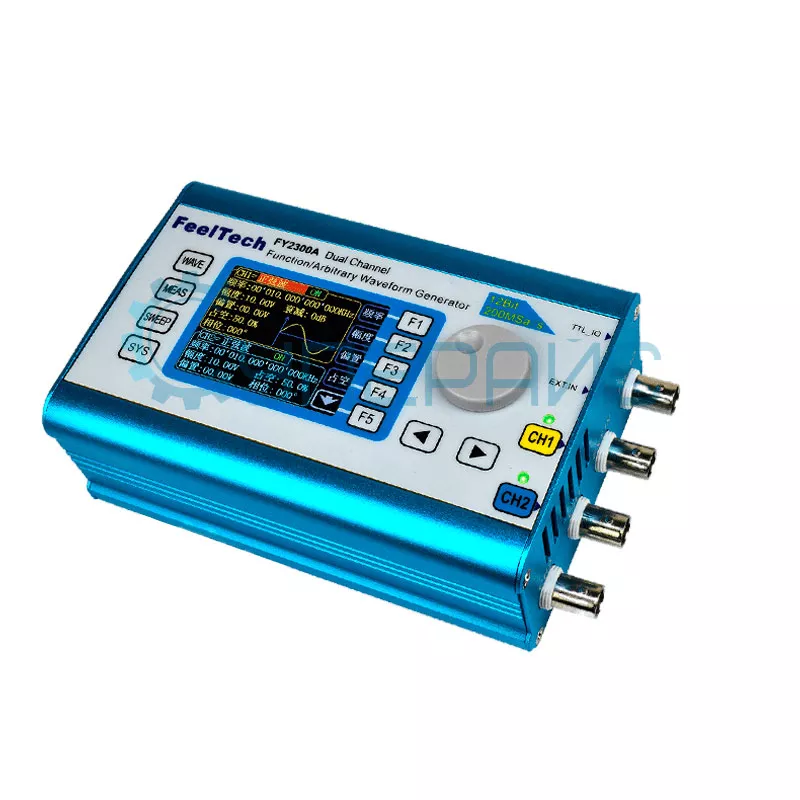

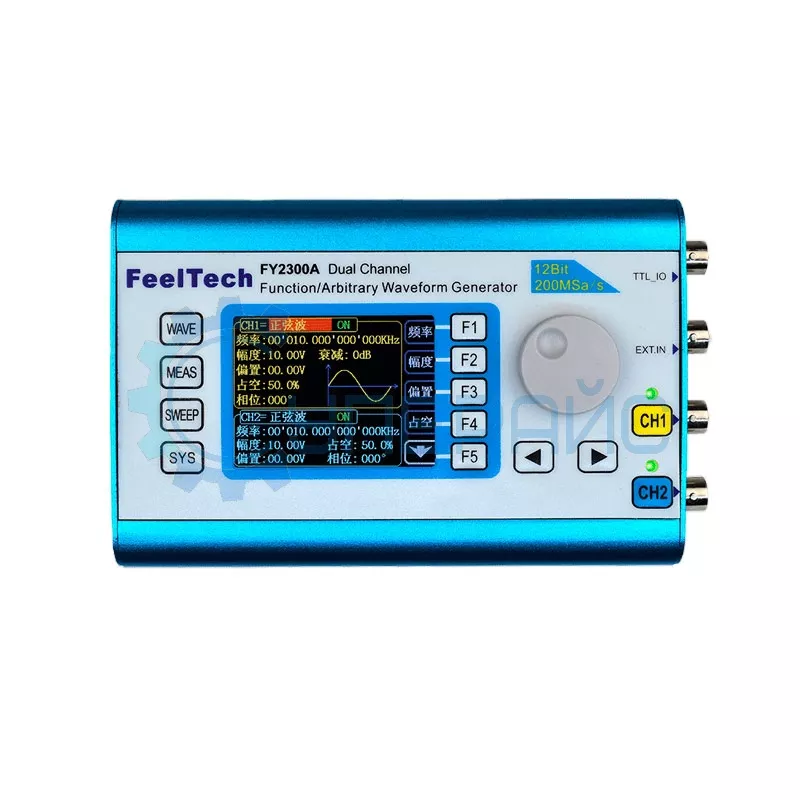

Генератор сигналов произвольной формы FeelTech FY2300-06M
9 979 ₽
9 979 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 6 шт.
Артикул (код товара)
17464
Модель (серия)
FY2300-06M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY2300-06M
Артикул (код товара)
17464
Модель (серия)
FY2300-06M
Страна производства
Гарантия, мес.
12
Вид
Портативный
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
6 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Амплитуда, Vp-p
Виды модуляции
АМ
ЧМ
ФМ
ЧМ
ФМ
Показать больше
Показать меньше
Описание FeelTech FY2300-06M
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FeelTech FY2300-06M
| Характеристики цифрового генератора | |
| Количество каналов | 2 |
| Полоса пропускания | 0 - 6 МГц |
| Частота дискретизации | 200 МВыб/с |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, многотональный, шум, кардиограмма, синхроимпульсный, узкоимпульсный, гауссовый белый шум, AM, FM и произвольные сигналы |
| Длина волны | 2048 точек |
| Вертикальное разрешение | 12 бит |
| Синусоидальная волна | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
| полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 7,5 % |
| Пилообразная волна | линейность≥ 98 % (0,01 Гц + 10 кГц) |
| Импульсная волна | диапазон рабочего цикла: 0,1 % - 99,9 % |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 6 МГц прямоугольник: 0 - 6МГц треугольник: 0 - 6 МГц пилообразный: 0 - 6 МГц импульс: 0 - 6 МГц CMOS/TTL цифровой сигнал: 0 - 6 МГц сигнал произвольной формы: 0 - 6 МГц |
| Время нарастания сигнала | ≤ 20 нс |
| Разрешающая способность по частоте | 1 мкГц |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды | 5 mVpp - 20 Vpp |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 ч |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току |
диапазон регулировки смещения: от - 10 В до 10 В разрешение смещения: 0,01 В |
| Выход TTL / COMS |
низкий уровень: 0,3 В высокий уровень: 1 В - 10 В время нарастания / спада уровня: ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 0,01 Гц - 100 МГц |
| Точность измерения | 1 с, 10 с, 30 с, трёхскоростная регулировка |
| Диапазон измерения | 0 - 4294967295 |
| Совмещенный режим | 2 вида режима сопряжения, DC и AC |
| Режим подсчета | ручной |
| Диапазон входного сигнала | 0,7 mVpp - 20 Vpp |
| Характеристики развертки | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 0,1 с - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Объект развертки | частота, амплитуда, смещение, рабочий цикл |
| Общие характеристики | |
| Дисплей | диагональ 2,4 дюйма, цветной (TFT) |
| Интерфейс | USB |
| Питание | DC 5 В ± 0,5 В |
| Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
| Звуковая индикация | включения и выключения пользователем |
| Габариты | 140 х 95 х 54 мм |
| Вес нетто | 450 г |

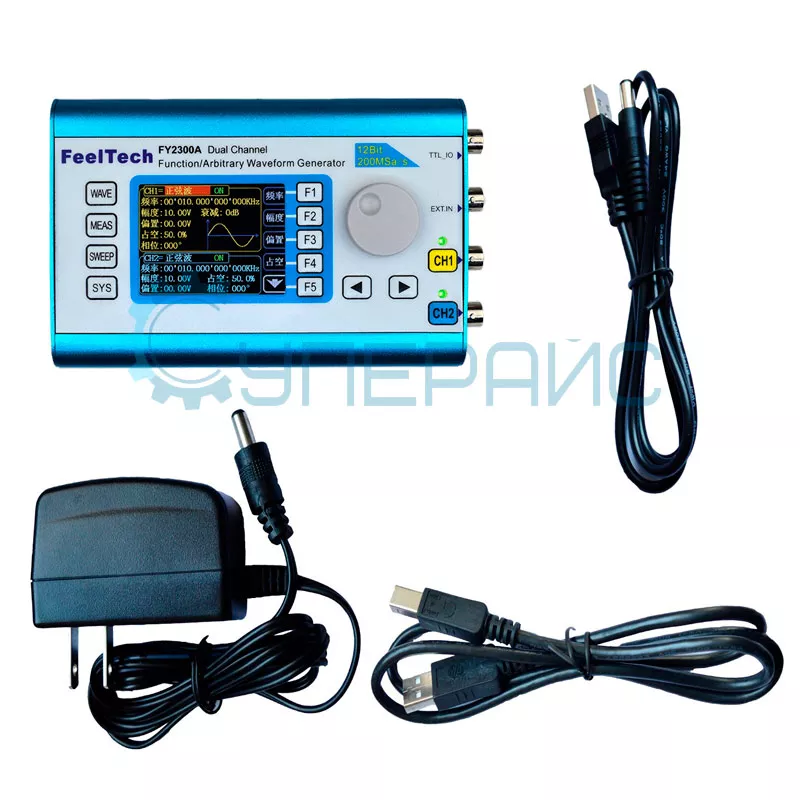

| Комплектация | генератор сигналов произвольной формы FeelTech FY2300-06M – 1 шт |
|
сетевой адаптер питания – 1 шт кабель USB – 2 шт клипсы Q9 – 2 шт |
|
Документация и ПО FeelTech FY2300-06M
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигнала FeelTech серии FY2300
Язык:
Русский
Размер и тип:
1,47 МБ,
pdf
Руководство пользователя генератора сигналов FeelTech FY2300-06M
Язык:
Английский
Версия:
V1.3
Размер и тип:
1,27 МБ,
PDF
