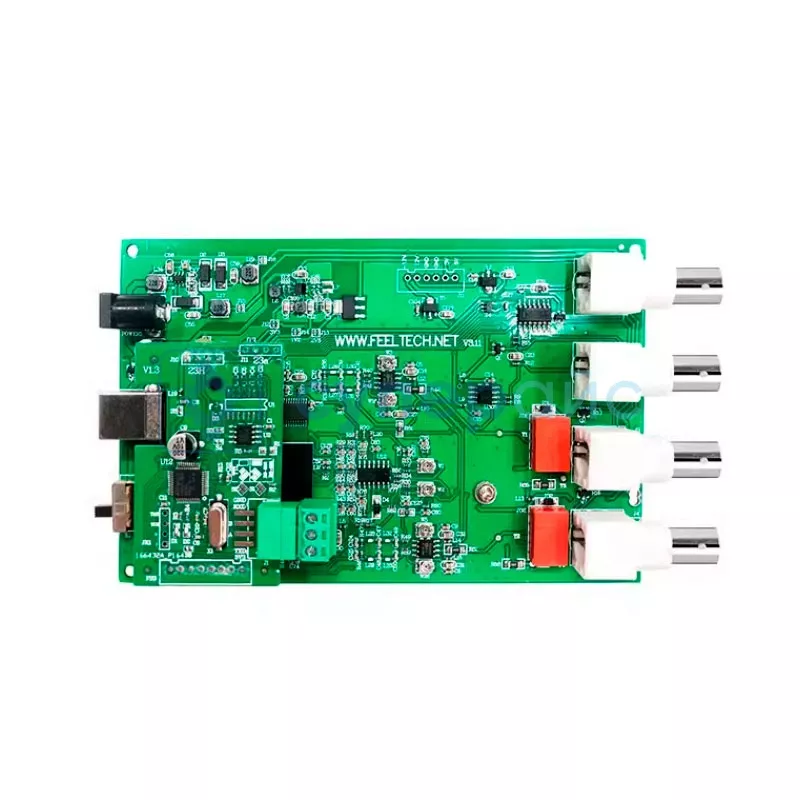

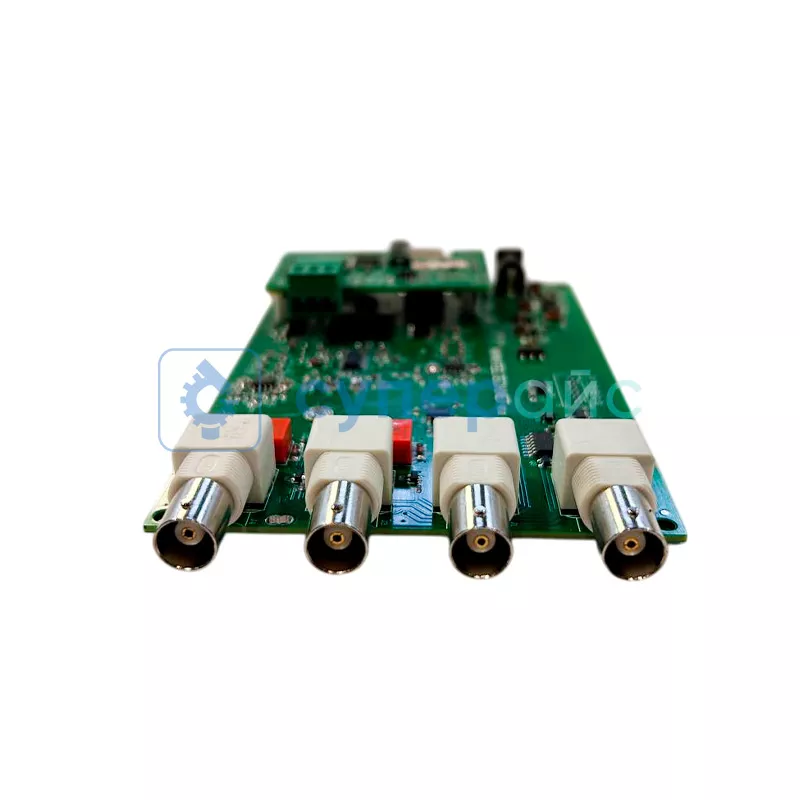

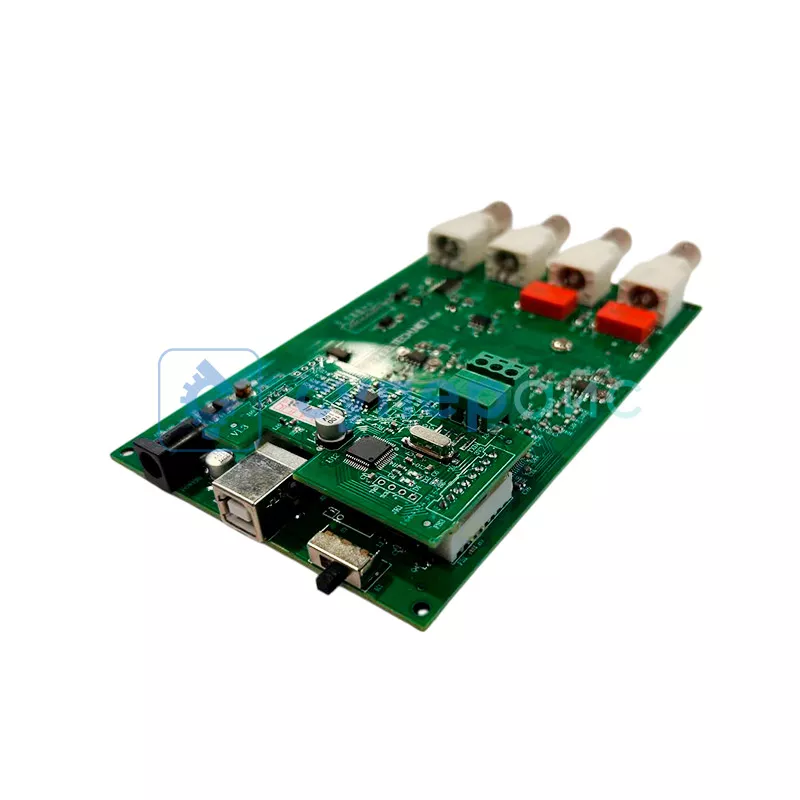

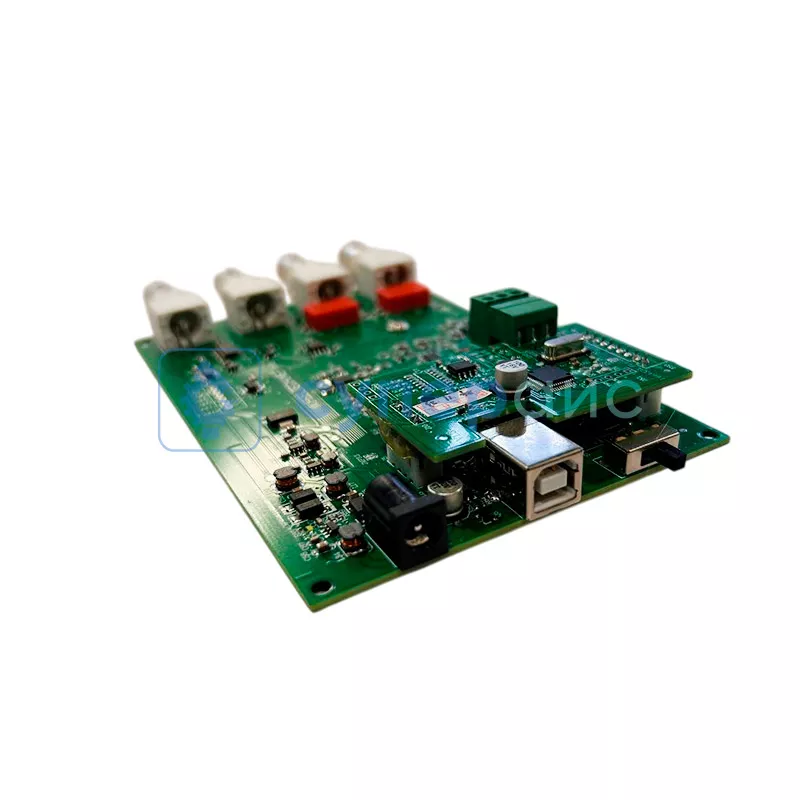

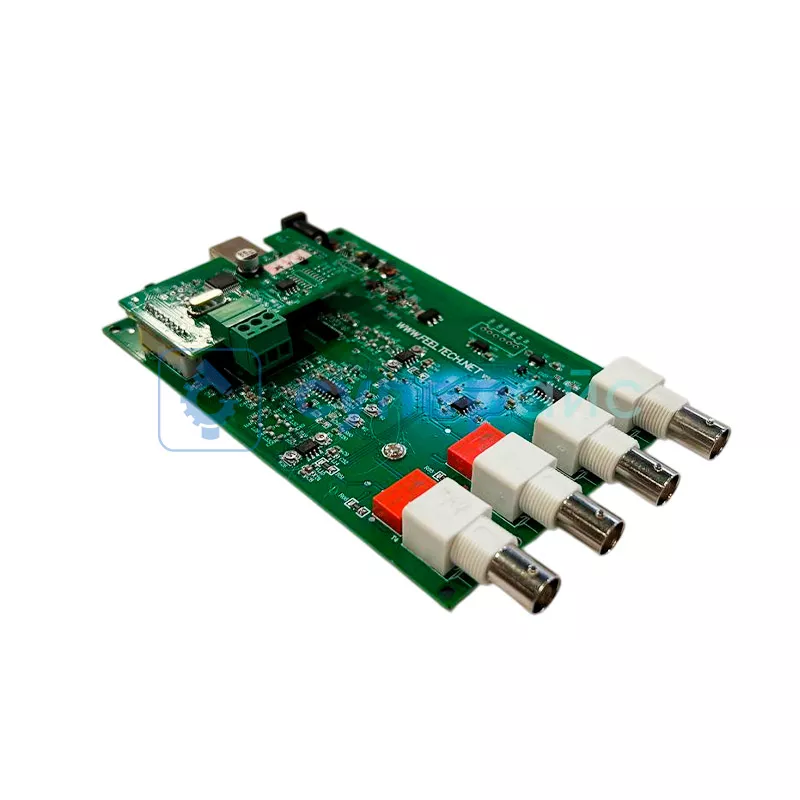

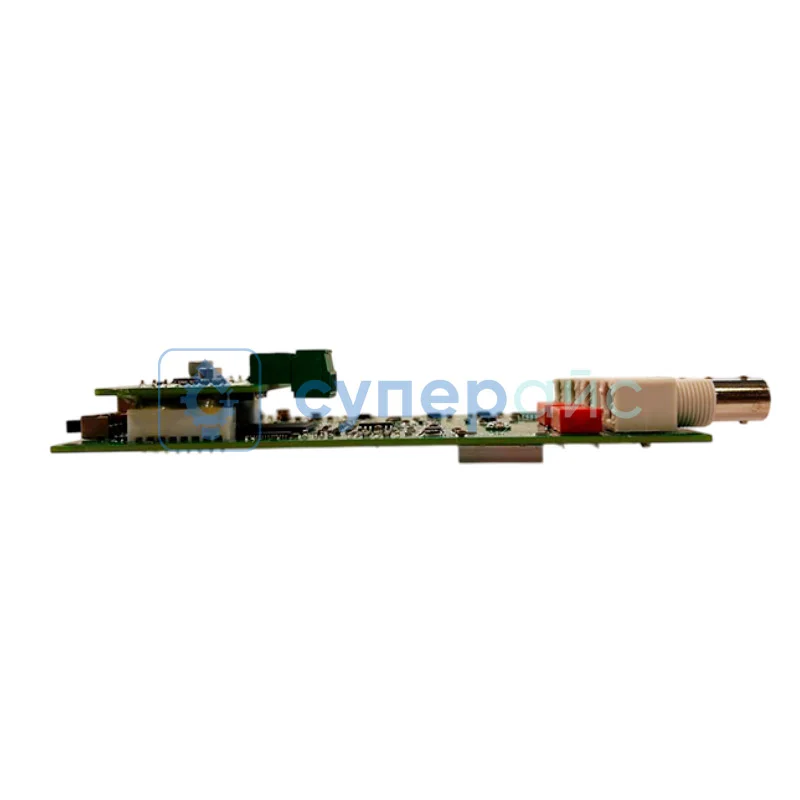

Двухканальный генератор сигналов FeelTech FY6300-RS485-20M
8 519 ₽
8 519 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
24090
Модель (серия)
FY6300-RS485-20M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY6300-RS485-20M
Артикул (код товара)
24090
Модель (серия)
FY6300-RS485-20M
Страна производства
Гарантия, мес.
12
Вид
Портативный
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
20 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
0,9
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание FeelTech FY6300-RS485-20M
Технические характеристики FeelTech FY6300-RS485-20M
| Количество каналов | 2 |
| Полоса пропускания | 0 - 20 МГц |
| Частота дискретизации | 250 МВыб/с |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, многотональная, шум, электрокардиограмма, синхроимпульсная, преобразования Лоренца, трапецивидная, узкоимпульсная, гауссовый белый шум, AM, FM, произвольная (64 набора) |
| Точность частоты | ±20 ppm |
| Стабильность частоты | ±1 ppm |
| Длина волны | 8192 точек |
| Вертикальное разрешение | 14 бит |
| Синусоидальная волна | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
| полное гармоническое искажение: < 0,8% (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 5%, время подъема: ≤ 7 нс |
| Пилообразная волна | линейность ≥ 98% (0,01 Гц + 10 кГц) |
| Импульсная волна | диапазон рабочего цикла: 0,1 - 99,9% |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 20 МГц прямоугольник: 0 - 20 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц сигнал произвольной формы: 0 - 10 МГц CMOS/TTL цифровой сигнал: 0 - 20 МГц |
| Время нарастания сигнала | ≤ 20 нс |
| Разрешающая способность по частоте | 1 ГГц |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды | частота < 10 МГц: 1 mVpp - 20 Vpp |
| частота от 10 МГц до 20 МГц: 1 mVpp - 10 Vpp | |
| частота > 20 МГц: 1 mVpp - 5 Vpp | |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ±0,5% / 5 ч |
| Амплитудная плоскостность |
±5% (< 10 МГц) ±10% (> 10 МГц) |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току |
≤ 20 МГц:±10 В ≥ 20 МГц: ±2,5 В |
| Разрешение смещения по постоянному току | 0,01 В |
| Диапазон регулировки фазы | 0 - 359,99° |
| Минимальное разрешение по фазе | 0,01° |
| Выход TTL |
амплитуда: > 3 Vpp коэффициент развертывания: > 8 TTL время нарастания / спада уровня: ≤ 10 нс |
| Выход COMS |
низкий уровень: < 0,3 В высокий уровень: 1 - 10 В время нарастания / спада уровня: ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 0,01 Гц - 100 МГц |
| Точность измерения | 1 с, 10 с, 30 с, трёхскоростная регулировка |
| Диапазон измерения | 0 - 4294967295 |
| Совмещенный режим | постоянные и переменный ток |
| Способ подсчета | ручной |
| Диапазон входного сигнала | 2 Vpp - 20 Vpp |
| Характеристики развертки | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 0,01 - 999,99 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Объект развертки | частота, амплитуда, смещение, рабочий цикл |
| Функция VCO (выход управления напряжением) | |
| Диапазон амплитуд входного модулированного сигнала | 0 - 5 В |
| Частотный диапазон модулированного сигнала | 0 - 1000 Гц |
| Объект управления | частота, амплитуда, смещение, рабочий цикл управляемые напряжением |
| Дополнения VCO | амплитудная модуляция (AF), частотная модуляция (FM) (возможность выполнения с помощью внешнего аналогово сигнала) |
| Функция модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK |
| Форма сигнала | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная (кроме постоянного напряжения) |
| AM | |
| Источник | внутренний (CH2)/ внешний (VCO IN) |
| Модулированная форма сигнала | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная волна |
| Глубина модуляции | 0 - 100% |
| Частота модуляции |
внутренний: 1 мкГц- 1 МГц внешний: 1 мкГц- 2 МГц |
| FM | |
| Источник | внутренний (CH2)/ внешний (VCO IN) |
| Модулированная форма сигнала | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная волна |
| Частота модуляции |
внутренний: 1 мкГц- 1 МГц внешний: 1 мкГц- 2 МГц |
| PM | |
| Источник | внутренний (CH2)/ внешний (VCO IN) |
| Модулированная форма сигнала | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная волна |
| Диапазон фазового сдвига | 0° - 360° |
| Частота модуляции |
внутренний: 1 мкГц- 1 МГц внешний: 1 мкГц- 2 МГц |
| ASK | |
| Источник | внутренний (CH2)/ внешний (PSK IN) ручной |
| Модулированная форма сигнала | прямоугольная волна с рабочим циклом 50 % |
| Частота модуляции | 1 мкГц- 10 МГц |
| FSK | |
| Источник | внутренний (CH2)/ внешний (PSK IN) ручной |
| Модулированная форма сигнала | прямоугольная волна с рабочим циклом 50 % |
| Частота модуляции | 1 мкГц- 10 МГц |
| PSK | |
| Источник | внутренний (CH2)/ внешний (PSK IN) ручной |
| Модулированная форма сигнала | прямоугольная волна с рабочим циклом 50 % |
| Частота модуляции | 1 мкГц- 10 МГц |
| Общие характеристики | |
| Дисплей | диагональ 2,4 дюйма, цветной (TFT) |
| Хранение | 20 записей |
| Интерфейс | USB, RS-485 |
| Скорость передачи данных | 115200 бит/с |
| Питание | DC 5 В ± 0,5 В |
| Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
| Рабочая температура | 0 - 40°C, влажность < 80% |
| Габариты изделия | 140 х 95 х 54 мм |
| Габариты упаковки | 195 х 165 х 80 мм |
| Вес нетто | 500 г |
| Вес брутто | 900 г |

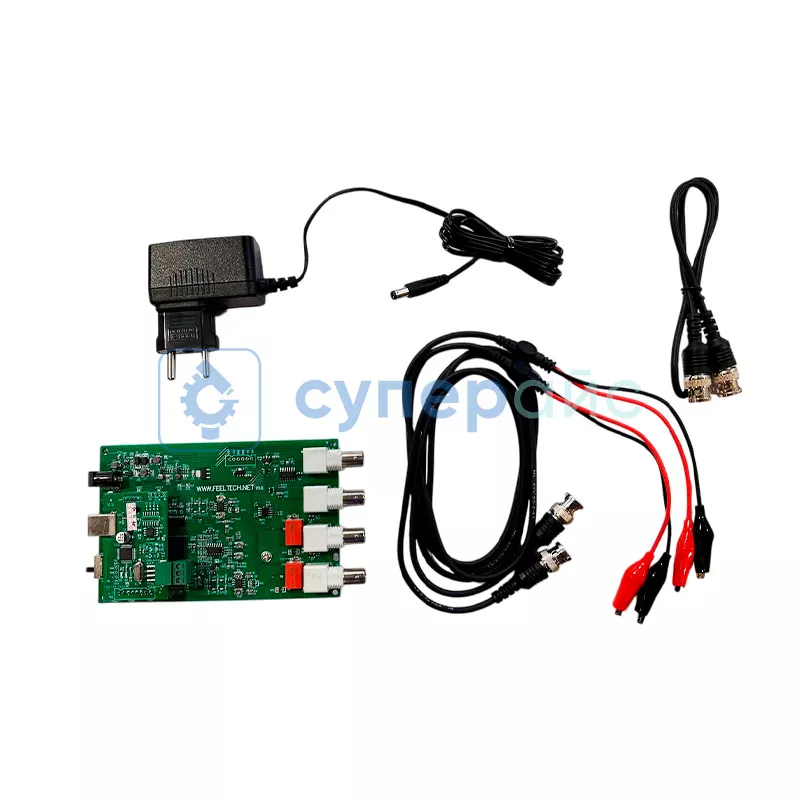

| Комплектация | генератор электрических сигналов FeelTech FY6300-RS485-20M – 1 шт |
|
сетевой адаптер питания – 1 шт кабель BNC Q9 – 2 шт кабель BNC-BNC – 1 шт |
|
Документация и ПО FeelTech FY6300-RS485-20M
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигнала FeelTech серии FY6300
Язык:
Русский
Размер и тип:
1,38 МБ,
pdf
